Прокладка труб в деревянных стенах: основные нормы и секреты монтажа

Монтаж инженерных систем в срубе требует строгого соблюдения технических регламентов. Ошибка в расчетах может привести к деформации магистралей при усадке дерева или возникновению протечек. Процесс занимает от 3 до 10 дней в зависимости от сложности разводки. Прокладка труб в деревянных стенах: основные нормы и секреты монтажа позволяют избежать дорогостоящего ремонта в будущем. Правильный подход гарантирует долговечность всей системы водоснабжения.

Особенности подготовки к работам

Оценка сложности проекта зависит от типа постройки (бревно или брус) и стадии готовности дома. Мастер должен владеть навыками работы с электроинструментом и понимать физику поведения древесины. Важнейшим фактором является учет усадки сруба, которая может составлять до 5-10% от высоты здания. Оптимальное время для проведения монтажа — после основной усадки или с применением специальных скользящих креплений.

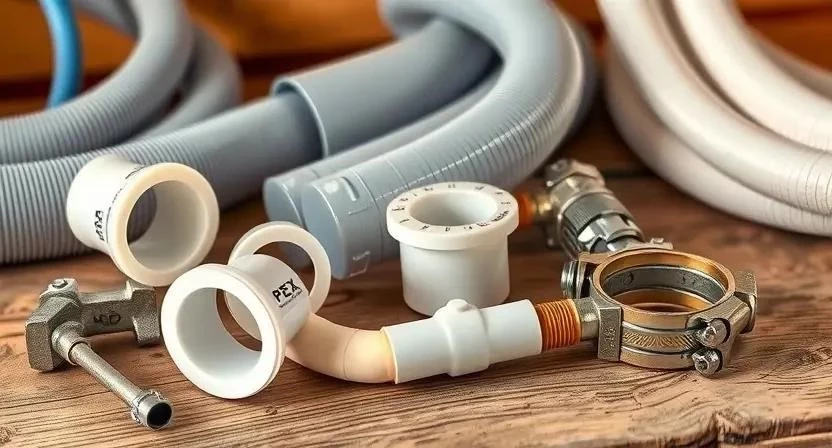

Перечень необходимых материалов

Для реализации системы используются полимерные материалы, обладающие высокой стойкостью к коррозии и температурным перепадам. Основной акцент делается на пожаробезопасность и защиту от конденсата.

• Трубы из сшитого полиэтилена (PEX) — для систем отопления и ГВС.
• Полипропиленовые трубы (PP) — для холодного водоснабжения.
• Теплоизоляционный рукав из вспененного полиэтилена.
• Огнестойкие гильзы из стали или негорючего пластика.
• Монтажные хомуты с резиновыми прокладками.
• Специальный герметик для дерева и пластика.
• Фитинги (угольники, тройники, муфты).
• Огнезащитный состав для обработки прилегающих участков дерева.

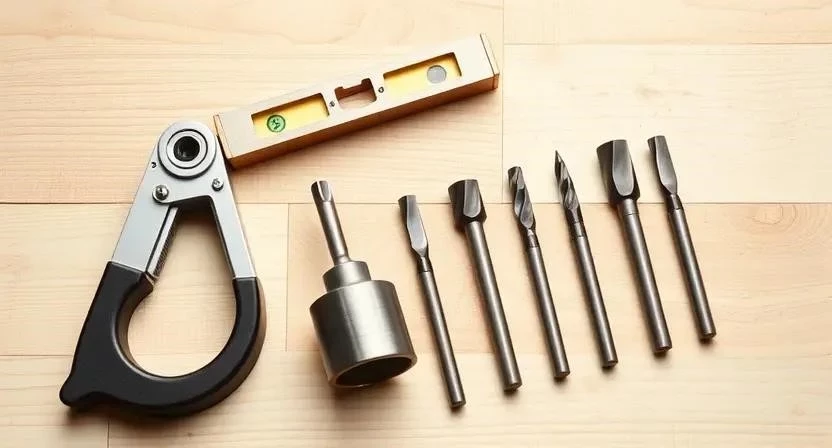

Инструментарий для монтажа

Обеспечить качественный проход через деревянные перегородки можно только при наличии специализированного оборудования. Использование бытовых инструментов без соответствующих насадок может привести к сколам древесины.

• Перфоратор с режимом сверления.
• Коронки по дереву разного диаметра.
• Строительный уровень (пузырьковый или лазерный).
• Профессиональный труборез.
• Сварочный аппарат для полипропилена.
• Шуруповерт с набором бит.
• Рулетка и маркер.

Организация пространства в помещении

Первым делом необходимо освободить рабочую зону от мебели и предметов интерьера. Пол застилается плотной полиэтиленовой пленкой или оргалитом для защиты от строительной пыли и стружки. Весь строительный мусор выносится сразу после сверления, чтобы избежать загрязнения отделочных материалов.

Подготовка рабочих поверхностей

Тщательная разметка трасс выполняется с учетом расположения будущих сантехнических приборов. Стены проверяются на наличие скрытых дефектов и трещин. Определение точек прохода через стены происходит путем пересечения вертикальных и горизонтальных осей. Готовность поверхности подтверждается отсутствием препятствий на пути следования труб и четкою фиксацией всех узлов на стене.

Технология пошагового монтажа

Процесс установки коммуникаций в дереве требует последовательности действий для обеспечения пожарной безопасности и герметичности.

1. Составление схемы (2-4 часа). Разработка чертежа с указанием всех поворотов и точек подключения.
2. Разметка (1-2 часа). Перенос схемы на стены с помощью маркера и уровня.
3. Сверление (3-5 часов). Создание отверстий, диаметр которых на 10-20 мм больше диаметра трубы.
4. Установка гильз (2-3 часа). Монтаж защитных втулок в отверстия для исключения контакта пластика с деревом.
5. Нарезка труб (1-2 часа). Подготовка отрезков с учетом необходимых запасов на изгибы.
6. Прокладка (4-6 часов). Заводка труб в установленные гильзы.
7. Фиксация (2-3 часа). Закрепление линий хомутами с шагом 60-80 см.
8. Герметизация (2-4 часа). Заполнение зазоров между гильзой и стеной негорючим герметиком.
9. Тестирование (5-8 часов). Опрессовка системы давлением выше рабочего для поиска утечек.
10. Изоляция (3-5 часов). Надевание теплоизоляционных рукавов на открытые участки.

Пример из практики: При монтаже водопровода в доме из бруса 200 мм я столкнулся с тем, что труба начала «гулять» в отверстии. Решением стало использование жестких ПВХ-гильз, которые были зафиксированы монтажной пеной с огнезащитными свойствами, что полностью убрало вибрации при подаче воды.

Технические нюансы и требования

Температурный режим в помещении при монтаже должен быть стабильным, чтобы избежать деформации полимеров. Влажность дерева не должна превышать 15-20%, иначе герметики будут сохнуть значительно дольше положенного срока. Совместимость пластика и дерева обеспечивается только через прослойку из изоляционных материалов, что предотвращает гниение древесины при возникновении конденсата.

Пример из практики: В одном из проектов в северном регионе я заметил появление капель воды на трубах ХВС. Проблема была в недостаточном слое изоляции в местах прохода через холодную стену. Добавление дополнительного слоя вспененного полиэтилена толщиной 10 мм полностью решило проблему точки росы.

Типичные ошибки при установке

Многие начинающие мастера допускают критические промахи, которые приводят к авариям через 1-2 года эксплуатации.

1. Прокладка труб без использования защитных гильз.
2. Слишком плотное прилегание трубы к дереву, не оставляющее места для усадки.
3. Игнорирование естественной усадки сруба при фиксации труб.
4. Выбор слишком малого диаметра отверстий, что приводит к защемлению магистрали.
5. Отсутствие проверки системы под давлением перед закрытием штроб или отделкой.

Пример из практики: Столкнулся с ситуацией, когда владелец дома закрепил трубы жесткими стальными хомутами прямо к брусу. После первой зимы, когда дом «сел», труба в одном месте просто лопнула из-за чрезмерного напряжения. Пришлось переделывать весь участок, заменяя жесткие крепления на скользящие.

Расчет затрат на монтаж

Стоимость работ складывается из цены материалов и оплаты услуг специалиста. При самостоятельном выполнении экономия может составить до 40% от общего бюджета.

Эксплуатация и уход за системой

Регулярная проверка соединений должна проводиться дважды в год — перед началом отопительного сезона и после его завершения. Контроль температуры в помещении помогает избежать замерзания воды в трубах, проходящих через внешние стены. Срок службы современных полимерных материалов достигает 50 лет при условии правильного монтажа. Приступать к чистовой отделке стен можно только после полного высыхания всех герметиков и успешного прохождения тестов под давлением.

Альтернативные способы прокладки

Существуют и другие методы организации коммуникаций. Открытая прокладка в декоративных коробах позволяет легко обслуживать систему, но занимает полезное пространство. Использование специальных технических шахт (вертикальных каналов) является наиболее профессиональным решением для многоэтажных деревянных домов, так как обеспечивает легкий доступ к любым узлам и максимальную пожарную безопасность.

Ответы на часто задаваемые вопросы

Можно ли штробить бревно?
Нет, глубокое штробление бревна нарушает его структурную целостность и теплоизоляционные свойства. Рекомендуется только сверление сквозных отверстий.

Какую трубу выбрать для деревянного дома?
Оптимальным выбором являются трубы из сшитого полиэтилена (PEX) или полипропилена (PP) из-за их гибкости и долговечности.

Нужна ли огнезащитная обработка вокруг труб?
Да, места прохода труб через деревянные стены должны обрабатываться огнезащитными составами или закрываться негорючими гильзами.

Что делать, если дом еще дает усадку?
Необходимо использовать скользящие крепления и оставлять значительные зазоры в отверстиях, чтобы труба могла свободно перемещаться.

Как избежать конденсата на трубах?
Использовать качественную теплоизоляцию (вспененный полиэтилен) по всей длине трубы, особенно в холодных зонах.

Можно ли использовать металлические трубы?
Можно, но они подвержены коррозии и требуют более сложного монтажа в дереве из-за жесткости.

Какое расстояние должно быть между трубами и деревом?
Зазор между внешней стенкой трубы (или гильзы) и деревом должен составлять не менее 10-20 мм.
