Прокладка электропроводки в жилых и коммерческих помещениях требует строгого соблюдения норм пожарной безопасности. Монтаж кабеля в гофре позволяет защитить линии от механических повреждений и значительно упростить замену проводов в будущем. Средняя сложность таких работ оценивается как умеренная, а временные затраты на стандартную комнату составляют от 2 до 4 дней. Правильный подход к организации трасс гарантирует долговечность и надежность всей системы электроснабжения.
Подготовительный этап и основы электробезопасности

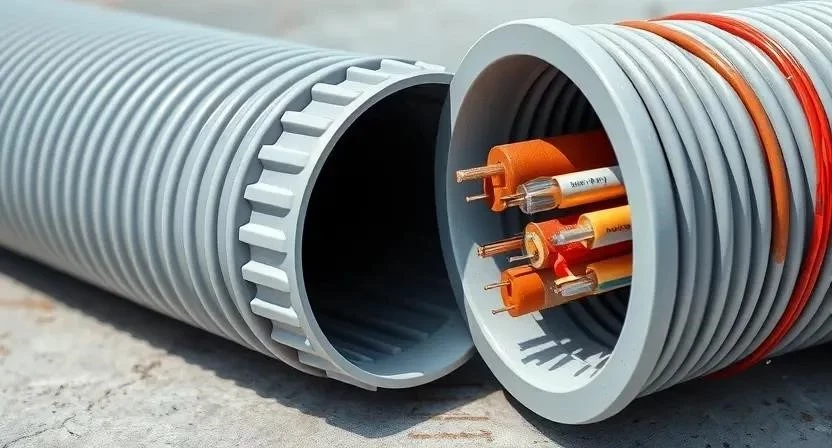

Перед началом работ необходимо оценить объем предстоящего электромонтажа и убедиться в наличии базовых навыков работы с электричеством. Главным приоритетом является соблюдение техники безопасности: полное обесточивание сети и использование изолированного инструмента. Выбор типа гофротрубы зависит от условий эксплуатации: ПВХ-вариант подходит для внутренних сухих помещений благодаря своей огнестойкости, в то время как ПНД-гофра незаменима для прокладки в бетонных стяжках или на улице из-за высокой прочности и влагостойкости.
Необходимые материалы для прокладки
Для качественного выполнения работ потребуется определенный набор комплектующих. Основной перечень включает:
- Гофрированная труба ПВХ (для стен и потолков);
- Гофрированная труба ПНД (для пола и улицы);
- Кабель ВВГнг-LS соответствующего сечения;
- Монтажные клипсы (разного диаметра);
- Дюбели-гвозди для крепления;
- Пластиковые стяжки (хомуты);
- Распределительные коробки;
- Изолента или термоусадочные трубки;
- Маркировочные бирки.
Расход гофротрубы рассчитывается исходя из общей длины трасс с добавлением 10-15% запаса на изгибы и подрезку. Приобрести материалы можно в специализированных строительных гипермаркетах или магазинах электротехники.
| Материал | Примерный расход на 10 м2 | Цена за ед. (средняя) | |
|---|---|---|---|
| Гофра ПВХ 20 мм | 40-60 м | 25 руб/м | 1500 руб |
| Кабель ВВГнг-LS 3х2.5 | 50-70 м | 80 руб/м | 5600 руб |
| Клипсы монтажные | 100 шт | 5 руб/шт | 500 руб |
| Дюбель-гвозди | 100 шт | 3 руб/шт | 300 руб |
| Распределительные коробки | 5-8 шт | 120 руб/шт | 960 руб |

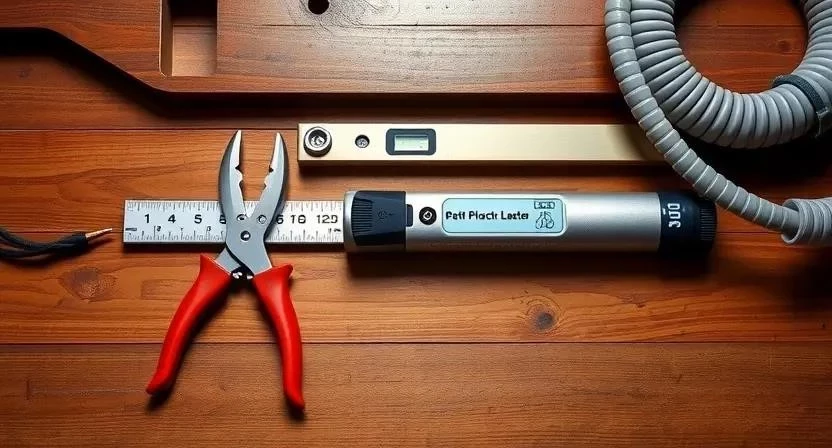

Инструментарий для электромонтажа
Эффективность работы напрямую зависит от качества используемого оборудования. В обязательном наборе должны быть:
- Перфоратор — для создания отверстий под клипсы и штробления;
- Штроборез — для аккуратного формирования пазов в стенах;
- Кусачки или бокорезы — для нарезки кабеля и гофры;
- Стяжечный пистолет — для быстрой фиксации пучков;
- Строительный уровень — для соблюдения геометрии линий;
- Рулетка и маркер — для точной разметки;
- Пылесос строительный — для удаления бетонной крошки;
- Стриппер — для зачистки изоляции проводов.
Если штроборез или мощный перфоратор отсутствуют в арсенале, целесообразно воспользоваться услугой аренды инструмента, что существенно снизит итоговые затраты на оснащение.
Организация рабочего пространства
Обеспечение свободного доступа к стенам и потолкам является первым шагом к продуктивной работе. Всю мебель следует вынести из помещения или сдвинуть в центр, плотно укрыв защитной полиэтиленовой пленкой. Пол рекомендуется застелить плотным картоном или оргалитом для защиты от ударов инструментом и сколов. Организация своевременного выноса строительного мусора позволит избежать загромождения проходов и облегчит последующую уборку.
Подготовка поверхностей и разметка
Процесс начинается с нанесения разметки точек вывода розеток, выключателей и распределительных коробок. Трассы прокладываются строго вертикально или горизонтально, без диагоналей. После разметки выполняется штробление стен согласно глубине гофротрубы. Важно тщательно очистить пазы от пыли и мелкого мусора с помощью пылесоса. В случае работы с сильно впитывающими поверхностями может потребоваться грунтовка, чтобы штукатурный слой лучше держался на стенах. Перед началом монтажа проверяется общая геометрия линий с помощью уровня.
Пошаговый алгоритм прокладки кабеля в гофре
Технология монтажа гофры требует последовательного выполнения действий для исключения ошибок. Из личного опыта: однажды я решил сэкономить время и не оставил достаточный запас кабеля в распределительной коробке, из-за чего пришлось переделывать соединение всего узла. Всегда оставляйте 15-20 см запаса.
- Разметка трасс (2-4 часа). Нанесение линий прокладки от щитка до конечных точек.
- Нарезка гофротрубы (1-2 часа). Подготовка отрезков гофры по длине участков с учетом запаса.
- Затяжка кабеля (3-6 часов). Протягивание провода внутрь трубы. Для длинных участков используется стальная протяжка или простая веревка.

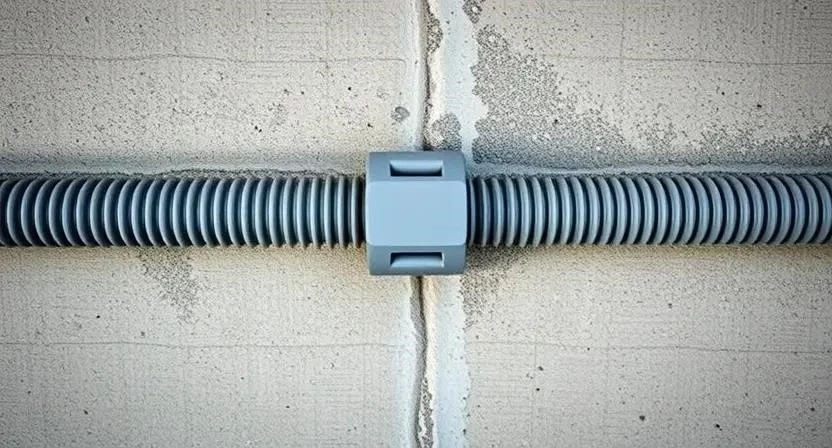

- Крепление к поверхности (4-8 часов). Фиксация гофры с помощью клипс и дюбелей. Шаг крепления должен быть равномерным.
- Оформление изгибов (2-3 часа). Создание плавных поворотов. Категорически запрещены острые углы, которые могут привести к залому кабеля.

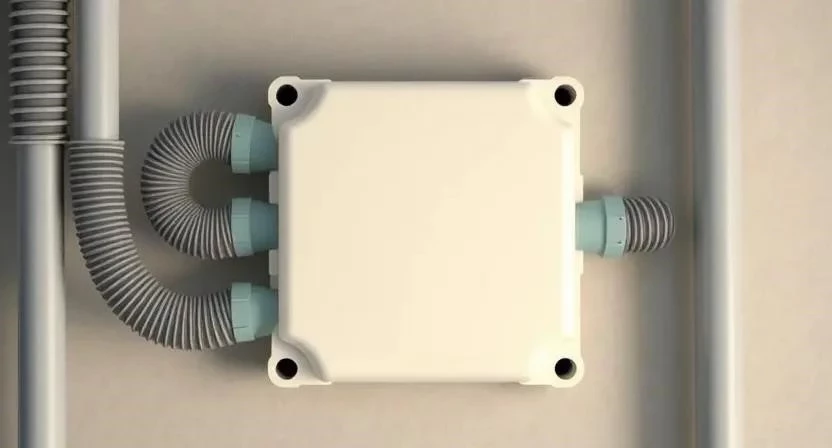

- Подключение к коробкам (3-5 часов). Завод гофры в распределительные коробки и фиксация концов.
- Фиксация концов (1-2 часа). Надежное закрепление краев гофры в точках вывода, чтобы она не выскользнула при отделке.
- Проверка креплений (1 час). Контрольный осмотр всех клипс на предмет плотного прилегания трубы к стене.
- Маркировка линий (1 час). Подпись каждой линии (например, «Кухня-Розетки»), что упростит поиск кабеля при будущем ремонте.
- Тестирование (2 часа). Проверка целостности изоляции кабеля с помощью мультиметра или мегомметра.
Технические нюансы и требования
При монтаже необходимо учитывать температурный режим помещения: слишком низкие температуры делают ПВХ-гофру хрупкой. Влажность в помещении не должна превышать допустимых норм до момента окончательной заделки штроб. Если гофра закрывается штукатуркой, следует дождаться полного высыхания раствора, чтобы избежать образования конденсата внутри трубы. Важно подбирать диаметр гофры так, чтобы кабель занимал не более 40-60% внутреннего пространства, обеспечивая возможность его замены.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые снижают надежность системы. В одном из проектов я заметил, что из-за редкой установки клипс гофра начала провисать под весом кабеля, что создало пустоты под штукатуркой и привело к появлению трещин на финишной отделке.
- Слишком резкие изгибы. Приводят к повреждению изоляции или невозможности протянуть кабель.
- Недостаток точек крепления. Вызывает провисание трубы и деформацию отделочного слоя.
- Использование ПНД в жилых комнатах. ПНД-гофра горюча, в отличие от ПВХ, что нарушает нормы пожарной безопасности.
- Переполнение гофры. Слишком большое количество кабелей затрудняет их замену и приводит к перегреву.
- Отсутствие заземления. Пренебрежение прокладкой заземляющего проводника в каждой линии.
Экономический расчет и стоимость работ
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 8 000 | 8 000 | 0 |
| Аренда инструмента | 3 000 | 0 (включено) | -3 000 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| 11 000 | 20 000 | 9 000 |
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 1 день | Высокий уровень пыли |
| Монтаж гофры и кабеля | 1-2 дня | Точность изгибов |
| Сборка узлов и коробок | 1 день | Электрические соединения |
| Тестирование и сдача | 0.5 дня | Проверка приборами |
Эксплуатация и последующий уход
После завершения всех отделочных работ рекомендуется провести повторную проверку системы на отсутствие коротких замыканий. Срок службы качественной ПВХ и ПНД гофры составляет более 30 лет при условии отсутствия механических воздействий. Правила эксплуатации электросети подразумевают недопущение перегрузок по мощности, чтобы кабель внутри гофры не перегревался, так как ограниченная вентиляция может влиять на теплоотвод.
Альтернативные методы прокладки
В зависимости от задач можно использовать и другие способы защиты проводки. Сравнение методов представлено ниже.
| Метод | Плюсы | Минусы | Применение |
|---|---|---|---|
| Гофра | Гибкость, защита, заменяемость | Требует штробления | Стены, потолки, пол |
| Кабель-канал | Быстрый монтаж, эстетика | Виден на стене | Офисы, открытая прокладка |
| Металлические трубы | Максимальная защита, огнестойкость | Дорого, сложно в монтаже | Промзоны, гаражи |
| Открытая прокладка | Минимум затрат | Нет защиты, некрасиво | Временные постройки |
| Кол-во кабелей (3х2.5) | Рекомендуемый диаметр гофры | Свободное пространство |
|---|---|---|
| 1 кабель | 16-20 мм | Высокое |
| 2 кабеля | 20-25 мм | Среднее |
| 3 кабеля | 25-32 мм | Среднее |
| 4-5 кабелей | 40 мм | Оптимальное |
| 6+ кабелей | 50 мм и более | Высокое |
Ответы на часто задаваемые вопросы
Какую гофру выбрать: ПВХ или ПНД?
Для внутренних стен и потолков используйте ПВХ (она не поддерживает горение), для пола в стяжке или улицы — ПНД (она прочнее и не боится влаги).
Можно ли затягивать кабель в уже установленную гофру?
Да, это один из основных способов монтажа. Для этого используется стальная протяжка или простая веревка, которая сначала затягивается в трубу, а затем к ней привязывается кабель.
Какое расстояние должно быть между клипсами?
Оптимальный шаг крепления составляет 40-60 см. На поворотах расстояние сокращают до 20-30 см для предотвращения провисания.
Нужно ли грунтовать гофру перед штукатуркой?
Грунтовать саму пластиковую трубу нет смысла, так как раствор к ней не прилипнет. Грунтуется только поверхность стены вокруг гофры.
Как делать повороты гофры под 90 градусов?
Повороты должны быть плавными. Рекомендуется делать радиус изгиба не менее 5-10 см, чтобы избежать заломов и облегчить протяжку кабеля.
Можно ли использовать гофру в стяжке пола?
Да, но только ПНД-гофру. ПВХ-вариант может деформироваться под весом бетона или воздействием химии в растворе.
Что делать, если кабель застрял в гофре?
Попробуйте аккуратно потянуть кабель назад и снова просунуть его, используя специальную смазку для кабелей. Если застрял намертво — придется вскрывать участок гофры.
Как выбрать диаметр гофротрубы под количество кабелей?
Сумма площадей сечений всех кабелей не должна превышать 40-60% от внутреннего сечения гофры. Для одного кабеля 3х2.5 достаточно гофры 20 мм.
