Проектирование инженерных сетей и схемы разводки коммуникаций

Проектирование инженерных сетей является критическим этапом любого капитального ремонта. Ошибки на этом уровне приводят к дорогостоящему переделке стен или аварийным ситуациям. Схемы разводки труб и кабелей: зачем нужны и как сделать правильно — этот вопрос определяет долговечность эксплуатации жилья. Разработка детального плана занимает от 2 до 10 рабочих дней в зависимости от сложности объекта. Грамотная документация исключает случайное повреждение коммуникаций при будущем монтаже мебели или декора.

Основы проектирования инженерных сетей

Прежде всего необходимо различать проектную и исполнительную схемы. Первая создается до начала работ и служит ориентиром, вторая фиксирует фактическое расположение труб и проводов после завершения монтажа. Владение базовыми знаниями в области электрики и сантехники позволяет избежать критических ошибок, таких как пересечение силовых кабелей с водопроводными трубами в одной точке.

Пример из опыта: Однажды я строго следовал проекту, но из-за кривизны стены фактическая труба сместилась на 5 см. Если бы я не составил исполнительную схему, при установке кухонного гарнитура я бы с высокой вероятностью просверлил её.

Материалы для создания чертежей

Для ручного черчения потребуется стандартный набор канцелярских принадлежностей, а для цифрового варианта — специализированный софт.

• Листы ватмана или миллиметровка;
• Графитные карандаши разной мягкости (HB, 2B);
• Ластик;
• Линейка с миллиметровыми делениями;
• Циркуль;
• Цветные маркеры (красный, синий, желтый);
• Калька для наложения слоев;
• Папка-архив для хранения документов.

Стоимость программного обеспечения варьируется от бесплатных open-source решений до дорогостоящих профессиональных лицензий.

Инструментарий для замеров и отрисовки

Комплект оборудования должен обеспечивать максимальную точность, так как погрешность в 2-3 сантиметра может стать критичной при монтаже сантехники.

• Лазерный дальномер;
• Строительная рулетка;
• Перманентные маркеры;
• Цифровая камера или смартфон;
• Ноутбук или ПК;
• CAD-программа;
• Строительный уровень.

Подготовительный этап перед замерами

Подготовка помещения начинается с полного освобождения доступа к стенам и полу. Необходимо определить все точки ввода коммуникаций из общедомовых сетей. На этом этапе создается базовый план помещения с указанием всех дверных и оконных проемов, который станет основой для последующего нанесения инженерных сетей.

Процесс сбора данных и проведения замеров

Точный сбор данных исключает необходимость повторных выездов на объект. Определяются координаты каждой розетки, выключателя и вывода трубы. Замеры производятся строго от ближайшего угла или дверного проема, чтобы создать жесткую привязку объекта к архитектуре помещения. Все данные заносятся в черновик или специальную таблицу экспликации.

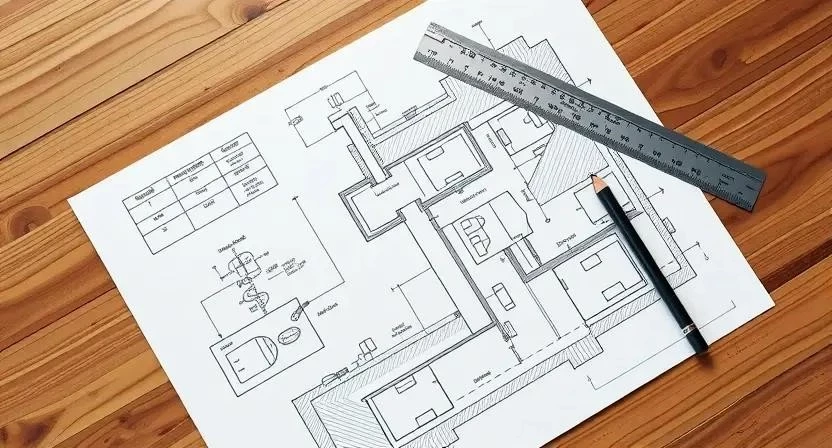

Технология разработки схемы коммуникаций

Алгоритм создания документации состоит из последовательных этапов, каждый из которых требует внимательности.

1. Выбор масштаба (например, 1:20 или 1:50) — 30 мин.
2. Отрисовка контура всех помещений с учетом толщины стен — 1 час.
3. Нанесение основных магистралей водоснабжения и электропитания — 2 часа.
4. Обозначение всех точек подключения и конечных устройств — 2 часа.
5. Указание диаметров труб и сечений используемых кабелей — 1 час.
6. Маркировка всех автоматических выключателей в распределительном щитке — 1 час.
7. Проверка соответствия полученного чертежа фактической разводке — 2 часа.
8. Финализация документа, нанесение подписей и даты — 1 час.

Пример из опыта: При маркировке электрощита я забыл обозначить линию заземления для одного из блоков. Это привело к путанице при финальном подключении, и мне пришлось заново прозванивать все кабели в комнате.

Технические особенности и стандарты

Особое внимание следует уделить цветовой кодировке: синий цвет традиционно используется для холодной воды, красный — для горячей. Все работы должны соответствовать стандартам ГОСТ. Важнейшим нюансом является фиксация высот всех выводов от уровня чистового пола, а не чернового, чтобы избежать ошибок при установке санфаянса или розеток.

Типичные промахи при составлении планов

Часто новички допускают ошибки, которые делают схему бесполезной в будущем.

1. Отсутствие четкой привязки линий к стенам или углам.
2. Игнорирование перехлестов труб и кабелей в узких местах.
3. Отсутствие финальной схемы в итоговом техническом паспорте объекта.
4. Неточность в соблюдении выбранного масштаба.
5. Забывчивость при указании высотных отметок выводов.

Пример из опыта: Мой коллега проигнорировал перехлест водопроводной трубы и силового кабеля в кухне. В итоге розетка оказалась прямо над стыком труб, что потребовало экстренного переноса всей электрической линии.

Финансовая сторона разработки документации

Стоимость разработки зависит от того, выполняется ли работа самостоятельно или привлекается профильный инженер. Самостоятельное составление требует затрат только на расходные материалы и ПО, но несет риски ошибок.

Правильное хранение и актуализация данных

Готовые схемы рекомендуется хранить в двух форматах: бумажном (в папке с техническим паспортом квартиры) и цифровом (в облачном хранилище). При любой перепланировке или замене оборудования данные в схемах должны обновляться незамедлительно. Передача актуальных чертежей новым владельцам при продаже недвижимости значительно повышает стоимость объекта и упрощает его эксплуатацию.

Современные способы фиксации сетей

Существуют альтернативы традиционному черчению. Фото- и видеофиксация каждого этапа прокладки коммуникаций позволяет точно определить местоположение труб по кадрам. Наиболее продвинутым методом является 3D-сканирование помещений, которое создает точную цифровую копию пространства со всеми скрытыми элементами, однако этот метод доступен преимущественно в премиальном сегменте.

Ответы на популярные вопросы

Можно ли обойтись без схем?
Это рискованно. Без чертежа любой монтаж мебели или установка полки может закончиться пробитием трубы или кабеля.

Какие программы лучше для новичков?
Рекомендуется начать с Sweet Home 3D или простых онлайн-планировщиков.

Нужно ли фиксировать каждый поворот трубы?
Да, особенно в местах сгущения коммуникаций, чтобы знать точный путь трассировки.

Что делать, если схема не совпадает с реальностью?
Необходимо составить исполнительную схему, заново замерив фактическое положение всех узлов.

Как отметить заземление на плане?
Используется специальный условный знак (штриховка) и отдельный цвет линии, согласно ГОСТ.

Нужно ли указывать марки кабелей?
Да, сечение и тип кабеля (например, ВВГнг) критически важны для безопасности эксплуатации.

Поможет ли фотофиксация заменить чертеж?
Фотографии являются отличным дополнением, но не заменяют масштабный план с привязками.
