Проектирование инженерных сетей и коммуникаций

Разработка инженерных сетей начинается с детального планирования всех узлов и трасс. Ошибки на этом этапе приводят к перерасходу бюджета в 2-3 раза и затягиванию сроков строительства на месяцы. Понимание того, что должно быть в проекте инженерных коммуникаций, позволяет избежать переделок и гарантирует безопасность жилья. Грамотная документация служит основным инструментом контроля качества работ.

Ценность профессионального проектирования

Проектирование позволяет точно оценить сложность систем еще до начала монтажа. Наличие детальных чертежей предотвращает критические ошибки, такие как пересечение труб с несущими балками или неправильный выбор мощности оборудования. Экономия материалов достигается за счет точного расчета длины кабелей и трубопроводов, что исключает закупку лишнего. В будущем исполнительная документация упрощает обслуживание, так как позволяет быстро найти точку подключения или место прокладки скрытого кабеля.

Особенности подготовки технического задания

Правильное техническое задание на проект коммуникаций является фундаментом всей работы. Владелец дома должен передать проектировщику максимально полные данные: архитектурный план этажа с осевыми линиями, требования к количеству сантехники, пожелания по расположению розеток и мощность планируемого электрооборудования. Важно указать параметры помещения, тип фундамента и предполагаемый вид отопления. Список необходимых данных включает:

• Точный план помещений с размерами;
• Перечень всех бытовых приборов с указанием мощности;
• Желаемые места установки радиаторов и кондиционеров;
• Точки ввода внешних сетей в здание;
• Тип используемого котла и его мощность;
• Требования к системе очистки воды;
• Особенности вентиляции в санузлах и кухне;
• Бюджетные ограничения по материалам.

Общая структура документации

Обычно разработка проекта коммуникаций строится по иерархическому принципу: от общих данных к детальным схемам. Сначала формируется общая концепция, затем создаются отдельные разделы по каждой системе, которые в итоге объединяются в единый том. Это позволяет согласовать взаимодействие разных сетей, чтобы, например, вентиляционный короб не перекрыл электрощиток.

Организация системы водоснабжения и канализации

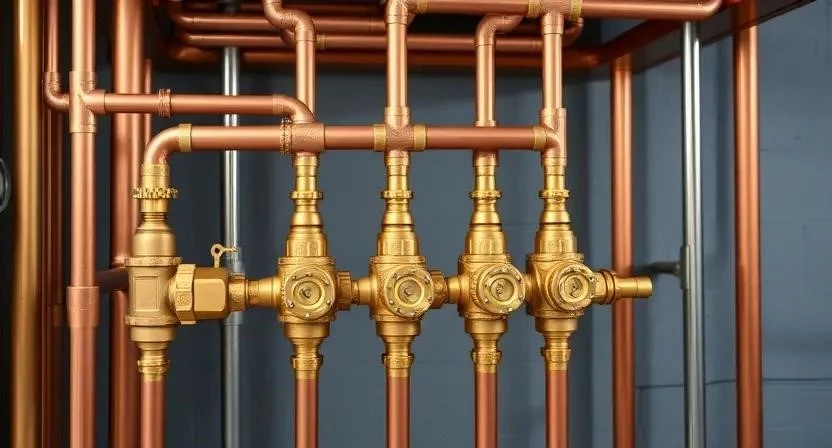

Раздел, описывающий проект водоснабжения и канализации, должен содержать детальные схемы холодного (ХВС) и горячего (ГВС) водоснабжения. Особое внимание уделяется трассировке труб, чтобы минимизировать длину магистралей и избежать лишних поворотов. Инженер-проектировщик выполняет расчет диаметров труб для поддержания нужного давления во всех точках. Для канализации критически важны уклоны труб, чтобы избежать засоров и застоя воды.

• План расположения всех точек водоразбора;
• Схема разводки труб ХВС и ГВС;
• Аксонометрическая схема водопровода;
• План прокладки канализационных труб;
• Расчет диаметров трубопроводов;
• Схема установки септика или подключения к центральной сети;
• Спецификация запорной арматуры;
• Узлы ввода воды в дом и фильтрации.

Теплотехнические решения и отопление

Проект отопления расчет которого начинается с анализа теплопотерь здания, определяет выбор котла и тип разводки. В документации фиксируется схема расположения радиаторов и контуров теплого пола. Подбирается спецификация трубопроводов с учетом температуры теплоносителя и давления в системе.

1. Анализ теплотехнических характеристик стен и окон;
2. Расчет теплопотерь для каждого помещения;
3. Определение общей требуемой мощности котла;
4. Выбор схемы разводки (лучевая, однотрубная или двухтрубная);
5. Расчет количества секций радиаторов;
6. Проектирование контуров теплого пола;
7. Подбор циркуляционных насосов и расширительного бака.

Электроснабжение и освещение дома

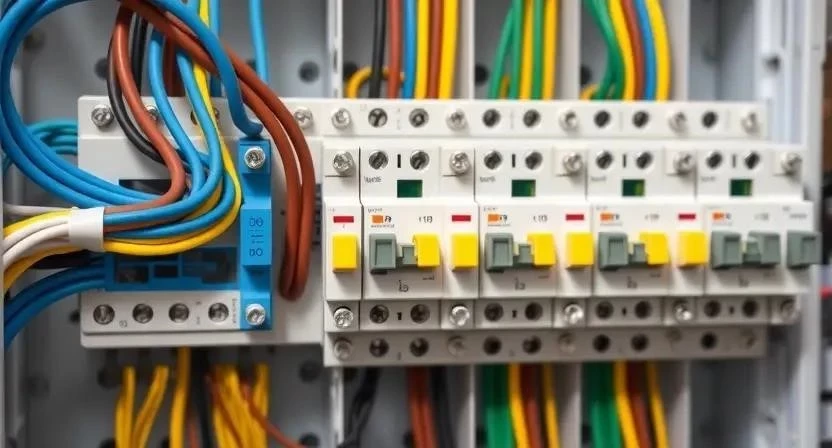

Сначала составляется план расположения всех розеток, выключателей и светильников. Важнейшим элементом является однолинейная схема щита, где распределяются нагрузки по группам. Расчет сечения кабелей производится исходя из мощности подключенных приборов, чтобы избежать перегрева проводки. Обязательным пунктом является проектирование заземления и установка УЗО.

Пример из практики: При монтаже электрики в одном из домов заказчик решил добавить мощную индукционную плиту уже после завершения проекта. Поскольку в документации не была предусмотрена отдельная линия с соответствующим сечением кабеля, пришлось штробить стены заново и пересобирать щиток, что увеличило стоимость работ на 15%.

Системы вентиляции и кондиционирования

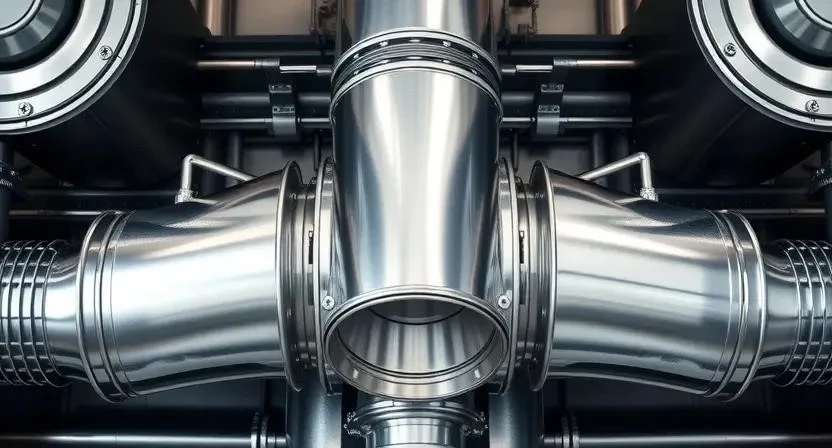

Данный раздел включает схемы воздуховодов и расчет кратности обмена воздуха для каждой комнаты. В проекте отмечаются места установки внешних блоков кондиционеров, чтобы они не портили фасад и не создавали шум в спальнях. Точки притока и вытяжки располагаются согласно нормам СНиП и ГОСТ.

• Расчет объема воздуха для вентиляции;
• Схема расположения приточных клапанов;
• План вытяжных каналов в «мокрых» зонах;
• Места установки кондиционеров (внутренние блоки);
• Трассировка фреоновых магистралей;
• Схема размещения внешних блоков;
• Подбор мощности вентиляторов.

Тщательное оформление спецификации материалов

Спецификация материалов представляет собой итоговый перечень всего необходимого для реализации проекта. В ней указываются единицы измерения, точное количество, артикулы производителей и технические характеристики. Это позволяет закупить всё оборудование разом, избегая простоев бригады.

Визуализация и чертежи инженерных систем

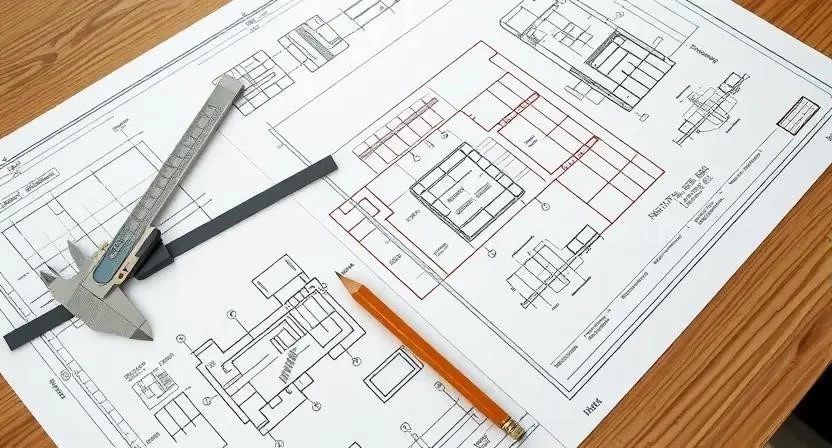

Графическая часть проекта обеспечивает понимание того, как будут проложены сети в пространстве. Используются планы этажей, аксонометрические схемы (объемные чертежи) и деталировка сложных узлов. Все чертежи выполняются в строгом масштабе с использованием общепринятых условных обозначений.

1. Планы разводки по этажам;
2. Аксонометрические схемы систем;
3. Детальные узлы привязки к осям;
4. Схемы подключения оборудования;
5. Чертежи трасс прохождения через перекрытия.

Пояснительная записка и расчеты

В этом документе описываются все принятые технические решения и обосновывается выбор конкретных материалов. Здесь приводятся гидравлические расчеты для водопровода и электрические расчеты нагрузок. Пояснительная записка служит руководством для мастера, объясняя логику работы системы.

Пример из практики: Благодаря точному гидравлическому расчету в проекте удалось заменить дорогостоящий мощный насос на модель меньшей мощности, которая полностью справлялась с потоком, что сэкономило заказчику около 10 000 рублей без потери эффективности системы.

Частые ошибки в проектах

Наиболее распространенными промахами являются пропуски точек подключения (например, забытая розетка под стиральную машину) и неверные расчеты мощностей, ведущие к выбиванию автоматов. Отсутствие привязок к осевым линиям заставляет монтажников определять трассы «на глаз», что часто приводит к конфликтам систем.

Пример из практики: В одном проекте инженер не учел расположение несущей балки перекрытия. При монтаже трубопровода отопления выяснилось, что труба должна пройти ровно через бетонную балку. Пришлось менять всю трассировку раздела, что потребовало переделки стяжки пола в двух комнатах.

Стоимость и сроки разработки

Цена проекта инженерных сетей зависит от площади дома, количества систем и сложности архитектуры. Процесс включает этапы сбора данных, проектирования, согласования с заказчиком и внесения правок. Сравнение затрат показывает, что стоимость проекта несопоставима с расходами на исправление ошибок при монтаже.

Ответы на популярные вопросы

Ниже приведены ответы на основные вопросы, которые возникают при заказе документации по инженерным сетям.

Нужен ли проект, если монтажник «опытный»? Да, проект исключает человеческий фактор и служит гарантией качества. Монтажник работает по заданию, а не по своему вкусу.

Сколько времени занимает разработка? В среднем от 2 до 4 недель в зависимости от объема работ.

Можно ли изменить проект в процессе стройки? Да, но все изменения должны вноситься в исполнительную документацию.

Кто должен составлять ТЗ? Заказчик с помощью архитектора или самого инженера-проектировщика.

Влияет ли проект на стоимость материалов? Да, он позволяет избежать покупки лишнего и выбрать оптимальные по цене и качеству бренды.

Нужно ли согласовывать проект в госорганах? Зависит от типа коммуникаций (например, газоснабжение требует обязательного согласования).

Что делать, если в проекте нашли ошибку? Необходимо остановить работы и потребовать от проектной организации внесения корректировок в чертежи.
