Отсутствие притока свежего воздуха в герметичном коттедже приводит к повышению влажности и появлению плесени. Разработка детального проекта занимает от 7 до 14 дней, а сложность работ оценивается как средняя. Правильное проектирование вентиляции в загородном доме исключает дорогостоящие переделки на этапе чистовой отделки. Системный подход гарантирует здоровый микроклимат во всех жилых зонах.
Подготовка к проектированию
Разработка системы требует понимания базовых принципов циркуляции воздушных масс. Оптимальное время для начала работ — этап возведения фундамента или стен, чтобы интегрировать вентиляционные каналы непосредственно в конструктив здания. Процесс включает в себя точный вентиляционный расчет, определение точек притока и вытяжки, а также анализ теплопотерь. Специалист или владелец дома должен учитывать герметичность окон и дверей, так как в современных энергоэффективных домах естественный воздухообмен практически отсутствует.
Выбор комплектующих

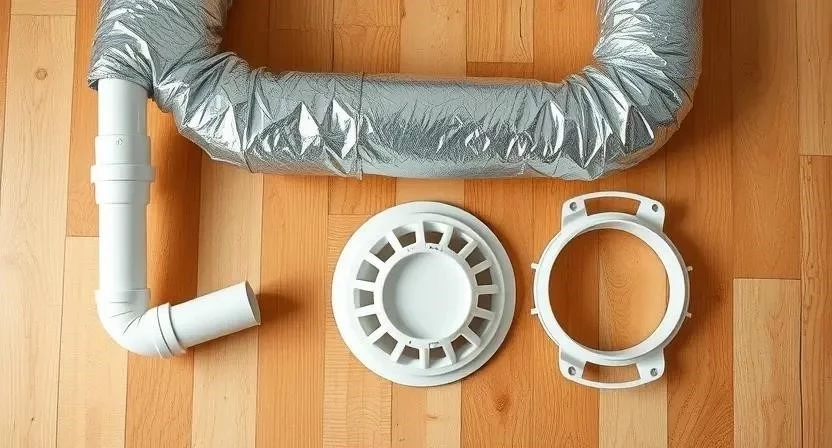

Для монтажа используются разнообразные материалы, обеспечивающие долговечность и тишину работы системы. Основной упор делается на инертность материалов и их способность противостоять коррозии.
- ПВХ-трубы для магистралей;
- Гофрированные воздуховоды для гибких соединений;
- Гибкие вставки для гашения вибраций;
- Шумоглушители для снижения уровня децибел;
- Фильтры грубой и тонкой очистки;

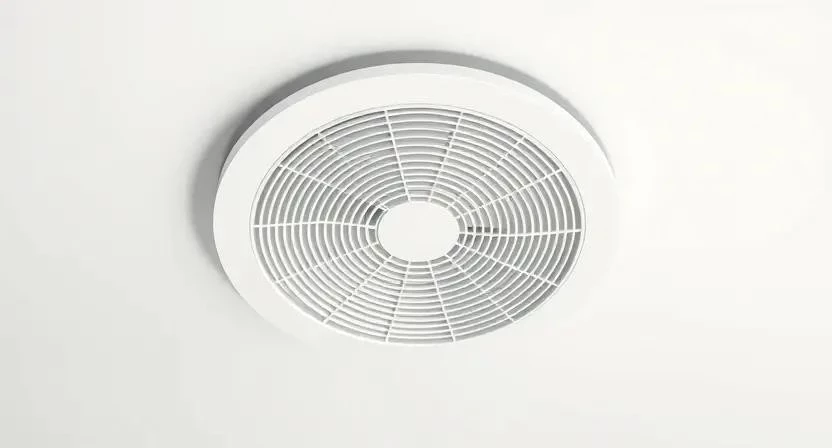

- Диффузоры для распределения воздуха;
- Вентиляционные решетки;
- Герметизирующая алюминиевая лента.
Количество материалов рассчитывается исходя из общей площади помещений и длины трасс. Закупать комплектующие рекомендуется в специализированных инженерных центрах.
| Материал | Расход на 100 м2 (примерно) | Цена за ед. | |
|---|---|---|---|
| ПВХ-труба (125 мм) | 40 м | 600 руб/м | 24 000 руб |
| Гофра гибкая | 15 м | 300 руб/м | 4 500 руб |
| Диффузор | 6 шт | 800 руб/шт | 4 800 руб |
| Фильтр G4 | 2 шт | 1 500 руб/шт | 3 000 руб |
| Шумоглушитель | 2 шт | 3 000 руб/шт | 6 000 руб |
Инструментарий для работ
Специальный набор инструментов обеспечивает точность разметки и надежность крепления всех элементов системы.
- Перфоратор для прохода через стены;
- Строительный уровень;
- Шуруповерт с набором бит;
- Строительный нож;
- Измерительная рулетка;
- Дрель с коронками по бетону;
- Пистолет для герметика.
При отсутствии собственного профессионального оборудования перфоратор или коронки можно взять в аренду в строительном магазине.
Организация рабочих зон
Сначала проводится анализ планировки дома для разделения пространства на «грязные» и «чистые» зоны. К грязным относятся кухня, санузлы, котельная и гараж — здесь всегда ставится вытяжка. Чистыми считаются спальни и гостиные, где организуется приток. Защита отделочных материалов пленкой обязательна, если монтаж воздуховодов происходит в уже частично отделанных помещениях.
Подготовка проемов и трасс
Важно определить точные места прохода каналов через перекрытия и несущие стены. Разметка трасс выполняется с учетом минимальных поворотов, чтобы снизить сопротивление воздуха. Проверяется герметичность контура здания, так как любые щели могут создать неконтролируемый приток, который нарушит работу приточно-вытяжной системы. Все отверстия под трубы должны быть зафиксированы в проекте дома до начала сверления.
Алгоритм создания системы
Процесс проектирования и монтажа разделен на последовательные этапы. Из личного опыта: однажды я забыл предусмотреть отдельный канал для котельной, из-за чего возник сильный сквозняк в соседней комнате, что пришлось исправлять переделкой части трасс.
- Определение требуемого объема воздуха по количеству людей и площади (2-4 часа).
- Выбор типа системы: естественная, принудительная или гибридная (3-5 часов).
- Составление схемы притока воздуха в жилые комнаты (4-6 часов).
- Разработка схемы вытяжки из кухни, санузлов и котельной (4-6 часов).
- Подбор оборудования: вентиляторы, рекуператор (6-8 часов).
- Расчет диаметров воздуховодов для исключения шума (4-5 часов).

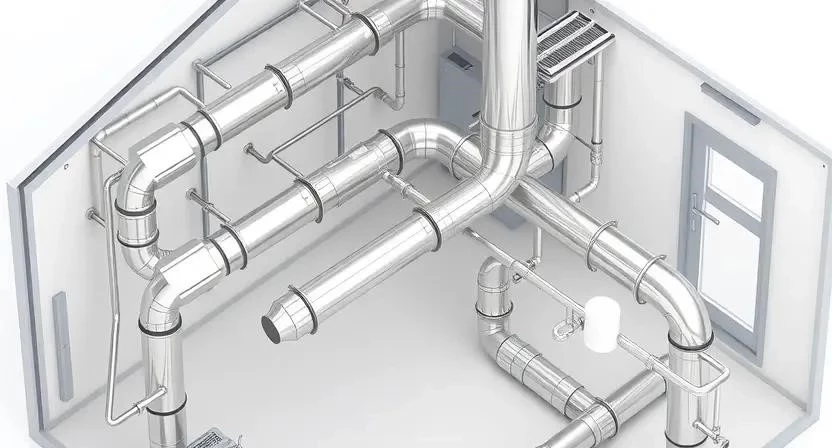

- Проектирование трасс прокладки каналов по потолку или стенам (8-10 часов).
- Выбор мест установки диффузоров и решеток (3-4 часа).
- Согласование расположения труб с электропроводкой и отоплением (5-7 часов).
- Финализация чертежа и составление спецификации материалов (6-8 часов).
- Монтаж основных магистралей и закрепление их хомутами (40-60 часов).
- Подключение оборудования и пусконаладка системы (8-12 часов).
| Этап | Время | Особенности |
|---|---|---|
| Расчеты | 1-2 дня | Использование формул воздухообмена |
| Схема | 2-3 дня | Привязка к архитектурному плану |
| Закупка | 1-2 дня | Проверка совместимости диаметров |
| Монтаж | 7-10 дней | Соблюдение уклонов и герметичности |
| Запуск | 1 день | Замер скорости потока воздуха |
| Тип помещения | Норма воздухообмена (м3/ч на чел) | Приоритет |
|---|---|---|
| Спальня | 30 | Приток |
| Гостиная | 30 | Приток |
| Кухня | 60 | Вытяжка |
| Санузел | 50 | Вытяжка |
| Котельная | 3 м3 на 1 кВт | Вытяжка |
Технические особенности
Температурный режим играет ключевую роль в работе вентиляции. При большой разнице температур между улицей и домом в трубах возникает точка росы, что ведет к образованию конденсата. В одном из объектов я сэкономил на изоляции труб в холодном чердаке, и через месяц в гостиной появились капли воды на потолке. Для предотвращения этого воздуховоды обязательно оборачивают теплоизоляцией из вспененного полиэтилена или минеральной ваты.
Соблюдение мер безопасности включает использование негорючих материалов для труб и установку обратных клапанов. Герметик для стыков должен полностью высохнуть (обычно 24 часа) перед запуском системы на полную мощность.
Предотвращение ошибок
Иногда новички допускают критические промахи, которые снижают энергоэффективность дома. Я сталкивался с ситуацией, когда из-за слишком малого диаметра труб вентилятор создавал свистящий шум, который был слышен во всем доме.
- Отсутствие притока при мощной вытяжке, что создает вакуум в комнатах.
- Использование труб слишком малого диаметра, вызывающее шум воздуха.
- Установка вентиляторов без шумоглушителей.
- Игнорирование норм СНиП по кратности воздухообмена.
- Отсутствие фильтрации приточного воздуха, что ведет к запылению помещений.
Смета на вентиляцию
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 45 000 | 45 000 | 0 |
| Оборудование | 30 000 | 30 000 | 0 |
| Проект | 0 | 15 000 | 15 000 |
| Монтаж | 0 | 40 000 | 40 000 |
| 75 000 | 130 000 | 55 000 |
Сервисное обслуживание
Регулярная очистка фильтров раз в три месяца продлевает срок службы вентиляторов и сохраняет качество воздуха. Проверка тяги в каналах проводится ежегодно перед началом отопительного сезона. Обслуживание двигателей вентиляторов включает смазку подшипников (если предусмотрено конструкцией) и проверку электрических соединений. Срок службы качественной пластиковой системы составляет более 25 лет.
Другие решения по воздухообмену
Существуют альтернативы полноценным приточно-вытяжным установкам. Бризеры обеспечивают локальный приток очищенного воздуха в одну комнату, что дешевле в монтаже. Компактные рекуператоры врезаются непосредственно в стену и позволяют сохранять тепло. Обычное проветривание через окна является самым дешевым, но наименее эффективным способом, так как ведет к огромным теплопотерям зимой и заносу пыли.
Часто задаваемые вопросы
Нужен ли полноценный проект вентиляции?
Да, без проекта невозможно точно рассчитать диаметры труб и мощность вентиляторов, что приведет к шуму или плохой работе.
Можно ли обойтись естественной вентиляцией?
В старых домах с деревянными окнами — да, в современных энергоэффективных коттеджах это приведет к сырости.
Где лучше ставить рекуператор?
Обычно его размещают на чердаке или в техническом помещении с выводом каналов в жилые зоны.
Как убрать шум от вентилятора?
Необходимо установить шумоглушители на притоке и вытяжке, а также использовать виброизоляционные крепления.
Сколько служит система вентиляции?
Пластиковые воздуховоды практически вечны, оборудование (вентиляторы) требует замены или ремонта раз в 7-10 лет.
Поможет ли вентиляция от конденсата на окнах?
Да, правильный расчет воздухообмена удаляет избыточную влагу, устраняя запотевание стекол.
Можно ли объединить вытяжку из кухни и санузла?
Это категорически запрещено нормами СНиП из-за риска распространения запахов.
