Создание инженерных сетей в частном доме начинается с разработки детального плана. Проект водоснабжения и канализации: основные правила и нюансы монтажа позволяют избежать дорогостоящих переделок, которые обычно обходятся в 30-50% от общей стоимости работ. Процесс проектирования и согласования занимает от 10 до 20 рабочих дней. Грамотный расчет гарантирует стабильное давление в каждой точке разбора и отсутствие засоров.
Базовые требования перед началом работ
Разработка системы требует понимания основ гидравлики и знания актуальных СНиП. Сложность реализации зависит от количества санузлов, этажности здания и типа источника воды. Начинать проектирование следует до возведения внутренних перегородок, чтобы оптимально проложить трассы. Это позволяет сократить длину трубопроводов и уменьшить количество соединений.
Перечень необходимых материалов

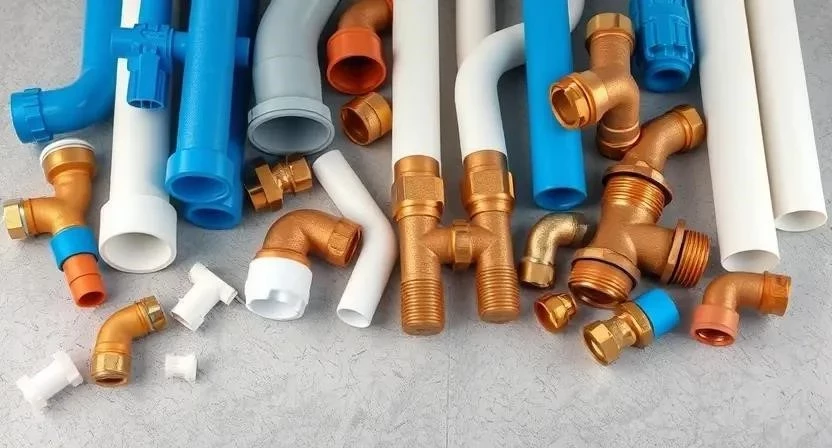

Выбор компонентов определяет долговечность всей сети. Для разных участков применяются специфические типы труб и арматуры:
- Полипропилен (ПП) — для горячего и холодного водоснабжения внутри помещений.
- ПНД (полиэтилен низкого давления) — для ввода воды из скважины или магистрали.
- Сшитый полиэтилен — для создания надежных систем «теплый пол» и разводки без стыков.
- Металлопластик — универсальный вариант для сложных участков.
- Запорная арматура (шаровые краны) — для перекрытия отдельных веток.
- Обратные клапаны — для предотвращения возврата воды в систему.
- ИзоляционныеC материалы (вспененный полиэтилен) — для защиты от конденсата и промерзания.

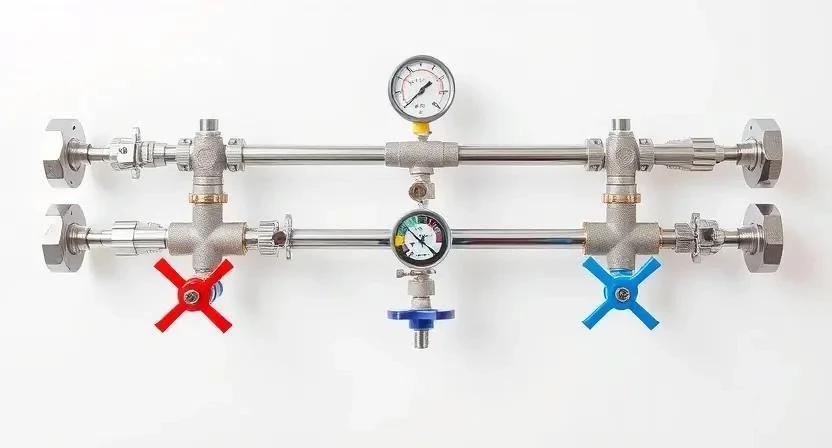

- Коллекторные узлы — для распределения потоков между потребителями.
Примерный расход и стоимость материалов на одну точку водоразбора представлены ниже:
| Материал | Диаметр, мм | Назначение | Примерная цена за ед. |
|---|---|---|---|
| Труба ПП | 20 | Разводка к смесителю | 150 руб/м |
| Труба ПНД | 32 | Ввод в дом | 120 руб/м |
| Фитинг (уголок) | 20 | Поворот трассы | 45 руб/шт |
| Шаровой кран | 1/2″ | Запорный узел | 300 руб/шт |
| Изоляция | 22 | Теплозащита | 60 руб/м |
Инструментарий для монтажа
Качество соединений напрямую зависит от используемого оборудования. Рекомендуется приобретать профессиональный инструмент или брать его в аренду для разовых работ:
- Паяльник для полипропиленовых труб.
- Труборез (ножницы) для пластика.
- Строительный уровень (пузырьковый или лазерный).
- Перфоратор для штробления стен.
- Рулетка и разметочный карандаш.
- Набор разводных ключей.
- Дрель с набором сверл по бетону и кирпичу.
- Силиконовый герметик и пистолет.
Организация пространства под коммуникации
Сначала определяются точные места установки раковин, унитазов и душевых кабин. На стенах и полу наносится разметка будущих трасс с учетом кратчайшего пути. Все поверхности в зоне работ закрываются защитной пленкой. К узлам управления, таким как фильтры и счетчики, обеспечивается свободный доступ через сантехнический шкаф.
Подготовка поверхностей и оснований
Штробление стен выполняется строго по разметке с соблюдением глубины залегания труб. Основание под канализационные стоки подготавливается так, чтобы обеспечить необходимый уклон по всей длине. Проверяется несущая способность перекрытий перед прокладкой тяжелых магистралей. Зоны примыкания труб к стенам обрабатываются грунтовкой для лучшей фиксации крепежей.
Пошаговый алгоритм реализации проекта
Монтаж системы осуществляется в строгой последовательности. Из личного опыта: использование коллекторной схемы разводки вместо тройниковой позволило избежать перепадов давления при одновременном включении душа и крана на кухне.

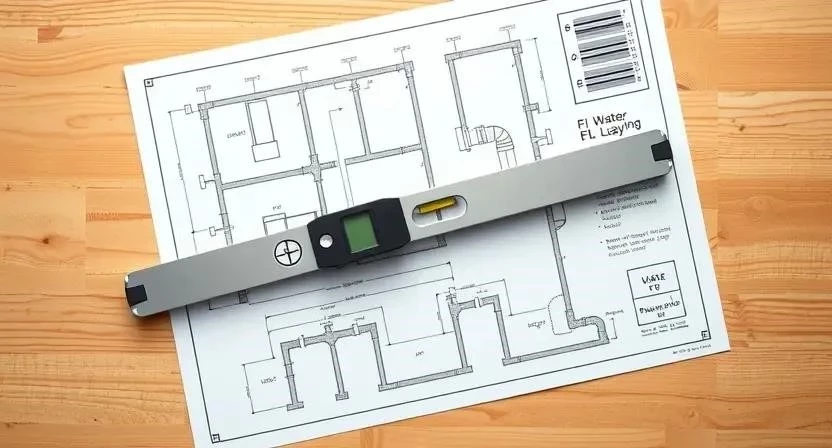

- Составление схемы точек водоразбора и слива (3-5 часов).
- Выбор схемы разводки: тройниковая или коллекторная (2 часа).
- Расчет диаметров труб исходя из расчетной нагрузки (3 часа).
- Определение трассировки труб с учетом кратчайшего пути (4 часа).
- Расчет уклонов канализационных труб согласно СНиП (2 часа).
- Подбор и установка вводного узла с фильтрами и счетчиками (6 часов).
- Монтаж магистральных трубопроводов (1-2 дня).
- Установка разводящих узлов и фитингов (1 день).
- Монтаж фановой трубы и вентиляции канализации (5 часов).
- Подключение сантехнических приборов (1 день).
- Герметизация всех соединений (4 часа).
- Опрессовка системы проверкой под давлением (6 часов).
- Финальное тестирование слива и подачи воды (3 часа).
График реализации основных этапов:
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 2-3 дня | Расчет диаметров и уклонов |
| Черновой монтаж | 5-7 дней | Штробление, укладка труб |
| Установка узлов | 2 дня | Монтаж фильтров, коллекторов |
| Подключение приборов | 2 дня | Установка сантехники |
| Испытания | 1 день | Опрессовка и проверка протечек |
Технические нюансы и стандарты
Важно учитывать температурный режим эксплуатации пластиковых труб. Линейное расширение компенсируется установкой специальных компенсаторов или созданием небольших изгибов трассы. Гигиенические зазоры между трубопроводами разных систем должны строго соблюдаться. При соединении разных типов пластика применяются только сертифицированные переходные фитинги.
Типичные ошибки при монтаже
Несоблюдение норм приводит к сбоям в работе системы. Однажды при монтаже в доме клиента была пропущена фановая труба, что привело к постоянному появлению неприятного запаха и «бульканью» в гидрозатворах.
- Неправильный уклон канализации (слишком крутой или слишком пологий).
- Отсутствие обратных клапанов на вводе, что ведет к засорению системы.
- Использование труб слишком малого диаметра для магистралей.
- Отсутствие вентиляции канализационной системы.
- Ошибки в расчете давления, приводящие к шуму в трубах.
Экономический расчет системы
Стоимость зависит от выбранных материалов и сложности разводки. Опыт показывает, что самостоятельная разметка и закупка материалов при найме мастера для пайки и опрессовки позволяют сэкономить до 20% бюджета без потери качества.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Проект и схема | 0 | 5 000 | 5 000 |
| Материалы | 40 000 | 45 000 | 5 000 |
| Монтажные работы | 0 | 30 000 | 30 000 |
| Инструмент (аренда) | 3 000 | 0 | -3 000 |
| 43 000 | 80 000 | 37 000 |
Регламент обслуживания после запуска
Промывка системы проводится раз в два года для удаления накопившихся отложений. Регулярно проверяется герметичность всех соединений в сантехническом шкафу. Септик требует очистки от ила согласно инструкции производителя. Срок службы качественного полипропилена при соблюдении норм эксплуатации составляет более 50 лет.
Сравнение вариантов водоотведения и подачи воды
Выбор между автономными и центральными системами зависит от локации объекта.
| Параметр | Центральные сети | Автономная система | |
|---|---|---|---|
| Стоимость ввода | Высокая (тарифы) | Средняя (скважина) | Автономия дешевле вводе |
| Стабильность | Зависит от города | Зависит от насоса | Центральные стабильнее |
| Очистка стоков | Городской коллектор | Септик/ЛОС | ЛОС требуют ухода |
| Контроль качества | Общий | Индивидуальный | Автономия позволяет фильтровать |
| Обслуживание | Минимальное | Регулярное | Центральные проще |
Ответы на часто задаваемые вопросы
Какой уклон выбрать для канализации?
Для труб диаметром 110 мм оптимальный уклон составляет 2-3 см на каждый метр длины.
Можно ли менять диаметр трубы в одной ветке?
Да, диаметр уменьшается от магистрали к конечному потребителю (например, с 25 мм до 20 мм).
Как избежать шума в трубах?
Используйте бесшумные канализационные трубы и надежно фиксируйте водопроводные магистрали хомутами.
Что делать при низком давлении воды?
Необходимо установить насосную станцию или накопительный бак с гидроаккумулятором.
Нужен ли фильтр грубой очистки?
Да, он обязателен на вводе в дом для защиты сантехники от песка и окалины.
Как часто нужно проверять септик?
Очистка от ила производится один раз в год или по мере заполнения камеры.
Чем опасен слишком большой уклон труб?
Вода уходит слишком быстро, не успевая увлечь за собой твердые фракции, что ведет к засорам.
