Неправильный расчет инженерных сетей приводит к увеличению сметы на этапе отделки на 20-30%. Проектирование всех систем занимает от двух до четырех недель, однако этот этап позволяет избежать переделок, стоимость которых в разы превышает цену проекта. Тщательный анализ помогает исключить ошибки планирования коммуникаций в доме. Грамотный подход гарантирует долговечность и безопасность эксплуатации жилья.
Особенности предварительного анализа
Проектирование сетей требует базовых знаний в области гидравлики и электротехники. Разработка полноценного технического задания занимает обычно 14-30 дней. Планирование следует начинать одновременно с архитектурным проектом, еще до заливки фундамента, чтобы точно определить точки ввода и вывода всех систем.
Перечень необходимых материалов

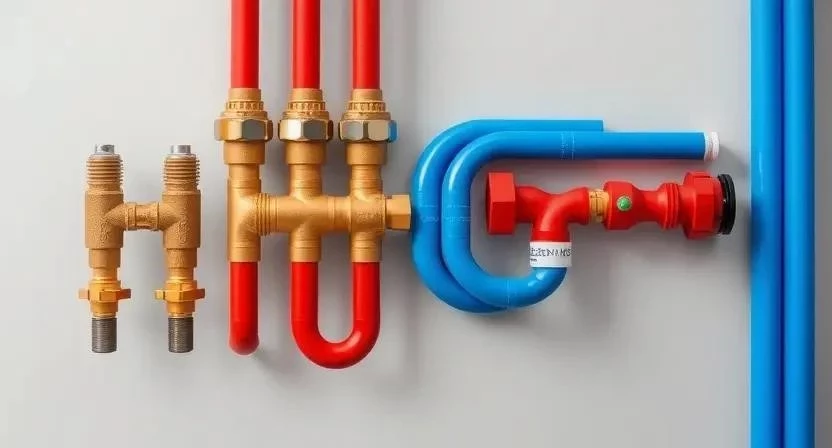

Для организации водоснабжения и отопления применяют полипропиленовые или сшитые полиэтиленовые трубы. Электрическая разводка выполняется кабелем с индексом негорючести. Канализационные системы требуют использования жестких ПВХ-труб с определенным диаметром.
- Полипропиленовые трубы для ХВС и ГВС
- Трубы из сшитого полиэтилена (PEX) для отопления
- Кабель ВВГнг-ЛС для электропроводки
- ПВХ-трубы для внутренней и внешней канализации
- Фитинги: угольники, тройники, муфты
- Гофрированные трубы для защиты кабеля
- Распределительные коробки и электрощит
- Теплоизоляция для труб
- Герметики и уплотнительные прокладки
- Монтажные клипсы и хомуты
| Материал | Расход на 100 м2 (ориент.) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-ЛС 3х2.5 | 150 м | 80 руб/м | 12 000 руб. |
| Труба ППР 20 мм | 60 м | 60 руб/м | 3 600 руб. |
| Труба ПВХ 110 мм | 15 м | 450 руб/м | 6 750 руб. |
| Труба PEX 16 мм | 100 м | 120 руб/м | 12 000 руб. |
| Фитинги (комплект) | 1 набор | 5 000 руб. | 5 000 руб. |
Инструментарий для реализации проекта
Точность разметки определяет отсутствие проблем при монтаже. Использование лазерного оборудования исключает перекосы труб и неправильный уклон канализации. Для работы с современными полимерами требуются специализированные инструменты для обжима.

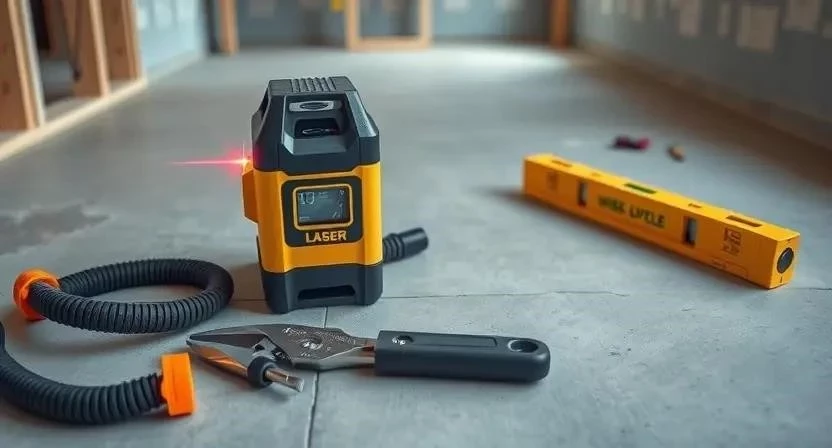

- Лазерный уровень (для разметки осей)
- Перфоратор (для штробления стен)
- Пресс-клещи (для обжима PEX)
- Труборез (для ровного среза)
- Стриппер (для зачистки кабеля)
- Набор отверток и пассатижей
- Рулетка и строительный угольник
- Дрель с набором сверл по бетону
| Инструмент | Назначение | Обязательность | Ориент. цена |
|---|---|---|---|
| Лазерный уровень | Разметка осей и уклонов | Обязательно | 5 000 — 15 000 руб. |
| Перфоратор | Создание штроб и отверстий | Обязательно | 7 000 — 20 000 руб. |
| Пресс-клещи | Соединение труб PEX | Желательно | 10 000 — 25 000 руб. |
| Труборез | Чистый рез труб | Обязательно | 1 500 — 4 000 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 — 2 000 руб. |
Организация пространства на начальном этапе
Планирование начинается с привязки к фундаменту. Важно заранее определить точки ввода водопровода и вывода стоков, чтобы не прибегать к алмазному бурению готового бетона. Рабочие зоны должны быть очищены от строительного мусора для свободного перемещения мастера.
Пример из опыта: В одном из проектов забыли предусмотреть ввод канализации в фундамент. В итоге пришлось штробить армированный бетон, что увеличило стоимость работ на 15 000 рублей и затянуло сроки на три дня.
Подготовка поверхностей и конструкций
Прокладка гильз в фундаменте защищает трубы от давления грунта и возможной деформации. Стены выравнивают перед штроблением, чтобы трассы шли строго параллельно или перпендикулярно углам. Зоны примыкания обрабатывают грунтовкой для лучшей адгезии штукатурки после укладки труб.
Проверка готовности конструкций включает контроль геометрии помещений. Только после этого начинается разметка точек водоразбора и электропитания.

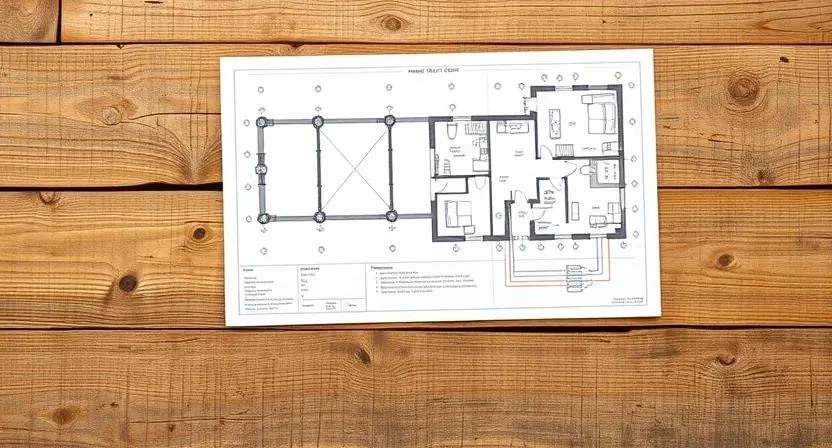

Алгоритм проектирования инженерных систем
Системный подход позволяет избежать пересечения сетей и упрощает последующий доступ к узлам управления.
- Определение точек водоразбора и слива (2-4 часа).
- Проектирование трасс канализации с соблюдением уклона (4-6 часов).
- Разводка холодного и горячего водоснабжения (4-8 часов).
- Расчет электрических нагрузок и определение точек питания (6-10 часов).
- Планирование системы отопления и оборудования котельной (8-12 часов).
- Проектирование вентиляционных шахт и каналов (4-6 часов).
- Составление общей схемы пересечений всех сетей (6-8 часов).
- Согласование инженерного плана с архитектурным проектом (4-6 часов).
- Фиксация и разметка точек ввода в дом (2-4 часа).
- Проверка всех решений на соответствие СНиП (4-8 часов).
- Создание исполнительной схемы для последующего ремонта (8-12 часов).
- Подбор автоматики, защиты и запорной арматуры (4-6 часов).
| Этап | Время | Особенности |
|---|---|---|
| Разметка точек | 3 часа | Учет эргономики мебели |
| Схема канализации | 5 часов | Соблюдение уклона 2-3 см/м |
| Электропроект | 8 часов | Разделение фаз и групп |
| План отопления | 10 часов | Расчет теплопотерь комнат |
| Исполнительная схема | 10 часов | Точная привязка к стенам |
Технические особенности и регламенты
Температурный режим в котельной должен поддерживаться в пределах +5…+20°C для корректной работы автоматики. Влажность в технических помещениях не должна превышать 60%, чтобы избежать коррозии металлических элементов. Время высыхания стяжки при укладке труб в пол составляет от 21 до 28 дней.
Совместимость материалов требует внимания: при соединении полимеров с металлами обязательно используются диэлектрические вставки или специальные переходники. Это предотвращает электрохимическую коррозию.
Пример из опыта: Использование обычного паяльника вместо профессионального пресс-инструмента для труб PEX привело к микротрещинам. Проблема обнаружилась только после опрессовки системы, что потребовало замены трех соединений.
Типичные промахи при монтаже
Многие ошибки становятся явными только после чистовой отделки, когда исправление требует демонтажа плитки или гипсокартона.
- Неправильный уклон труб канализации (слишком крутой или недостаточный).
- Дефицит розеток в рабочих зонах кухни и гостиной.
- Отсутствие принудительной вентиляции в санузлах и гардеробных.
- Перекрещивание электрических кабелей и труб водоснабжения.
- Отсутствие редукторов давления и обратных клапанов.
Пример из опыта: Заказчик разместил электрощит в ванной комнате, что категорически запрещено нормами безопасности. Пришлось переносить весь щит в коридор, что повлекло за собой перекладку 40 метров кабеля.
Финансовый расчет коммуникаций
Стоимость реализации зависит от количества точек водоразбора и сложности электропроводки. Работа профильного инженера по проектированию стоит от 15 000 до 50 000 рублей в зависимости от площади дома.
| Статья расходов | Количество (пример) | Цена за ед. | |
|---|---|---|---|
| Проект инженерных сетей | 1 шт. | 20 000 руб. | 20 000 руб. |
| Материалы для водопровода | комплект | 30 000 руб. | 30 000 руб. |
| Кабель и автоматика | комплект | 40 000 руб. | 40 000 руб. |
| Работа мастера по монтажу | 100 м2 | 1 500 руб/м2 | 150 000 руб. |
| Расходные материалы | комплект | 5 000 руб. | 5 000 руб. |
Сравнение затрат показывает, что инвестиции в проект (20 000 руб.) экономят до 100 000 рублей на исправление ошибок монтажа.
Эксплуатация и проверка систем
После завершения монтажа обязательна опрессовка системы — подача давления, превышающего рабочее в 1.5 раза, для выявления утечек. Проверка герметичности всех стыков канализации проводится путем пролива больших объемов воды. Срок службы качественных полимерных труб составляет более 50 лет при соблюдении температурных режимов.
Сравнение технологических решений
Коллекторная разводка позволяет индивидуально регулировать подачу воды к каждому прибору, в отличие от тройниковой схемы, где возможны перепады давления. Лучевая схема электропроводки минимизирует падение напряжения и упрощает поиск неисправностей.
Современные бесшовные технологии монтажа (аксиальные фитинги) практически исключают риск протечек в местах соединений по сравнению с традиционной пайкой.
Ответы на популярные вопросы
Можно ли менять проект в процессе строительства?
Да, но любые изменения должны вноситься в исполнительную схему, иначе при будущем ремонте можно повредить трубу или кабель.
Какой диаметр трубы выбрать для канализации?
Для основного стояка и вывода из дома используется 110 мм, для раковин и душевых кабин — 50 мм.

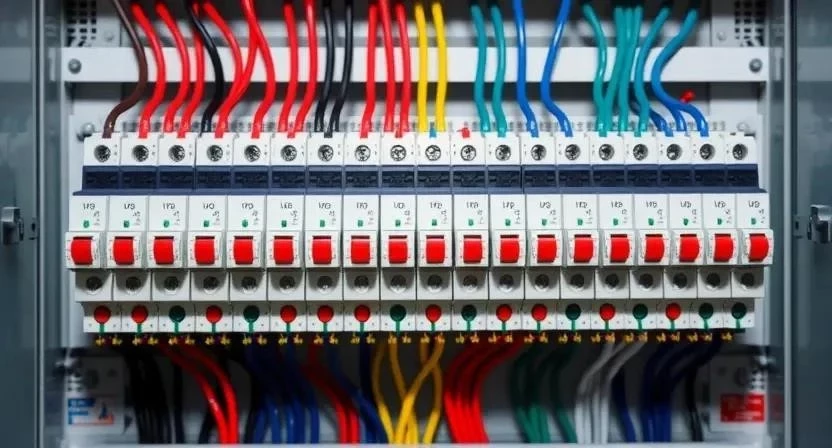

Где лучше ставить электрощит?
В сухом, доступном помещении, обычно в прихожей или техническом помещении, на высоте 1.5-1.7 м.
Нужна ли вентиляция в каждой комнате?
Обязательно в «мокрых» зонах. В жилых комнатах достаточно приточно-вытяжной системы или приточных клапанов.
Как избежать конденсата на трубах ХВС?
Необходимо использовать качественную теплоизоляцию (вспененный полиэтилен) по всей длине трубы.
Что делать, если трубы пересекаются с кабелем?
Соблюдать дистанцию минимум 15-20 см. Если пересечение неизбежно, кабель должен быть в гофре, а труба — в изоляции.
Зачем нужна опрессовка?
Это единственный способ убедиться в надежности соединений до того, как они будут замурованы в стяжку или стены.
