Проектирование электропроводки в новостройке с нуля

Создание системы электроснабжения в новостройке требует точного расчета мощностей и грамотного распределения точек питания. Разработка полноценного плана занимает от 2 до 7 дней в зависимости от сложности планировки. Стоимость профессионального проекта варьируется, но он исключает дорогостоящие переделки в будущем. Проектирование электропроводки в квартире с нуля позволяет оптимизировать расходы на материалы и обеспечить полную безопасность жильцов. Правильный подход к планированию гарантирует стабильную работу всей бытовой техники.

Основы предварительного планирования

Разработка электрики считается задачей средней сложности, требующей базовых знаний ПУЭ и ГОСТ. Овладение основами электробезопасности обязательно для любого, кто планирует самостоятельно чертить схему. Процесс проектирования обычно занимает несколько рабочих дней. Приступать к планированию следует сразу после утверждения окончательного дизайн-проекта или расстановки мебели, чтобы не переносить розетки после чистовой отделки.

Перечень необходимых материалов

Для качественного монтажа используются сертифицированные компоненты, обеспечивающие долговечность сети. Основной упор делается на огнестойкость и сечение проводника.

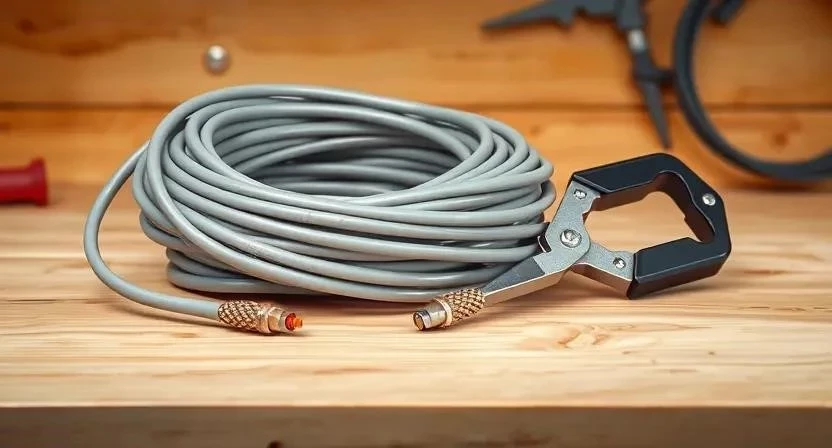

• Кабель ВВГнг-LS 3×2.5 для силовых линий
• Кабель ВВГнг-LS 3×1.5 для освещения
• Подрозетники для установки в стены
• Гофрированная труба из ПВХ
• Корпус электрощита
• Автоматические выключатели
• УЗО (устройства защитного отключения)
• Распределительные коробки
• Клеммники для соединений
• Изолента и кабельные стяжки

Инструментарий для работы

Правильный подбор оборудования ускоряет процесс и повышает точность разметки. Часть дорогостоящего оборудования целесообразно брать в аренду, а ручной инструмент лучше приобрести в собственность.

• Рулетка и лазерный уровень
• Строительный карандаш или маркер
• Перфоратор для создания отверстий
• Штроборез с пылесосом
• Стриппер для зачистки изоляции
• Набор отверток (крестовая, плоская)
• Пассатижи и кусачки

Организация пространства перед работами

Первым делом стены очищают от старых обоев или краски, чтобы разметка была четкой. Пол застилают защитным картоном или пленкой для предотвращения повреждений. Ключевым этапом становится детальная расстановка мебели и бытовой техники, так как именно от этого зависит финальное расположение точек питания.

Подготовка поверхностей стен

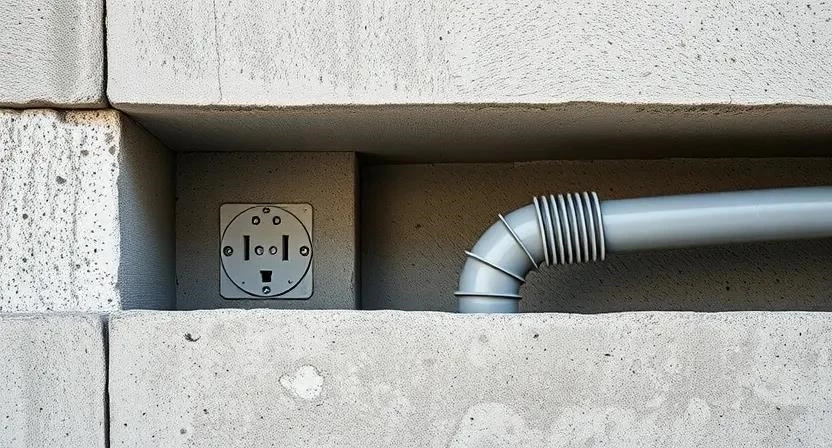

На стенах отмечают трассы прокладки кабеля, строго соблюдая вертикальные и горизонтальные линии. Перед началом работ проверяют поверхности на наличие скрытых труб водоснабжения или вентиляционных шахт. Для уменьшения количества пыли при штроблении поверхность рекомендуется предварительно прогрунтовать.

Пример из опыта: Однажды при монтаже в новостройке я обнаружил, что застройщик проложил вентиляцию не по ГОСТу, что потребовало оперативного изменения трасс кабеля прямо на объекте.

Пошаговый алгоритм проектирования

1. Составление плана расстановки мебели и техники (2-4 часа). На этом этапе определяются основные зоны активности.
2. Определение точек освещения и выключателей (3-5 часов). Учитывается сценарий освещения каждой комнаты.
3. Расстановка розеток (4-6 часов). Происходит разделение на силовые и слаботочные линии.
4. Расчет суммарной мощности потребителей по комнатам (2-3 часа). Складывается мощность всех планируемых приборов.
5. Выбор сечения кабеля в зависимости от нагрузки (1-2 часа). Подбирается провод под соответствующий ампераж.
6. Схемотехника: определение расположения распределительных коробок (3-5 часов). Оптимизируются пути прокладки кабеля.

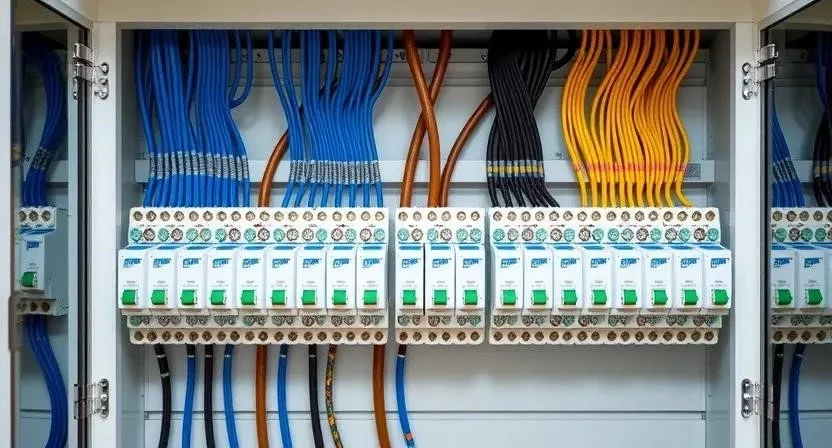

7. Проектирование электрощита (4-6 часов). Производится подбор подходящих автоматов и УЗО.
8. Составление однолинейной схемы (3-5 часов). Рисуется путь от ввода до конечного потребителя.
9. Отрисовка финального плана трасс (4-8 часов). Наносятся все линии на общий план квартиры.
10. Согласование проекта с мастером или электросетью (1-2 дня). Проверяется соответствие всем нормам.

Технические нюансы и нормы

Все работы должны строго соответствовать нормам ПУЭ. Важно учитывать температурный режим кабеля, чтобы избежать перегрева при пиковых нагрузках. Обязательным является наличие заземления для всех силовых розеток. Используются только совместимые материалы одного бренда для обеспечения надежного контакта в щитке.

Типичные ошибки при планировании

1. Недостаточное количество розеток, что ведет к постоянному использованию удлинителей.
2. Использование кабеля с заниженным сечением для подключения мощных приборов.
3. Отсутствие УЗО в ванной комнате и на кухне, что нарушает электробезопасность.
4. Прокладка кабеля по диагонали, что затрудняет последующий монтаж полок или картин.
5. Слишком глубокая или мелкая установка подрозетников в стены.

Пример из опыта: В одном из проектов заказчик решил сэкономить и проложил кабель по диагонали через всю комнату; при установке навесного шкафа он случайно просверлил провод.

Оценка стоимости реализации

Общая стоимость складывается из цены материалов и оплаты услуг специалистов. Самостоятельное планирование позволяет сэкономить на услугах проектировщика, но требует глубоких знаний.

Эксплуатация после монтажа

После завершения всех работ выполняется обязательная маркировка кабелей в электрощите. Исполнительная схема (финальный чертеж) должна храниться в доступном месте для будущих ремонтов. Рекомендуется раз в год проверять затяжку контактов в автоматах.

Варианты исполнения системы

Скрытая проводка эстетичнее, но требует штробления, в то время как открытая монтируется быстрее в специальных кабель-каналах. Современным стандартом считается система «звездой» (без распределительных коробок), когда каждый кабель идет напрямую в щит. Для комфорта можно использовать беспроводные выключатели, не требующие прокладки проводов.

Пример из опыта: При переделке старого фонда я заменил систему с распределительными коробками на схему «звездой», что упростило поиск неисправности в сети в десять раз.

Ответы на популярные вопросы

При выборе бренда кабеля стоит отдавать предпочтение проверенным производителям с ГОСТ-сертификацией. Количество автоматов зависит от нагрузки, но обычно выделяют минимум один на свет и один на розетки в каждой комнате. Перенос розеток после чистовой отделки возможен только при наличии открытого доступа к кабелю.
