Пресс-фитинги: полный обзор всех видов и секреты надежного монтажа

Создание герметичного водопровода требует применения надежных соединительных элементов, исключающих протечки в скрытых полостях стен. Монтаж системы с использованием обжимных соединений сокращает время работ примерно на 40% по сравнению со сваркой, при этом стоимость профессионального инструмента варьируется от 7 000 до 45 000 рублей. Пресс-фитинги: полный обзор всех видов и секреты надежного монтажа позволяют собрать сложный узел за считанные минуты. Правильный подбор комплектующих гарантирует срок службы коммуникаций до 50 лет.

Данные соединительные детали работают по принципу механической деформации корпуса, которая плотно обжимает стенку трубы. Внутри каждого элемента находится уплотнительное кольцо из эластомера, обеспечивающее полную герметичность. Для изготовления применяют латунь, нержавеющую сталь или медь, что определяет устойчивость к коррозии. Технология развивалась от простых зажимных гаек до высокоточных систем холодного прессования, исключающих человеческий фактор при затяжке.

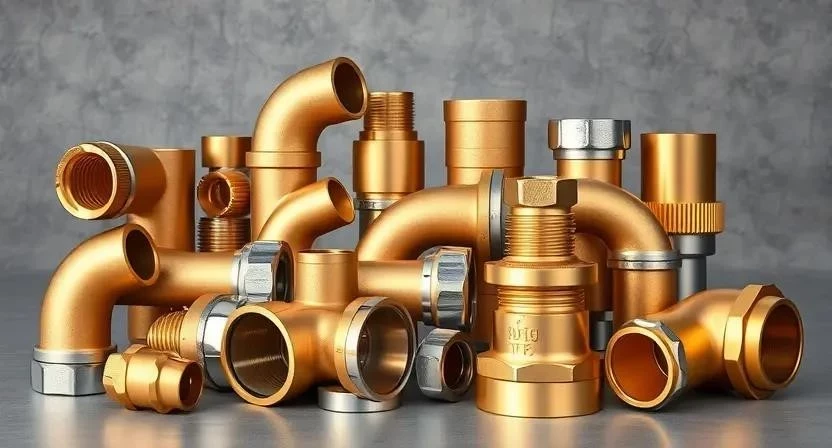

Классификация и назначение соединительных элементов

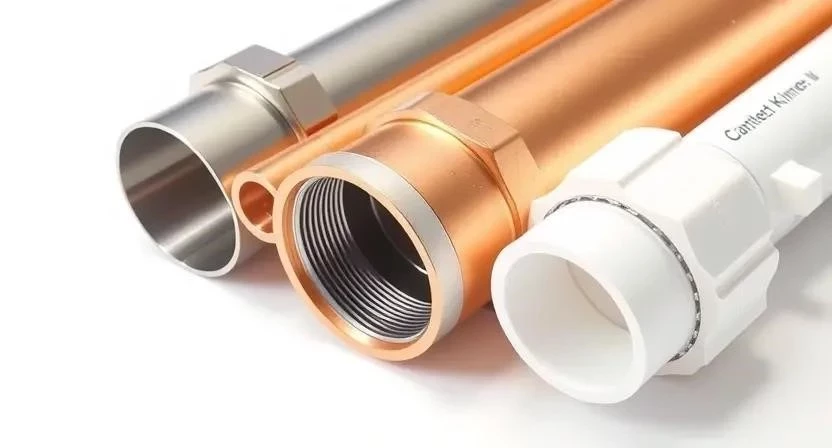

Выбор конкретной детали зависит от материала трубопровода и конфигурации системы. Существуют специализированные серии для металлопластика, меди и стальных труб, которые не взаимозаменяемы из-за разности профилей обжима.

• Муфты — соединяют два прямых отрезка трубы одного диаметра.
• Угольники — создают поворот системы под углом 45 или 90 градусов.
• Тройники — позволяют разветвить одну линию на две параллельные.
• Переходы — соединяют трубы разных диаметров.
• Заглушки — герметично закрывают конец трубопровода.
• Кран-фитинги — интегрируют запорную арматуру непосредственно в линию.
• Сгоны — обеспечивают переход с пресс-соединения на резьбу.
• Крестовины — формируют четырехстороннее разветвление потока.

Основные разновидности деталей представлены в таблице ниже:

Технические параметры и эксплуатационные свойства

Рабочие характеристики определяются химическим составом металла и толщиной стенок корпуса. Большинство изделий рассчитаны на давление до 16-25 бар, что значительно превышает стандартные показатели в жилых домах. Температурный режим эксплуатации обычно ограничен диапазоном от -20 до +110 градусов Цельсия.

Материалы обладают высоким классом горючести (негорючие) и полной экологической безопасностью, что позволяет использовать их в системах питьевого водоснабжения. Важным параметром является точность геометрии, так как отклонение в доли миллиметра может привести к микропротечкам.

Сферы эксплуатации и ограничения

Системы с обжимными соединениями активно внедряются в холодном и горячем водоснабжении, а также в контурах радиаторного отопления. Высокая герметичность делает их подходящими для систем кондиционирования и охлаждения.

Существуют строгие запреты на использование данных элементов в газовых сетях, где требуется только сварка или специализированные резьбовые соединения. Совместимость зависит от профиля обжима: например, профиль TH нельзя использовать для фитингов с профилем U, даже если диаметр трубы совпадает.

Технология монтажа и пошаговая инструкция

Качественная установка требует строгого соблюдения последовательности действий и использования калиброванного инструмента. Подготовка поверхности заключается в очистке торца трубы от заусенцев и грязи.

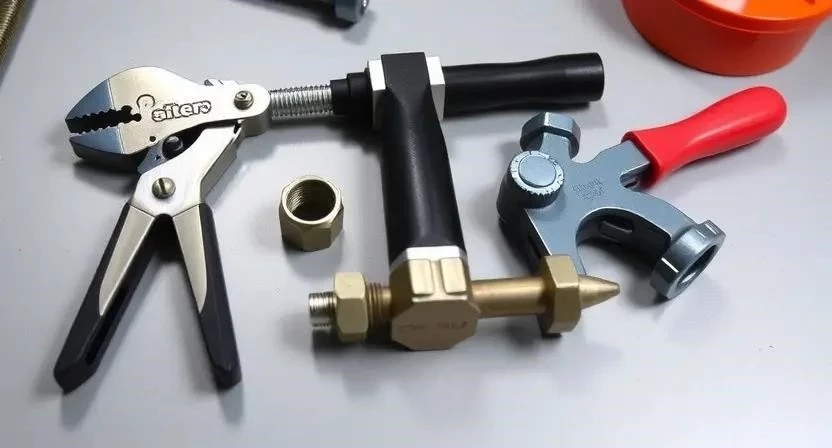

Для работы потребуется следующий набор:

• Труборез роликовый (обязательно)
• Калибратор для труб (обязательно)

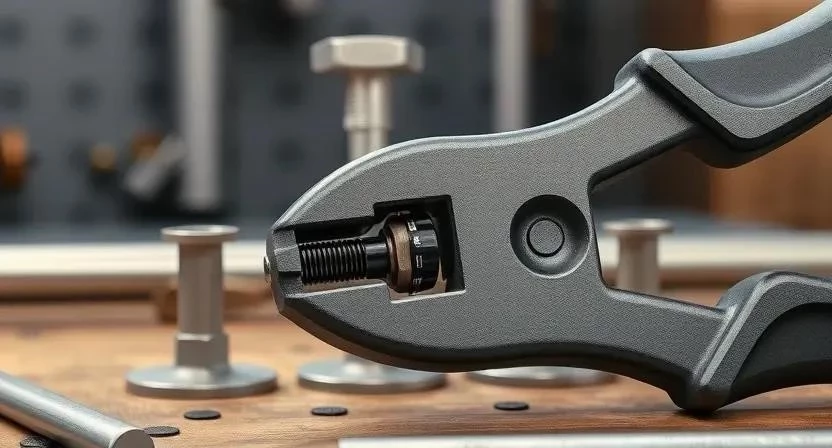

• Пресс-клещи (ручные или электрические) (обязательно)
• Рулетка и маркер (обязательно)
• Фаскосниматель (желательно)
• Спиртовой раствор для обезжиривания (желательно)
• Набор прокладок (запасные) (желательно)

Процесс сборки выполняется по следующему алгоритму:

1. Замер длины отрезка трубы с учетом глубины посадки в фитинг (2 минуты).
2. Резка трубы строго перпендикулярно оси с помощью трубореза (1 минута).
3. Снятие фаски с внешнего края трубы для защиты уплотнительного кольца (1 минута).
4. Калибровка трубы для восстановления круглой формы после резки (1 минута).
5. Обезжиривание торца и внутренней поверхности фитинга (1 минута).
6. Нанесение метки маркером на трубе по глубине захода в деталь (30 секунд).
7. Надевание фитинга до упора, пока метка не совпадет с краем (1 минута).
8. Установка пресс-клещей точно по центру обжимного кольца (30 секунд).
9. Зажим инструмента до полного срабатывания механизма (1 минута).
10. Визуальный контроль правильности деформации кольца (30 секунд).
11. Опрессовка системы давлением для проверки герметичности (от 30 мин).

Из личного опыта: однажды при монтаже металлопластика я пропустил этап калибровки. В результате труба осталась слегка овальной, и при обжиме уплотнительное кольцо сместилось. Это привело к медленной протечке, которую обнаружили только после зашивки стен гипсокартоном.

Соблюдайте температурный режим: монтаж рекомендуется проводить при температуре от +5 до +30 градусов. При сильном морозе эластомерные кольца теряют эластичность, что повышает риск течи. Ошибкой новичков является повторный обжим одного и того же фитинга — это приводит к разрыву металла или деформации трубы.

Расчет материалов и стоимости

Количество соединительных узлов определяется по схеме разводки. Рекомендуется закладывать запас в 5-10% на случай брака или ошибок при резке. Стоимость узла складывается из цены самого фитинга и стоимости работы мастера.

Обзор производителей и брендов

Рынок делится на премиум-сегмент (европейские бренды из Германии и Италии) и бюджетный (Китай, Россия). Премиальные марки отличаются идеальной точностью отливки и использованием высококачественного никеля, который не облезает со временем.

При выборе марки следует обращать внимание на наличие сертификата соответствия ГОСТ или ISO. Бюджетные варианты часто имеют более толстые стенки, но худшее качество уплотнителей, что сокращает срок службы системы до 15-20 лет.

Преимущества и недостатки технологии

Метод обжима имеет свои сильные и слабые стороны, которые определяют его применение в конкретных условиях.

1. Высокая скорость монтажа за счет отсутствия необходимости ждать высыхания или остывания.
2. Гарантированная герметичность при использовании профессионального инструмента.
3. Отсутствие открытого огня, что позволяет работать в деревянных домах.
4. Минимальный риск ошибок по сравнению с пайкой.
5. Высокая устойчивость к гидроударам.
6. Простота сборки даже в труднодоступных местах.
7. Долговечность соединения, сопоставимая с цельной трубой.

1. Высокая стоимость специализированного обжимного инструмента.
2. Невозможность разобрать соединение без разрезания трубы.
3. Зависимость от точности калибровки трубы.
4. Более высокая цена самих фитингов по сравнению с резьбовыми.
5. Ограниченность в выборе профилей обжима под разные бренды.

Сравнение с альтернативными методами

Сравнение пресс-фитингов с другими способами соединения позволяет оценить целесообразность их применения.

Из личного опыта: при монтаже в узком сантехническом шкафу пайка меди была практически невозможна из-за риска сжечь соседние элементы. Использование пресс-клещей позволило собрать узел в пространстве 10х10 см за 15 минут.

Ценообразование и рекомендации по покупке

Стоимость деталей зависит от материала (сталь дороже латуни) и диаметра. Влияет также бренд и страна производства. Покупка в специализированных магазинах сантехники гарантирует оригинальность продукции.

Рекомендуется проверять наличие паспорта изделия и сертификатов соответствия. Стоит избегать покупки безымянных комплектующих на онлайн-маркетах, так как несоответствие профиля обжима даже на 0.1 мм может сделать соединение негерметичным.

Анализ отзывов и типичные ошибки

Профессиональные сантехники отмечают, что пресс-системы значительно облегчают работу, но требуют дисциплины. Основные жалобы владельцев домов связаны с использованием дешевых китайских аналогов, которые «потекли» через 2-3 года эксплуатации.

Типичные проблемы возникают при неправильном выборе насадок для пресс-клещей. Случай из практики: мастер использовал насадки от одного бренда для фитингов другого производителя. Визуально зажим выглядел нормально, но фактическая деформация металла была недостаточной, что привело к протечке при первом же скачке давления.

Ответы на часто задаваемые вопросы

Можно ли пережать фитинг повторно?
Нет, повторный обжим приведет к чрезмерной деформации металла, что может вызвать трещину в корпусе фитинга или раздавление трубы.

Как проверить соединение без подачи воды?
Визуально проверить невозможно. Единственный надежный способ — пневматическая или гидравлическая опрессовка с помощью специального насоса.

Какой инструмент лучше: ручной или электрический?
Для частного дома достаточно ручных клещей. При больших объемах работ электрический инструмент исключает усталость мастера и гарантирует одинаковую силу сжатия.

Совместимы ли фитинги разных брендов?
Только если они используют один и тот же стандарт профиля (например, TH или U). В противном случае соединение будет ненадежным.

Нужно ли использовать герметик или фум-ленту?
Нет, пресс-фитинги герметизируются за счет внутреннего кольца. Дополнительные уплотнители только помешают правильной посадке трубы.

Что делать, если труба зашла не до конца?
Такой фитинг нельзя использовать. Необходимо отрезать участок трубы и установить новую деталь.

Влияет ли чистота трубы на герметичность?
Да, стружка или грязь на торце могут повредить уплотнительное кольцо при вставке, что приведет к протечке.
