Поиск повреждений в электропроводке является стандартной задачей при ремонте или монтаже электрики. Процедура считается малосложной и занимает от 30 до 60 минут при наличии базовых навыков. Затраты ограничиваются стоимостью расходных материалов, если измерительный прибор уже имеется в наличии. Проверка целостности кабеля мультиметром позволяет точно определить место повреждения. Правильный подход исключает риск повторных поломок и обеспечивает безопасность эксплуатации сети.
Основы подготовки и безопасность
Работа с электрическими цепями требует предельной осторожности. Оценка сложности данной задачи низкая, достаточно понимать базовые принципы работы с током. Время выполнения зависит от общей длины провода и количества жил, подлежащих тестированию. Главным приоритетом остается техника безопасности: любые замеры проводятся только при полном отсутствии напряжения в сети, чтобы избежать поражения током или выхода прибора из строя.
Необходимые расходные материалы
Для восстановления кабеля после диагностики потребуются определенные расходные материалы. Основной упор делается на изоляционные средства и элементы фиксации.
- Изолента ПВХ черного цвета
- Изолента ПВХ цветная для маркировки
- Стяжки нейлоновые малые (100х2.5 мм)
- Стяжки нейлоновые средние (200х3.6 мм)
- Очиститель контактов в аэрозоле
- Наждачная бумага с мелким зерном
- Спиртовые салфетки для обезжиривания
- Термоусадочные трубки разного диаметра
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Изолента ПВХ | 1 рулон | 2-3 метра | 50 руб. | 50 руб. |
| Стяжки нейлоновые | 1 упаковка | 2-4 шт. | 100 руб. | 100 руб. |
| Очиститель контактов | 1 баллон | 10 мл | 300 руб. | 300 руб. |
| Наждачная бумага | 1 лист | 10 см | 30 руб. | 30 руб. |
| Маркер перманентный | 1 шт. | 1 шт. | 60 руб. | 60 руб. |

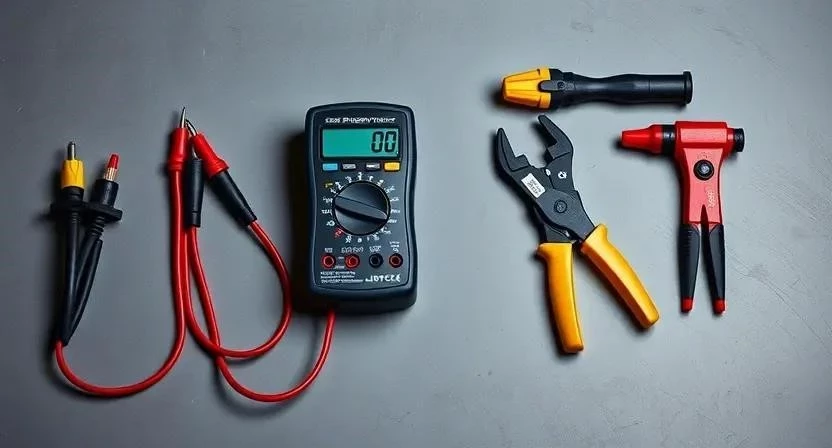

Инструментарий для диагностики
Качественный инструмент значительно ускоряет процесс поиска неисправности. Основным прибором выступает мультиметр, который может быть цифровым или аналоговым.
- Цифровой мультиметр с функцией прозвонки
- Стриппер для снятия изоляции
- Канцелярский или строительный нож
- Отвертка с диэлектрической ручкой
- Светодиодный фонарик для темных зон
- Индикаторная отвертка для проверки напряжения
- Плоскогубцы или пассатижи
Организация рабочего пространства
Подготовка помещения напрямую влияет на безопасность и скорость работы. Сначала необходимо обеспечить яркое освещение во всех точках доступа к кабелю. Затем следует полностью отключить электропитание в распределительном щитке. Обязательно проверьте отсутствие напряжения на концах провода с помощью индикатора, чтобы убедиться в безопасности проведения работ.

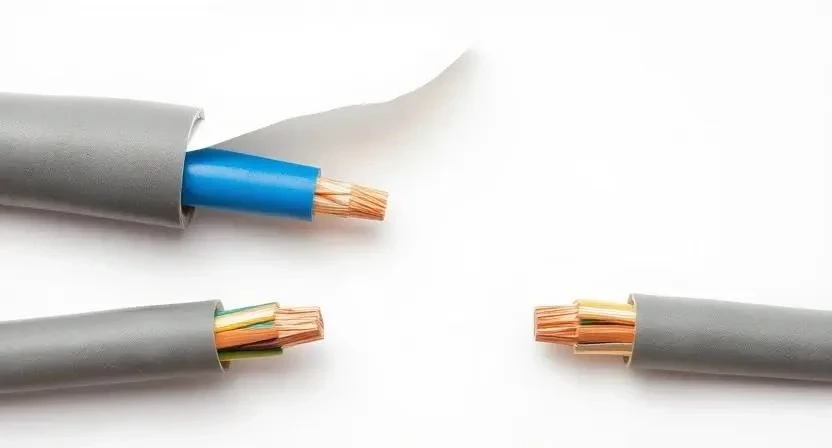

Подготовка жил кабеля
Подготовка поверхности исключает получение ложных результатов при измерении. С помощью стриппера или ножа аккуратно удаляется изоляция с концов кабеля на длину 2-3 см. Медные жилы очищаются от окислов и загрязнений с помощью наждачной бумаги или специального очистителя. Надежность фиксации кабеля в точках замера гарантирует стабильный контакт щупов.
Пример из опыта: Однажды я пытался провести замер без предварительной очистки меди. Мультиметр показал высокое сопротивление, что я ошибочно принял за обрыв, хотя проблема заключалась в сильном окислении поверхности жилы.
Алгоритм прозвонки кабеля
Процесс диагностики разделен на последовательные этапы для максимально точного результата.

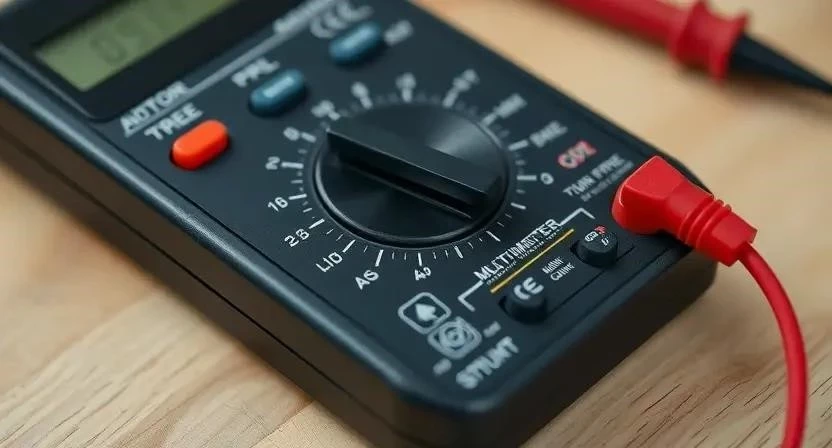

- Выбор режима мультиметра: переключите прибор в режим прозвонки (значок диода или звукового сигнала) или омметра (1 время: 1 мин).

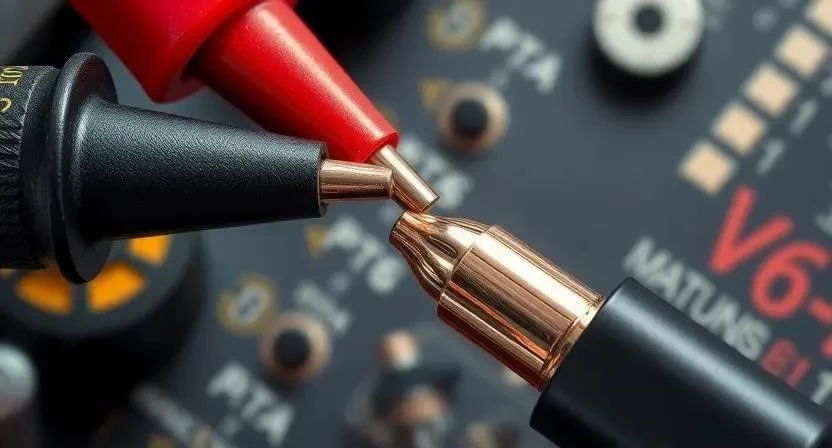

- Тестирование прибора: плотно прижмите щупы друг к другу, чтобы убедиться в наличии звукового сигнала или нулевого сопротивления (время: 30 сек).
- Подключение первого щупа: зафиксируйте один контакт прибора на одной из жил кабеля с одного конца (время: 1 мин).
- Подключение второго щупа: приложите второй контакт к той же жиле на противоположном конце кабеля (время: 1 мин).
- Интерпретация сигнала: при наличии звука или низких цифр на экране цепь считается целой, отсутствие сигнала означает обрыв (время: 1 мин).
- Проверка всех жил: повторите процедуру для каждой жилы кабеля по отдельности (время: 15-20 мин).
- Поиск короткого замыкания: приложите щупы к разным жилам одного кабеля; звук при таком тесте указывает на замыкание (время: 10 мин).
- Локализация обрыва: если сигнал отсутствует, проверяйте кабель поэтапно, разделяя его на участки до нахождения места разрыва (время: 20-30 мин).
| Этап проверки | Ожидаемый результат | Значение/Сигнал | |
|---|---|---|---|
| Проверка одной жилы | Звуковой сигнал | 0.1 — 2 Ом | Цепь цела |
| Проверка одной жилы | Тишина | OL / Бесконечность | Обрыв цепи |
| Проверка между жилами | Тишина | OL / Бесконечность | Изоляция в норме |
| Проверка между жилами | Звуковой сигнал | Низкое сопротивление | Короткое замыкание |
| Тест щупов | Звуковой сигнал | 0 Ом | Прибор исправен |
Пример из опыта: В ходе работ в загородном доме я обнаружил короткое замыкание между фазным проводом и заземлением. Проверка всех жил по отдельности помогла понять, что повреждение произошло в месте прохода кабеля через бетонную перегородку.
Технические особенности процесса
Существуют факторы, влияющие на точность замеров. Длина кабеля напрямую воздействует на показатели сопротивления: чем длиннее провод, тем выше будет значение Ом на экране мультиметра. Температурный режим также может влиять на проводимость, особенно в случае использования дешевых сплавов. Влажные кабели требуют особой осторожности, так как влага может создавать утечки тока, имитируя короткое замыкание. Важно использовать прибор, совместимый с типом и сечением проверяемого кабеля.
Типичные промахи при проверке
Новички часто допускают ошибки, которые приводят к порче оборудования или неверным выводам.
- Проведение измерений под напряжением, что ведет к сгоранию мультиметра.
- Плохой контакт щупа с жилой из-за наличия грязи или окислов.
- Использование режима вольтметра вместо режима прозвонки.
- Полное игнорирование проверки жилы заземления.
- Пропуск этапа проверки исправности самих щупов перед началом работ.
Экономическая составляющая
Сравнение затрат показывает значительную выгоду при самостоятельном поиске неисправности.
| Метод проверки | Точность | Скорость | Стоимость |
|---|---|---|---|
| Мультиметр | Высокая | Средняя | Низкая |
| Кабельный тестер | Высокая | Высокая | Средняя |
| Контрольная лампа | Низкая | Средняя | Низкая |
| Визуальный осмотр | Очень низкая | Высокая | Бесплатно |
| Профессиональный трассоискатель | Максимальная | Высокая | Высокая |
| Статья расходов | Своими руками | Работа мастера | Экономия |
|---|---|---|---|
| Диагностика | 0 руб. | 1500 руб. | 1500 руб. |
| Поиск места обрыва | 0 руб. | 2000 руб. | 2000 руб. |
| Расходные материалы | 250 руб. | 500 руб. | 250 руб. |
| 250 руб. | 4000 руб. | 3750 руб. |
Завершающие операции
После завершения всех тестов необходимо привести кабель в рабочее состояние. Зачищенные участки плотно изолируются с помощью изоленты или термоусадки. Проверенные жилы рекомендуется промаркировать цветным маркером для удобства последующего подключения. Повторную проверку стоит провести после окончательного монтажа кабеля в гофру или штробу.
Пример из опыта: Я всегда маркирую проверенные жилы разными цветами. Это позволяет избежать путаницы при подключении кабеля к распределительной коробке, особенно когда в одной линии задействовано более трех проводов.
Другие способы поиска неисправностей
Существуют альтернативные варианты, если мультиметр недоступен. Контрольная лампа позволяет определить наличие обрыва, но не дает данных о сопротивлении. Специализированные кабельные тестеры работают быстрее за счет автоматизации процесса и проверки нескольких жил одновременно. Визуальный осмотр эффективен только при наличии явных механических повреждений внешней оболочки кабеля.
Ответы на популярные вопросы
Что делать, если мультиметр молчит при прозвонке?
Сначала проверьте исправность прибора, замкнув щупы между собой. Если прибор работает, значит в жиле присутствует обрыв или контакт щупа с металлом затруднен из-за окислов.
Можно ли проверить кабель под нагрузкой?
Нет, режим прозвонки и измерения сопротивления предназначен только для обесточенных цепей. Подача напряжения в этом режиме приведет к выходу прибора из строя.
Какой мультиметр выбрать для дома?
Достаточно любого цифрового мультиметра среднего ценового сегмента, имеющего функцию звукового сигнала (прозвонки) и измерение сопротивления в диапазоне до 20 МОм.
Как найти обрыв внутри стены?
Необходимо разделить линию на сегменты, используя распределительные коробки. Прозванивая каждый отрезок по отдельности, можно локализовать поврежденный участок стены для вскрытия.
