Особенности подготовки к электромонтажу
Перед началом работ необходимо оценить уровень сложности проекта. Базовые знания электротехники помогут избежать критических ошибок при сборке электрической цепи. Весь процесс от разметки до финальной проверки занимает около 15–20 рабочих часов. Главным требованием является строгая электробезопасность: все манипуляции проводятся только при полностью обесточенной сети с обязательной проверкой отсутствия напряжения индикатором.
Перечень необходимых материалов
Для качественного монтажа освещения потребуются следующие компоненты:
- Медный кабель ВВГнг-LS сечением 3х1.5 или 3х2.5
- Подрозетники для фиксации механизмов
- Проходные выключатели (комплект механизмов)
- Клеммники WAGO или винтовые соединители
- Изолента ПВХ для дополнительной изоляции
- Дюбель-гвозди для крепления коробок
- Грунтовка глубокого проникновения для стен
- Шпаклевка для заделки штроб и отверстий
| Материал | Количество (пример) | Расход на м2/ед. | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 20 м | по схеме | 60 руб. | 1200 руб. |
| Проходной выключатель | 2 шт. | 1 шт. на точку | 450 руб. | 900 руб. |
| Подрозетник | 2 шт. | 1 шт. на точку | 50 руб. | 100 руб. |
| Клеммники WAGO | 10 шт. | по необходимости | 25 руб. | 250 руб. |
| Шпаклевка | 1 уп. | 0.5 кг на точку | 300 руб. | 300 руб. |

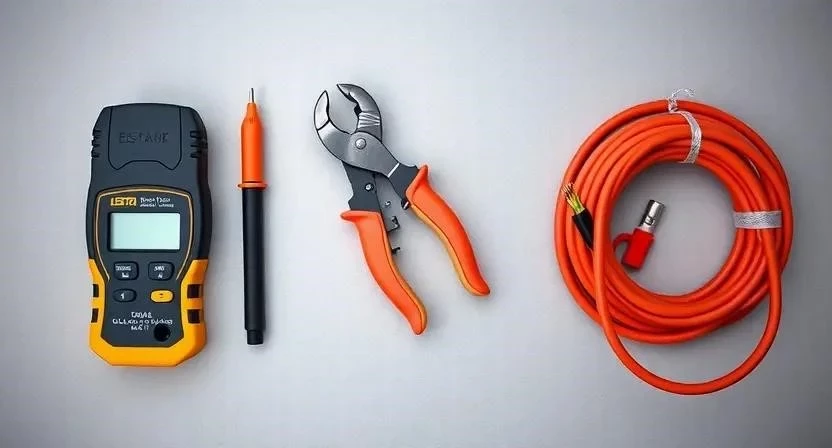

Инструментарий для проведения работ
Эффективность монтажа зависит от наличия подходящего оборудования:
- Индикаторная отвертка для проверки фазы
- Стриппер для быстрой зачистки изоляции
- Пассатижи или кусачки для резки провода
- Строительный уровень для выравнивания подрозетников
- Перфоратор для создания отверстий
- Штроборез с пылесосом для прокладки кабеля
- Рулетка для точной разметки
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы и проверка тока | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800 руб. |
| Перфоратор | Бурение отверстий в бетоне/кирпиче | Обязательно | 5000 руб. |
| Штроборез | Создание каналов под кабель | Желательно (аренда) | 1000 руб./сут |
| Уровень | Контроль горизонтали и вертикали | Обязательно | 500 руб. |
Организация рабочего пространства
Очистка стен от пыли и лишнего мусора позволяет точно нанести разметку мест установки. Сначала определяют точки расположения выключателей и распределительных коробок. Электропитание в щитке отключается полностью, после чего ставится предупреждающая табличка. Поверхности пола и мебели защищаются полиэтиленовой пленкой.

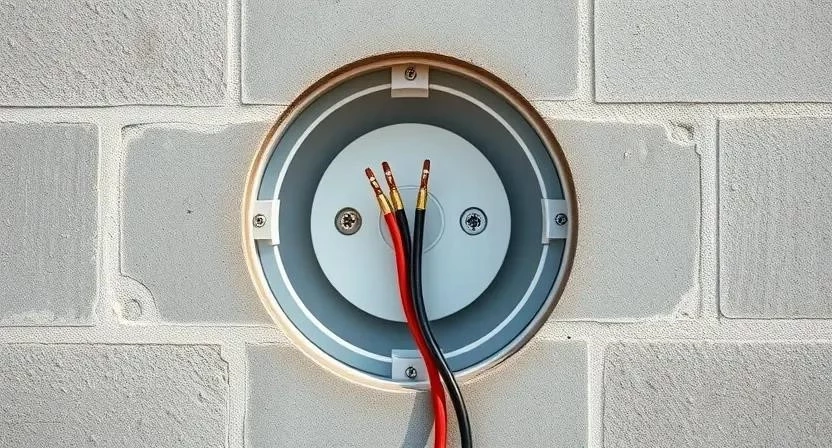

Подготовка поверхности стен
Штробление стен выполняется строго согласно разметке для укладки кабеля. Подрозетники фиксируются в отверстиях с помощью уровня, чтобы клавиши не были перекошены. Важно проверить глубину посадки, чтобы провод не перегибался слишком сильно. После установки пластиковых стаканов отверстия обрабатываются грунтовкой.
Пример из практики: Однажды при установке подрозетника в старом доме обнаружилось, что стена слишком рыхлая. Пришлось использовать монтажную пену для надежной фиксации, иначе механизм выпадал при нажатии клавиши.
Пошаговая технология монтажа
- Разметка схемы расположения всех элементов (1 час).
- Прокладка кабеля от распределительного щитка к первому выключателю (3 часа).
- Соединение двух выключателей перекидными контактами (2 часа).
- Подключение линии питания к светильнику (2 часа).
- Монтаж механизмов выключателей в подрозетники (2 часа).
- Проверка всех соединений в распределительных коробках (1 час).
- Тестирование системы под напряжением (1 час).
- Установка декоративных рамок и клавиш (1 час).
Технология предполагает, что фаза приходит на первый выключатель, затем два перекидных провода соединяют его со вторым устройством, а выход со второго идет на лампу. Пример из практики: При монтаже в длинном коридоре я забыл оставить запас провода в подрозетнике. Пришлось переделывать соединение, так как кабеля не хватило для комфортного подключения к клеммам.
| Этап | Время | Особенности |
|---|---|---|
| Разметка | 1 час | Соблюдение высоты 90 см от пола |
| Штробление | 5 часов | Использование пылесоса |
| Прокладка кабеля | 5 часов | Соблюдение радиусов изгиба |
| Подключение | 4 часа | Использование клеммников WAGO |
| Финишный монтаж | 2 часа | Проверка уровня рамок |
Технические нюансы и требования
Температурный режим кабеля должен соответствовать условиям эксплуатации помещения. Оптимальным выбором является сечение провода 1.5 кв. мм для линий освещения. Все клеммы затягиваются плотно, чтобы исключить перегрев из-за плохого контакта. Рекомендуется использовать выключатели одной серии для единообразия внешнего вида и совместимости рамок.
Типичные ошибки при установке
Несоблюдение правил монтажа ведет к сбоям в работе системы:
- Ошибка в схеме подключения (перепутан фаза и ноль).
- Использование кабеля с недостаточным сечением.
- Слабая затяжка винтов в контактной группе.
- Отсутствие заземления в металлических коробках.
- Монтаж кабеля без гофры в бетонных стенах.
Пример из практики: Столкнулся с ситуацией, когда заказчик использовал разные типы проходных выключателей. В итоге один механизм не подошел к рамке другого, и пришлось менять всю фурнитуру.
Расчет стоимости работ и материалов
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Материалы (кабель, коробки) | комплект | 2500 руб. | 2500 руб. |
| Выключатели (2 шт) | 2 шт. | 450 руб. | 900 руб. |
| Работа мастера (монтаж) | — | 4000 руб. | 4000 руб. |
| Расходники (дюбели, изолента) | — | 300 руб. | 300 руб. |
| ИТОГО | — | — | 7700 руб. |
| Вариант | Стоимость | Экономия |
|---|---|---|
| Своими руками | 3700 руб. | 4000 руб. |
| С наймом мастера | 7700 руб. | 0 руб. |
Эксплуатация и уход
Контакты рекомендуется проверить через год эксплуатации на предмет ослабления зажимов. Клавиши очищаются влажной салфеткой без использования агрессивных растворителей. Срок службы качественных механизмов составляет до 20–25 лет при соблюдении норм нагрузки.
Современные альтернативы
Беспроводные выключатели позволяют избежать штробления стен. Умные реле интегрируют освещение в систему «умный дом», давая возможность управления со смартфона. Дистанционные модели работают по радиоканалу. Сравнение показывает, что классическая схема надежнее, но умный дом функциональнее.
Ответы на часто задаваемые вопросы
Можно ли поставить 3 выключателя на одну лампу?
Да, в этом случае между двумя проходными выключателями устанавливается один перекрестный выключатель.
Чем отличается проходной от перекрестного?
Проходной используется для управления из двух точек, перекрестный — для трех и более.
Как найти обрыв провода в стене?
Для этого используется мультиметр или специальный трассоискатель.
Можно ли использовать старую алюминиевую проводку?
Не рекомендуется из-за хрупкости металла и высокого риска окисления контактов.
Какой кабель лучше выбрать?
Оптимальным вариантом считается ВВГнг-LS из-за негорючести и отсутствия токсичного дыма.
Нужен ли ноль на самом выключателе?
Нет, на выключатель подается только фазный провод.
Можно ли поставить диммер в проходную схему?
Можно, но только используя специализированные проходные диммеры.
