Правильный расчет электрической защиты обеспечивает пожарную безопасность всего здания и сохранность бытовой техники. Ошибки в выборе оборудования приводят к оплавлению изоляции за считанные минуты перегрузки, при этом стоимость одного неправильно подобранного модуля начинается от нескольких сотен рублей. Подбор номинала автомата под сечение кабеля: как выбрать правильно — эта задача требует точного соблюдения технических норм. Грамотный подход позволяет создать надежную систему электроснабжения, исключающую риск короткого замыкания.
Основы электротехнического расчета
Номинальный ток автомата определяет порог, при котором устройство отключит питание линии для предотвращения перегрева провода. Важно понимать разницу между сечением (физическим размером жилы в мм2) и током (интенсивностью потока электронов в амперах). На проведение базовых расчетов обычно уходит от 15 до 30 минут. Замена автоматических выключателей становится обязательной при обновлении кабельных линий или существенном увеличении мощности подключаемых приборов.
Выбор кабельной продукции и модулей защиты

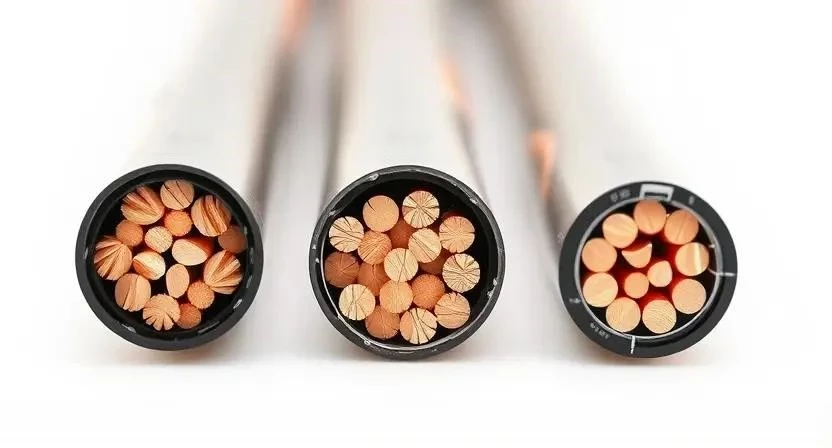

Для монтажа используются медные кабели (например, ВВГнг) или алюминиевые провода, которые имеют разные показатели проводимости. Автоматические выключатели различаются по характеристикам расцепителей: B, C и D, что влияет на скорость срабатывания при пусковых токах.
- Медный кабель ВВГнг 1.5 мм2
- Медный кабель ВВГнг 2.5 мм2
- Медный кабель ВВГнг 4 мм2
- Алюминиевый провод 2.5 мм2
- Алюминиевый провод 4 мм2
- Автомат с характеристикой B 16А
- Автомат с характеристикой C 16А
- Автомат с характеристикой C 25А
- DIN-рейка для монтажа
- Клеммные соединители
- Кабельные стяжки
- Изоляционная лента
| Сечение медного кабеля (мм2) | Рекомендуемый номинал автомата (А) | Максимальная нагрузка (кВт) | Типичное применение | Степень защиты |
|---|---|---|---|---|
| 1.5 | 10 | 2.2 | Освещение | Высокая |
| 2.5 | 16 | 3.5 | Розетки | Высокая |
| 4 | 25 | 5.5 | Мощные приборы | Средняя |
| 6 | 32 | 7.0 | Электроплиты | Средняя |
| 10 | 50 | 11.0 | Ввод в дом | Базовая |
Инструментарий для электромонтажа

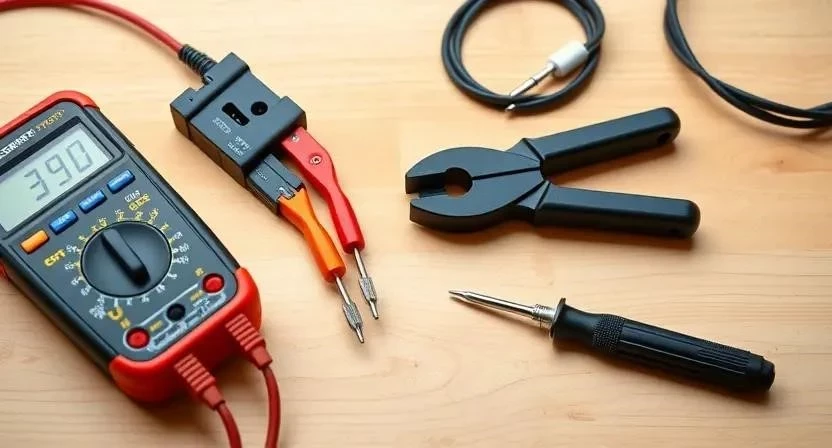

Качественное выполнение работ невозможно без специализированного оборудования. Мультиметр необходим для замера напряжения и проверки целостности цепи, а стриппер позволяет зачищать изоляцию без повреждения токопроводящей жилы. Индикаторы напряжения используются для подтверждения полного обесточивания сети перед началом работ.
- Мультиметр — проверка напряжения и прозвонка
- Стриппер — аккуратная зачистка кабеля
- Отвертка Phillips — затяжка винтовых клемм
- Отвертка плоская — монтаж модулей на рейку
- Индикатор напряжения — контроль безопасности
- Пассатижи — обрезка и загиб проводов
- Фонарь налобный — освещение внутри щитка
Организация безопасности в помещении

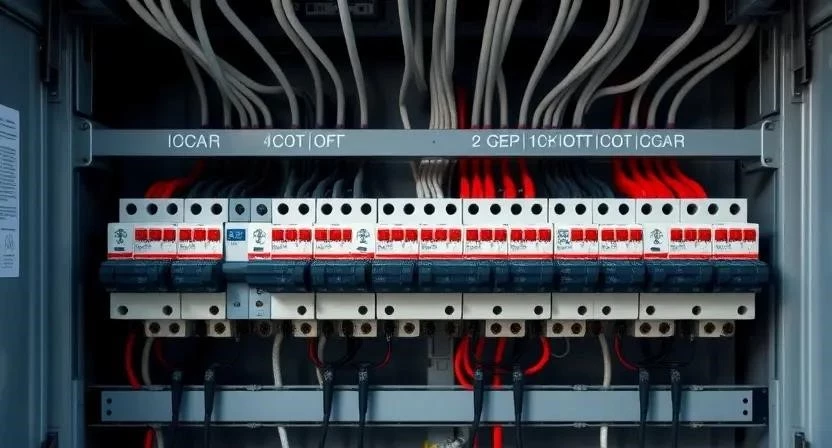

Работа с электричеством требует строгого соблюдения протоколов безопасности. Первым шагом является полное обесточивание сети путем отключения вводного автомата. После этого обязательно проводится проверка отсутствия напряжения во всех точках подключения. Организация рабочего места в распределительном щитке должна включать достаточное пространство для маневров и отсутствие посторонних предметов, которые могут вызвать замыкание.
Диагностика и подготовка проводки
Ревизия существующей электропроводки позволяет выявить скрытые дефекты. Необходимо проверить состояние изоляции на предмет трещин или оплавлений, а также произвести замеры фактического сечения кабеля, так как маркировка не всегда соответствует реальности. Очистка контактов от окислов гарантирует плотное прилегание жилы к клемме автомата.
Пример из практики: Однажды при ревизии старого фонда я обнаружил, что заявленное сечение 2.5 мм2 на деле оказалось 1.5 мм2 из-за некачественного кабеля, что потребовало полной замены линии для обеспечения безопасности.
Порядок установки и настройки защиты
Процесс подбора и монтажа защиты состоит из последовательных этапов, где каждый шаг влияет на итоговую надежность системы.
- Определение суммарной мощности всех потребителей на линии (10 мин).
- Расчет тока нагрузки по формуле I = P / (U * cos φ) (5 мин).
- Выбор сечения кабеля, исходя из полученного значения тока (5 мин).
- Подбор номинала автомата с учетом небольшого запаса (5 мин).
- Проверка выбранных параметров по таблицам ПУЭ (10 мин).
- Выбор характеристики расцепителя B, C или D в зависимости от нагрузки (5 мин).

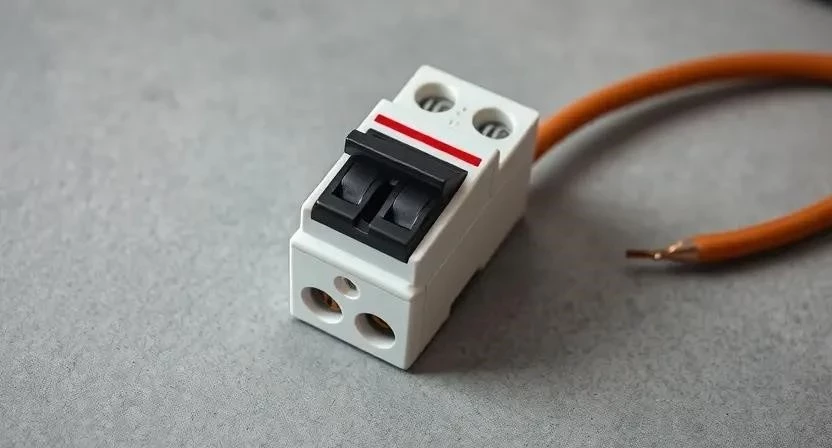

- Монтаж выбранного автомата в распределительный щиток на DIN-рейку (15 мин).
- Подключение кабеля к клеммам с соблюдением зачистки (10 мин).
- Проверка надежности затяжки всех контактов (5 мин).
- Тестирование линии под реальной нагрузкой (15 мин).
- Маркировка автомата для удобства эксплуатации (5 мин).
- Фиксация всех проводов и закрытие дверцы щитка (10 мин).
| Сечение алюминиевого провода (мм2) | Допустимый ток (А) | Рекомендуемый автомат (А) | Способ прокладки | Риск перегрева |
|---|---|---|---|---|
| 2.5 | 19 | 16 | В штробе | Средний |
| 4 | 25 | 20 | В трубе | Средний |
| 6 | 32 | 25 | Открытый | Низкий |
| 10 | 45 | 40 | Открытый | Низкий |
| 16 | 60 | 50 | Открытый | Низкий |
| Характеристика | Ток срабатывания | Область применения | Скорость реакции | Особенность |
|---|---|---|---|---|
| B | 3-5 номиналов | Освещение, электроника | Очень высокая | Чувствителен к малым токам |
| C | 5-10 номиналов | Бытовые розетки | Средняя | Универсальный вариант |
| D | 10-20 номиналов | Мощные двигатели | Низкая | Устойчив к пусковым токам |
| B (сравнение) | Быстрый | Дом/Квартира | Мгновенно | Для тонких кабелей |
| C (сравнение) | Стандарт | Общее назначение | Стандартно | Оптимален для ВВГнг |
Технические особенности эксплуатации
Способ прокладки кабеля существенно влияет на его теплоотдачу. Провод, уложенный в стене или в трубе, греется сильнее, чем кабель при открытом монтаже, что может потребовать снижения номинала автомата. Температура окружающей среды также играет роль: при сильном нагреве воздуха допустимый ток кабеля снижается. На длинных линиях (более 30-50 метров) возникает падение напряжения, что требует увеличения сечения жилы даже при небольшой нагрузке.
Пример из практики: При прокладке кабеля в гофре внутри стены заметил, что перегрев происходит быстрее, чем при открытом монтаже, поэтому выбрал автомат с чуть меньшим номиналом для создания дополнительного запаса безопасности.
Типичные промахи при монтаже
Ошибки в электромонтаже часто приводят к аварийным ситуациям. Самым опасным является установка слишком мощного автомата на тонкий кабель, что фактически отключает защиту от перегрузки.
- Использование алюминиевых проводов с медными автоматами без специальных переходов.
- Игнорирование пусковых токов мощного оборудования (холодильники, насосы).
- Недостаточная затяжка винтовых соединений в клеммах.
- Применение несертифицированных дешевых модулей защиты.
- Смешивание разных типов кабелей в одной линии.
Финансовые затраты на устройство линии
Стоимость одного узла защиты складывается из цены самого автомата, кабеля и трудозатрат. Самостоятельный монтаж позволяет сэкономить на оплате услуг электрика, но требует наличия инструмента и знаний.
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| Автомат C16 (бренд средний) | 1 шт. | 450 руб. | 450 руб. |
| Кабель ВВГнг 3х2.5 (на 15м) | 15 м | 80 руб/м | 1200 руб. |
| Гофра ПВХ (на 15м) | 15 м | 20 руб/м | 300 руб. |
| Крепеж и расходники | 1 компл. | 200 руб. | 200 руб. |
| Работа мастера (монтаж) | 1 линия | 1500 руб. | 1500 руб. |
При самостоятельном выполнении работ экономия составляет около 1500-2000 рублей на одной линии, однако вызов профессионала гарантирует соблюдение всех норм ПУЭ.
Техническое обслуживание системы
После завершения монтажа система требует периодического контроля. Рекомендуется раз в год проводить протяжку всех винтовых контактов, так как металл подвержен тепловому расширению и сжатию, что ведет к ослаблению соединений. Проверка температуры корпуса автомата под максимальной нагрузкой с помощью бесконтактного термометра поможет вовремя обнаружить плохой контакт. Срок службы качественного оборудования составляет от 10 до 20 лет.
Пример из практики: Спустя год после монтажа при плановой протяжке контактов обнаружил ослабленный винт на автомате 25А, что могло привести к искрению и оплавлению пластикового корпуса.
Современные способы защиты сети
Вместо обычных автоматических выключателей целесообразно использовать УЗО (устройства защитного отключения) или дифавтоматы. Дифференциальный автомат объединяет в себе функции защиты от перегрузки и защиты от утечки тока, что критически важно для влажных помещений. Современные системы защиты позволяют более гибко настраивать пороги срабатывания, обеспечивая максимальную безопасность людей и имущества.
Ответы на популярные вопросы
Можно ли поставить автомат 25А на кабель 2.5 мм2?
Нет, это опасно. Допустимый ток для такого сечения ниже, и кабель начнет греться раньше, чем автомат сработает.
Чем отличается характеристика B от C?
Характеристика B срабатывает быстрее при меньшем скачке тока, C — более устойчива к кратковременным пусковым токам.
Что будет, если автомат не подходит под сечение?
Если номинал слишком велик, кабель сгорит до того, как сработает защита. Если слишком мал — автомат будет постоянно отключаться без видимых причин.
Как определить сечение кабеля без прибора?
Посмотреть маркировку на оболочке кабеля или измерить диаметр жилы штангенциркулем, затем перевести в площадь сечения.
Нужно ли менять автоматы при переходе с алюминия на медь?
Да, так как медный кабель имеет другие характеристики проводимости и требует соответствующего пересчета номиналов.
Какой автомат ставить на освещение?
Обычно используется кабель 1.5 мм2 и автомат номиналом 10А.
Какой автомат ставить на розетки в кухню?
Для стандартных розеток с кабелем 2.5 мм2 ставится автомат на 16А. Для мощных электроплит — 25А или 32А с соответствующим кабелем.
Влияет ли бренд автомата на его номинал?
Номинал остается прежним, но качество компонентов влияет на точность срабатывания и долговечность устройства.
