Ошибки при обжиме труб: топ главных промахов и способы их решения

Монтаж систем водоснабжения требует высокой точности, так как любая недоработка в узлах соединения приводит к аварийным ситуациям. Ошибки при обжиме труб: топ главных промахов и способы их решения становятся критически важными при работе с металлопластиком, медью или PEX. Процесс требует использования специализированного инструмента и строгого соблюдения технологии. Правильный подход исключает риск протечек и продлевает срок службы коммуникаций.

Оценка готовности к работе

Выполнение обжима требует базовых навыков работы с ручным и электроинструментом. Сложность процесса оценивается как средняя, однако отсутствие опыта часто приводит к браку соединений. Время выполнения одного узла составляет от 5 до 15 минут, включая подготовку. Температурный режим монтажа должен быть стабильным; при слишком низких температурах пластиковые трубы становятся хрупкими, что затрудняет их посадку в фитинг.

Подбор комплектующих

Для обеспечения герметичности необходимо использовать совместимые трубы и фитинги одного производителя или проверенных брендов. Металлопластиковые трубы требуют соответствующих пресс-фитингов, в то время как медные системы используют свои стандарты обжима. Расчет количества материалов производится с запасом 5-10% на возможный брак или ошибки при резке. Качественные комплектующие лучше приобретать в специализированных магазинах сантехники.

Инструментарий для монтажа

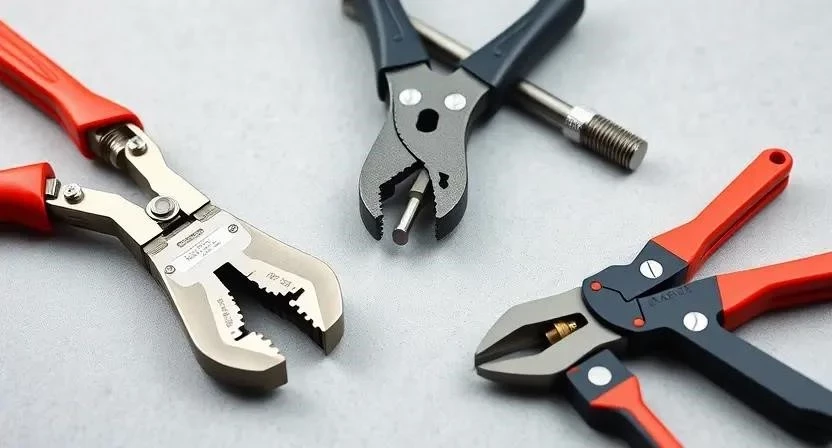

Основным инструментом являются пресс-клещи, подобранные под конкретный диаметр и профиль фитинга. Для подготовки трубы обязательно используются труборез и калибратор. Рулетка и маркер помогают точно разметить глубину посадки. При ограниченном бюджете возможна аренда профессионального оборудования, что выгоднее покупки дешевых аналогов, которые часто дают недожим.

Организация рабочего места

Свободный доступ к узлам системы позволяет выполнять обжим без перекосов. Рабочее пространство должно быть очищено от строительного мусора, чтобы грязь не попала внутрь трубы. Поверхности, прилегающие к месту монтажа, рекомендуется защитить пленкой или картоном. Правильное освещение зоны работ помогает контролировать плотность посадки фитинга.

Обработка заготовок

Качественный рез выполняется строго перпендикулярно оси трубы с помощью трубореза. После резки обязательно удаляются заусенцы, которые могут повредить уплотнительное кольцо фитинга. Калибратор восстанавливает круглую форму отверстия, устраняя овальность после сжатия. Внутренний слой трубы проверяется на чистоту и отсутствие посторонних частиц. Готовность трубы подтверждается отсутствием острых краев и соответствием внутреннего диаметра стандарту.

Алгоритм выполнения обжима

Процесс монтажа состоит из последовательных действий, где каждый этап влияет на итоговую герметичность.

1. Замер необходимого отрезка трубы с учетом глубины посадки в фитинг (1-2 мин).
2. Отрезка трубы труборезом под углом 90 градусов (1 мин).
3. Снятие фаски и удаление заусенцев калибратором (1 мин).
4. Разметка глубины входа трубы в фитинг маркером (1 мин).
5. Очистка торца трубы от пыли и стружки (1 мин).
6. Аккуратная посадка трубы в фитинг до метки маркера (2 мин).
7. Проверка соосности трубы и соединителя (1 мин).
8. Установка пресс-клещей в правильном положении относительно фитинга (1 мин).
9. Сжатие рукояток до полного срабатывания механизма (1 мин).
10. Визуальный контроль формы обжимного кольца (1 мин).
11. Повторная проверка плотности посадки (1 мин).
12. Проведение пробного пуска воды или опрессовка (10-20 мин).

Пример из практики: Однажды я забыл использовать калибратор на PEX-трубе, что привело к задиру внутреннего слоя. В результате уплотнительное кольцо сместилось, и через неделю появилась микропротечка.

Технические тонкости

Температура окружающей среды влияет на эластичность пластика: при сильном охлаждении труба может не зайти в фитинг до конца. Важно следить за соосностью, так как перекос приводит к неравномерному распределению давления при обжиме. Время выдержки соединения перед подачей давления обычно не требуется, но рекомендуется подождать несколько минут. Использование фитингов разных брендов допустимо только при полном совпадении технических стандартов и профиля обжима.

Разбор типичных промахов

Ошибки при монтаже часто становятся следствием спешки или использования неподходящего инструмента.

1. Недожим: возникает при использовании изношенных клещей или неполном сжатии рукояток, что ведет к протечкам.
2. Пережим: чрезмерное усилие может деформировать трубу, создавая узкое место и ослабляя структуру материала.
3. Отсутствие калибровки: заусенцы повреждают резиновые уплотнители, вызывая капельный брак.
4. Ошибка в диаметре: использование насадок, не соответствующих размеру трубы, делает соединение бесполезным.
5. Смещение трубы: если труба не дошла до конца, фитинг не зафиксирует ее надежно.

Пример из практики: При использовании бюджетных пресс-клещей заметил, что профиль обжима не полностью прилегал к фитингу. Соединение «гуляло», и только замена инструмента на профессиональный решила проблему.

Финансовые расчеты

Стоимость монтажа складывается из затрат на расходные материалы и оплаты труда или аренды инструмента.

При вызове мастера стоимость работы за один узел обжима может составлять от 300 до 700 рублей. Самостоятельный монтаж позволяет сэкономить до 50% бюджета, однако требует наличия или аренды инструмента.

Контроль качества и эксплуатация

После завершения всех работ обязательным этапом является гидравлическое испытание (опрессовка). Система заполняется водой, и давление поднимается выше рабочего в 1.5 раза. Контроль давления осуществляется в течение нескольких часов; падение стрелки манометра указывает на утечку. Признаками износа в будущем могут стать потемнения вокруг фитингов или появление конденсата в местах соединений.

Сравнение методов соединения

Обжим является одним из многих способов сборки трубопроводов, каждый из которых имеет свои особенности.

• Обжим: высокая скорость монтажа.
• Обжим: не требует нагрева материалов.
• Пайка: более высокая монолитность соединения.
• Пайка: риск пережечь пластик при перегреве.
• Сварка: максимальная надежность для полиэтилена.
• Сварка: необходимость в громоздком оборудовании.
• Резьба: простота разбора конструкции.
• Резьба: необходимость использования герметиков.

Ответы на частые вопросы

Ниже приведены ответы на наиболее распространенные вопросы по технологии обжима.

• Можно ли переобжать фитинг? Нет, повторный обжим того же места приведет к деформации металла и потере герметичности.
• Что делать, если труба прокрутилась? Необходимо разрезать соединение и собрать его заново с новым фитингом.
• Как выбрать пресс-клещи? Ориентируйтесь на профиль фитинга (TH, U, V) и диаметр используемых труб.
• Нужен ли герметик при обжиме? Нет, герметичность обеспечивается уплотнительным кольцом и плотным прилеганием металла.
• Влияет ли бренд трубы на выбор инструмента? Да, разные производители могут использовать разные стандарты профиля.
• Как проверить качество обжима без воды? Визуально проверить равномерность деформации кольца по всему периметру.
• Можно ли обжимать трубы в морозе? Не рекомендуется, так как пластик теряет эластичность и может треснуть.

Пример из практики: Когда клиент просил переобжать уже зажатый фитинг, чтобы «наверняка», я объяснил, что это приведет к чрезмерному сжатию и разрыву трубы. В итоге мы провели опрессовку, которая подтвердила герметичность первого обжима.
