Организация инженерных сетей в квартире представляет собой один из самых ответственных этапов капитального ремонта. Процесс требует высокой точности, так как ошибки в разводке электрики или сантехники исправляются только путем демонтажа готовой отделки. В среднем монтаж коммуникаций до отделки занимает от 7 до 21 дня, а стоимость работ существенно зависит от площади объекта и сложности проекта. Правильный подход к этому этапу гарантирует долговечность всех систем и безопасность эксплуатации жилья.
Предварительный анализ перед началом работ
Данный этап требует от исполнителя базовых навыков в области электротехники и сантехники. Оценка сложности проекта зависит от количества точек освещения, розеток и конфигурации мокрых зон. Оптимальным временем для старта является период после демонтажа старых покрытий, но строго до начала штукатурных работ. Это позволяет скрыть все магистрали внутри стен, не повреждая чистовой слой.
Перечень необходимых материалов
Для качественной реализации проекта потребуется комплекс комплектующих, подобранных с учетом нагрузки на сеть и давления в системе водоснабжения. Рекомендуется использовать сертифицированные бренды, чтобы избежать протечек или коротких замыканий.
- Медный кабель (разного сечения для освещения и розеток);
- Гофрированная труба (ПВХ или ПНД) для защиты проводки;
- Подрозетники для разных типов стен (бетон, гипсокартон);
- Трубы из сшитого полиэтилена или полипропилена;
- Фитинги, угольники и тройники для водопровода;
- Крепежные клипсы и дюбель-хомуты;
- Распределительные коробки;
- Герметик силиконовый и монтажная пена.
Примерный расчет и стоимость материалов представлены в таблице:
| Материал | Расход на м2 (ориентир) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 3-5 м | 60 руб/м | 4500 руб |
| Гофра ПВХ 20мм | 3-4 м | 25 руб/м | 2000 руб |
| Труба сшитый полиэтилен | 1-2 м | 120 руб/м | 3000 руб |
| Подрозетники | 1-2 шт | 50 руб/шт | 600 руб |
| Штукатурка для заделки | 0.5 кг | 40 руб/кг | 1200 руб |

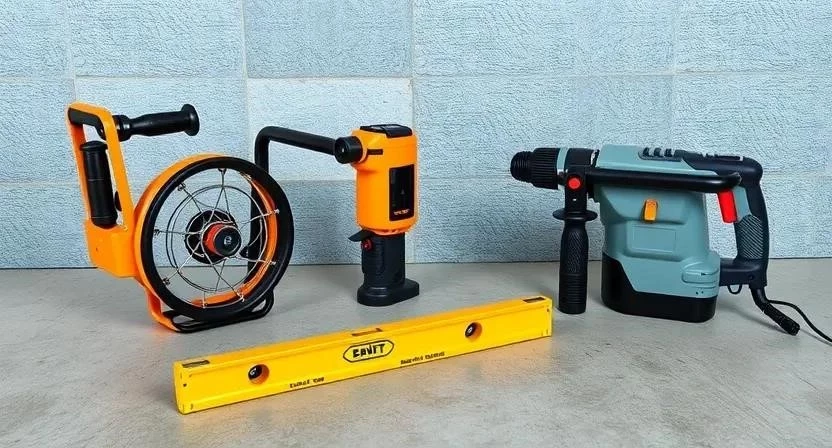

Инструментарий для прокладки сетей
Правильный подбор оборудования ускоряет процесс и повышает качество штробления. Дорогостоящие позиции, такие как штроборез, целесообразно брать в аренду на несколько дней, чтобы сэкономить бюджет.
- Перфоратор — для глубоких отверстий и демонтажа;
- Штроборез — для создания ровных каналов в бетоне;
- Строительный уровень — контроль горизонтали и вертикали;
- Кусачки и стриппер — работа с кабелем;
- Обжимной инструмент — для фитингов сшитого полиэтилена;
- Строительный пылесос — удаление пыли при штроблении;
- Рулетка и маркер — разметка точек.
| Инструмент | Назначение | Статус | Ориентировочная цена (аренда/покупка) |
|---|---|---|---|
| Штроборез | Создание пазов под кабель | Обязательно | 500-800 руб/сут |
| Перфоратор | Бурение отверстий | Обязательно | 3000-8000 руб |
| Уровень | Выравнивание подрозетников | Обязательно | 800-1500 руб |
| Обжимной инструмент | Соединение труб PEX | Желательно | 1000 руб/сут |
| Пылесос | Очистка помещения | Желательно | 600 руб/сут |
Организация рабочего пространства
Свободное помещение позволяет избежать случайных повреждений коммуникаций и ускоряет перемещение мастера. Необходимо полностью освободить комнаты от мебели и текстиля. Пол застилается плотной полиэтиленовой пленкой или оргалитом, чтобы защитить стяжку от ударов инструментом. Заранее организуется место для сбора строительного мусора в мешки для оперативного выноса.
Подготовка поверхностей стен
Очистка стен от старых обоев, краски или отслоившейся штукатурки обязательна для точной разметки. Специалист проверяет геометрию углов и общую плоскость, чтобы понять глубину будущих штроб. Грунтовка поверхности предотвращает чрезмерное пыление и улучшает сцепление с раствором при заделке пазов. Крупные дефекты и трещины устраняются до начала прокладки труб и кабелей.
Технологический процесс монтажа
Последовательность действий строго регламентирована для исключения пересечения сетей и ошибок в подключении. Из личного опыта: всегда перепроверяйте схему расстановки мебели перед разметкой розеток, чтобы выключатель не оказался за шкафом.
- Составление плана и разметка (4-8 часов). Нанесение на стены всех точек вывода воды, газа, розеток и выключателей.
- Штробление (1-3 дня). Прорезание каналов под электропроводку и водопровод с помощью штробореза.
- Установка подрозетников (4-6 часов). Вырезание отверстий и фиксация стаканов на гипсовый раствор.
- Прокладка кабелей (1-2 дня). Укладка проводов в гофре по вертикальным и горизонтальным линиям.
- Монтаж водоснабжения и канализации (1-2 дня). Установка труб с соблюдением необходимых уклонов.
- Размещение распределительных коробок (4-8 часов). Монтаж узлов соединения проводов в верхней части стен.
- Системы вентиляции и кондиционирования (1-2 дня). Прокладка трасс для фреона и воздуховодов.
- Подключение к щитку и стоякам (1 день). Соединение всех внутренних линий с общими магистралями дома.
- Герметизация проходов (4-6 часов). Заполнение отверстий в стенах монтажной пеной или герметиком.
- Проверка систем (4-8 часов). Прозвонка электрических цепей и опрессовка труб водой.
- Крепежная фиксация (4-6 часов). Закрепление всех линий клипсами для исключения провисания.
- Финальный тест (4 часа). Проверка работы системы под максимальной нагрузкой и давлением.
Технические нюансы и требования
Соблюдение температурного режима в помещении (от +5 до +25°C) критично при работе с гипсовыми смесями и герметиками. Высокая влажность может замедлить высыхание заделки штроб, что отодвинет сроки штукатурки. Время полного застывания растворов в пазах составляет от 24 до 72 часов. Важно следить за совместимостью материалов: например, нельзя использовать металлические хомуты для пластиковых труб без прокладок. Из личного опыта: использование строительного пылесоса, подключенного к штроборезу, сокращает время уборки в 5 раз.
Типичные ошибки при установке
Несоблюдение правил монтажа ведет к дорогостоящему ремонту в будущем. Основные промахи новичков включают:
- Прокладка кабеля по диагонали, что затрудняет последующий монтаж полок или картин.
- Отсутствие заземления в розетках, что опасно для бытовой техники и людей.
- Неправильный уклон канализационных труб, приводящий к постоянным засорам.
- Отсутствие итоговой схемы разводки, из-за чего невозможно найти кабель в стене.
- Использование слишком тонкого сечения кабеля для мощных приборов (духовка, стиральная машина).
Экономический расчет работ
Затраты складываются из стоимости материалов и оплаты услуг специалистов. Самостоятельный монтаж позволяет сэкономить на работе, но требует наличия дорогого инструмента. Из личного опыта: найм профессионального электрика для сборки щитка сэкономил мне два дня времени и уберег от риска короткого замыкания.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа (электрика) | 0 | 12 000 | 12 000 |
| Работа (сантехника) | 0 | 10 000 | 10 000 |
| Аренда инструмента | 4 000 | 0 (у мастера) | -4 000 |
| 19 000 | 37 000 | 18 000 |
Эксплуатация после завершения монтажа
Открытые концы кабелей и труб должны быть защищены заглушками или изолентой до момента начала штукатурки. Это предотвратит попадание строительного раствора внутрь коммуникаций. Переходить к чистовой отделке можно только после полного высыхания всех заделочных слоев и успешного прохождения тестов на герметичность. Срок эксплуатации правильно смонтированных сетей составляет от 20 до 50 лет.
Сравнение методов и материалов
Выбор между скрытым и открытым монтажом зависит от бюджета и дизайна. Скрытая разводка эстетичнее, но сложнее в исполнении. При выборе труб между полипропиленом и сшитым полиэтиленом следует учитывать способ монтажа и надежность соединений.
| Параметр | Полипропилен (PP-R) | Сшитый полиэтилен (PEX) | |
|---|---|---|---|
| Способ соединения | Сварка (пайка) | Пресс-фитинги | PEX быстрее монтировать |
| Гибкость | Низкая (нужны уголки) | Высокая (минимум фитингов) | PEX надежнее (меньше стыков) |
| Стойкость к перепадам | Средняя | Высокая | PEX долговечнее |
| Цена материала | Низкая | Выше среднего | PP-R бюджетнее |
| Сложность монтажа | Требует навыка пайки | Требует спец. инструмента | Оба требуют подготовки |
Ответы на популярные вопросы
Можно ли менять расположение розеток после штукатурки?
Это возможно, но потребует частичного демонтажа слоя штукатурки и переделки штроб, что увеличивает стоимость работ.
Нужно ли использовать гофру в бетонных стенах?
Да, гофра защищает кабель от механических повреждений и химического воздействия бетона, а также облегчает замену провода.
Как проверить трубы на протечку до зашивания стен?
Проводится опрессовка системы: трубы заполняются водой под давлением, превышающим рабочее в 1.5-2 раза, и наблюдается за манометром в течение нескольких часов.
Какое сечение кабеля выбрать для розеток и освещения?
Для розеток стандартно используется кабель сечением 2.5 мм², для освещения — 1.5 мм².
Можно ли прокладывать электрику и воду в одной штробе?
Категорически запрещено. Между кабелем и трубой должно быть расстояние не менее 10-15 см для безопасности.
Что делать, если стена слишком тонкая для штробления?
В таких случаях используют накладные кабель-каналы или создают фальш-стену из гипсокартона.
Нужен ли проект коммуникаций для обычной квартиры?
Да, даже простая схема разводки поможет избежать повреждения труб при будущем сверлении стен.
Как правильно закрепить подрозетник в гипсокартоне?
Используются специальные подрозетники с зажимными «лапками», которые фиксируют стакан с обратной стороны листа.
