Правильный подбор защитной автоматики определяет безопасность всей электропроводки в здании. Ошибка в выборе типа разрыва цепи может привести к тому, что при аварии или обслуживании в сети останется опасное напряжение. Монтаж одного модуля занимает около 15-20 минут, а стоимость качественного двухполюсного устройства обычно в два раза превышает цену однополюсного. Однополюсные и двухполюсные автоматы: полное сравнение и правила выбора поможет точно определить необходимый тип защиты для конкретного узла электросети.
Основы устройства автоматических выключателей
Однополюсный автомат (1P) представляет собой устройство, которое разрывает только один проводник — фазный. Такие механизмы широко применяются в бытовых электрощитах для защиты отдельных линий освещения или розеток. Двухполюсный автомат (2P) обеспечивает одновременный разрыв и фазы, и нулевого проводника. Подобные решения востребованы как в жилом секторе, так и в промышленном производстве, где требуется полное обесточивание участка цепи для обеспечения максимальной безопасности.
Технические параметры и принцип работы
Разница между типами устройств заключается в количестве размыкаемых контактов. Однополюсный механизм реагирует на перегрузку или короткое замыкание, отсекая только фазу. Двухполюсный вариант выполняет ту же функцию, но дополнительно разрывает нулевой провод, что исключает подачу напряжения по «нулю» при определенных неисправностях в сети. Габариты 2P-автомата в два раза больше, так как он занимает два модуля на стандартной DIN-рейке.
К основным техническим характеристикам относятся:
- Номинальный ток (амперы), определяющий порог срабатывания.
- Характеристика расцепителя (B, C, D), влияющая на ток отсечки.
- Напряжение изоляции (вольты).
- Количество полюсов (1 или 2).
- Способ монтажа на DIN-рейку.
- Степень защиты корпуса от пыли и влаги.
- Ресурс механического износа контактов.
- Время срабатывания при коротком замыкании.
- Тип разрыва цепи (только фаза или фаза+ноль).
Таблица 1. Технические характеристики однополюсных и двухполюсных автоматов
| Характеристика | Однополюсный (1P) | Двухполюсный (2P) | Значение/Влияние |
|---|---|---|---|
| Количество полюсов | 1 | 2 | Определяет количество разрываемых жил |
| Разрыв цепей | Только фаза | Фаза и Ноль | Уровень электробезопасности |
| Ширина модуля | 18 мм | 36 мм | Занимаемое место в щитке |
| Ток срабатывания | Зависит от номинала | Зависит от номинала | Защита от перегрузки и КЗ |
| Применение | Групповые линии | Ввод, мокрые зоны | Область установки |
Особенности установки и подключения
Монтаж любого автоматического выключателя начинается с фиксации устройства на DIN-рейке. Для однополюсных моделей используется один зажим, для двухполюсных — два раздельных или связанных общим рычагом. Важно соблюдать четкую маркировку в щитке, чтобы любой пользователь мог быстро понять, какая линия обесточена.
Перечень необходимых инструментов и материалов:
- Отвертка с диэлектрической ручкой — обязательно.
- Стриппер для зачистки изоляции — обязательно.
- Мультиметр или индикаторная отвертка — обязательно.
- Кримпер для обжима наконечников — желательно.
- Наконечники НШВИ — обязательно.
- Маркировочные бирки — желательно.
- Фонарик налобный — желательно.
- Бокорезы — обязательно.
Пошаговая инструкция по монтажу:
- Полное обесточивание электросети (5 мин).
- Подготовка DIN-рейки и очистка места установки (2 мин).
- Защелкивание автомата на рейке до щелчка (1 мин).
- Зачистка концов проводов на 10-12 мм (1 мин).
- Обжим жил наконечниками НШВИ для надежного контакта (1 мин).
- Подключение фазного провода в верхнюю клемму (2 мин).
- Подключение нулевого провода в соответствующую клемму (для 2P) (2 мин).
- Затяжка винтов клемм с усилием, исключающим люфт (2 мин).
- Проверка надежности фиксации проводов «на вырыв» (3 мин).
- Нанесение маркировки на корпус устройства (2 мин).
- Подача напряжения на сеть (1 мин).
- Тестирование работоспособности рычага управления (5 мин).
Из личного опыта: однажды при монтаже 1P-автомата в старом доме я обнаружил, что нулевой провод был соединен с землей в распределительной коробке. Установка двухполюсного автомата в такой ситуации позволила полностью изолировать линию, что предотвратило появление «блуждающих токов» на корпусах приборов.
Срок службы и эксплуатация
Долговечность устройства зависит от качества материалов контактов и соблюдения номинальной нагрузки. Износостойкость контактов в 2P-моделях выше за счет распределения нагрузки, однако они более чувствительны к перекосам фаз в трехфазных сетях. Регулярная проверка работоспособности осуществляется путем ручного переключения рычага раз в полгода.
Пример из практики: использование дешевых однополюсных автоматов в цепи с мощным электрочайником привело к оплавлению корпуса из-за плохого контакта. Замена на качественный бренд с правильным номиналом решила проблему перегрева клемм.

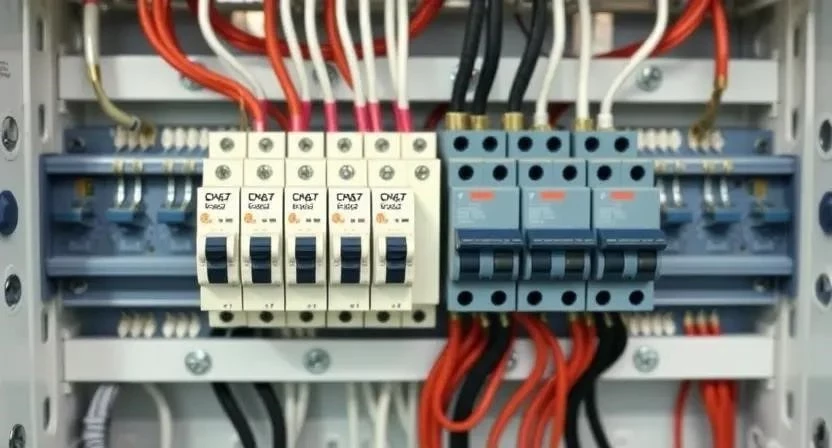

Визуальные отличия и маркировка
Отличить 1P от 2P можно по ширине корпуса: двухполюсный вариант ровно в два раза шире. На корпусе 2P-автомата расположены две пары клемм (вход и выход для каждого полюса), в то время как у 1P — только одна пара. Рычаг управления у двухполюсных моделей часто бывает общим для обоих полюсов, что обеспечивает их одновременное срабатывание.
Анализ стоимости оборудования
Цена на автоматику зависит от бренда, номинального тока и количества полюсов. Однополюсные модели стоят дешевле и занимают меньше места, что делает их выгодными для больших щитков. Двухполюсные устройства дороже из-за усложненной конструкции и большего количества медных контактов.
Таблица 2. Примерная стоимость популярных брендов
| Бренд | Цена 1P (средняя) | Цена 2P (средняя) | Ценовой сегмент |
|---|---|---|---|
| Schneider Electric | 450 руб. | 900 руб. | Премиум |
| ABB | 500 руб. | 1100 руб. | Премиум |
| IEK | 150 руб. | 300 руб. | Эконом |
| EKF | 200 руб. | 400 руб. | Средний |
| Legrand | 600 руб. | 1300 руб. | Премиум |
Из опыта ремонта: при сборке щитка на 24 модуля я сэкономил, установив премиальные 2P-автоматы только на ввод и в ванную, а для освещения комнат использовал качественный средний сегмент. Это позволило снизить общие затраты на 30% без потери безопасности.
Преимущества и недостатки типов автоматов
Выбор между компактностью и максимальной защитой зависит от конкретной задачи. Однополюсные устройства идеальны для экономии места, но оставляют нулевой провод под напряжением. Двухполюсные обеспечивают полную гальваническую развязку, что критически важно при работе в опасных условиях.
Таблица 3. Сравнение плюсов и минусов
| Тип | Преимущества | Недостатки | |
|---|---|---|---|
| Однополюсный (1P) | Компактность, низкая цена | Разрыв только фазы | Для простых линий |
| Двухполюсный (2P) | Полная безопасность, разрыв нуля | Цена, габариты | Для ввода и влажных зон |
| 1P (бюджет) | Минимальные затраты | Низкий ресурс | Временное решение |
| 2P (премиум) | Высокая надежность | Высокая стоимость | Максимальная защита |
| Смешанный тип | Оптимизация бюджета | Сложность подбора | Рациональный подход |
Сферы применения и критерии выбора
Для большинства групп розеток и освещения в жилых комнатах достаточно однополюсного автомата. В то же время, на вводе в квартиру или дом, а также для защиты оборудования в ванной комнате, прачечной или гараже, рекомендуется ставить двухполюсный автомат. Это гарантирует, что при отключении питания в сети не останется потенциала.
Критерии выбора устройства:
- Назначение линии (освещение, розетки, ввод).
- Наличие влаги в помещении (требуется 2P).
- Суммарная мощность подключаемых приборов.
- Сечение используемого кабеля.
- Доступное место на DIN-рейке.
- Бюджет на электромонтажные работы.
Таблица 4. Рекомендации по выбору в зависимости от зоны
| Зона применения | Рекомендуемый тип | Причина выбора | Пример номинала |
|---|---|---|---|
| Ввод в квартиру | Двухполюсный (2P) | Полное обесточивание жилья | 25А — 40А |
| Жилая комната | Однополюсный (1P) | Экономия места, стандартная защита | 16А |
| Ванная комната | Двухполюсный (2P) | Повышенная влажность, безопасность | 10А — 16А |
| Освещение | Однополюсный (1P) | Низкая нагрузка | 6А — 10А |
| Кухонная техника | Двухполюсный (2P) | Высокая мощность, защита от утечек | 16А — 25А |
Рекомендации специалистов по электробезопасности
Опытные электрики советуют не полагаться только на автоматические выключатели. Для полноценной защиты сети рекомендуется комбинировать их с УЗО (устройством защитного отключения) или использовать дифавтоматы. В схемах с 2P-автоматом на вводе, последующие линии могут быть защищены однополюсными устройствами, что создает иерархическую систему безопасности.
Ответы на часто задаваемые вопросы
Можно ли ставить 1P вместо 2P?
В обычных жилых комнатах — да, но на вводе в дом или в мокрых зонах это небезопасно, так как ноль останется подключенным.
Влияет ли тип автомата на заземление?
Нет, заземление выполняется отдельным проводником (PE) и не проходит через полюса автоматического выключателя.
Что будет при обрыве нуля, если стоит 2P-автомат?
Двухполюсный автомат при срабатывании разомкнет и фазу, и ноль, что предотвратит появление опасного напряжения на корпусах приборов при обрыве общего нуля в сети.
Как рассчитать стоимость установки?
Цена складывается из стоимости самого устройства и работы мастера (в среднем от 200 до 500 рублей за модуль). Экономия при самостоятельном монтаже составляет стоимость услуг электрика.
Нужно ли менять 1P на 2P при модернизации сети?
Целесообразно сделать это для линий, ведущих в санузлы или к мощному оборудованию.
Какой номинал выбрать для розеток?
Обычно используется 16А для кабеля сечением 2.5 мм².
Можно ли использовать 2P-автомат как выключатель?
Технически можно, но это не предусмотрено конструкцией для частого повседневного использования.
Меры безопасности:
Все работы по замене или установке автоматов должны проводиться только при полностью отключенном электропитании. Используйте сертифицированные инструменты с изоляцией до 1000В. При сомнениях в правильности схемы подключения обратитесь к лицензированному специалисту.
