Оборудование и методы проверки герметичности инженерных сетей

Монтаж инженерных сетей требует обязательного подтверждения отсутствия утечек перед закрытием штроб или запуском системы. Процесс опрессовки обычно занимает от 2 до 5 часов в зависимости от объема сети, а стоимость профессионального комплекса может варьироваться от нескольких тысяч до десятков тысяч рублей. Правильное оборудование для проверки герметичности соединений, подбор лучших приборов позволяют избежать дорогостоящего демонтажа отделки при обнаружении дефектов. Качественный контроль гарантирует долговечность всей коммуникационной системы.

Назначение и принципы работы приборов

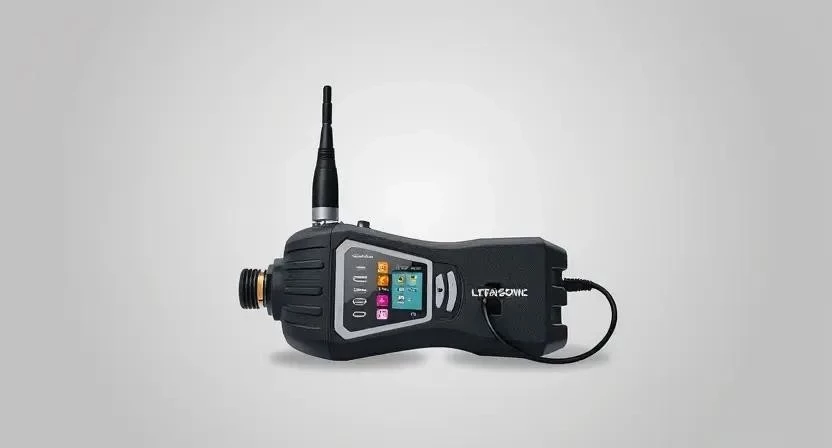

Специализированные устройства предназначены для выявления микротрещин, неплотных стыков и разгерметизации узлов в трубопроводах. В основе их работы лежат разные физические принципы. Пневматический метод предполагает нагнетание воздуха или инертного газа, что позволяет быстро найти утечку по звуку или с помощью индикаторов. Гидравлическая проверка основана на создании избыточного давления жидкости, которая практически не сжимается, что делает метод максимально точным для водопровода. Ультразвуковые течеискатели фиксируют высокочастотные колебания, возникающие при выходе среды из трубы под давлением.

Технические параметры оборудования

Эффективность поиска утечек напрямую зависит от точности датчиков и диапазона рабочих давлений. Профессиональный течеискатель должен поддерживать работу с различными диаметрами труб и обеспечивать минимальную погрешность измерений. Компактные габариты и малый вес приборов позволяют проводить диагностику в труднодоступных местах, таких как сантехнические ниши или чердачные помещения.

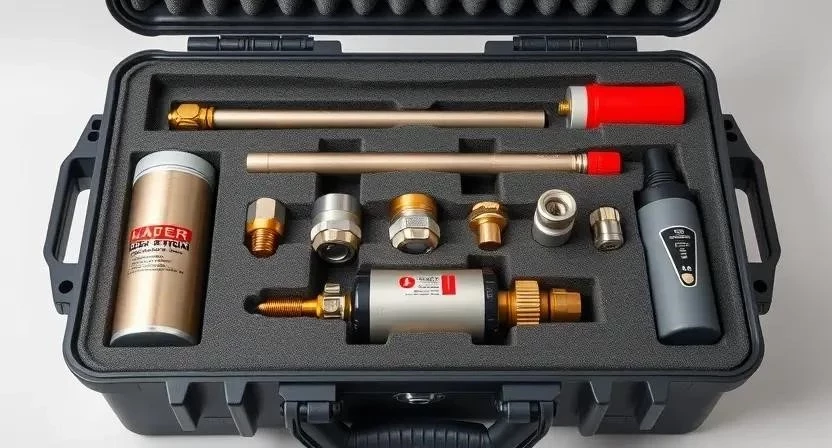

Стандартная комплектация наборов

Полный комплект инструментов для поиска утечек обеспечивает автономность мастера и возможность работы с разными типами резьбовых соединений. В базовый набор обычно входят следующие элементы:

• Ручной или электрический насос для создания давления.
• Высокоточный манометр для контроля показателей.
• Набор переходников под разные диаметры труб.
• Армированные шланги с быстросъемными креплениями.
• Защитный кейс из ударопрочного пластика.
• Сертификаты калибровки и поверки прибора.
• Запасные уплотнительные кольца и прокладки.
• Инструкция по эксплуатации и технический паспорт.

Порядок эксплуатации приборов

Проверка герметичности труб осуществляется по строгому алгоритму, чтобы исключить повреждение системы избыточным давлением.

1. Подключение прибора к системе через соответствующие адаптеры.
2. Удаление воздуха из системы (при гидравлической проверке).
3. Постепенное нагнетание рабочей среды до заданного значения.
4. Фиксация начального показателя на манометре.
5. Выдержка системы под давлением в течение установленного времени.
6. Мониторинг падения стрелки манометра или анализ звукового сигнала.
7. Локализация места утечки с помощью мыльного раствора или датчика.
8. Сброс давления и повторная проверка после устранения дефекта.

Из личного опыта: однажды при опрессовке системы отопления давление падало крайне медленно. Оказалось, что микротрещина была в одном из угловых фитингов, которую можно было заметить только через 3 часа выдержки.

Сферы применения и ограничения

Оборудование для опрессовки используется в различных инженерных направлениях. Каждый тип среды требует своего подхода к выбору прибора.

• Системы холодного и горячего водоснабжения.
• Контуры радиаторного и напольного отопления.
• Магистрали подачи природного и сжиженного газа.
• Трассы кондиционирования с фреоном.
• Системы вентиляции и промышленного аспирации.
• Пожарные гидранты и системы спринклерного пожаротушения.
• Специализированные пневматические линии на производстве.

Важно учитывать, что при проверке газовых соединений запрещено использовать гидравлику, а для водопровода пневматика менее эффективна из-за сжимаемости воздуха.

Эргономика и удобство работы

Современные приборы для проверки герметичности отличаются продуманным дизайном. Читаемость дисплеев с подсветкой позволяет работать в темных подвалах, а эргономичные ручки насосов снижают нагрузку на руки мастера. Простота подключения к различным типам фитингов сокращает время подготовки к работе. Уровень шума компрессоров в профессиональных линейках минимизирован, что важно при работе в жилых помещениях.

Пример из практики: использование цифрового манометра вместо аналогового в темном техническом помещении ускорило процесс диагностики в два раза, так как показания были видны четко и без ошибок считывания.

Преимущества и недостатки оборудования

Выбор прибора зависит от приоритетов: скорости, точности или бюджета.

1. Высокая точность обнаружения даже мельчайших утечек.
2. Значительное сокращение времени на поиск дефектов.
3. Повышение безопасности при работе с горючими газами.
4. Возможность документального подтверждения качества монтажа.
5. Снижение риска затопления помещений после запуска системы.

Однако существуют и минусы:

1. Высокая стоимость профессиональных течеискателей.
2. Необходимость регулярной калибровки датчиков.
3. Зависимость некоторых моделей от внешнего питания.
4. Требование к квалификации персонала для расшифровки данных.

Сравнение методов поиска утечек

Для разных задач применяются разные подходы. Традиционные методы дешевле, но современные технологии обеспечивают безаварийную эксплуатацию.

Из личного опыта: мыльный раствор незаменим для быстрой проверки резьбы, но когда утечка была под стяжкой пола, помог только ультразвуковой течеискатель, который точно указал точку прорыва.

Стоимость и приобретение

Стоимость оборудования для проверки герметичности зависит от класса прибора и бренда. Бытовые модели подходят для разовых работ, в то время как профессиональные серии рассчитаны на ежедневную эксплуатацию.

Покупку рекомендуется осуществлять в специализированных магазинах инженерного оборудования или у официальных дилеров, чтобы получить гарантию и сертификат поверки.

Мнения специалистов

Сантехники отмечают, что использование манометров с цифровым выводом значительно упрощает сдачу работ заказчику. Газовые монтажники делают акцент на безопасности, предпочитая сертифицированные приборы с высокой чувствительностью к метану и пропану. Инженеры подчеркивают, что регулярная проверка герметичности водопровода с помощью профессионального оборудования снижает количество гарантийных выездов на объекты на 40-60%.

Ответы на часто задаваемые вопросы

Как часто нужно калибровать прибор?
Обычно поверка проводится раз в год, чтобы избежать погрешностей в измерениях давления.

Можно ли использовать воздух вместо воды в системе отопления?
Да, это называется пневматической опрессовкой, но такой метод считается более опасным из-за высокой энергии сжатого воздуха.

Что делать при резком падении давления?
Немедленно сбросить давление, проверить все основные узлы, затяжку фитингов и целостность шлангов самого прибора.

Как проверить герметичность соединений в скрытой проводке?
Используйте ультразвуковой течеискатель или метод подачи специального трассирующего газа.

Влияет ли температура среды на точность манометра?
Да, при сильных перепадах температуры плотность газа меняется, что может привести к ложным показаниям.

Какое давление считается допустимым для проверки водопровода?
Обычно давление при проверке в 1.5 раза превышает рабочее давление системы.

Поможет ли обычный компрессор для опрессовки?
Компрессор может нагнетать воздух, но для контроля герметичности обязательно нужен точный манометр с малым шагом деления.
