Обеспечение электробезопасности жилого помещения требует установки специальных защитных устройств. Монтаж одного модуля занимает от 2 до 4 часов, а стоимость комплектующих зависит от выбранного бренда. Понимание того, зачем нужно УЗО и как оно работает, позволяет избежать трагических последствий при утечке тока. Правильная конфигурация щитка гарантирует защиту людей от поражения электричеством.
Особенности подготовки к электромонтажу
Работа с электрикой относится к категории повышенной сложности. Для качественного исполнения требуются базовые навыки электромонтажника и строгое соблюдение правил ПУЭ. Общее время выполнения работ зависит от конфигурации щитка. Безопасность эксплуатации сети напрямую зависит от точности подключения фазного и нулевого проводов.
Комплектующие для монтажа
Подбор комплектующих осуществляется исходя из мощности нагрузки и требований безопасности. Для сборки системы потребуются следующие позиции:
- УЗО бренда ABB
- Модули Schneider Electric
- Устройства IEK
- Провод соответствующего сечения
- Наконечники НШВИ
- Стандартная DIN-рейка
- Кабельные стяжки
- Маркировочные бирки
- Изоляционная лента
Для корректного выбора устройства следует опираться на технические параметры кабеля.
| Номинал УЗО (А) | Сечение кабеля (мм²) | Максимальный ток нагрузки | Применение | Рекомендуемый автомат |
|---|---|---|---|---|
| 16 | 1.5 | 3.5 кВт | Освещение | 10А |
| 25 | 2.5 | 5.5 кВт | Розетки комнат | 16А |
| 32 | 4 | 7 кВт | Мощные приборы | 20А |
| 40 | 6 | 8.8 кВт | Электроплиты | 25А |
| 63 | 10-16 | 13.8 кВт | Ввод в дом | 32-40А |
Инструментарий для работы
Эффективный монтаж невозможен без специализированного оборудования. Весь инструмент должен иметь соответствующую изоляцию.

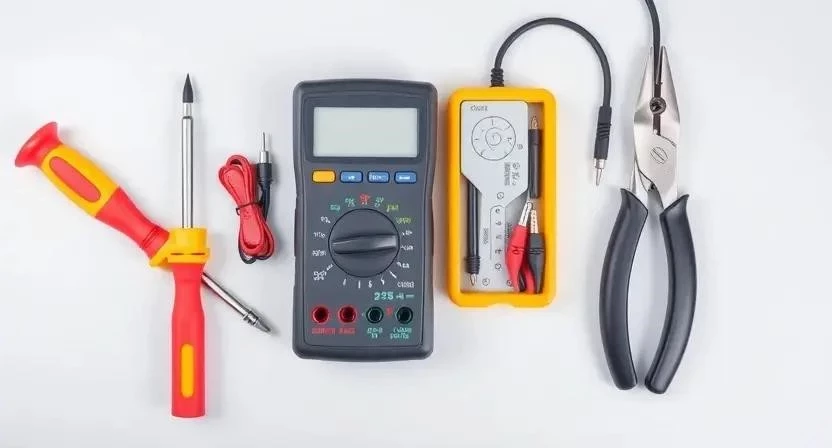

- Набор изолированных отверток (обязательно)
- Стриппер для зачистки проводов (обязательно)
- Мультиметр (обязательно)
- Индикаторная отвертка (обязательно)
- Пассатижи (обязательно)
- Кримпер для наконечников (желательно)
- Фонарь налобный (желательно)
- Бокорезы (желательно)
Организация рабочего пространства
Подготовка зоны начинается с обеспечения качественного освещения электрощита. Первоочередной задачей является полное обесточивание квартиры или дома. С помощью индикатора проверяется отсутствие напряжения на всех шинах. Свободное место вокруг щитка позволяет удобно разместить инструменты и избежать случайных касаний токоведущих частей.
Подготовка элементов щитка
Перед установкой модуля необходимо очистить DIN-рейку от пыли и остатков старой изоляции. Провода фазы и нуля маркируются разными цветами для исключения ошибок при подключении. Определяются точные места крепления устройства с учетом зазоров между автоматами. Подготовка контактов включает зачистку концов кабеля на длину, соответствующую зажиму УЗО.
Алгоритм установки устройства
Монтаж выполняется строго по последовательности действий. Однажды при установке УЗО в ванной комнате я столкнулся с тем, что недостаточно плотная затяжка клеммы привела к нагреву провода, поэтому проверка всех соединений — критический этап.
- Выбор правильного номинала тока утечки (10мА для влажных зон, 30мА для общих) — 15 мин.
- Определение места установки в цепи (после вводного автомата) — 10 мин.

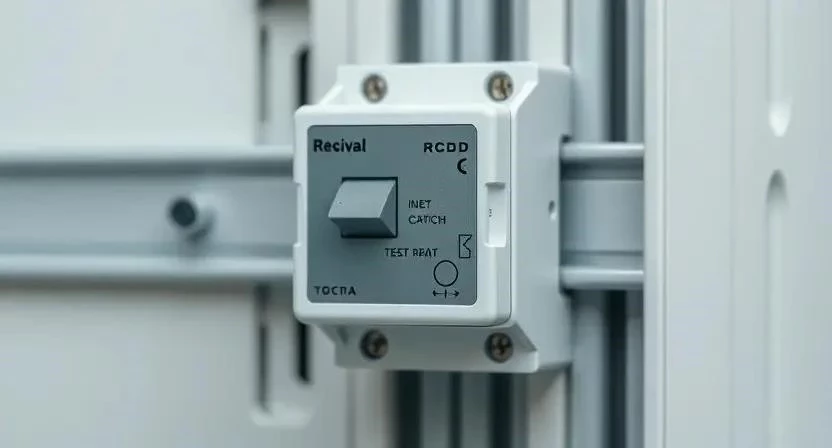

- Монтаж УЗО на DIN-рейку до щелчка фиксатора — 5 мин.
- Подключение входящего фазного провода в верхний зажим — 10 мин.
- Подключение входящего нулевого провода в соответствующий разъем — 10 мин.
- Подключение нагрузки (выход на группу автоматов) — 20 мин.
- Тщательная проверка затяжки всех винтовых клемм — 10 мин.
- Первое включение общего питания сети — 5 мин.
- Тестирование устройства нажатием кнопки ТЕСТ — 5 мин.
- Проверка работы всей цепи под реальной нагрузкой — 15 мин.
Технические нюансы эксплуатации
Принципиальное различие между УЗО и дифференциальным автоматом заключается в том, что первое не защищает от короткого замыкания. Для корректной работы системы требуется наличие заземления по схемам TN-S или TN-C-S. Температурные колебания в щитке могут влиять на скорость срабатывания механизмов. В одном из проектов я заметил, что установка УЗО без заземления в старом фонде не дает полной защиты, так как устройство срабатывает только в момент утечки на человека.
| Характеристика | УЗО | Дифференциальный автомат | |
|---|---|---|---|
| Защита от удара током | Есть | Есть | Оба эффективны |
| Защита от КЗ | Нет | Есть | Дифавтомат универсальнее |
| Защита от перегрузки | Нет | Есть | Дифавтомат заменяет автомат |
| Габариты в щитке | Компактнее | Занимает больше места | УЗО экономит пространство |
| Стоимость | Ниже | Выше | УЗО доступнее |
Типичные ошибки при монтаже
Ошибки при установке могут привести к выходу оборудования из строя или отсутствию защиты. Часто встречаю ситуацию, когда монтажники путают фазу и ноль, из-за чего УЗО срабатывает мгновенно при подаче питания.
- Подключение УЗО параллельно автоматическому выключателю.
- Перепутанные места подключения фазного и нулевого проводов.
- Выбор слишком высокого тока утечки (более 30мА) для ванной комнаты.
- Полное отсутствие заземления в сети.
- Превышение номинального тока устройства.
Финансовый расчет установки
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| УЗО (средний сегмент) | 1 шт. | 1 500 руб. | 1 500 руб. |
| Расходные материалы (НШВИ, стяжки) | комплект | 300 руб. | 300 руб. |
| Работа мастера (1 комната) | 1 услуга | 2 000 руб. | 2 000 руб. |
| Работа мастера (весь дом) | 1 услуга | 8 000 руб. | 8 000 руб. |
| Экономия при монтаже своими руками | — | — | 2 000 — 8 000 руб. |
Обслуживание после установки
Эксплуатация устройства требует периодического контроля. Кнопка ТЕСТ должна нажиматься ежемесячно для проверки работоспособности внутреннего механизма. Раз в год рекомендуется подтягивать винтовые зажимы, так как они могут ослабнуть от вибраций или перепадов температур. Срок службы большинства современных модулей составляет от 10 до 15 лет.
Альтернативные способы защиты
Существуют иные варианты обеспечения безопасности сети. Дифференциальные автоматы объединяют в одном корпусе функции УЗО и обычного выключателя. Реле напряжения защищают технику от скачков вольтажа, что дополняет общую систему безопасности. Варианты с выносной кнопкой удобны для больших помещений, где щиток находится в удаленном месте.
| Помещение | Рекомендуемый ток утечки | Приоритет защиты | Особенности | Риск |
|---|---|---|---|---|
| Ванная комната | 10 мА | Критический | Высокая влажность | Повышенная проводимость |
| Кухня | 30 мА | Высокий | Много техники | Утечки в приборах |
| Жилая комната | 30 мА | Средний | Бытовые приборы | Повреждение кабеля |
| Гараж/Мастерская | 30 мА | Высокий | Электроинструмент | Механические повреждения |
| Подвал | 30 мА | Средний | Сырость | Конденсат на контактах |
Ответы на популярные вопросы
Можно ли ставить УЗО вместо автомата?
Нет, УЗО не защищает от короткого замыкания и перегрузки, поэтому оно работает в паре с автоматическим выключателем.
Почему УЗО постоянно выбивает?
Это происходит при наличии реальной утечки тока на землю или из-за неисправности одного из бытовых приборов.
Нужно ли УЗО, если есть заземление?
Да, заземление отводит ток, а УЗО отключает питание, предотвращая поражение человека.
Чем отличается УЗО от дифавтомата?
Дифавтомат совмещает в себе функции защиты от утечки тока, короткого замыкания и перегрузки сети.
Какое УЗО выбрать для стиральной машины?
Рекомендуется использовать устройство с током утечки 30мА или 10мА в зависимости от влажности помещения.
Что значит ток утечки 30мА?
Это порог срабатывания: устройство отключит питание, если разница между входящим и исходящим током составит 30 миллиампер.
Можно ли ставить одно УЗО на весь дом?
Технически можно, но при любой мелкой утечке в одной розетке обесточится весь дом.
Как проверить УЗО без кнопки тест?
С помощью специального прибора — тестера УЗО, который имитирует утечку тока.
Влияет ли УЗО на работу техники?
Нет, при исправности сети устройство никак не меняет параметры электрического тока.
Сколько УЗО можно ставить последовательно?
Количество не ограничено, но рекомендуется использовать селективные УЗО для разделения групп.
