Монтаж современного осветительного оборудования требует точности и строгого соблюдения норм электробезопасности. Установка одного прибора обычно занимает от 2 до 4 часов, а стоимость необходимых комплектующих начинается от 1500 рублей. Понимание того, как подключить многофункциональный светильник, позволяет создать гибкую систему освещения в любом помещении. Правильный подход к процессу исключает риск короткого замыкания и гарантирует долговечность работы всей сети.
Базовые требования и оценка сложности
Электромонтажные работы по установке освещения относятся к категории средней сложности. Для успешного выполнения задачи требуются базовые навыки работы с электрическим током, умение пользоваться измерительными приборами и понимание принципов построения электрической цепи. Оптимальное время для проведения работ — светлое время суток, когда доступ к распределительному щитку максимально удобен.
Комплектация и расчет материалов
Правильный подбор компонентов обеспечивает надежность соединения и безопасность эксплуатации. Основным требованием к кабелю является огнестойкость и подходящее сечение для осветительных линий.
- Кабель ВВГнг-LS 3х1.5 (медный, не поддерживающий горение)

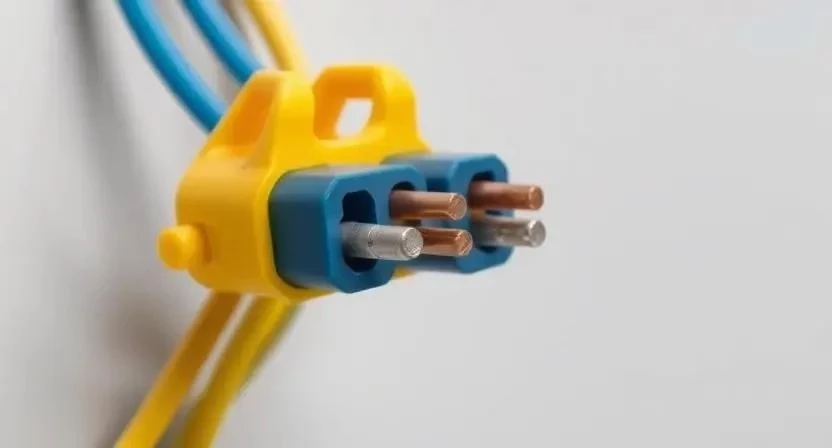

- Клеммники Wago (для быстрого и надежного соединения)
- Дюбель-гвозди (подбираются под тип поверхности)
- Изолента ПВХ (для дополнительной изоляции)
- Гофротруба (для защиты проводки в штробах)
- Монтажная коробка (для размещения соединений)
- Термоусадочные трубки (для герметизации стыков)
- Маркировочная лента (для обозначения фазы и нуля)
| Материал | Расход на 1 прибор | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 3-5 метров | 60 руб/м | 300 руб. |
| Клеммники Wago | 4-6 шт. | 25 руб/шт | 150 руб. |
| Дюбель-гвозди | 4-8 шт. | 5 руб/шт | 40 руб. |
| Изолента | 0.5 мотка | 80 руб/шт | 80 руб. |
| Монтажная коробка | 1 шт. | 120 руб/шт | 120 руб. |

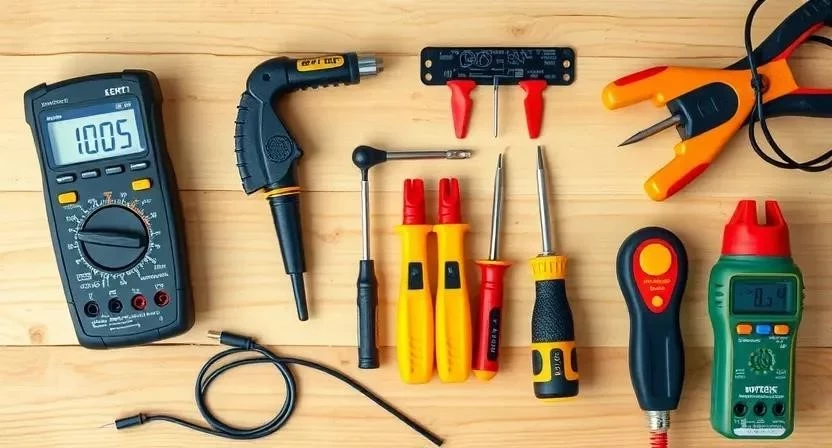

Инструментарий для монтажа
Использование специализированного оборудования ускоряет процесс и минимизирует вероятность повреждения изоляции. В некоторых случаях дорогостоящие приборы можно взять в аренду на короткий срок.
- Стриппер — для быстрой зачистки жил кабеля
- Индикаторная отвертка — проверка наличия напряжения
- Мультиметр — замер сопротивления и напряжения
- Перфоратор — сверление отверстий в бетоне/кирпиче
- Пассатижи — обрезка и скручивание проводов
- Нож строительный — удаление внешней оболочки кабеля
- Уровень — центровка корпуса светильника
| Инструмент | Назначение | Статус |
|---|---|---|
| Стриппер | Снятие изоляции без повреждения жилы | Обязательно |
| Индикаторная отвертка | Поиск фазного провода | Обязательно |
| Мультиметр | Диагностика цепи и проверка блоков питания | Желательно |
| Перфоратор | Создание посадочных отверстий | Обязательно |
| Пассатижи | Фиксация и обрезка материалов | Обязательно |
Организация рабочей зоны
Сначала необходимо полностью освободить пространство вокруг места установки. Мебель отодвигается на безопасное расстояние, а напольное покрытие застилается плотной полиэтиленовой пленкой для защиты от строительной пыли. Весь образующийся мусор (обрезки кабеля, бетонная крошка) собирается в отдельные пакеты для оперативного выноса.
Подготовка поверхности и проверка сети
Очистка места монтажа от пыли и остатков старой отделки позволяет крепежу держаться максимально плотно. После этого выполняется разметка отверстий согласно техническому паспорту прибора. Важным этапом является проверка надежности существующей электропроводки: провода не должны иметь трещин или следов перегрева.
Из личного опыта: Однажды при монтаже в старом фонде я обнаружил, что алюминиевые провода в потолке сильно окислились. Если бы я просто соединил их с медным кабелем через скрутку, возник бы химический процесс, приведший к окислению контакта и возможному пожару. В такой ситуации я заменил участок проводки до ближайшей распределительной коробки.
Технология подключения: пошаговый алгоритм
Соблюдение последовательности действий гарантирует корректную работу всех функций многофункционального освещения.
- Полное отключение питания в распределительном щитке (5 мин).
- Проверка отсутствия напряжения с помощью индикаторной отвертки (2 мин).
- Монтаж закладной детали или монтажной платформы (15 мин).
- Зачистка концов проводов с помощью стриппера (5 мин).
- Подключение проводов к клеммникам согласно схеме: фаза (L), ноль (N), заземление (PE) (20 мин).
- Фиксация корпуса светильника к поверхности с помощью дюбелей (15 мин).
- Подключение блока питания и контроллера управления (10 мин).
- Первичное тестирование базового режима освещения (5 мин).
- Настройка дополнительных функций (диммирование, смена цвета) (10 мин).
- Финальная проверка заземления и плотности всех контактов (10 мин).
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Подготовка и безопасность | 7 мин | Строгий контроль отсутствия тока |
| Механический монтаж | 30 мин | Соблюдение уровня и центровки |
| Электрическое соединение | 35 мин | Использование сертифицированных клемм |
| Пусконаладка | 25 мин | Проверка всех режимов управления |
| Контроль качества | 10 мин | Проверка на отсутствие нагрева |
Технические нюансы и совместимость
Температура в помещении при монтаже должна быть в пределах от +5 до +30 градусов. Если используются крепежные составы или герметики, необходимо выждать время их полного высыхания, указанное в инструкции. Особое внимание следует уделить совместимости прибора с диммерами: не все светодиодные драйверы поддерживают плавное регулирование яркости, что может привести к мерцанию света.
Типичные ошибки при установке
Чаще всего новички путают цветовую маркировку проводов, особенно если используется кабель стороннего производителя. Плохой контакт в клеммниках приводит к искрению и перегреву изоляции. Игнорирование заземления в многофункциональных приборах с металлическим корпусом создает риск поражения током при возникновении неисправности.
Из личного опыта: В одном из проектов я перепутал фазу и ноль при подключении контроллера. В итоге светильник работал, но при выключении выключателя светодиоды продолжали едва заметно светиться («фантомное свечение»). Проблема была решена переполюсовкой проводов в распределительной коробке.
Экономический расчет монтажа
Стоимость установки зависит от сложности разводки и типа используемых материалов. Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг электрика.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 700 руб. | 700 руб. | 0 руб. |
| Инструменты (амортизация) | 200 руб. | 0 руб. | -200 руб. |
| Работа специалиста | 0 руб. | 2500 руб. | 2500 руб. |
| 900 руб. | 3200 руб. | 2300 руб. |
Эксплуатация и уход
Регулярная очистка плафонов от пыли с помощью сухой салфки из микрофибры предотвращает снижение светового потока. Раз в год рекомендуется проверять плотность затяжки контактов в клеммниках, так как температурные расширения могут ослабить соединение. Срок службы качественных светодиодов составляет до 50 000 часов, однако блоки питания могут потребовать замены через 5-7 лет эксплуатации.
Альтернативные методы подключения
Существуют различные подходы к организации освещения. Скрытый монтаж в штробах выглядит эстетичнее, но требует трудоемких отделочных работ, в то время как открытый монтаж в кабель-каналах проще в обслуживании. Современным решением является установка умных реле, которые позволяют управлять светильником через смартфон.
Из личного опыта: Для управления многофункциональным светильником я установил Zigbee-реле. Это позволило мне отказаться от установки дополнительных выключателей на стену и настроить автоматические сценарии: например, плавное включение света по утрам.
Ответы на часто задаваемые вопросы
- Почему свет в светильнике мигает? Чаще всего это происходит из-за несовместимости диммера с драйвером или плохого контакта в нулевом проводе.
- Можно ли заменить обычный выключатель на сенсорный? Да, если сенсорный выключатель поддерживает напряжение и мощность вашего прибора.
- Как выбрать сечение провода? Для освещения стандартно используется сечение 1.5 мм², что достаточно для большинства бытовых светильников.
- Что делать, если в доме нет заземления? В таком случае необходимо использовать приборы с двойной изоляцией (класс защиты II) и обеспечить надежную изоляцию всех соединений.
- Можно ли подключать несколько светильников к одному выключателю? Да, при условии, что суммарная мощность всех приборов не превышает допустимую нагрузку на кабель и выключатель.
- Как проверить работоспособность блока питания? С помощью мультиметра в режиме измерения постоянного напряжения на выходе блока.
- Поможет ли изолента заменить клеммники? Изолента используется только для дополнительной защиты, основные соединения должны быть выполнены клеммами или сваркой.
