Монтаж системы заземления частного дома

Монтаж системы заземления является обязательным этапом обеспечения электробезопасности частного дома. Процесс занимает от 2 до 3 суток, а стоимость материалов варьируется от 5 000 до 20 000 рублей. Правильный подход к решению задачи позволяет избежать ошибок при монтаже контура заземления и гарантирует защиту бытовой техники от перенапряжений. Соблюдение технических норм исключает риск поражения электрическим током.

Особенности подготовки к работам

Данный проект характеризуется средней сложностью и требует базовых навыков работы со сварочным оборудованием и понимания основ электротехники. Общее время выполнения составляет около 16–24 рабочих часов. Оптимальными сезонами для проведения монтажа считаются весна и осень, когда почва обладает достаточной влажностью, что облегчает забивку электродов и обеспечивает более низкое начальное сопротивление.

Подбор необходимых материалов

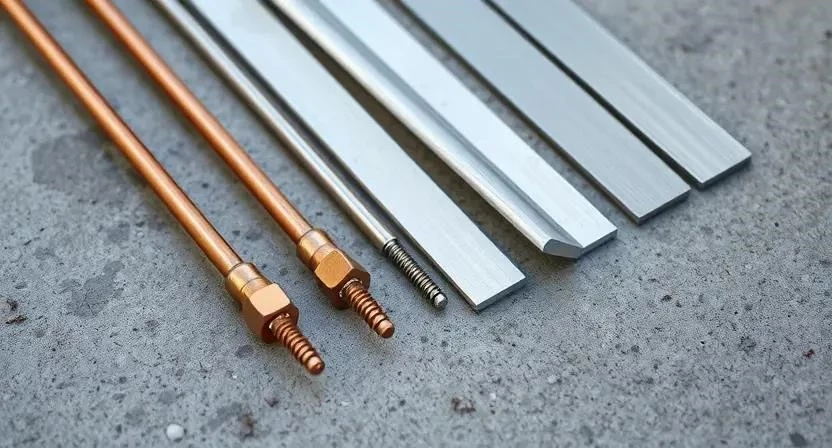

Для создания надежного контура используются материалы с высокой проводимостью и устойчивостью к коррозии. Стальная полоса подходит для бюджетных решений, в то время как медные стержни обеспечивают максимальный срок службы. Расчет количества материалов производится исходя из площади участка и типа грунта, при этом стандартный контур предполагает использование трех вертикальных электродов.

• Стальная полоса (40х4 мм) — основной горизонтальный проводник.
• Медные заземляющие стержни — вертикальные электроды.
• Электроды для сварки — для создания неразъемных соединений.
• Кабель медный (сечением 16 мм²) — для связи контура с щитом.
• Стальные зажимы — для временного или ревизионного крепления.
• Смотровой колодец (пластиковый или бетонный) — для доступа к замерным точкам.
• Антикоррозийная мастика — для защиты мест сварки.
• Болты и гайки из нержавеющей стали — для фиксации шины.

Расход материалов на один стандартный треугольный контур представлен в таблице:

Инструментарий для выполнения монтажа

Комплект инструментов включает в себя как тяжелое оборудование для земляных работ, так и прецизионные приборы для проверки электробезопасности. Дорогостоящий мегомметр целесообразно арендовать на один день, так как он требуется только на финальном этапе для замера сопротивления.

• Кувалда (5-8 кг) — забивка вертикальных электродов в грунт.
• Сварочный инвертор — создание надежных электрических соединений.
• Строительный уровень — контроль вертикальности стержней.
• Рулетка — разметка контура и глубина траншеи.
• Мегомметр — измерение сопротивления заземляющего устройства.
• Лопата и лом — рытье траншеи и удаление камней.
• Болгарка (УШМ) — резка полосы и зачистка металла.

Подготовка территории и участка

Выбор места для размещения контура должен исключать близость к газовым трубам, водопроводу и другим подземным коммуникациям. Разметка территории производится с учетом расположения электрощита, чтобы минимизировать длину кабельного ввода. Перед началом работ необходимо удалить с поверхности крупные камни, пни и строительный мусор, которые могут помешать забивке стержней.

Работа с грунтом и поверхностью

Тип почвы напрямую влияет на эффективность системы. Песчаные грунты обладают высоким сопротивлением, что требует увеличения количества электродов или использования специальных солей. Глина и чернозем считаются благоприятными средами. Траншея очищается от рыхлого верхнего слоя почвы. При чрезмерной сухости грунта рекомендуется искусственное увлажнение поверхности для улучшения проводимости тока.

Технология установки контура заземления пошагово

Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения безопасности.

1. Разметка контура (1 час). Нанесение линий будущего треугольника или квадрата на землю.
2. Рытье траншеи (4 часа). Выемка грунта на глубину 0,5–0,8 метра.
3. Забивка вертикальных электродов (3 часа). Установка стержней на глубину ниже уровня промерзания.
4. Соединение электродов (2 часа). Укладка горизонтальной полосы в траншею.
5. Сварка соединений (3 часа). Выполнение обварки всех стыков полосы и стержней.
6. Установка колодца (1 час). Монтаж смотровой камеры в одной из точек соединения.
7. Прокладка кабеля (2 часа). Укладка медного провода от контура к фундаменту дома.
8. Подключение к шине (1 час). Фиксация провода в электрощите на шине заземления.
9. Засыпка траншеи (2 часа). Послойное заполнение грунта с утрамбовкой.
10. Замер сопротивления (1 час). Использование мегомметра для проверки нормы (до 4 Ом).
11. Маркировка (0,5 часа). Установка предупреждающей ленты над кабелем.
12. Финальная проверка (0,5 часа). Тестирование работы УЗО в электросети.

Пример из практики: Однажды при монтаже я обнаружил скрытый бетонный фундамент старой постройки прямо на пути забивки электрода. Вместо того чтобы пытаться пробить бетон, я сместил точку установки на 1 метр, что не повлияло на общее сопротивление, но сохранило целостность инструмента.

Технические нюансы и эксплуатационные требования

Температура и влажность почвы существенно меняют сопротивление системы: зимой в промерзшем грунте оно возрастает. Для предотвращения электрохимической коррозии при соединении меди и стали следует использовать специальные перепускные зажимы или облуживание. Глубина заложения горизонтального проводника должна быть не менее 0,5 метра, а вертикальные электроды должны уходить в землю на 2–3 метра, чтобы находиться в зоне постоянной влажности.

Анализ типичных промахов при монтаже

Многие начинающие мастера допускают ошибки, которые делают систему бесполезной или даже опасной.

1. Использование стальной полосы сечением менее 40х4 мм, что ведет к быстрому окислению.
2. Забивка электродов на недостаточную глубину (выше уровня промерзания).
3. Замена сварки обычными болтовыми соединениями, которые быстро ржавеют.
4. Игнорирование норм ПУЭ по расстоянию от фундамента здания.
5. Проведение замеров сопротивления в период сильной засухи.
6. Отсутствие смотрового колодца, что делает невозможной ревизию системы.
7. Использование кабеля с недостаточным сечением (менее 16 мм²).

Пример из практики: В одном из объектов заказчик использовал обычные болты для крепления полосы к стержням. Через два года при проверке выяснилось, что из-за коррозии контакт исчез, и заземление перестало функционировать. Помогла только полная переварка всех узлов.

Расчет финансовых затрат

Пример из практики: Арендовав мегомметр на сутки за 800 рублей вместо покупки собственного прибора за 15 000 рублей, я существенно сократил смету без потери точности проверки.

Регламент обслуживания системы

После завершения работ необходимо проводить проверку сопротивления раз в 3–5 лет. Смотровой колодец следует очищать от накопившегося грунта и листвы. Срок службы стальных элементов составляет около 20–30 лет, медных — до 50 лет. Ревизия соединений в колодце проводится при обнаружении признаков окисления или после серьезных подвижек грунта.

Сравнение с альтернативными методами

Помимо традиционного контура, существуют модульные заземлители, которые представляют собой готовые наборы из стержней и соединителей. Химическое заземление предполагает использование электродов с солевым наполнителем, что позволяет достичь низкого сопротивления даже в скалистых грунтах. Модульные системы стоят дороже, но монтируются в 2-3 раза быстрее и не требуют сварки.

Ответы на часто задаваемые вопросы

Можно ли сделать заземление в квартире?
В современных домах с системой TN-S заземление уже предусмотрено застройщиком в щитке. Самостоятельный вывод провода на балкон или в стену запрещен и опасен.

В чем разница между занулением и заземлением?
Заземление — это соединение с реальным массивом земли. Зануление — это соединение нулевого провода с корпусом прибора, что может быть опасно при обрыве нуля в сети.

Какое сопротивление считается допустимым?
Для частного дома с системой электроснабжения стандартным считается сопротивление не более 4 Ом.

Влияет ли молниезащита на контур заземления?
Контур молниезащиты и контур электробезопасности должны быть объединены в общую систему с помощью уравнивания потенциалов, чтобы избежать опасных скачков напряжения.
