Обеспечение электробезопасности жилого здания требует создания надежного контура заземления. Эта задача предотвращает поражение током при утечке и защищает бытовую технику от перенапряжений. Стоимость базовых материалов для системы начинается от нескольких тысяч рублей, а время выполнения работ занимает от одного до трех дней. Правильное заземление в частном доме гарантирует стабильную работу УЗО и общую безопасность всех жителей.
Подготовительный этап и оценка условий
Перед началом работ необходимо проанализировать тип почвы, так как песчаные грунты имеют более высокое сопротивление, чем глинистые. Мастер должен владеть навыками работы со сварочным аппаратом и понимать базовые принципы электрики. Весь процесс монтажа обычно занимает несколько выходных. Оптимальным сезоном для установки системы считается весна или осень, когда почва достаточно влажная для лучшей проводимости.
Комплектация материалов для контура

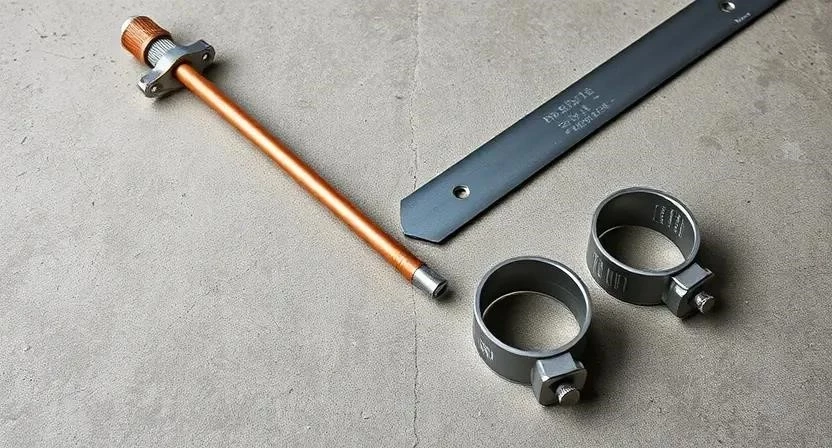

Для создания системы используются стальные уголки или медные стержни, которые выступают в роли электродов. Соединительные элементы должны быть устойчивы к коррозии. Расход материалов напрямую зависит от выбранной схемы: вертикальные стержни требуют меньше траншей, а горизонтальная полоса обеспечивает более стабильный контакт с грунтом.
- Стальной уголок 50х50 мм
- Медный стержень
- Заземляющая полоса
- Медный провод ПВ-3
- Шина заземления (ГЗШ)
- Сварочные электроды
- Антикоррозийная мастика
- Изоляторы для ввода в дом
| Материал | Расход на ед. | Цена (примерно) | Применение | Срок службы |
|---|---|---|---|---|
| Сталь | 1 шт/электрод | Низкая | Вертикальные стержни | 10-15 лет |
| Медь | 1 шт/электрод | Высокая | Модульные системы | 30-50 лет |
| Оцинковка | 1 пог.м | Средняя | Горизонтальные полосы | 20-25 лет |
| Медный кабель | По длине трассы | Средняя | Соединение с щитом | 30 лет |
| Стальной профиль | 1 шт/опора | Низкая | Вспомогательные элементы | 15 лет |
Инструментарий для выполнения работ
Основной набор включает оборудование для земляных работ и сварки. Если нет собственного сварочного аппарата, его можно арендовать в специализированных центрах. Для забивания электродов вместо кувалды иногда используют отбойный молоток, что значительно ускоряет процесс в твердых грунтах.
- Лопата штыковая
- Сварочный инвертор
- Мультиметр или вольтметр
- Перфоратор
- Гаечные ключи
- Рулетка
- Кувалда или молоток
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Сварочный аппарат | Соединение электродов | Обязательно | 5000-15000 руб |
| Мультиметр | Замер сопротивления | Обязательно | 1000-4000 руб |
| Лопата | Рытье траншеи | Обязательно | 500-1000 руб |
| Перфоратор | Проход через фундамент | Желательно | 4000-10000 руб |
| Кувалда | Забивка стержней | Обязательно | 800-1500 руб |
Организация площадки под монтаж
Место под контур выбирается на удалении от фундамента, чтобы избежать влияния бетонных конструкций. Территория размечается колышками согласно выбранной схеме. Особое внимание уделяется подземным коммуникациям — трубам водопровода и газопроводу. Точка ввода кабеля в дом определяется заранее в месте расположения электрощита.
Подготовка грунта и траншей
Участок очищают от строительного мусора и растительности. После этого выкапывают траншеи глубиной до 0,7 метра, что защищает полосу от промерзания. Состав грунта проверяется на наличие крупных камней, которые могут помешать забиванию электродов. Под вводную часть кабеля в фундаменте подготавливается специальное отверстие.
Пример из опыта: Однажды при рытье траншеи я обнаружил слой плотного глинистого суглинка с камнями, из-за чего стальной уголок гнулся при забивке. Пришлось изменить точку установки электрода на два метра в сторону, чтобы попасть в более мягкий слой почвы.
Технология установки заземляющего контура
Процесс монтажа требует строгого соблюдения последовательности действий для достижения нужного сопротивления.
- Выбор схемы заземления (1-2 часа).
- Разметка расположения электродов на участке (1 час).

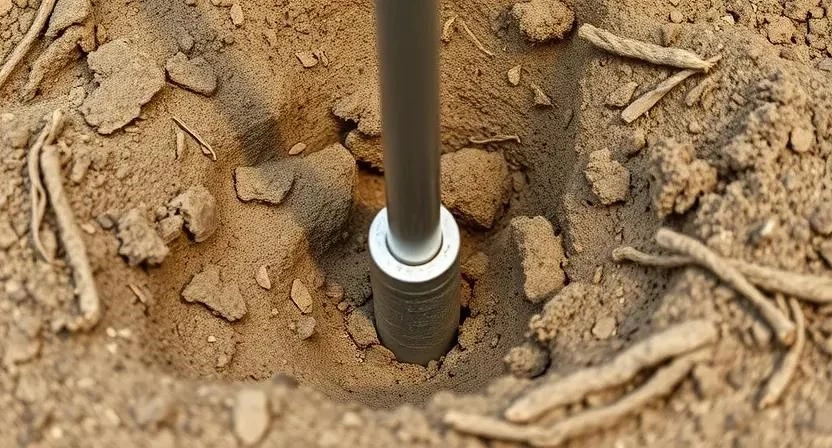

- Забивка вертикальных электродов в грунт (4-6 часов).
- Укладка горизонтальной заземляющей полосы (3-5 часов).
- Сварка всех элементов контура между собой (3-4 часа).
- Обработка сварных швов антикоррозийным средством (2 часа).
- Прокладка кабеля от контура к распределительному щитку (3-4 часа).

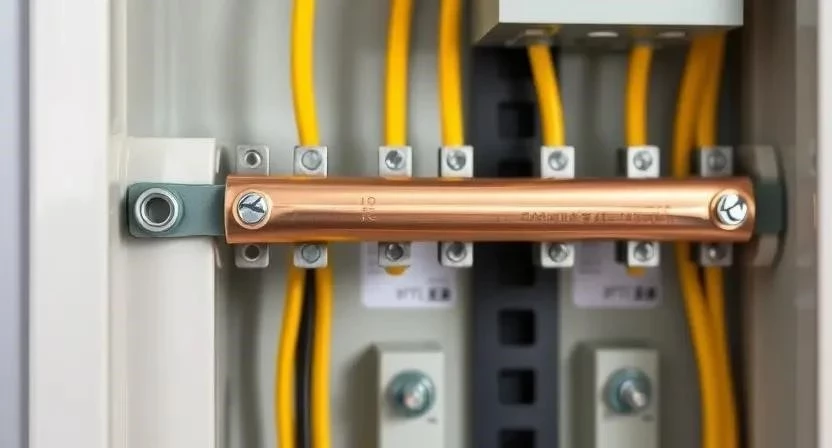

- Установка заземляющего зажима и шины внутри дома (2 часа).
- Подключение шины к главному распределительному щиту (1-2 часа).

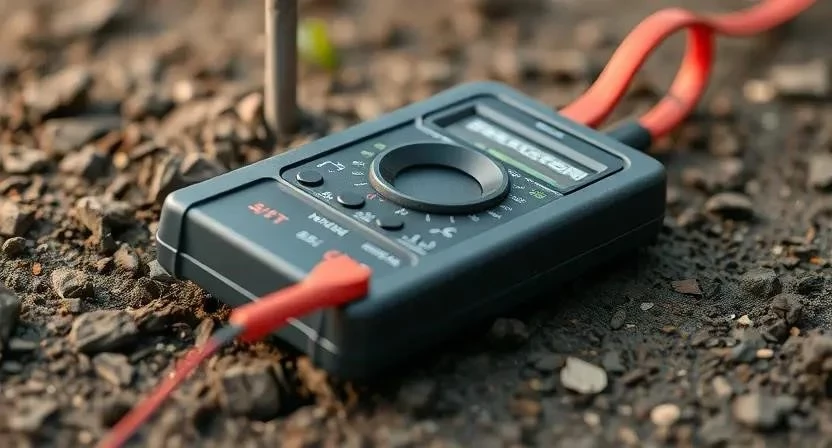

- Проверка сопротивления контура с помощью вольтметра (1 час).
- Засыпка траншеи и реставрация поверхности грунта (3-5 часов).
Пример из опыта: При соединении медного провода со стальной полосой я использовал обычную сварку, что привело к быстрому окислению. В итоге заменил соединение на специальный зажим с антикоррозийной пастой, что значительно улучшило контакт.
| Этап | Время | Особенности | Результат |
|---|---|---|---|
| Разметка | 2 ч | Учет коммуникаций | Схема на местности |
| Монтаж электродов | 6 ч | Вертикальное забивание | Установленные стержни |
| Сварка | 4 ч | Герметичность швов | Цельный контур |
| Прокладка кабеля | 4 ч | Защита гофрой | Связь с домом |
| Тестирование | 1 ч | Замер Омов | Подтверждение нормы |
Технические особенности и влияние среды
Влажность и температура почвы напрямую влияют на проводимость тока. В засушливые периоды сопротивление растет, поэтому электроды заглубляют ниже уровня промерзания. Важно помнить о гальванической паре: при прямом контакте меди и стали возникает электрохимическая коррозия. Для предотвращения этого используют переходные зажимы или специальную изоляцию.
Распространенные ошибки при монтаже
Новички часто пытаются использовать старые водопроводные трубы в качестве заземлителя, что опасно из-за возможных разрывов трубы. Недостаточное заглубление электродов приводит к потере эффективности системы зимой. Плохая сварка соединений вызывает искрение и рост сопротивления. Отсутствие УЗО делает систему менее безопасной. Исправление этих ошибок требует переделки контура или установки дополнительных стержней.
Финансовые затраты на устройство системы
Общая стоимость зависит от выбранных материалов и сложности грунта. Самостоятельный монтаж позволяет сэкономить на оплате услуг электрика.
| Статья расходов | Количество | Цена за ед. | Своими руками | С мастером | Экономия |
|---|---|---|---|---|---|
| Стальной уголок | 3 шт | 800 руб | 2400 руб | 2400 руб | 0 руб |
| Медный кабель | 15 м | 120 руб | 1800 руб | 1800 руб | 0 руб |
| Шина ГЗШ | 1 шт | 500 руб | 500 руб | 500 руб | 0 руб |
| Работа мастера | — | — | 0 руб | 7000 руб | 7000 руб |
| Расходники | — | — | 1000 руб | 1000 руб | 0 руб |
| ИТОГО | — | — | 5700 руб | 12700 руб | 7000 руб |
Эксплуатация и проверка системы
Периодически следует измерять сопротивление контура, особенно после сильных засух. Осмотр точек выхода кабеля из земли позволяет вовремя заметить механические повреждения или коррозию. Срок службы стальных элементов составляет около 15 лет, в то время как медные системы работают до 50 лет.
Варианты реализации заземления
Классический контур из уголков является самым бюджетным, но трудоемким. Модульное заземление предполагает использование готовых стержней, которые забиваются быстрее. Специальные химические составы (солевые или гелевые) применяются в скалистых грунтах для искусственного снижения сопротивления.
Пример из опыта: В одном из проектов на песчаном участке классический контур не дал нужного сопротивления. Пришлось применить модульную систему с добавлением электропроводящего геля, что позволило снизить показатели до нормы без рытья огромных траншей.
Ответы на частые вопросы
- Использование старых труб запрещено, так как они могут быть повреждены или заменены на пластиковые.
- Нормой для частного дома считается сопротивление не более 4 Ом.
- Заземление необходимо даже при наличии УЗО, так как они выполняют разные функции защиты.
- Медь служит дольше и лучше проводит ток, но сталь значительно дешевле.
- Проверить заземление бытовым прибором точно невозможно, требуется специализированный прибор.
- Контур располагают в 1-5 метрах от фундамента дома.
- Срок службы зависит от материала: сталь — 15 лет, медь — до 50 лет.
