Обустройство инженерных сетей в основании пола требует предельной точности, так как любые ошибки обнаруживаются только после застывания бетона. Процесс разводки коммуникаций занимает от 2 до 5 рабочих дней в зависимости от площади помещения. Стоимость материалов для базовой разводки в квартире площадью 50 м² начинается от 15 000 рублей. Правильный монтаж скрытых систем перед стяжкой пола гарантирует отсутствие протечек и коротких замыканий на десятилетия. Грамотная последовательность действий исключает необходимость демонтажа готового покрытия.
Особенности подготовки и требования к работам
Сложность данной задачи оценивается как средняя или высокая, поскольку она требует базовых знаний в сантехнике и электрике. Выполнять работы необходимо строго до этапа заливки основного пола, когда основание уже очищено от строительного мусора. Потребуются навыки работы с режущим инструментом, умение пользоваться уровнем и понимание принципов гидравлического уклона.
Перечень необходимых материалов
Для качественной прокладки коммуникаций используются специализированные износостойкие компоненты, устойчивые к воздействию щелочной среды бетона. Основной упор делается на герметичность соединений и защиту кабелей.
- Сшитый полиэтилен или металлопластик для водоснабжения;

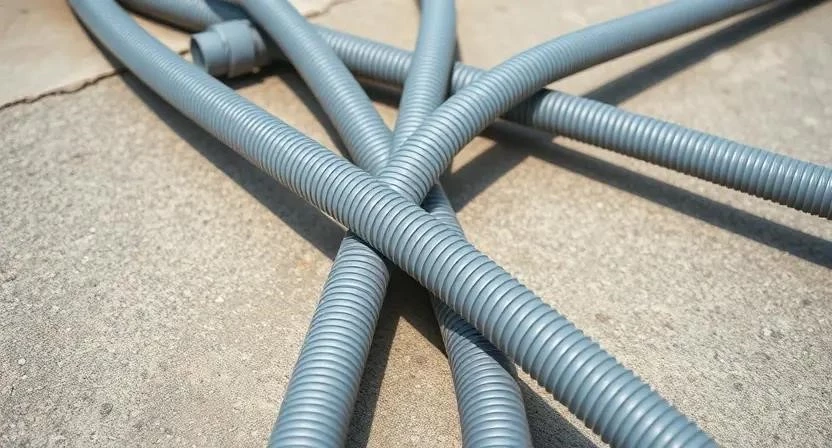

- Гофрированные трубы ПВХ для электропроводки;
- Демпферная лента по периметру стен;

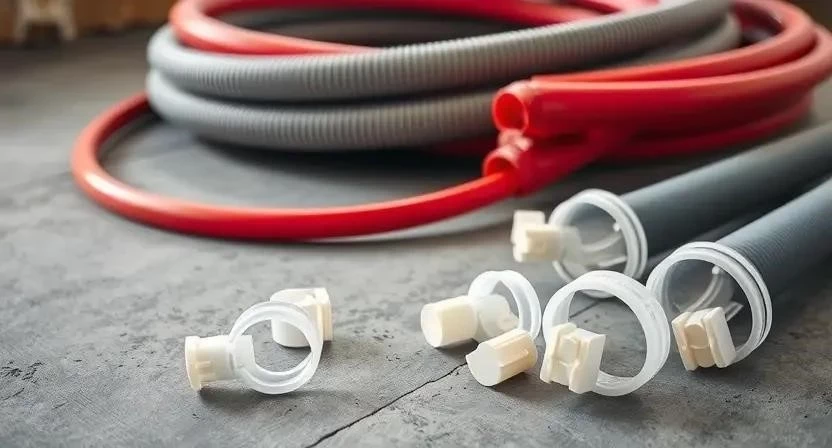

- Фиксаторы для труб (клипсы) или монтажная лента;
- Теплоизоляционный материал (пенополистирол или вспененный полиэтилен);
- Герметик силиконовый или акриловый;
- Грунтовка глубокого проникновения;
- Гидроизоляционная мембрана для мокрых зон;
- Стяжка полусухая или песчано-цементная смесь;
- Армирующая сетка из стали или полипропилена.
| Материал | Количество (на 50 м²) | Расход на м² | Средняя цена за ед. | |
|---|---|---|---|---|
| Гофра ПВХ (20 мм) | 100 м | 2 м/м² | 25 руб/м | 2500 руб |
| Труба PEX (16 мм) | 60 м | 1.2 м/м² | 110 руб/м | 6600 руб |
| Демпферная лента | 25 м | 0.5 м/м² | 40 руб/м | 1000 руб |
| Пенополистирол (20 мм) | 50 м² | 1 м² / м² | 150 руб/м² | 7500 руб |
| Грунтовка | 10 л | 0.2 л/м² | 400 руб/10л | 400 руб |
Инструментарий для монтажа
Эффективность работы зависит от наличия точного измерительного оборудования и специализированного режущего инструмента. Большинство позиций доступны в аренду в строительных центрах, если работы разовые.
- Лазерный уровень (обязательно для соблюдения уклонов);
- Труборез для пластиковых труб (обязательно);
- Перфоратор с бурами разного диаметра (обязательно);
- Шуруповерт с набором бит (обязательно);
- Строительный степлер или монтажный пистолет (желательно);
- Рулетка и строительный маркер (обязательно);
- Кримпер для обжима фитингов (обязательно при работе с PEX);
- Строительный пылесос (желательно).
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Лазерный уровень | Разметка осей и уклонов | Обязательно | 4500 руб |
| Труборез | Ровный срез труб без заусенцев | Обязательно | 1200 руб |
| Кримпер | Герметизация соединений | Обязательно | 6000 руб |
| Перфоратор | Крепление клипс к основанию | Обязательно | 5000 руб |
| Степлер | Быстрая фиксация гофры | Желательно | 1500 руб |
Организация пространства в помещении
Перед началом разводки коммуникаций необходимо полностью освободить комнату от мебели и крупногабаритных предметов. Текстиль, шторы и мелкие вещи убираются в отдельные помещения во избежание загрязнения строительной пылью. Все выходы и проходы должны быть свободны для беспрепятственного перемещения бухт труб и рулонов гофры. Мусор, оставшийся после демонтажа старого пола, выносится полностью, чтобы он не попал под стяжку и не создал пустот.
Подготовка базового слоя
Очистка основания начинается с удаления остатков клея, краски или старого раствора с помощью скребка или шлифмашины. После этого проводится выравнивание явных перепадов, если они препятствуют прокладке труб. Грунтовка наносится в один или два слоя для обеспыливания и улучшения адгезии будущей стяжки. Готовность поверхности проверяется путем визуального осмотра: на полу не должно быть отслоений, пыли и крупных трещин. В мокрых зонах (ванная, кухня) обязательно наносится слой гидроизоляции с заходом на стены на 15 см.
Технология монтажа коммуникаций по шагам
- Проектирование и разметка (3-5 часов). Наносятся оси прохождения труб и кабелей, отмечаются точки вывода розеток и сантехприборов.
- Установка демпферной ленты (2 часа). Лента клеится по всему периметру помещения, чтобы стяжка не касалась стен и имела зазор для теплового расширения.
- Укладка тепло- и звукоизоляции (4 часа). Расстилается слой пенополистирола или специальный подложечный материал.
- Монтаж канализации (6-8 часов). Прокладываются трубы с обязательным соблюдением уклона 2-3 см на каждый метр длины. Из личного опыта: однажды при монтаже в старом фонде забыли про уклон канализации, что привело к частым засорам. Теперь всегда использую лазерный уровень для проверки каждого сантиметра.
- Разводка труб водоснабжения и отопления (8-10 часов). Трубы укладываются по разметке, фиксируются клипсами к основанию.
- Прокладка электропроводки в гофре (6-8 часов). Кабели затягиваются в гофрированные трубки, которые крепятся к полу. Из личного опыта: при использовании дешевой тонкостенной гофры она сплющилась под весом стяжки. Рекомендую использовать только усиленные варианты или ПНД-трубы.
- Герметизация выходов (2 часа). Все концы труб и кабелей выводятся в проектные точки и маркируются.
- Опрессовка системы (4-6 часов). В систему водоснабжения подается избыточное давление для проверки всех соединений на герметичность.
- Установка армирующего слоя (3-4 часа). Поверх коммуникаций укладывается металлическая сетка, которая предотвращает растрескивание бетона.
- Финальная проверка (2 часа). Контрольный осмотр всех узлов, проверка надежности фиксации труб, чтобы они не всплыли при заливке. Из личного опыта: забыли про демпферную ленту в одном углу — стяжка треснула в центре из-за температурного расширения. Всегда проверяйте периметр.
- Заливка стяжки (зависит от объема). Заполнение пространства раствором с соблюдением уровня.
- Уход за бетоном (от 7 до 28 дней). Выдерживание технологических пауз до полного набора прочности.
Технические нюансы и условия среды
Оптимальная температура в помещении при проведении работ должна составлять от +5°C до +25°C. При слишком низкой температуре материалы становятся хрупкими, а при высокой — раствор стяжки высыхает слишком быстро, что ведет к трещинам. Влажность воздуха не должна превышать 70%. Время полного высыхания стандартной цементно-песчаной стяжки составляет 28 суток, однако ходить по ней можно через 3-7 дней. Совместимость материалов проверяется по паспортам изделий: например, нельзя использовать агрессивные растворители рядом с ПВХ-трубами.
Типичные ошибки при установке
- Отсутствие или недостаточный уклон канализационных труб, что ведет к застою воды.
- Прокладка кабелей без гофры, что делает невозможной их замену в будущем.
- Игнорирование опрессовки системы до заливки бетоном.
- Слишком плотное прилегание стяжки к стенам без демпферной ленты.
- Использование дешевых фитингов, которые дают течь через 1-2 года эксплуатации.
- Пересечение труб водоснабжения и электрокабелей в одной точке без защитного слоя.
Расчет затрат на монтаж
Стоимость реализации проекта зависит от выбора материалов и того, выполняется ли работа самостоятельно или силами специалистов.
| Статья расходов | Количество/Объем | Цена за ед. | |
|---|---|---|---|
| Материалы (комплект) | на 50 м² | — | 18 000 |
| Работа мастера (сантехник + электрик) | комплекс | — | 25 000 |
| Расходники (крепеж, пена) | комплект | — | 3 000 |
| — | — | 46 000 | |
| — | — | 21 000 |
Экономия при самостоятельном выполнении составляет около 25 000 рублей, однако это требует наличия всего инструментария и уверенности в качестве соединений.
Эксплуатация и обслуживание
Скрытые системы в полу рассчитаны на срок службы от 25 до 50 лет при условии использования качественных материалов. После завершения всех работ и укладки чистового покрытия специальный уход не требуется. Единственным условием долговечности является отсутствие точечных ударов перфоратором в зонах прохождения труб при последующем монтаже мебели или плинтусов. Рекомендуется составить исполнительную схему разводки с точными размерами от стен, чтобы знать, где проходят коммуникации.
Альтернативные методы прокладки
В качестве альтернативы классической стяжке можно использовать технологию «сухого пола» на основе Кнауф-суперпола. В этом случае коммуникации укладываются в пазы специальных плит или в пространство между ними. Это значительно сокращает время высыхания (эксплуатация возможна сразу) и снижает нагрузку на перекрытия. Другим вариантом является использование фальшпола, который позволяет иметь полный доступ к любым узлам системы в любое время, но этот метод чаще применяется в коммерческих помещениях из-за большой высоты подъема.
Часто задаваемые вопросы
Можно ли прокладывать трубы без гофры?
Водопроводные трубы из сшитого полиэтилена можно укладывать без гофры, если они защищены теплоизоляцией. Электрический кабель обязательно должен быть в гофре.
Каким должен быть уклон канализации?
Для труб диаметром 50 мм оптимальный уклон составляет 3 см на 1 погонный метр.
Нужно ли армировать стяжку над трубами?
Да, армирующая сетка предотвращает появление трещин в местах наибольшего напряжения над коммуникациями.
Что делать, если труба лопнула после заливки?
Потребуется частичный демонтаж стяжки в месте протечки, замена участка трубы и повторная заливка бетоном.
Можно ли использовать металлическую трубу в стяжке?
Не рекомендуется из-за риска коррозии. Лучше использовать полимерные или металлополимерные аналоги.
Как проверить герметичность перед заливкой?
Проводится опрессовка: система заполняется водой и закачивается давление, превышающее рабочее в 1.5-2 раза на несколько часов.
Можно ли объединять разные системы в одной гофре?
Категорически запрещено совмещать силовые кабели и слаботочные линии или трубы с проводами в одном канале.
