Монтаж инженерных сетей в квартире

Ошибки при разводке инженерных сетей приводят к необходимости демонтажа чистовой отделки, что увеличивает бюджет ремонта в два-три раза. Монтаж коммуникаций в квартире требует точного расчета, так как исправление одной забытой розетки после укладки плитки занимает до трех дней. Чтобы понять, как не переделывать коммуникации после отделки, необходимо строго соблюдать последовательность черновых работ. Грамотное планирование исключает риск протечек и коротких замыканий в будущем.

Особенности предварительного планирования

Сложность работ напрямую зависит от количества точек вывода и конфигурации помещения. Проектирование требует базовых навыков чтения чертежей и понимания принципов работы электро- и сантехнических систем. Черновые работы по прокладке сетей обычно занимают от 7 до 14 дней в зависимости от площади объекта. Начинать монтаж следует строго до выравнивания стен штукатуркой и заливки стяжки пола, иначе возникнет необходимость в глубоком и дорогостоящем штроблении готовых поверхностей.

Перечень необходимых расходников

Качественные комплектующие гарантируют долговечность системы и безопасность эксплуатации. При выборе материалов следует обращать внимание на сертификаты соответствия и известность бренда. Покупать все позиции лучше в одном специализированном магазине, чтобы избежать проблем с совместимостью фитингов разных производителей.

• Кабель ВВГнг-LS (разного сечения для света и розеток)
• Полипропиленовые или сшитые полиэтиленом трубы
• Гофрированная труба (ПВХ или ПНД)
• Распределительные коробки
• Подрозетники для бетона и гипсокартона
• Фитинги (угольники, тройники, муфты)
• Изоляционные материалы и ленты
• Гильзы для прохода через стены
• Герметики и гидроизоляционные смеси
• Стяжки кабельные и крепежные клипсы

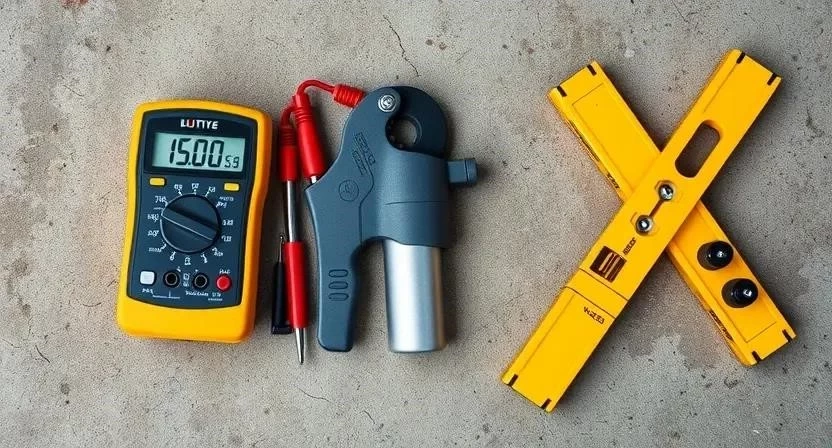

Инструментарий для монтажа

Правильный подбор оборудования ускоряет процесс и повышает точность разметки. Для сложных работ, таких как штробление бетона, целесообразно арендовать профессиональный инструмент, чтобы не переплачивать за дорогостоящую технику, которая понадобится один раз.

• Перфоратор — создание глубоких отверстий и пазов
• Штроборез — аккуратное прорезание каналов в стенах
• Уровень (лазерный или пузырьковый) — контроль горизонтали и вертикали
• Мультиметр — проверка целостности электрических цепей
• Опрессовочный насос — проверка труб под давлением
• Резаки по трубам — ровный срез пластика
• Шуруповерт — фиксация кабельных стяжек и коробок

Организация рабочего пространства

Свободное помещение позволяет избежать повреждения материалов и ускоряет перемещение мастера. Мебель полностью выносится из зоны работ, а окна и двери закрываются защитной пленкой или плотным полиэтиленом для предотвращения оседания строительной пыли. В одном из углов комнаты выделяется зона для хранения труб и кабелей, а рядом организуется место для сбора и выноса строительного мусора в мешках.

Подготовка стен и полов

Поверхности очищаются от старых обоев, краски и остатков штукатурки. После этого выполняется детальная разметка точек вывода: отмечаются места установки розеток, выключателей, смесителей и кранов. Процесс штробления стен осуществляется с учетом будущей толщины отделочного слоя. Глубина пазов проверяется шаблоном, чтобы кабель или труба не оказались слишком близко к поверхности, что могло бы привести к их повреждению при чистовой отделке.

Порядок проведения монтажных работ

Системный подход к разводке сетей исключает ошибки, которые невозможно исправить без сноса стен. Однажды при монтаже в однушке забыли про вывод под стиральную машину, пришлось штробить уже зашпаклеванную стену — это заняло лишние 5 часов и создало массу пыли.

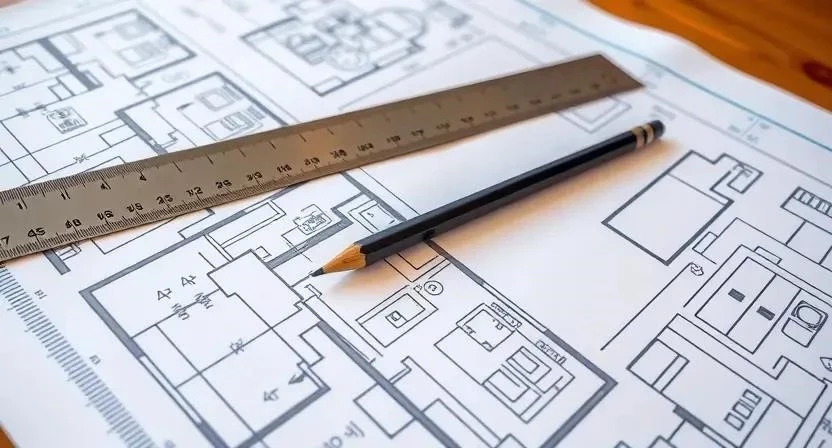

1. Разработка детального проекта и схемы всех сетей (4-8 часов).
2. Разметка точек подключения на стенах и полу с привязкой к осям (3-5 часов).
3. Монтаж электропроводки: прокладка кабелей в гофре и установка подрозетников (1-3 дня).

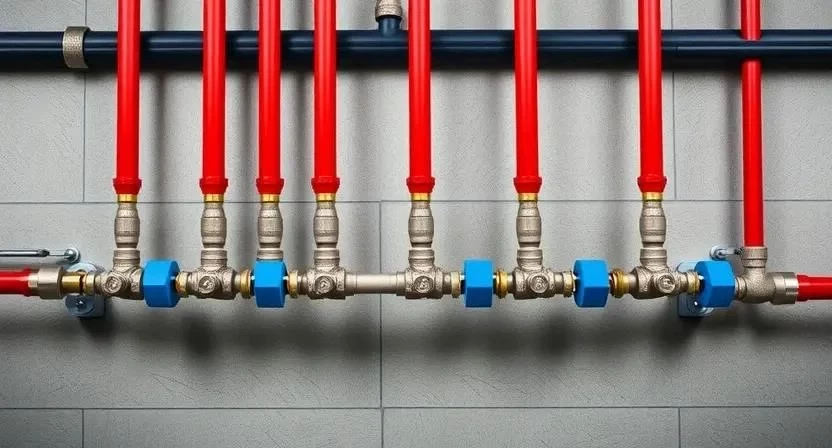

4. Разводка труб водоснабжения и канализации с соблюдением уклонов (2-4 дня).
5. Установка вентиляционных коробов и вытяжных систем (1 день).
6. Герметизация всех проходов через стены и перекрытия с помощью гильз (4-6 часов).
7. Опрессовка системы водоснабжения для проверки под давлением (3-5 часов).
8. Прозвонка электрических цепей мультиметром (3-4 часа).
9. Фотофиксация всех трасс с указанием размеров от углов стен (2-3 часа).
10. Составление исполнительной схемы по фактическому результату монтажа (4-6 часов).
11. Финальный осмотр всех узлов перед заделкой штроб (2 часа).
12. Заделка штроб строительным раствором и подготовка к отделке (1-2 дня).

Технические особенности и требования

Температурный режим влияет на эластичность пластиковых труб и кабельной изоляции, поэтому работы проводятся при температуре не ниже +5°C. Канализационные трубы монтируются строго с уклоном 2-3 см на каждый метр длины для обеспечения самотека. Важно проверять совместимость разных типов пластика при использовании переходников, чтобы избежать трещин в местах соединений. После нанесения герметиков и затирок необходимо выждать время полного высыхания, указанное в паспорте материала, перед подачей воды или током.

Типичные промахи при разводке

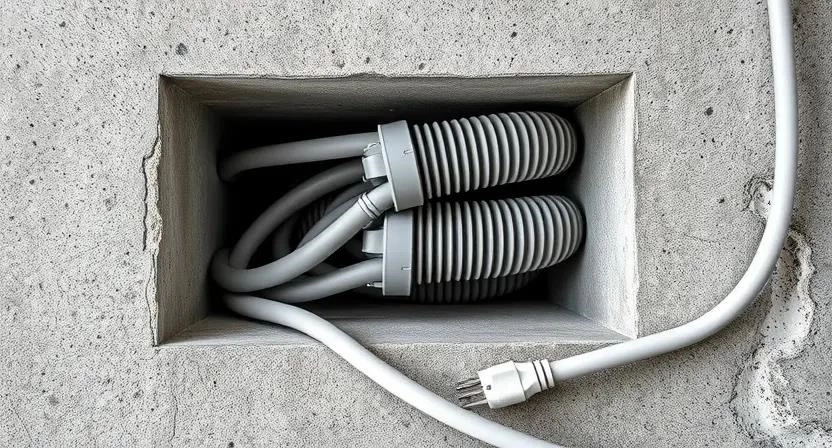

Часто встречаю ситуацию, когда кабель прокладывают без гофры в бетон. При попытке забить гвоздь в стену через год владельцы получают короткое замыкание.

1. Забытые розетки в зонах кухни и рабочего стола — ведет к использованию удлинителей.
2. Неправильный диаметр труб — вызывает падение давления воды или засоры.
3. Отсутствие заземления — создает риск поражения электрическим током.
4. Прокладка кабеля без защитной гофры — делает проводку уязвимой к механическим повреждениям.
5. Отсутствие схемы разводки — делает невозможным безопасный монтаж полок или картин.

Экономическая составляющая

Сам составил смету и схему, что позволило сэкономить около 15 000 рублей на услугах проектировщика, при этом ошибок в количестве материалов не возникло.

Правила эксплуатации систем

Эксплуатация инженерных систем требует периодического контроля. Регламент проверки запорной арматуры предполагает проверку всех кранов и вентилей раз в полгода для предотвращения их закисания. Современные полипропиленовые и сшитые полиэтиленом трубы имеют срок службы до 50 лет при соблюдении температурных норм. Рекомендуется хранить исполнительную схему разводки в доступном месте для всех членов семьи.

Другие способы организации сетей

Открытая разводка в стиле лофт позволяет избежать штробления стен, при этом все кабели и трубы укладываются в эстетичные металлические или пластиковые короба. Использование готовых сантехнических модулей ускоряет сборку санузла, так как все коммуникации уже интегрированы в блок. Еще одним вариантом является перенос всех магистралей в специальные технические шахты, что облегчает доступ к ним для обслуживания без вскрытия основных стен.

Ответы на частые вопросы

Можно ли менять расположение розетки после штукатурки?
Да, но это потребует частичного демонтажа штукатурного слоя и перепрокладки кабеля, что может привести к трещинам в отделке.

Зачем нужна опрессовка труб?
Эта процедура позволяет выявить микротрещины и неплотные соединения путем подачи давления, превышающего рабочее в 1.5-2 раза.

Какого цвета кабель использовать для разных фаз?
Обычно используют коричневый, черный или серый для фаз, синий для нуля и желто-зеленый для заземления.

Что делать, если труба прошла слишком глубоко в стене?
В этом случае потребуется использовать удлинительные фитинги или специальные переходники для вывода трубы на уровень поверхности.

Нужно ли использовать гофру в бетонной стяжке?
Да, гофра защищает кабель от химического воздействия бетона и позволяет заменить провод без вскрытия пола.

Как правильно отметить трассы на фото?
Используйте строительную рулетку, прикладывая ее к стене или полу, чтобы на снимке была видна точная привязка трассы к углу комнаты.

Можно ли объединять разные типы труб одним фитингом?
Только с помощью специальных комбинированных переходников, иначе соединение будет негерметичным.

Сколько времени должен сохнуть раствор в штробах перед отделкой?
В среднем от 24 до 72 часов, в зависимости от типа смеси и влажности в помещении.
