Прокладка газовых коммуникаций требует строгого соблюдения технических регламентов и государственного надзора. Ошибка в расчетах или нарушение СНиП может привести к отказу в пуске газа или создать реальную угрозу безопасности жилья. Средний срок согласования проекта и выполнения работ составляет от одного до трех месяцев, а стоимость зависит от сложности трассы. Правильный монтаж газовой трубы гарантирует безаварийную эксплуатацию системы на десятилетия.
Юридические основы и проектирование
Выбор материалов для газопровода
Подбор компонентов зависит от типа прокладки (подземная или надземная) и давления газа. Для внутренних сетей чаще всего применяются стальные бесшовные трубы, обладающие высокой прочностью.
- Стальные трубы (бесшовные)
- Полиэтиленовые трубы (ПЭ) для внешних сетей
- Резьбовые фитинги и переходы
- Сварочные электроды для спецсплавов

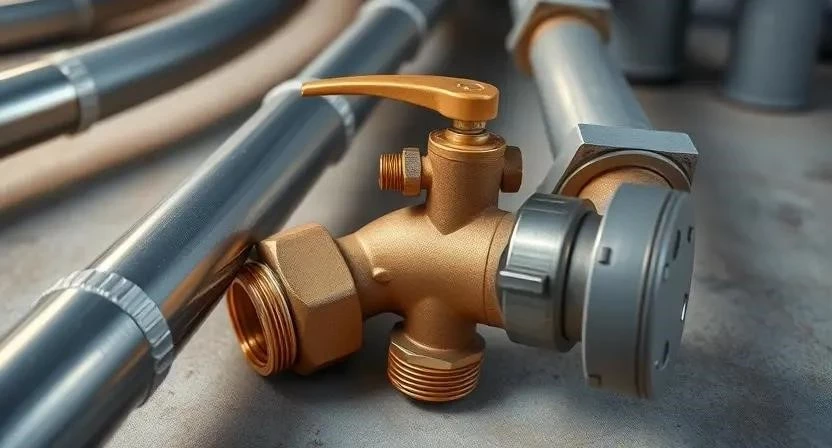

- Запорные шаровые краны
- Изоляционная лента и антикоррозийная краска
- Кронштейны и стальные хомуты
- Уплотнительные материалы (лен, паста)
- Газовый счетчик с поверкой
| Материал | Количество (пример) | Расход на м.п. | Цена за ед. | |
|---|---|---|---|---|
| Стальная труба 20мм | 15 м | 1 м | 450 руб. | 6750 руб. |
| Полиэтиленовая труба ПЭ | 10 м | 1 м | 300 руб. | 3000 руб. |
| Запорный кран | 2 шт. | 1 шт. | 1200 руб. | 2400 руб. |
| Кронштейн крепления | 8 шт. | 1 шт. / 2 м | 150 руб. | 1200 руб. |
| Краска сигнальная (желтая) | 1 банка | 0.2 л / м2 | 800 руб. | 800 руб. |

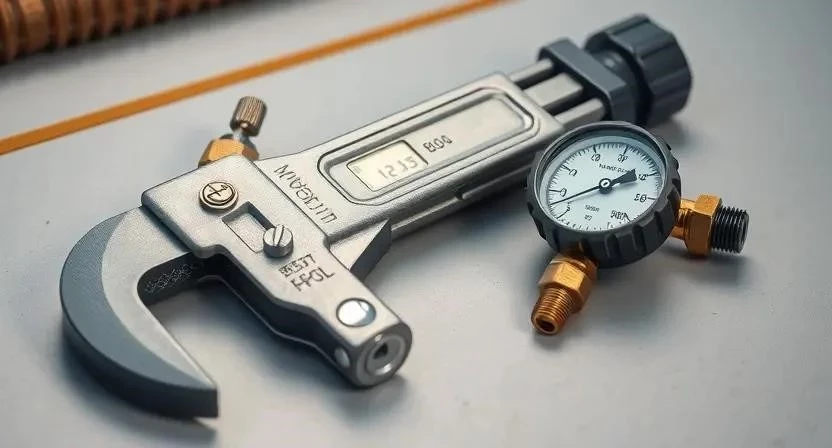

Инструментарий для установки
Для качественного соединения труб и обеспечения герметичности используется специализированное оборудование. Набор инструментов делится на обязательный и вспомогательный.
- Сварочный аппарат (для стальных труб)
- Резьбонарезной станок
- Набор газовых ключей разного размера
- Манометр для проверки герметичности
- Строительный уровень
- Перфоратор для крепления опор
- Металлическая рулетка
Подготовка помещения к работам
Рабочая зона должна быть полностью очищена от посторонних предметов и горючих материалов. Стены и пол в местах прокладки трассы защищают пленкой или оргалитом. Важно обеспечить беспрепятственный доступ к точкам ввода газа и проверить наличие исправной вентиляции, чтобы избежать скопления паров при проведении работ. Все источники открытого огня в зоне монтажа должны быть ликвидированы.
Организация трассы и разметка
Процесс начинается с детальной разметки трассы согласно проектной документации. На стенах отмечают места установки опорных кронштейнов, соблюдая шаг крепления. После проверки плоскостей перфоратором подготавливаются отверстия в перекрытиях и стенах для прохода трубы. Пример из практики: однажды при разметке в частном доме обнаружилось, что проект не учитывал выступающий вентиляционный короб. Пришлось оперативно вносить изменения в исполнительную схему и переносить точку крепления, чтобы соблюсти минимальное расстояние до стены.
Технология монтажа газовых труб
Соблюдение последовательности этапов исключает риск возникновения аварийных ситуаций. Каждый шаг контролируется специалистом по технадзору.
- Разработка и согласование проекта (10-20 дней).
- Подготовка и нарезка труб по размерам (2-4 часа).
- Монтаж магистрального участка (1-2 дня).
- Установка соединительных узлов и выполнение сварки или нарезки резьбы (1 день).
- Монтаж запорной арматуры и установка газового счетчика (3-5 часов).
- Фиксация всей системы кронштейнами к несущим конструкциям (4-6 часов).
- Проверка герметичности всех соединений мыльным раствором (2 часа).
- Опрессовка системы манометром для подтверждения надежности (3-5 часов).

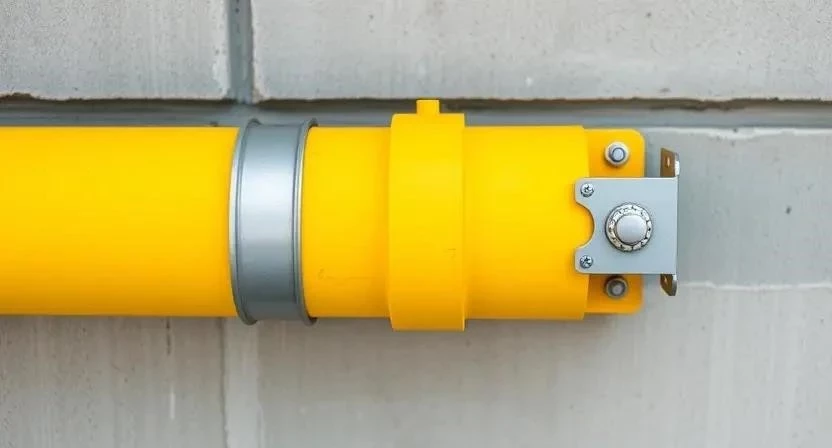

- Покраска труб в желтый сигнальный цвет (1 день).
- Приемка объекта представителем технадзора (1 день).
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 14 дней | Согласование с Горгазом |
| Сварка/Резьба | 8 часов | Контроль швов |
| Монтаж узла учета | 4 часа | Установка счетчика |
| Опрессовка | 5 часов | Выдержка давления |
| Покраска | 24 часа | Сушка эмали |
Пример из практики: при установке запорной арматуры часто забывают проверить направление потока газа на кране. В одном из объектов пришлось переделывать узел, так как кран был установлен задом наперед, что создало сложности при обслуживании.
Технические нормы и требования
Трубы должны иметь минимальный уклон в сторону потребителя для предотвращения скопления конденсата. Расстояние от газопровода до электропроводки и источников тепла строго регламентировано СНиП. Монтаж рекомендуется проводить при температуре от +5°C до +30°C, чтобы избежать деформации материалов при сварке. Влажность воздуха не должна превышать 80% в момент покраски труб.
| Объект | Минимальное расстояние | Примечание |
|---|---|---|
| Электропроводка | 150 мм | До изолированных проводов |
| Электрощиток | 500 мм | Безопасная зона |
| Источник тепла | 500 мм | Защита от перегрева |
| Стена (отступ) | 50-100 мм | Для доступа к креплениям |
| Окно/Дверь | 100 мм | Свободный проход |
Ошибки при установке газопровода
Нарушение технологии ведет к штрафам или запрету на эксплуатацию системы. Наиболее критичными являются следующие промахи:
- Самовольный перенос газовой трубы без согласования с газовой службой.
- Применение труб, не предназначенных для транспортировки газа.
- Игнорирование норм вентиляции в помещении с котлом.
- Недостаточная затяжка резьбовых соединений.
- Отсутствие заземления в местах прохода через перекрытия.
Пример из практики: сталкивался с ситуацией, когда владелец решил «спрятать» трубу в штробу стены. Это грубейшее нарушение безопасности, которое привело к запрету эксплуатации системы до полного выноса трубы на открытый монтаж.
Расчет затрат на газоснабжение
| Статья расходов | Своими руками (материалы) | С мастером (под ключ) | Экономия |
|---|---|---|---|
| Проект | — | 15 000 руб. | 0 руб. |
| Материалы | 12 000 руб. | 14 000 руб. | 2 000 руб. |
| Сварочные работы | — | 10 000 руб. | 0 руб. |
| Согласование | — | 8 000 руб. | 0 руб. |
| 12 000 руб. | 47 000 руб. | 35 000 руб. |
Важно помнить, что экономия на работе мастера в данном случае невозможна, так как без лицензии объект не будет принят технадзором.
Эксплуатация и обслуживание
После ввода в эксплуатацию необходимо регулярно проверять стыки мыльным раствором. Плановый техосмотр проводится раз в год специалистами газовой службы. Запрещается загромождать доступ к счетчику и запорным кранам бытовыми предметами. При любом ремонте стен вблизи трубы следует вызвать специалиста для проверки герметичности.
Сравнение методов прокладки
Стальные трубы обладают высокой прочностью и огнестойкостью, тогда как полимерные (ПЭ) устойчивы к коррозии и легче в монтаже. Открытая прокладка является приоритетной, так как позволяет быстро обнаружить утечку. Скрытая прокладка допустима только при соблюдении жестких условий изоляции и защиты, что значительно удорожает проект.
Ответы на частые вопросы
Можно ли самостоятельно перенести газовую трубу?
Нет, это запрещено законом и опасно для жизни. Любые изменения вносятся через проект и выполняются лицензированной фирмой.
Какие документы нужны для ввода в эксплуатацию?
Необходимы паспорт объекта, исполнительная схема, акт опрессовки и договор с обслуживающей организацией.
Как часто проверять герметичность?
Рекомендуется раз в год или при любом ремонте рядом с трубой, а также при первом запуске после зимнего простоя.
Что делать при обнаружении утечки?
Немедленно перекрыть главный кран, открыть все окна, покинуть помещение и вызвать аварийную службу по телефону 104.
Какие расстояния должны быть от трубы до окна?
Расстояние определяется проектом, но труба не должна перекрывать открывание створки или нарушать нормы вентиляции помещения.
