Монтаж электропроводки в жилых помещениях по нормам ПУЭ

Монтаж электросети в жилом помещении требует строгого соблюдения государственных стандартов безопасности. Ошибки в проектировании приводят к коротким замыканиям или пожарам, поэтому нормы ПУЭ по электропроводке в жилых помещениях становятся обязательным регламентом. Средняя стоимость профессионального монтажа варьируется от 500 до 1500 рублей за точку, а время реализации проекта в квартире площадью 60 кв. м занимает от 7 до 14 дней. Правильный подход к планированию гарантирует долговечность всей системы.

Основы перед началом электромонтажных работ

Правила устройства электроустановок (ПУЭ) обладают статусом основного нормативного документа, регламентирующего электромонтаж. Степень сложности работ оценивается как высокая, так как требует глубоких знаний в области электротехники. Для законного выполнения таких операций специалисту необходимы соответствующие допуски по электробезопасности. Сроки реализации зависят от общего объема точек и сложности планировки жилья.

Перечень необходимых материалов

Для качественного монтажа подбираются компоненты с сертификатами соответствия. Основной упор делается на пожаробезопасность и долговечность изоляции. При расчете расхода на площадь квартиры 50-70 м² обычно закладывается запас кабеля в 10-15%.

• Медный кабель ВВГнг-LS (разного сечения)
• Автоматические выключатели
• Устройства защитного отключения (УЗО)
• Дифференциальные автоматы
• Подрозетники для скрытого монтажа
• Гофротруба ПВХ (негорючая)
• Клеммники (например, WAGO)
• Распределительный щит с DIN-рейкой

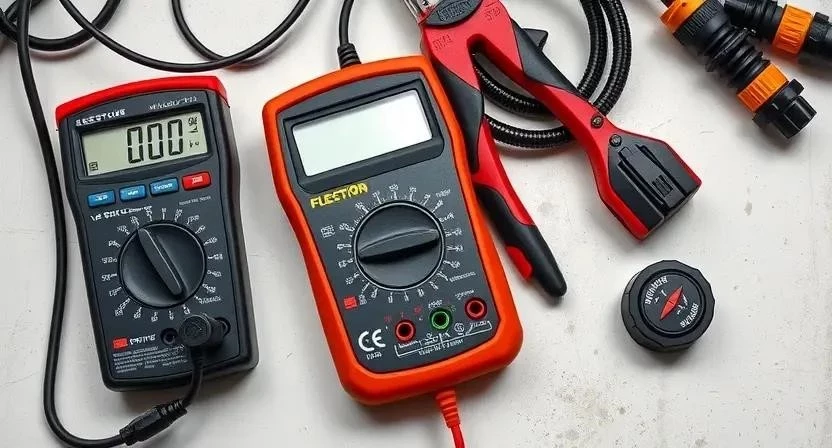

Инструментарий для электромонтажа

Эффективность работы напрямую зависит от используемого оборудования. Профессиональный набор позволяет минимизировать брак и значительно ускорить процесс.

• Мультиметр — измерение напряжения и сопротивления
• Стриппер — быстрая зачистка изоляции жил
• Перфоратор — создание штроб и отверстий в бетоне
• Уровень — точная установка подрозетников
• Индикатор напряжения — проверка отсутствия тока
• Набор отверток — затяжка клемм и винтов
• Пассатижи — резка и гибка проводов

Организация пространства перед работами

Планирование начинается с детального определения всех точек потребления электроэнергии. Важно защитить имеющуюся отделку пола и стен плотной пленкой. Рассчитывается общее количество приборов для правильного распределения нагрузки по группам. Вся мебель выносится из рабочих зон, чтобы обеспечить свободный доступ к стенам.

Подготовка поверхностей и разметка

Разметка трасс выполняется строго вертикально и горизонтально. Штробление стен производится с соблюдением норм ПУЭ, чтобы не нарушить несущую способность конструкций. После прорезания каналов поверхность тщательно очищается от пыли, а глубина штроб проверяется специальным шаблоном. В одном из проектов глубина штробы оказалась недостаточной, что привело к выпиранию кабеля при штукатурке; теперь всегда проверяю этот параметр перед укладкой.

Пошаговый алгоритм монтажа по ПУЭ

Соблюдение последовательности действий гарантирует безопасность всей системы. Перед началом работ необходимо полностью обесточить помещение.

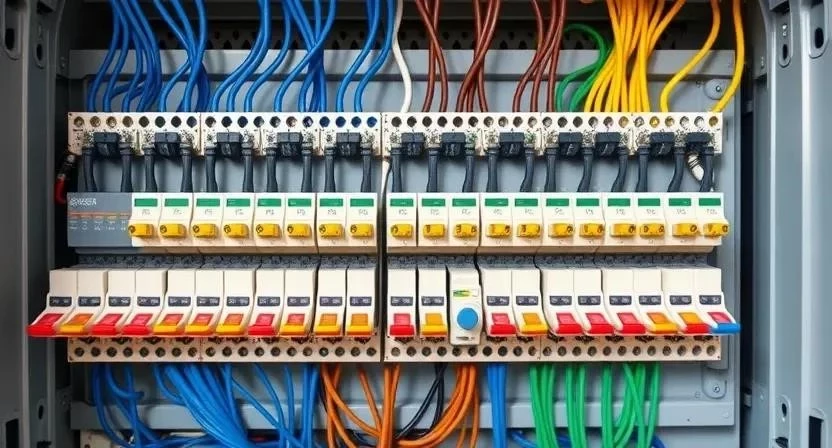

1. Сборка распределительного щита (4-6 часов). Установка вводного автомата, УЗО и групповых выключателей.
2. Прокладка магистральных линий (6-8 часов). Проведение основных кабелей от щита к комнатам.
3. Монтаж кабелей в гофре (5-7 часов). Защита проводки в штробах с помощью негорючего ПВХ.
4. Установка подрозетников (3-5 часов). Фиксация емкостей для розеток и выключателей с помощью гипса или алебастра.
5. Подключение заземления (2-4 часа). Создание контура безопасности и соединение всех заземляющих проводников.
6. Монтаж розеток и выключателей (4-6 часов). Подключение механизмов к жилам кабеля.
7. Подключение освещения (3-5 часов). Монтаж люстр, светильников и их связь с выключателями.
8. Проверка изоляции (2 часа). Измерение сопротивления изоляции мегомметром.
9. Тестирование УЗО (1 час). Проверка срабатывания защиты при утечке тока.
10. Финальный запуск системы (1 час). Поэтапное включение всех групп нагрузки.

Практика показала, что использование специальной протяжки (узицы) сокращает время укладки кабеля в гофре в два раза. Важно следить, чтобы при протяжке не возникло сильных натяжений, способных повредить изоляцию.

Технические нюансы и ограничения

Особое внимание уделяется влажным зонам, таким как ванная комната и кухня, где требуются повышенные меры защиты и установка УЗО с током утечки 10-30 мА. Высота установки розеток и выключателей должна соответствовать эргономическим нормам: выключатели обычно на уровне 90 см, розетки — 30 см от пола. Также учитываются температурные режимы эксплуатации кабеля, чтобы избежать перегрева при пиковых нагрузках.

Типичные ошибки при электромонтаже

Несоблюдение правил ведет к аварийным ситуациям. Многие пытаются сэкономить, что приводит к печальным последствиям.

1. Использование алюминиевых проводов в новых сетях.
2. Выбор заниженного сечения кабеля для мощных приборов.
3. Полное отсутствие заземления в жилом доме.
4. Объединение разных групп нагрузки (например, свет и розетки) на один автомат.
5. Применение скруток вместо специализированных клеммников.

Сталкивался с ситуацией, когда объединение кухни и комнаты на один автомат приводило к постоянным отключениям при одновременном включении чайника и утюга. Исправление этой ошибки потребовало повторного штробления стен и прокладки новой линии.

Анализ стоимости реализации

Затраты складываются из стоимости материалов и оплаты труда мастера. Самостоятельный монтаж позволяет сэкономить, но несет риски при отсутствии квалификации.

Регламент обслуживания и проверки

Регулярный осмотр контактов в щитке предотвращает их окисление и перегрев. Необходимо периодически тестировать работоспособность УЗО с помощью встроенной кнопки «Тест». Срок службы изоляции современных кабелей ВВГнг-LS составляет несколько десятилетий при соблюдении правил эксплуатации и отсутствии перегрузок сети.

Альтернативные способы прокладки

Скрытая проводка обеспечивает эстетичный вид, тогда как открытая проще в обслуживании и монтаже. Современные беспроводные выключатели позволяют избежать штробления в уже готовом ремонте. Системы умного дома интегрируются в сеть с соблюдением всех требований ПУЭ по нагрузкам и сечениям проводников.

Ответы на популярные вопросы

1. Можно ли использовать кабель ПВС в стенах?
Нет, ПВС предназначен для удлинителей и подключения приборов, он не подходит для стационарной скрытой проводки.

2. Какое сечение для розеток?
Согласно ПУЭ, для розеточных групп используется медный кабель сечением 2.5 мм².

3. Нужно ли УЗО в каждой комнате?
УЗО устанавливается в распределительном щите на группу помещений или конкретную линию (например, ванную).

4. Можно ли соединять провода скруткой?
Скрутки запрещены в скрытой проводке; необходимо использовать клеммники, сварку или пайку.

5. Как выбрать номинал автомата?
Номинал подбирается исходя из сечения кабеля и суммарной мощности потребителей (например, 16А для 2.5 мм²).

6. Обязательно ли заземление в старом фонде?
Да, для обеспечения безопасности рекомендуется организовать заземление даже в старых домах.

7. Какая высота розетки на кухне?
Обычно розетки над столешницей устанавливаются на высоте 105-110 см от пола.
