Монтаж электросети в деревянном строении требует строгого соблюдения норм пожарной безопасности из-за высокой горючести материала. Скрытая проводка в дереве считается технически сложной задачей, так как любые ошибки могут привести к перегреву кабеля и возгоранию. В среднем выполнение таких работ занимает от нескольких дней до двух недель, а стоимость материалов и услуг специалистов существенно зависит от площади объекта и сложности схемы. Правильный подход к организации сети гарантирует долговечность и безопасность эксплуатации дома.
Предварительный анализ и требования
Перед началом работ необходимо оценить уровень сложности проекта и изучить нормы ПУЭ. Электромонтаж в срубе или брусе требует специфических навыков, включая умение работать с деревообрабатывающим инструментом и знание правил изоляции. Оптимальные сроки проведения работ приходятся на период после основной усадки здания, чтобы избежать деформации кабельных трасс. Время выполнения зависит от количества точек вывода и объема штробления стен.
Подбор необходимых материалов
Выбор компонентов основывается на принципе максимальной пожаробезопасности. Основным требованием является использование негорючих материалов, которые не поддерживают горение и не выделяют токсичных веществ при нагреве.

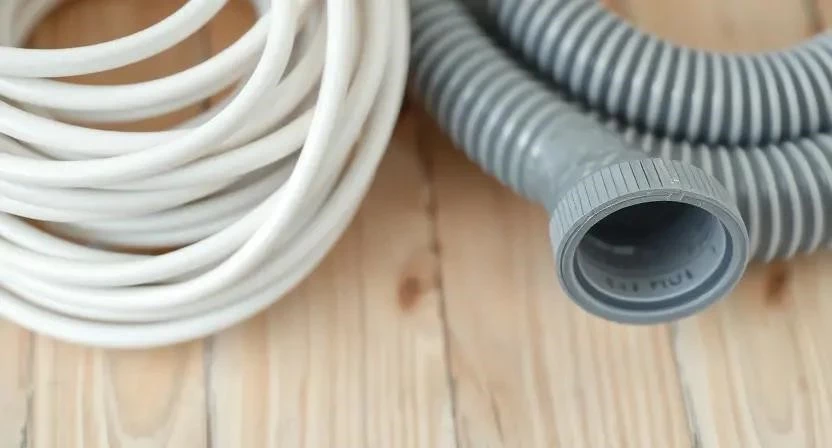

- Кабель ВВГнг-LS (не поддерживающий горение, с низким дымовыделением)
- Негорючая гофрированная труба (ПВХ или ПНД специального исполнения)
- Подрозетники, предназначенные специально для дерева
- Клеммники с высокой степенью зажима
- Распределительные коробки из негорючего пластика
- Металлический лоток для прокладки в перекрытиях
- Изоляционные ленты и термоусадочные трубки
- Специальные негорючие составы для заделки штроб
Расход материалов рассчитывается исходя из общей длины трасс с запасом 10-15% на изгибы и подрезку. При выборе брендов рекомендуется отдавать предпочтение сертифицированной продукции, соответствующей ГОСТ.
| Материал | Расход на м2 (ориентир) | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 4-6 метров | 80 руб/м | 4800 руб |
| Гофра негорючая | 4-6 метров | 30 руб/м | 1800 руб |
| Подрозетник для дерева | 1-2 шт | 150 руб/шт | 300 руб |
| Клеммники | 10-20 шт | 25 руб/шт | 500 руб |
| Распределительная коробка | 1-2 шт | 120 руб/шт | 240 руб |
Оборудование для электромонтажа

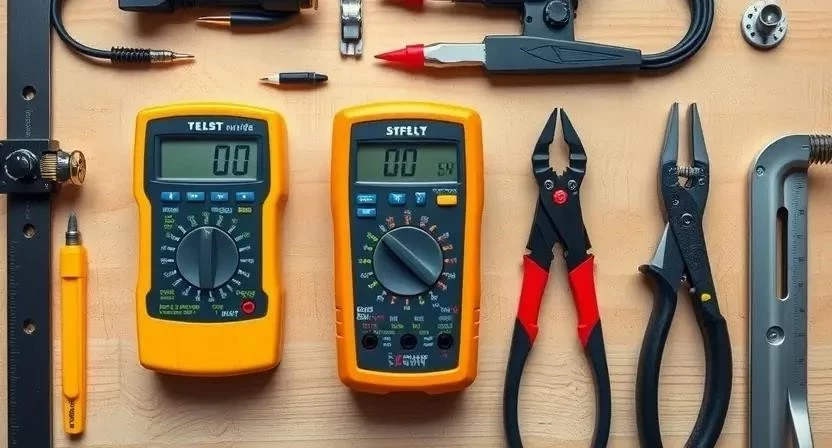

Для качественного исполнения работ потребуется специализированный набор инструментов. Использование бытового инструмента без специальных насадок может привести к сколам дерева или повреждению изоляции кабеля.
- Штроборез — создание ровных каналов в дереве
- Перфоратор — сверление глубоких отверстий под подрозетники
- Стриппер — аккуратное снятие изоляции без повреждения жил
- Мультиметр — проверка целостности цепи и замер напряжения
- Уровень — точная разметка и установка розеток
- Строительный пылесос — удаление опилок из штроб
- Отвертки с диэлектрическими ручками — монтаж механизмов
| Инструмент | Назначение | Статус | Примерная цена аренды/покупки |
|---|---|---|---|
| Штроборез | Создание пазов под гофру | Обязательно | 500 руб/сутки |
| Перфоратор | Сверление отверстий | Обязательно | 400 руб/сутки |
| Мультиметр | Диагностика сети | Обязательно | 1500 руб (покупка) |
| Стриппер | Зачистка проводов | Желательно | 800 руб (покупка) |
| Строительный пылесос | Очистка помещения | Желательно | 600 руб/сутки |
Организация рабочего пространства
Процесс начинается с полного освобождения помещения от мебели и предметов интерьера. Все поверхности, которые не подлежат обработке, закрываются защитной пленкой. На этом этапе планируются основные трассы прокладки кабеля, чтобы минимизировать количество пересечений и лишних изгибов. После завершения каждого этапа штробления производится оперативный вынос мусора и опилок.
Подготовка поверхностей к монтажу
Разметка точек вывода розеток и выключателей выполняется с учетом эргономики помещения. Важным шагом является проверка влажности дерева: слишком сырая древесина может привести к гниению материалов или некорректной работе изоляции. Места будущего штробления очищаются от пыли и загрязнений. Перед началом реза проверяется готовность стен, отсутствие глубоких трещин в несущих элементах, которые могли бы быть ослаблены при прокладке кабеля.
Технология установки скрытой проводки
Процесс монтажа состоит из последовательных этапов, где каждый шаг влияет на общую безопасность системы.
- Составление схемы и разметка (3-5 часов). Определяются линии питания, места установки щитка и потребителей.
- Подготовка штроб (6-10 часов). Прорезаются каналы под гофру. Из личного опыта: при работе с брусом первого сорта часто попадаются плотные сучки, которые смещают диск штробореза, поэтому важно двигаться медленно.

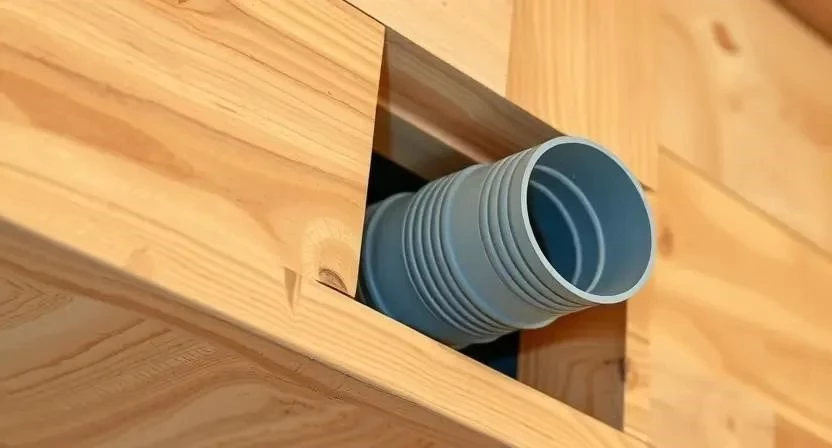

- Монтаж негорючей гофры (4-6 часов). Труба фиксируется в штробах с помощью специальных клипс.
- Протяжка кабеля (3-5 часов). ВВГнг-LS затягивается в гофру без натяжения.
- Установка распределительных коробок (2-4 часа). Коробки монтируются в верхней части стен.
- Монтаж подрозетников (3-5 часов). Установка емкостей для розеток с выравниванием по уровню.
- Подключение в коробках (4-8 часов). Соединение жил с помощью клеммников.
- Сборка электрощита (5-7 часов). Установка автоматов защиты и УЗО.

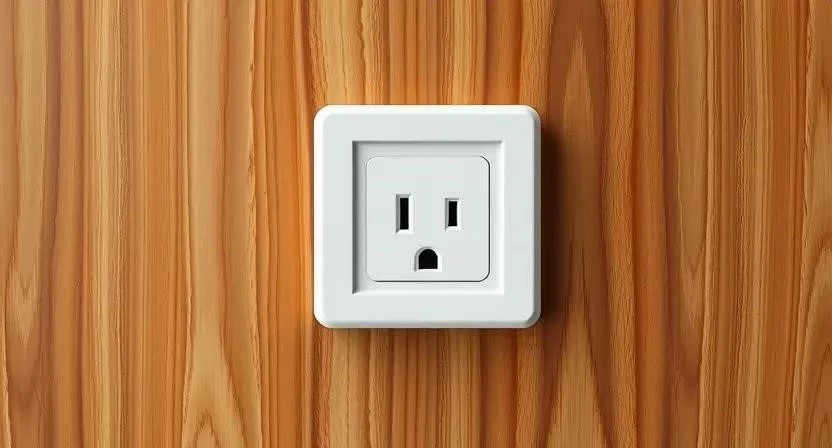

- Монтаж розеток и выключателей (3-5 часов). Финальная установка механизмов.
- Тестирование (2-3 часа). Замер сопротивления изоляции и проверка напряжения.
- Заделка штроб (4-6 часов). Использование негорючих составов для закрытия пазов.
| Этап работ | Время выполнения | Особенности технологии |
|---|---|---|
| Разметка и схема | 4 часа | Соблюдение эргономики |
| Штробление | 8 часов | Контроль глубины реза |
| Прокладка гофры/кабеля | 6 часов | Отсутствие резких изгибов |
| Электромонтаж (узлы) | 8 часов | Надежная затяжка клемм |
| Пусконаладка | 3 часа | Проверка мультиметром |
Технические особенности деревянных конструкций
При монтаже необходимо учитывать естественную усадку деревянного дома, которая может привести к пережатию кабеля. Для этого в местах прохода через перекрытия оставляют небольшие петли запаса. Температурный режим в помещении должен быть стабильным, чтобы избежать конденсата внутри гофры. Сечение провода выбирается строго под расчетную нагрузку: для освещения обычно используется 1.5 мм², для розеток — 2.5 мм². Изоляция ВВГнг-LS полностью совместима с деревом, так как не вступает в химическую реакцию с компонентами древесины.
Типичные ошибки при монтаже
Несоблюдение технологии часто приводит к созданию опасных условий эксплуатации сети.
- Прокладка кабеля напрямую в дерево без использования гофры.
- Применение кабеля ПВС вместо ВВГнг-LS. Из личного опыта: использование ПВС в одном из проектов привело к заметному нагреву изоляции при пиковой нагрузке, что потребовало полной замены линии.
- Игнорирование системы заземления, что критично для безопасности.
- Слишком глубокое штробление, нарушающее целостность несущих балок.
- Использование алюминиевых проводов в деревянных стенах.
Расчет стоимости и экономия
Затраты на электромонтаж складываются из стоимости материалов и оплаты труда. При самостоятельном выполнении работ экономия может составить до 50% от общего бюджета.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Аренда инструмента | 3 000 | 0 (включено) | -3 000 |
| 18 000 | 40 000 | 22 000 |
Из личного опыта: закупка кабеля бухтами по 100 метров вместо нарезки в магазине позволила снизить стоимость материалов на 15%.
Эксплуатация системы после завершения
После сдачи работ необходимо придерживаться правил безопасной эксплуатации. Рекомендуется раз в год проводить периодическую проверку затяжки контактов в распределительных коробках и щитке. Для контроля состояния скрытой сети целесообразно использовать тепловизор, который позволяет обнаружить локальные перегревы кабеля или соединений на ранней стадии, предотвращая короткое замыкание.
Альтернативные способы прокладки
Если скрытый монтаж невозможен или нежелателен, применяются другие методы. Открытая проводка в стиле ретро с использованием керамических изоляторов не только безопасна, но и является элементом дизайна. Другим вариантом выступают кабель-каналы из негорючего пластика, которые монтируются на поверхность стен. В случаях капитального строительства часто используют монтаж в фальш-стенах из гипсокартона, что полностью изолирует электросеть от деревянного каркаса.
Часто задаваемые вопросы
Можно ли штробить бревно?
Штробление бревна допустимо, но глубина паза не должна превышать 20-30% от диаметра бревна, чтобы не ослабить конструкцию.
Какой кабель самый безопасный для дерева?
Оптимальным выбором является ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение.
Нужна ли металлическая труба?
Металлическая труба рекомендуется в местах с повышенным риском механического повреждения или в зонах с высокой пожарной нагрузкой.
Как избежать короткого замыкания в дереве?
Необходимо использовать качественные автоматы защиты и УЗО, а также строго соблюдать правила изоляции соединений.
Можно ли использовать ПВС?
Нет, кабель ПВС не предназначен для стационарной скрытой прокладки, особенно в горючих материалах.
Как проверить качество монтажа?
С помощью замера сопротивления изоляции и проверки всех линий мультиметром перед подачей напряжения.
Нужно ли заземление в деревянном доме?
Да, заземление обязательно для защиты людей от поражения током при пробое изоляции на корпус прибора.
