Монтаж электрического подогрева пола требует точного соблюдения технических норм безопасности. Средние затраты времени на установку системы составляют от одного до трех суток в зависимости от площади. Стоимость реализации проекта варьируется от выбранного оборудования и сложности помещения. Правильное подключение теплого пола к сети гарантирует долговечность системы и исключает риск короткого замыкания.
Особенности подготовки к работам
Оценка сложности процесса показывает, что установка требует базовых навыков работы с электропроводкой. Необходимо уверенно владеть инструментами для зачистки проводов и пониманием принципов работы с напряжением 220В. Процесс лучше всего планировать на этапе черновых работ, до начала укладки чистового напольного покрытия. Общий срок выполнения всех этапов обычно занимает несколько дней, включая время на проверку системы.
Перечень необходимых материалов
Для качественного монтажа электрического теплого пола потребуется определенный набор комплектующих. Важно выбирать сертифицированные товары, чтобы избежать перегрева кабеля или выхода из строя электроники.
- Нагревательный кабель или мат;
- Гофротруба для защиты проводки;
- Терморегулятор с выносным датчиком;
- Медный кабель питания с подходящим сечением;
- Клеммники для надежного соединения;
- Изоляционные материалы (термоскотч, изолента);
- Плиточный клей или самовыравнивающаяся смесь;
- Распределительная коробка.
Расход материалов рассчитывается исходя из полезной площади помещения, исключая зоны под стационарной мебелью.
| Материал | Расход на м2 | Ориентировочная цена за ед. | |
|---|---|---|---|
| Нагревательный кабель | 1.1 м.п. | 800 руб/м | 8800 руб |
| Гофротруба | 1.5 м.п. | 30 руб/м | 450 руб |
| Плиточный клей | 4 кг | 500 руб/мешок | 2000 руб |
| Медный кабель | 2 м.п. | 120 руб/м | 2400 руб |
| Терморегулятор | 1 шт | 3500 руб/шт | 3500 руб |

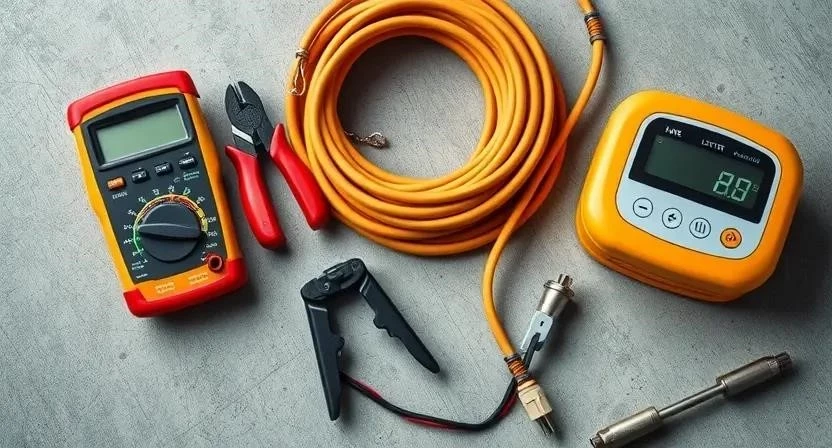

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и минимизирует вероятность ошибок. Некоторые позиции можно взять в аренду, если работы носят разовый характер.
- Мультиметр — для замера сопротивления кабеля;
- Стриппер — для аккуратной зачистки изоляции;
- Набор отверток — для монтажа термостата и клемм;
- Перфоратор — для штробления стен под проводку;
- Индикатор напряжения — для проверки фазы;
- Строительный уровень — для выравнивания датчика;
- Строительный нож — для резки гофры и изоляции.
| Инструмент | Назначение | Статус |
|---|---|---|
| Мультиметр | Проверка целостности цепи | Обязательно |
| Стриппер | Снятие изоляции с жил | Желательно |
| Перфоратор | Создание каналов в стенах | Обязательно |
| Индикатор напряжения | Безопасность при подключении | Обязательно |
| Отвертки | Фиксация контактов | Обязательно |
Организация рабочего пространства
Свободное помещение позволяет избежать случайных повреждений кабеля. Сначала необходимо полностью освободить комнату от мебели и посторонних предметов. Стены и прилегающие зоны защищаются пленкой, чтобы строительная пыль не осела на чистовых поверхностях. Организация места для хранения инструментов в одном углу ускоряет доступ к ним. Весь строительный мусор выносится сразу после завершения этапа подготовки.
Приведение основания в порядок
Чистота поверхности напрямую влияет на адгезию плиточного клея и теплопроводность системы. Основание очищается от пыли, жирных пятен и остатков старых покрытий. Если пол имеет значительные перепады, выполняется выравнивание с помощью самонивелирующейся смеси. Грунтовка наносится в один или два слоя для укрепления структуры бетона. Готовность поверхности проверяется путем визуального осмотра и отсутствия отслоений материала.
Поэтапный процесс установки
Монтаж электрического теплого пола требует последовательности действий. Любое отклонение от технологии может привести к выходу системы из строя.
- Разметка площади (1 час). Очерчиваются границы укладки, исключая места под мебель.
- Прокладка кабеля (4-6 часов). Нагревательный элемент укладывается змейкой с соблюдением шага.
- Установка датчика температуры (30 мин). В стене или полу формируется канал, куда помещается сенсор.
- Монтаж терморегулятора (1 час). В стене вырезается отверстие под корпус термостата.
- Соединение проводов (1 час). Выполняется подключение кабеля к терморегулятору через клеммники.
- Проверка сопротивления (30 мин). С помощью мультиметра измеряется сопротивление до и после укладки.
- Финальное подключение к щитку (1 час). Установка автоматического выключателя и УЗО.
- Тестовый запуск (30 мин). Включение системы для проверки нагрева всех участков.
Из личного опыта: однажды при монтаже кабель был случайно пережат тяжелым инструментом. Своевременный замер сопротивления мультиметром до заливки пола позволил обнаружить обрыв и заменить поврежденный участок, что спасло от полного демонтажа стяжки.
Рекомендую всегда укладывать датчик температуры в отдельную гофротрубу. В моей практике был случай, когда датчик вышел из строя через два года, и благодаря гофре удалось заменить его без необходимости вскрывать плитку.
Важно проводить замер сопротивления трижды: до начала работ, в процессе укладки и после завершения. Это гарантирует, что повреждения не возникли на промежуточных этапах.
| Этап работ | Время выполнения | Особенности технологии |
|---|---|---|
| Разметка | 1 час | Точный расчет шага кабеля |
| Укладка | 5 часов | Запрет на пересечение жил |
| Монтаж датчика | 30 мин | Размещение между витками кабеля |
| Электрика | 2 часа | Использование медного кабеля |
| Тестирование | 30 мин | Контроль температуры поверхности |
Технические тонкости и требования
Температура в помещении при монтаже должна быть в пределах +15…+25°C. Слишком высокая влажность может негативно сказаться на сцеплении плиточного клея с основанием. Время высыхания стяжки или клея зависит от состава, но обычно составляет от 24 до 72 часов. Совместимость материалов проверяется по техническим паспортам: клей должен быть предназначен для использования с системами подогрева. Обязательным требованием является наличие заземления для всех металлических элементов конструкции.
Типичные промахи при установке
Ошибки в электромонтаже могут привести к серьезным авариям или быстрой поломке оборудования.
- Выбор слишком тонкого сечения провода, что вызывает его перегрев.
- Неправильное расположение датчика (слишком близко к нагревательному кабелю).
- Отсутствие УЗО в электрической цепи, что опасно при утечке тока.
- Пересечение витков кабеля, приводящее к локальному перегреву и прогару.
- Запуск системы до полного высыхания стяжки, что вызывает появление трещин.
Финансовые расчеты
Стоимость реализации проекта складывается из затрат на комплектующие и оплаты труда. Самостоятельный монтаж позволяет существенно сэкономить, но требует наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 15000 | 15000 | 0 |
| Работа по укладке | 0 | 7000 | 7000 |
| Электромонтаж | 0 | 4000 | 4000 |
| Инструменты (аренда) | 1000 | 0 | -1000 |
| 16000 | 26000 | 10000 |
Эксплуатация после запуска
Правила использования системы начинаются с постепенного повышения температуры. Нельзя включать подогрев на максимум сразу после укладки плитки. Срок службы качественных компонентов составляет от 15 до 25 лет. Полноценная эксплуатация пола разрешена только после полного затвердевания отделочных материалов. Регулярная проверка настроек термостата поможет оптимизировать энергопотребление.
Сравнение различных систем
Кабельный пол является классическим вариантом, обеспечивающим равномерный прогрев. Инфракрасный пол монтируется быстрее и не требует стяжки, однако имеет меньший срок службы. Водяной пол отличается высокой энергоэффективностью, но требует сложного монтажа труб и установки котла. Выбор конкретного метода зависит от типа перекрытий и доступного бюджета на ремонт.
Ответы на частые вопросы
Можно ли подключать теплый пол к обычной розетке?
Это допустимо только для временного использования или при использовании готовых матов с вилкой, но для стационарной установки требуется отдельная линия от щитка.
Как правильно выбрать терморегулятор?
Следует ориентироваться на мощность нагревательного кабеля и тип управления (механический или электронный с программированием).
Что делать, если пол не греет?
Необходимо проверить напряжение на клеммах мультиметром и убедиться в исправности датчика температуры.
Нужно ли заземлять систему?
Да, заземление обязательно для обеспечения безопасности пользователей и защиты от поражения током.
Можно ли резать нагревательный кабель по длине?
Только если кабель заявлен как «режущийся». Обычные кабели при обрезке теряют работоспособность.
Какое сечение провода использовать для питания?
Обычно используется медный кабель сечением 2.5 мм2, что достаточно для стандартных нагрузок.
Влияет ли ламинат на работу пола?
Да, ламинат должен иметь специальную маркировку о совместимости с теплыми полами, иначе он может деформироваться.
