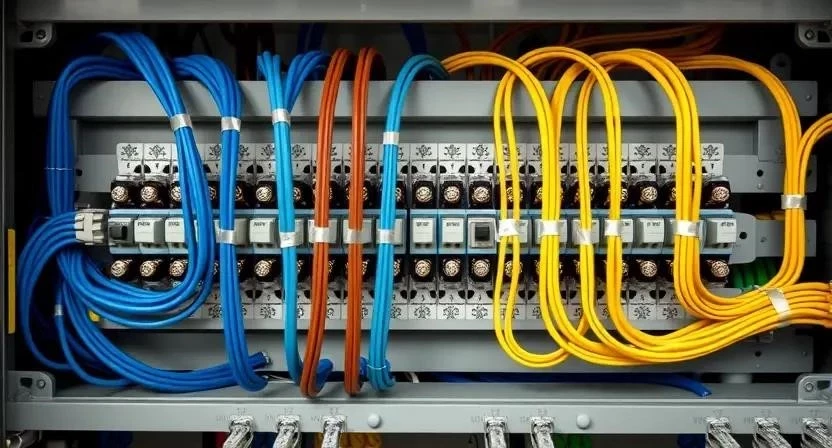

Маркировка кабелей в распределительном щите

Правильная идентификация линий в распределительном щите является критически важной задачей для обеспечения электробезопасности. Сложность процесса напрямую зависит от объема кабельного хозяйства, а время выполнения на один объект может варьироваться от нескольких часов до нескольких дней. Качественная маркировка кабелей позволяет избежать фатальных ошибок при обслуживании сети и сокращает время поиска неисправности в разы. Системный подход к этому этапу гарантирует долговечность эксплуатации всей электропроводки.

Основы предварительного планирования

Перед началом работ необходимо провести комплексную оценку сложности системы. Первым делом изучается актуальная схема электропроводки, чтобы точно соотнести каждую линию с потребителем. Важнейшим условием является строгое соответствие ГОСТ и ПУЭ, что исключает разночтения при передаче объекта другим специалистам. Планирование времени на маркировку всего объекта должно учитывать количество точек подключения и общую протяженность трасс, чтобы избежать спешки и ошибок в нумерации.

Перечень необходимых материалов

Для качественного обозначения линий требуются специализированные расходные материалы, обеспечивающие стойкость надписей к внешним воздействиям. Выбор зависит от условий эксплуатации и типа кабеля.

• Маркировочные трубки из ПВХ.
• Пластиковые бирки с зажимами.
• Кабельные зажимы различных диаметров.
• Термоусадочные кольца.
• Перманентные маркеры с водостойкими чернилами.
• Самоклеящиеся этикетки из полиэстера.
• Специальный клей для пластика.
• Защитные прозрачные пленки для бирок.

Расход материалов рассчитывается исходя из количества кабелей. В среднем на 100 метров кабеля с учетом всех разветвлений и концов требуется определенный набор комплектующих.

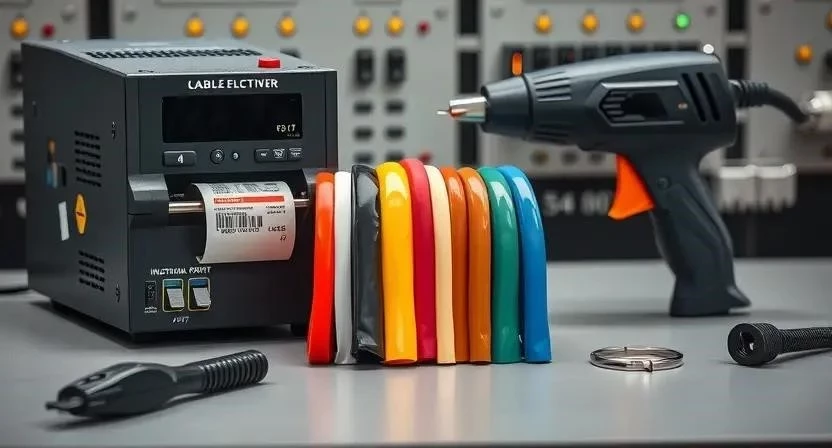

Инструментарий для работы

Эффективность процесса зависит от используемого оборудования. Профессиональный подход требует наличия специализированных устройств, хотя для небольших объектов допустимы бюджетные аналоги.

• Маркировочный принтер для печати на трубках и лентах.
• Стриппер для аккуратного снятия изоляции.
• Термофен для усадки колец.
• Кусачки или бокорезы.
• Органайзер для сортировки бирок по группам.
• Линейка или штангенциркуль.
• Спиртовые салфетки для обезжиривания.

При ограниченном бюджете профессиональное оборудование можно взять в аренду, что существенно повысит качество и скорость нанесения идентификаторов по сравнению с ручным письмом.

Организация рабочего пространства

Подготовка помещения начинается с обустройства места в щитовой или непосредственно в зонах прокладки кабельных трасс. Необходимо обеспечить яркое освещение, чтобы четко видеть цвета жил и мелкий шрифт на бирках. Окружающее пространство защищается от строительного мусора с помощью укрывных материалов, что предотвращает попадание пыли на клеевые слои этикеток и поверхности кабелей.

Подготовка поверхности кабеля

Перед нанесением маркировки внешняя оболочка провода должна быть тщательно очищена от пыли, строительной смеси и жировых пятен. Используются сухие или слегка влажные салфетки, после чего поверхность обезжиривается. Проверяется целостность изоляции: при обнаружении повреждений они устраняются до начала маркировки. Точки нанесения определяются заранее — обычно это расстояние 5-10 см от конца кабеля в щите и аналогичное расстояние у потребителя.

Технология нанесения маркировки: пошаговый процесс

Соблюдение последовательности действий исключает путаницу в линиях и необходимость переделывать работу.

1. Изучение кабельного журнала и схемы. (Время: 30-60 мин). Анализируется назначение каждой линии. Ошибка на этом этапе ведет к неправильному именованию всей сети.
2. Выбор типа маркировки. (Время: 15 мин). Подбирается трубка, бирка или термоусадка в зависимости от диаметра кабеля и условий среды.
3. Печать или написание идентификатора. (Время: 20-40 мин). Создается текст с указанием номера линии и назначения. Из личного опыта: использование принтера вместо маркера сокращает время поиска кабеля через год эксплуатации в два раза, так как надписи не выцветают.
4. Подготовка конца кабеля. (Время: 5 мин). Кабель зачищается от лишней изоляции, если это предусмотрено типом маркировки.
5. Нанесение маркировки. (Время: 10 мин). Надевается маркировочная трубка или закрепляется бирка на оболочку.
6. Фиксация. (Время: 5 мин). Производится прогрев термоусадки или затягивание зажима. Важно не перегреть изоляцию кабеля термофеном.
7. Проверка читаемости. (Время: 2 мин). Визуальный контроль четкости шрифта и надежности крепления.
8. Дублирование маркировки. (Время: 15-20 мин). Идентификатор наносится в щитке и на конечном устройстве линии.
9. Занесение данных в документацию. (Время: 30 мин). Все фактические изменения вносятся в исполнительную схему.

Технические нюансы и требования

Стойкость краски должна соответствовать условиям эксплуатации: в промышленных помещениях используются только светостойкие и химически инертные чернила. При работе с термоусадкой строго соблюдается температурный режим, чтобы избежать деформации основной изоляции кабеля. Пластик маркировочных элементов должен быть совместим с материалом оболочки (ПВХ, ПЭ), чтобы предотвратить химическую реакцию и разрушение пластификаторов.

Типичные ошибки при монтаже

Чаще всего новички допускают путаницу в нумерации из-за отсутствия четкого плана. Использование нестойких маркеров приводит к тому, что через полгода надписи становятся нечитаемыми. Слишком свободное крепление бирок приводит к их соскальзыванию или зацепам при монтаже других линий. Отсутствие дублирования маркировки на обоих концах кабеля делает идентификацию линии практически невозможной без использования специального оборудования. Однажды я столкнулся с ситуацией, когда из-за свободно болтающихся бирок в щите они перепутались местами, что привело к ошибочному отключению сервера при ремонте.

Расчет затрат на маркировку

Стоимость зависит от объема работ и выбранных материалов. Самостоятельное исполнение позволяет сэкономить на оплате труда, но требует покупки оборудования.

Обслуживание и актуализация

После завершения работ рекомендуется проверять состояние бирок и трубок раз в год. Выцветшие или поврежденные надписи обновляются. При перепланировке помещения или добавлении новых потребителей изменения вносятся в маркировку незамедлительно, после чего данные дублируются в кабельном журнале. Это предотвращает накопление ошибок в технической документации.

Сравнение методов идентификации

Существует несколько подходов к обозначению проводов, каждый из которых имеет свои особенности.

1. Долговечность надписи.
2. Скорость нанесения.
3. Стоимость реализации.
4. Стойкость к среде.
5. Удобство чтения.

В моем опыте сочетание цветового кодирования жил и печатных маркировочных трубок на концах кабеля оказалось самым надежным вариантом для промышленного монтажа.

Ответы на часто задаваемые вопросы

Какой стандарт маркировки использовать в жилом доме?
Рекомендуется придерживаться ПУЭ и ГОСТ, используя буквенно-цифровые обозначения, где буква указывает на тип потребителя (например, «О» — освещение, «Р» — розетки), а цифра — номер линии.

Что делать, если кабель слишком тонкий для бирки?
В таких случаях оптимально использовать термоусадочные кольца с печатью или маркировочные трубки малого диаметра.

Чем отличаются маркировочные трубки от термоусадки?
Трубки обычно жесткие и просто надеваются на кабель, а термоусадка сжимается при нагреве, плотно облегая изоляцию и защищая надпись от истирания.

Можно ли использовать обычный скотч для подписей?
Нет, клеевой слой скотча быстро деградирует, и бирка отвалится через несколько месяцев.

Как маркировать скрутки и соединения?
На каждое соединение надевается отдельная маркировочная трубка или бирка, указывающая, какие именно линии соединены в данной точке.

Где найти актуальные таблицы расшифровки ГОСТ?
Актуальные данные содержатся в официальных реестрах стандартизации и технических справочниках по электромонтажу.

Как часто нужно проверять маркировку в промышленных зданиях?
В условиях агрессивной среды или высоких температур проверку следует проводить раз в полгода в рамках регламентного обслуживания.
