Как проверить УЗО и заземление самостоятельно

Обеспечение электробезопасности в жилом помещении требует регулярного контроля защитных устройств. Диагностика системы занимает от 1 до 3 часов и характеризуется средней сложностью выполнения. Чтобы понять, как проверить УЗО и заземление самостоятельно, необходимо использовать специализированные приборы замера. Правильный подход исключает риск поражения током и предотвращает возникновение пожаров в сети.

Основы безопасности и предварительная оценка

Работа с электричеством сопряжена с высоким риском, поэтому базовые навыки электромонтажа являются обязательным условием. Перед началом диагностики следует изучить требования ПУЭ, чтобы понимать допустимые нормы сопротивления и напряжения. Основная задача заключается в подтверждении того, что ток утечки будет мгновенно пресечен защитным устройством. Соблюдение техники безопасности подразумевает использование диэлектрических ковриков и инструментов с изолированными ручками. Весь процесс требует максимальной концентрации, так как ошибка в определении фазы может привести к короткому замыканию.

Расходные материалы для диагностики

Для качественной проверки потребуются вспомогательные элементы, которые помогут обеспечить надежный контакт при замерах. Большинство из них продаются в строительных гипермаркетах или специализированных магазинах электротехники. Стоимость базового набора материалов минимальна и обычно не превышает 1000 рублей.

• Изолента ПВХ (черная, синяя, желто-зеленая) — 3 шт.
• Клеммники WAGO для временных соединений — 10 шт.
• Провода медные многожильные (сечением 1.5-2.5 мм²) для тестов — 5 метров.
• Набор стяжек нейлоновых для фиксации проводов — 20 шт.
• Очиститель контактов в аэрозоле — 1 баллон.
• Наждачная бумага мелкой зернистости (Р600) — 1 лист.
• Маркер перманентный для пометки линий — 1 шт.
• Спиртовые салфетки для обезжиривания клемм — 10 шт.

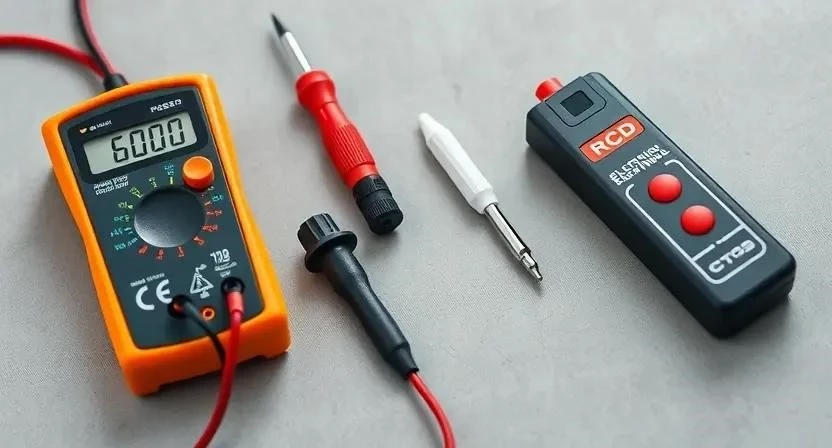

Инструментарий для проверки

Точность диагностики напрямую зависит от качества используемого оборудования. При отсутствии дорогостоящих приборов часть функций можно заменить арендой профессионального оборудования в сервисных центрах.

1. Мультиметр цифровой — базовый прибор для замера напряжения и сопротивления.
2. Индикаторная отвертка — позволяет быстро определить фазный провод.
3. Тестер УЗО (специальный прибор) — измеряет время срабатывания и ток утечки.
4. Набор изолированных отверток — для затяжки и ослабления винтов в щитке.
5. Пассатомиль или кусачки — для подготовки концов проводов.

Организация рабочего пространства

Свободный доступ к электрощиту является первоочередным условием безопасности. Необходимо убрать все посторонние предметы, которые могут затруднить перемещение или вызвать спотыкание. Важным этапом становится отключение всей чувствительной электроники (компьютеров, телевизоров, роутеров), так как резкие скачки напряжения или отключение питания могут повредить их блоки питания. Освещение в зоне работ должно быть ярким и равномерным, чтобы исключить ошибку при идентификации проводов по цветам.

Подготовка электрических соединений

Первичный осмотр контактов в щитке позволяет выявить явные дефекты еще до начала замеров. Проверка затяжки винтов выполняется с помощью изолированной отвертки, так как ослабленный контакт вызывает нагрев и ложные срабатывания защиты. Клеммы очищаются от пыли и окислов с помощью спиртовых салфеток или специального очистителя. Внимательный осмотр изоляции помогает обнаружить трещины или оплавления, которые могут указывать на перегрузку линии. Только после полной очистки и фиксации всех соединений можно приступать к электрическим тестам.

Алгоритм диагностики системы защиты

Процесс проверки разделен на последовательные этапы, каждый из которых подтверждает работоспособность определенного узла сети.

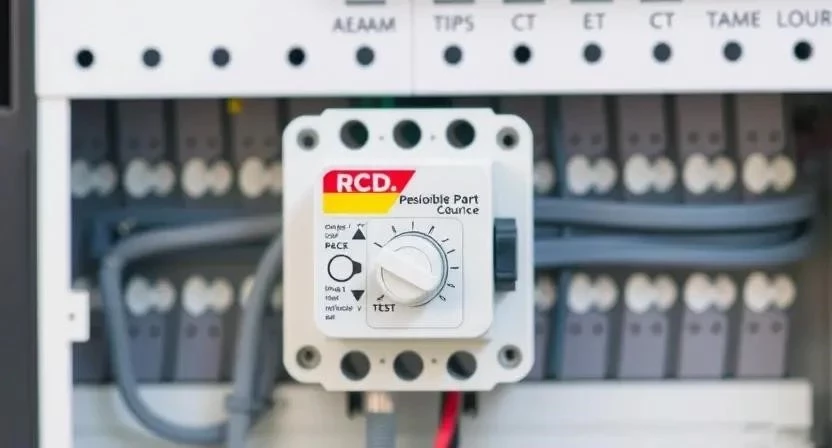

1. Тест кнопки УЗО (2 мин). Нажмите кнопку «ТЕСТ» на лицевой панели устройства. Рычаг должен мгновенно опуститься вниз, обесточив линию.
2. Поиск фазы и нуля (5 мин). Используйте индикаторную отвертку в розетках. В одном отверстии индикатор должен гореть, в другом — нет.

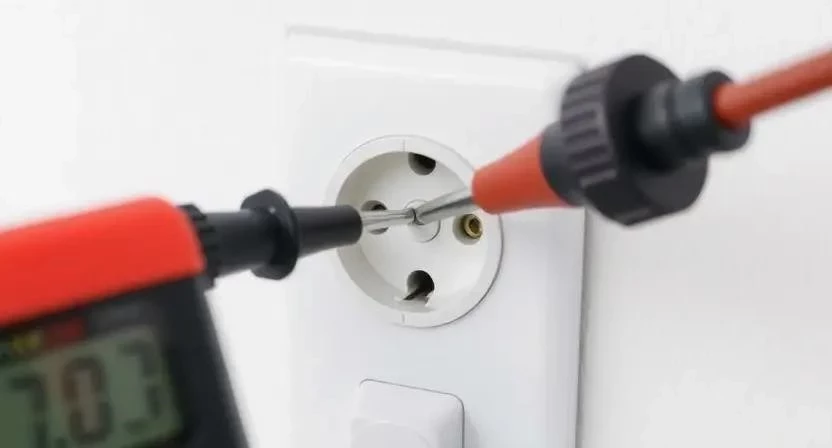

3. Замер V (фаза-заземление) (5 мин). Установите мультиметр в режим измерения переменного напряжения. Измерьте значение между фазным и заземляющим контактом — оно должно быть близко к 230В.
4. Замер V (ноль-заземление) (5 мин). Проверьте напряжение между нулевым и заземляющим контактами. В норме оно не должно превышать 2-5В.
5. Имитация утечки (10 мин). С помощью специального тестера или через резистор создайте ток утечки. УЗО должно сработать при достижении своего номинала (например, 30мА).
6. Проверка контура (15 мин). Проверьте целостность заземляющего проводника от розетки до главного заземлителя.
7. Тест времени отклика (5 мин). При наличии тестера замерьте время срабатывания. Для защиты людей оно не должно превышать 30-40 мс.
8. Обход розеток (20 мин). Повторите замеры в каждой розетке помещения, чтобы исключить обрыв заземления в распределительных коробках.
9. Анализ и выводы (10 мин). Сопоставьте все полученные данные с нормами ПУЭ и зафиксируйте отклонения.

Из личного опыта: однажды при проверке в частном доме кнопка ТЕСТ на УЗО работала, но замер между нулем и заземлением показал 40В. После детального осмотра выяснилось, что заземляющий контур просто сгнил в земле, и защита работала только «на бумаге», не имея возможности сбросить ток утечки.

Технические нюансы и внешние факторы

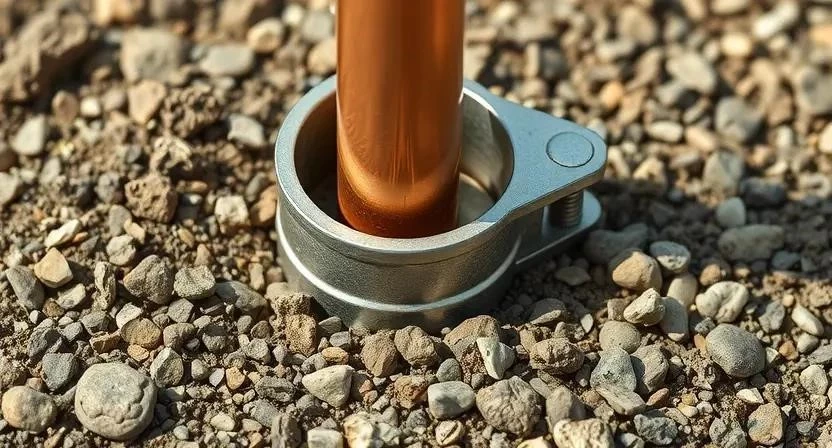

Температурный режим в помещении может косвенно влиять на работу электроники, но критическим фактором является влажность. Высокая влажность почвы вокруг заземляющего контура снижает его сопротивление, что считается положительным моментом. В засушливый период сопротивление растет, и эффективность заземления падает. Также следует учитывать совместимость: установка дифференциального автомата вместо УЗО меняет логику защиты, так как он объединяет в себе функции защиты от утечки и защиту от короткого замыкания.

Типичные ошибки при проверке

Многие пользователи ошибочно полагают, что нажатие кнопки ТЕСТ гарантирует полную исправность системы. На самом деле эта кнопка проверяет только механизм расцепления, но не реальную утечку тока через нагрузку. Другой частой проблемой становится неправильное подключение мультиметра, когда щупы касаются соседних контактов, создавая короткое замыкание. Путаница между нулевым и заземляющим проводом ведет к ложным выводам о работоспособности контура.

Пример из практики: при замере напряжения ноль-земля начинающий мастер перепутал режимы мультиметра, поставив измерение постоянного тока (DC) вместо переменного (AC). В итоге прибор показал 0, и мастер сделал вывод, что сеть идеальна, хотя на самом деле в системе была серьезная проблема с занулением.

Экономический расчет диагностики

Стоимость самостоятельной проверки складывается из покупки базового инструмента. Профессиональный аудит обходится дороже, но дает гарантию и официальный протокол измерений.

Мой опыт показывает, что покупка собственного мультиметра окупается уже после первого вызова электрика, так как прибор остается в хозяйстве и позволяет оперативно находить обрывы в бытовой технике.

Регламент технического обслуживания

Периодичность проверок должна составлять один раз в полгода или год, в зависимости от условий эксплуатации. Рекомендуется проводить тест кнопки УЗО ежемесячно. Для долгой службы защиты следует избегать перегрузки линий и использовать качественные сетевые фильтры. Регулярная протяжка винтовых соединений в щитке раз в год предотвращает окисление контактов и снижает вероятность ложных срабатываний защиты.

Профессиональные альтернативы

Для тех, кто не обладает навыками электромонтажа, существуют более надежные варианты. Использование профессиональных измерителей сопротивления позволяет точно узнать Омность заземления. Установка реле напряжения защитит технику от скачков, которые УЗО не отсекает. Самым надежным методом является приглашение сертифицированной электролаборатории, которая выдает официальный акт проверки электроустановки с использованием поверенного оборудования.

Ответы на частые вопросы

В чем разница между УЗО и дифавтоматом?
УЗО реагирует только на утечку тока (разницу между фазой и нулем). Дифференциальный автомат сочетает функции УЗО и обычного автоматического выключателя, защищая сеть одновременно от утечки, перегрузки и короткого замыкания.

Что делать, если УЗО постоянно выбивает?
Это свидетельствует о наличии утечки тока в одном из электроприборов или повреждении изоляции кабеля. Необходимо поочередно отключать все приборы из розеток и включать УЗО, чтобы вычислить проблемный участок.

Можно ли обходиться только заземлением без УЗО?
Заземление отводит ток от корпуса прибора, но не отключает питание при аварии. УЗО же физически разрывает цепь, спасая человека от удара током. Для максимальной безопасности эти системы должны работать в паре.
