Монтаж электропроводки в жилых и общественных зданиях требует использования материалов, соответствующих строгим нормам пожарной безопасности. Качественный медный кабель стоит дороже бюджетных аналогов, однако обеспечивает бесперебойную работу сети на протяжении десятилетий. Детальный кабель ВВГнг-LS обзор позволяет точно подобрать сечение и тип жилы под конкретную электрическую нагрузку. Правильный выбор кабельной продукции исключает риск короткого замыкания и перегрева стен.
Особенности состава и производства

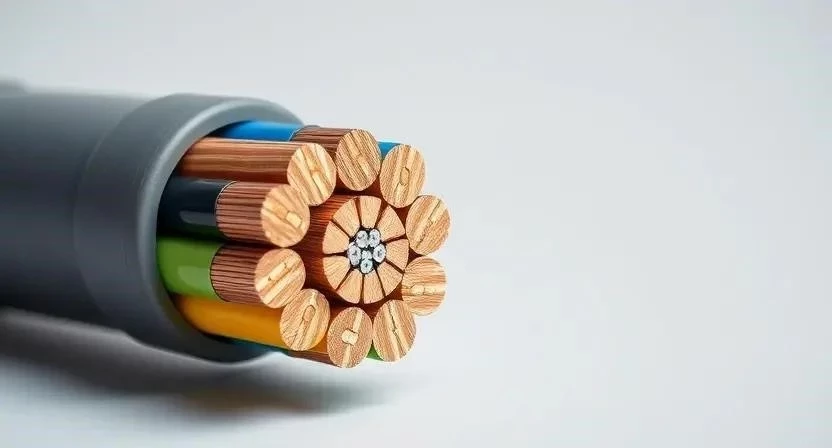

Аббревиатура ВВГнг-LS расшифровывается следующим образом: «В» означает виниловую изоляцию жил, вторая «В» указывает на виниловую оболочку, «Г» говорит о том, что жилы голые (без дополнительной защитной оплетки). Индекс «нг» подтверждает, что материал не поддерживает горение, а «LS» (Low Smoke) свидетельствует о низком выделении дыма при термическом воздействии. В основе изделия лежит высококачественная медь и поливинилхлорид (ПВХ). Популярность данного продукта обусловлена сочетанием высокой проводимости тока и повышенной безопасности при возникновении пожара.
Классификация и разновидности
Продукция разделяется по количеству медных жил, что определяет сферу ее эксплуатации. Одножильные варианты отличаются повышенной жесткостью и используются для стационарной прокладки, тогда как многожильные более гибкие и удобны при монтаже в сложных узлах. Для разных задач применяются следующие модификации:
- ВВГнг-LS 2х1.5 — для осветительных сетей;
- ВВГнг-LS 3х1.5 — для освещения с заземлением;
- ВВГнг-LS 2х2.5 — для розеточных групп без заземления;
- ВВГнг-LS 3х2.5 — стандарт для современных розеток;
- ВВГнг-LS 3х4 — для мощных бытовых приборов;
- ВВГнг-LS 3х6 — для электроплит и варочных панелей;
- ВВГнг-LS 4х6 — для трехфазного ввода;
- ВВГнг-LS 5х10 — для магистральных линий электропитания.
Ниже представлена таблица с назначением основных видов кабеля:
| Количество жил | Сечение (мм²) | Основное назначение |
|---|---|---|
| 2 | 1.5 | Освещение (фаза, ноль) |
| 3 | 1.5 | Освещение (фаза, ноль, заземление) |
| 3 | 2.5 | Розеточные группы общего назначения |
| 3 | 4.0 | Мощные кондиционеры, бойлеры |
| 3 | 6.0 | Электрические плиты, духовые шкафы |
Технические параметры изделия
Номинальное напряжение для данной серии составляет до 660 В или 1000 В в зависимости от исполнения. Температурный режим эксплуатации варьируется от -50 до +50 градусов Цельсия. Особое внимание уделяется классу горючести и показателям дымовыделения, которые минимизируют риск отравления людей при задымлении помещения. Технические характеристики ВВГнг-LS строго регламентированы стандартами безопасности.
| Параметр | Значение | Что означает |
|---|---|---|
| Материал жилы | Медь | Высокая электропроводность |
| Изоляция | ПВХ (негорючий) | Безопасность при коротком замыкании |
| Дымовыделение | Низкое (LS) | Снижение токсичности среды при пожаре |
| Напряжение | 0.66 / 1 кВ | Рабочий диапазон напряжения |
| Срок службы | 30 лет | Период эксплуатации до замены |
Сферы применения кабеля
Медный провод активно используется в жилых квартирах, частных домах, офисных центрах и торговых павильонах. Монтаж может быть как скрытым (внутри стен), так и открытым (поверх отделки). В большинстве случаев для защиты от механических повреждений применяется гофра. Ограничения по монтажу касаются только зон с экстремально высокими температурами или агрессивными химическими средами, где ПВХ может разрушиться.
Технология электромонтажа
Процесс укладки требует соблюдения определенных этапов для обеспечения долговечности сети. Сначала выполняется штробление стен, после чего кабель фиксируется клипсами или стяжками. Все соединения производятся исключительно в распределительных коробках с использованием клеммников или сварки. Зачистка жил должна выполняться аккуратно, чтобы не повредить медную сердцевину.
Пример из опыта: При зачистке изоляции с помощью строительного ножа часто случаются надрезы на меди. Чтобы избежать этого, я использую специальный стриппер, который снимает оболочку за одну секунду, не затрагивая проводник.
- Разметка трасс прокладки кабеля (30-60 мин).
- Штробление бетона или кирпича под размер кабеля (2-5 часов).
- Очистка штроб от строительной пыли (30 мин).
- Укладка кабеля в гофру или непосредственно в штробу (3-8 часов).
- Фиксация провода с помощью дюбель-хомутов (2-4 часа).
- Монтаж распределительных коробок в узловых точках (1-3 часа).

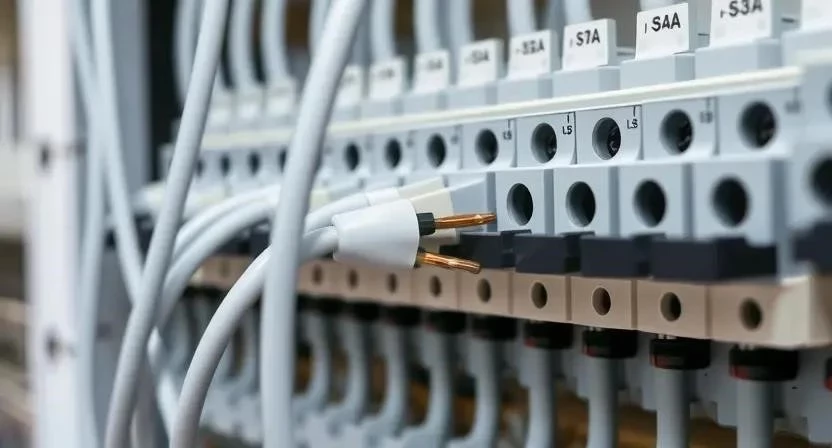

- Зачистка концов жил и подключение к автоматическим выключателям (2-5 часов).
Расход материалов и расчеты
Методика определения длины кабеля подразумевает суммирование всех отрезков от щитка до потребителя с добавлением запаса 10-15% на изгибы и подъем по стенам. Сечение подбирается исходя из суммарной мощности всех приборов, подключенных к одной линии. Неправильный расчет может привести к перегреву изоляции и оплавлению провода.
Пример из опыта: При расчете проводки для кухни я заложил отдельную линию 3х2.5 мм² только для посудомоечной машины и духовки. Это позволило избежать срабатывания автомата при одновременном включении чайника и плиты.
| Мощность нагрузки (кВт) | Рекомендуемое сечение (мм²) | Максимальный ток (А) |
|---|---|---|
| до 3.5 | 1.5 | 16 |
| до 5.5 | 2.5 | 25 |
| до 7.0 | 4.0 | 32 |
| до 10.0 | 6.0 | 40 |
| свыше 12.0 | 10.0 | 50 |
Производители и контроль качества
На рынке представлены как крупные заводы, так и мелкие цеха. Ключевое различие заключается в соблюдении ГОСТ или ТУ. Кабель по ГОСТ имеет честное сечение и качественную изоляцию, в то время как продукция по ТУ часто страдает от «занижения» диаметра жилы. Чтобы отличить качественный продукт, следует проверять маркировку на оболочке и запрашивать сертификаты соответствия.
Преимущества и недостатки
Данный тип проводки обладает рядом сильных сторон, которые делают его стандартом для современного строительства.
- Высокий уровень пожарной безопасности.
- Минимальное выделение токсичного дыма.
- Долгий срок эксплуатации без потери свойств.
- Устойчивость к перепадам напряжения.
- Широкий выбор сечений под любые задачи.
Однако существуют и определенные минусы, которые стоит учитывать при планировании работ:
- Стоимость выше, чем у обычного ВВГ.
- Значительная жесткость одножильных моделей.
- Сложность монтажа в узких поворотах.
- Требовательность к качеству зачистки жил.
- Необходимость использования специального инструмента.
- Большой вес при больших сечениях.
- Чувствительность к грубым механическим изгибам.
Сравнение с альтернативными вариантами
Для выбора оптимального варианта полезно сопоставить ВВГнг-LS с другими популярными кабелями. NYM считается более удобным в монтаже из-за дополнительного наполнения, но он дороже. ПВС предназначен для временных соединений и удлинителей, его категорически нельзя замуровывать в стены.
| Параметр | ВВГнг-LS | ВВГ (обычный) | NYM | ПВС |
|---|---|---|---|---|
| Пожаробезопасность | Высокая | Средняя | Высокая | Низкая |
| Дымовыделение | Низкое | Высокое | Низкое | Высокое |
| Монтаж в стену | Разрешен | Разрешен | Разрешен | Запрещен |
| Гибкость | Низкая | Низкая | Средняя | Высокая |
| Цена | Средняя | Низкая | Высокая | Низкая |
Стоимость и рекомендации по покупке
ВВГнг-LS цена зависит от текущей стоимости меди на бирже, сечения жил и бренда производителя. Рекомендуется приобретать кабель в специализированных электротехнических магазинах, избегая покупки на несертифицированных рынках. При проверке документов важно убедиться, что в сертификате указано соответствие ГОСТ, а не только ТУ.
Отзывы специалистов и пользователей
Профессиональные электрики отмечают, что данный кабель является «золотой серединой» по надежности и стоимости. Владельцы квартир подчеркивают спокойствие за безопасность семьи благодаря негорючей оболочке. Пример из опыта: После замены старой алюминиевой проводки на ВВГнг-LS в старом фонде, напряжение в розетках стабилизировалось, а проблема с нагревом распределительных коробок полностью исчезла.
Часто задаваемые вопросы (FAQ)
Можно ли использовать этот кабель в стене?
Да, он специально предназначен для скрытой прокладки в штробах, особенно при использовании гофры.
Чем ВВГнг-LS отличается от ВВГнг?
Версия LS выделяет значительно меньше дыма при горении, что критически важно для эвакуации людей.
Какое сечение выбрать для розеток?
Стандартом считается сечение 2.5 мм², что обеспечивает нагрузку до 5.5 кВт.
Какое сечение нужно для освещения?
Для большинства световых приборов достаточно 1.5 мм².
Нужна ли гофра при монтаже?
Гофра желательна для защиты кабеля от механических повреждений и облегчения его замены.
Можно ли соединять жилы скруткой?
Скрутка запрещена; следует использовать клеммники WAGO, гильзы или пайку.
Подходит ли он для улицы?
Для открытого воздуха рекомендуется использовать кабели с усиленной оболочкой или прокладывать его в ПНД-трубах.
