Монтаж электрики в срубе или брусе требует строгого соблюдения правил пожарной безопасности из-за высокой горючести материалов. Процесс считается технически сложным, а средние сроки выполнения работ для дома площадью 100 м² составляют от 7 до 14 дней. Электропроводка в деревянном доме: нормы, правила и монтаж определяют долговечность всего строения и безопасность жильцов. Грамотный подход к планированию исключает риск короткого замыкания и возгорания.
Особенности предварительного этапа
Проектирование системы начинается с детального изучения ПУЭ (правил устройства электроустановок), которые регламентируют все аспекты безопасности. Для качественного выполнения работ требуются навыки работы с электроинструментом и понимание принципов распределения нагрузки. Общий расчет времени включает проектирование, закупку материалов и непосредственный монтаж, который занимает около 50-100 рабочих часов в зависимости от сложности схемы.
Выбор комплектующих
Для деревянных строений подбираются исключительно негорючие материалы с низким дымовыделением. Основным требованием является использование медных жил, так как алюминий запрещен в таких типах зданий.

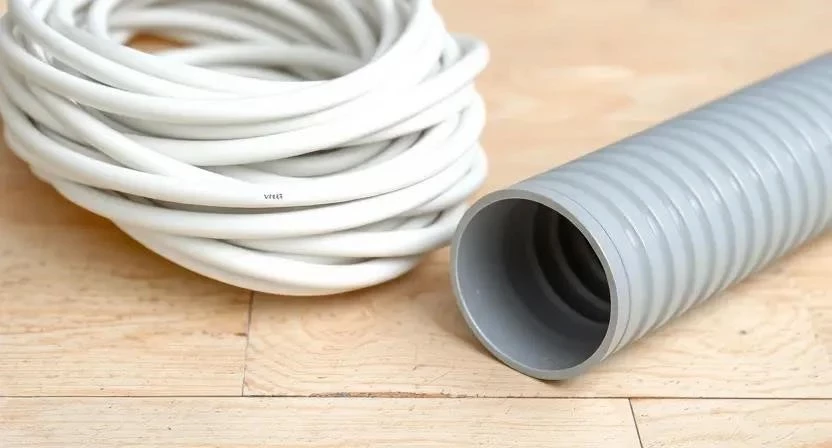

- Кабель ВВГнг-LS (не поддерживающий горение, с низким дымовыделением)
- Гофрированные трубы (ПВХ или ПНД)
- Подрозетники для дерева
- Автоматические выключатели
- УЗО (устройства защитного отключения)
- Дифференциальные автоматы
- Распределительные коробки
- Электрощиток
Количество материалов рассчитывается исходя из площади помещений и количества точек потребления. Рекомендуется выбирать проверенные бренды, чтобы избежать брака изоляции.
| Материал | Примерный расход на 100 м2 | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 70 руб/м | 10 500 руб |
| Кабель ВВГнг-LS 3х1.5 | 100 м | 50 руб/м | 5 000 руб |
| Гофра ПВХ 20 мм | 200 м | 25 руб/м | 5 000 руб |
| Автоматы/УЗО | 10 шт | 400 руб/шт | 4 000 руб |
| Подрозетники/коробки | 20 шт | 100 руб/шт | 2 000 руб |

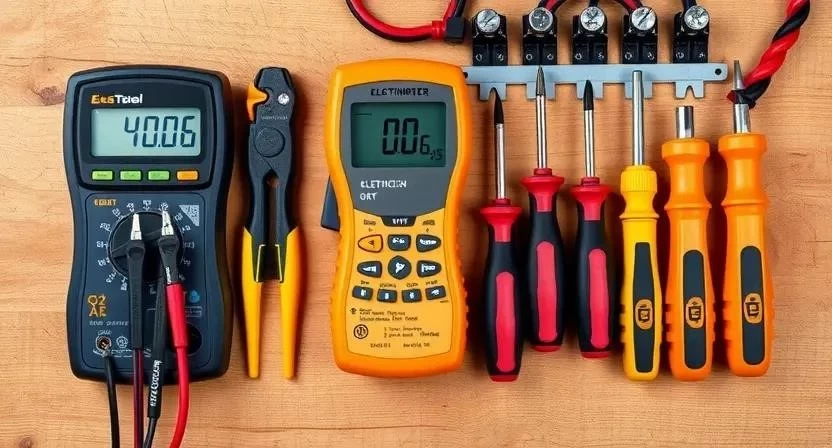

Инструментарий для работ
Правильный подбор оборудования ускоряет процесс и гарантирует надежность соединений. Часть дорогостоящего инструмента можно взять в аренду, если монтаж выполняется разово.
- Стриппер — для быстрой и безопасной зачистки изоляции
- Мультиметр — проверка целостности цепи и напряжения
- Перфоратор — создание отверстий в брусе и перекрытиях
- Уровень — разметка розеток и щитка
- Набор отверток — монтаж автоматов и механизмов
- Пассатижи — обрезка и скрутка проводов
- Индикаторная отвертка — поиск фазы
Организация пространства
Перед началом работ необходимо полностью освободить комнаты от мебели и лишних вещей. Все поверхности, которые не подлежат отделке, защищаются пленкой. На этом этапе определяются основные трассы прокладки кабеля, чтобы минимизировать количество изгибов и переходов. Весь строительный мусор выносится сразу после завершения каждого этапа подготовки.
Работа с поверхностями
Стены очищаются от пыли и остатков строительных смесей. Разметка мест установки выключателей и розеток производится с учетом эргономики помещений. Особое внимание уделяется проверке влажности дерева: монтаж в слишком сырое дерево может привести к последующей усадке и деформации кабельных линий. Места примыкания кабеля к стене обрабатываются грунтовкой для лучшей фиксации крепежных элементов.
Технология монтажа
Процесс устройства электросети представляет собой строго последовательный алгоритм. Важно соблюдать технологию, чтобы избежать перегрева кабеля внутри стен.
- Проектирование и разметка трасс (2-4 часа).
- Монтаж заземляющего контура вокруг дома (6-8 часов).

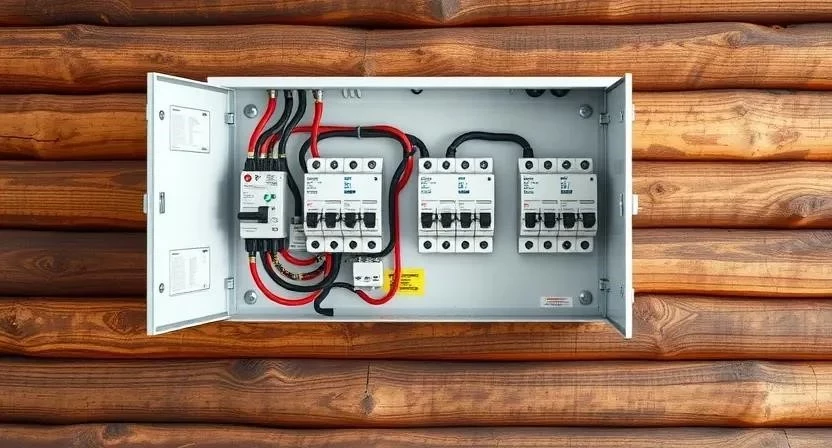

- Сборка главного электрощита с установкой УЗО и автоматов (4-6 часов).
- Прокладка магистральных линий от щитка к комнатам (8-12 часов).

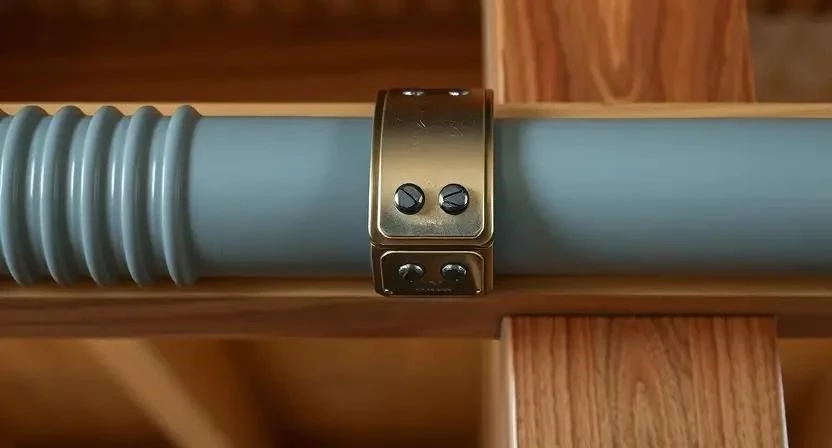

- Установка гофрированных труб по всей длине трасс (12-16 часов).
- Затяжка кабеля ВВГнг-LS в гофру (10-12 часов).
- Монтаж распределительных коробок в верхней части стен (6-8 часов).
- Сверление отверстий под подрозетники и выключатели (8-10 часов).
- Подключение конечных точек и механизмов (12-15 часов).
- Финальное подключение всех линий в щитке (6-8 часов).
- Тестирование сети под нагрузкой и проверка заземления (4 часа).
- Установка декоративных панелей и розеток (6-8 часов).
Из личного опыта: при прокладке кабеля в углах не затягивайте провод слишком сильно, оставляйте небольшой запас (петлю), чтобы при усадке деревянного дома кабель не вырвало из коробки.
Практический совет: используйте гофру с более широким диаметром для магистральных линий, это значительно упрощает замену кабеля в будущем без разбора стен.
Рекомендация: обязательно маркируйте каждый провод в щитке и в распределительных коробках с помощью специальных бирок, иначе через год вы не вспомните, какая линия за что отвечает.
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Заземление | 6-8 ч | Глубина заложения электродов |
| Монтаж гофры | 12-16 ч | Крепление каждые 40-50 см |
| Протяжка кабеля | 10-12 ч | Отсутствие резких перегибов |
| Сборка щитка | 4-6 ч | Проверка номиналов автоматов |
| Тестирование | 4 ч | Проверка УЗО на срабатывание |
Технические тонкости
При монтаже необходимо учитывать температурный режим помещения и влажность воздуха, так как дерево «дышит». Запрещено использовать алюминиевые жилы или их сочетание с медными без специальных переходных клемм, так как это приводит к окислению и нагреву. Между кабелем и деревянной балкой в скрытых полостях должны оставаться технологические зазоры для вентиляции.
| Тип потребителя | Рекомендуемое сечение жилы | Максимальная нагрузка |
|---|---|---|
| Освещение | 1.5 мм² | до 2.5 кВт |
| Розетки (общие) | 2.5 мм² | до 3.5 кВт |
| Мощные приборы (плита) | 4.0 — 6.0 мм² | до 7-11 кВт |
| Вводной кабель | 6.0 — 10.0 мм² | зависит от выделенной мощности |
| Заземление | 6.0 — 16.0 мм² | согласно проекту |
Типичные промахи
Ошибки при электромонтаже в дереве часто приводят к пожарам или выходу техники из строя.
- Покупка дешевого кабеля с заниженным сечением жилы.
- Полный отказ от системы заземления.
- Установка автоматов с завышенным номиналом (кабель сгорит быстрее, чем сработает защита).
- Прокладка проводов напрямую по дереву без использования гофры.
- Использование скруток вместо клеммников или сварки.
Финансовые расчеты
Стоимость реализации проекта зависит от выбранного способа монтажа и качества материалов. Самостоятельная работа позволяет сэкономить на оплате услуг мастера, но требует наличия всего инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 25 000 | 25 000 | 0 |
| Работа по монтажу | 0 | 40 000 | 40 000 |
| Сборка щитка | 0 | 10 000 | 10 000 |
| Инструмент (расход) | 5 000 | 0 | -5 000 |
| 30 000 | 75 000 | 45 000 |
Эксплуатация системы
После завершения работ вводится регламент технического обслуживания. Раз в год необходимо проверять затяжку контактов в щитке и распределительных коробках, так как дерево дает усадку, что может ослабить соединения. Обязательно раз в квартал проверяйте работоспособность УЗО с помощью кнопки «Тест». Не допускайте перегрузки сети одновременным включением нескольких мощных приборов на одну линию.
Варианты исполнения
Существует несколько подходов к прокладке линий, каждый из которых имеет свои особенности.
- Открытая проводка в ретро-стиле: использование керамических изоляторов и витого провода. Эстетично, безопасно, легко обслуживать.
- Скрытая проводка в штробах: кабель прячется внутри дерева. Требует обязательной гофры, сложнее в монтаже и ремонте.
- Монтаж в кабель-каналах: пластиковые короба на стенах. Самый дешевый и быстрый вариант, но проигрывает в эстетике.
| Параметр | Открытая (ретро) | Скрытая | Кабель-канал |
|---|---|---|---|
| Цена | Средняя | Высокая | Низкая |
| Безопасность | Высокая | Средняя | Средняя |
| Эстетика | Высокая | Максимальная | Низкая |
| Сложность монтажа | Средняя | Высокая | Низкая |
| Ремонтопригодность | Легко | Сложно | Легко |
Ответы на вопросы
Можно ли использовать алюминий в деревянном доме?
Нет, алюминиевые провода запрещены из-за их хрупкости и склонности к окислению, что в дереве ведет к перегреву и пожару.
Как правильно выбрать сечение кабеля?
Ориентируйтесь на мощность приборов: для света достаточно 1.5 мм², для стандартных розеток — 2.5 мм², для плиты или котла — от 4 мм².
Нужно ли заземление в срубе?
Да, заземляющий контур обязателен для защиты людей от поражения током при пробое изоляции прибора на корпус.
Можно ли прокладывать провод без гофры?
В деревянном доме это категорически запрещено нормами ПУЭ, так как гофра служит дополнительным барьером и защитой.
Что делать, если дом еще дает усадку?
Использовать гибкие переходы и оставлять запас кабеля в коробках, чтобы провод не натянулся при движении бревен.
Какое УЗО выбрать для загородного дома?
Рекомендуется ставить общее УЗО на вводе и отдельные дифференциальные автоматы на «мокрые» зоны (ванная, кухня).
Как часто нужно проверять контакты?
Оптимально проводить ревизию раз в год, особенно в первые три года после постройки дома.
