Деревянные постройки обладают высокой степенью горючести, что делает электромонтаж зоной повышенного риска. Ошибки при прокладке сети часто приводят к возникновению пожаров из-за короткого замыкания или перегрева проводника. Правильная изоляция кабелей в деревянном строении: главные требования и правила монтажа позволяют свести эти риски к минимуму. Профессиональный монтаж в среднем доме занимает от 5 до 12 рабочих дней, а стоимость материалов зависит от выбранного сечения и типа защитной оболочки.
Особенности электромонтажа в деревянных домах
Работы по электрификации сруба или каркасного здания относятся к категории повышенной сложности. Специалист должен обладать глубокими знаниями ПУЭ и иметь соответствующий допуск по электробезопасности. Основные требования ПУЭ для деревянных домов предписывают использование только негорючих материалов и обязательную защиту кабеля от механических повреждений. Сезонность работ практически отсутствует, однако при монтаже в зимний период важно следить за эластичностью изоляции.
Перечень необходимых материалов

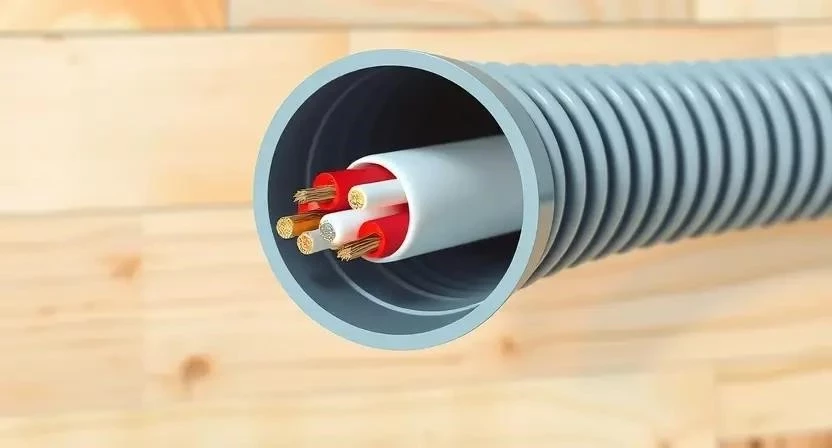

Выбор компонентов напрямую влияет на пожаробезопасность всего объекта. Основным стандартом является кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для защиты линий применяются ПВХ-гофры или металлорукава, исключающие прямой контакт провода с деревом.
- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для освещения)
- Гофрированная труба из ПВХ (негорючая)
- Металлорукав в ПВХ-изоляции
- Негорючие подрозетники
- Клеммники WAGO или опрессовочные гильзы
- Термоусадочные трубки
- Диэлектрические клипсы для фиксации
- Распределительные коробки из самозатухающего пластика
| Материал | Расход на м² (ориент.) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 3-4 м | 80 руб/м | 4800 руб |
| Гофротруба 20 мм | 3-4 м | 25 руб/м | 1500 руб |
| Подрозетник негорючий | 1 шт | 60 руб/шт | 300 руб |
| Клеммники | 5-10 шт | 15 руб/шт | 150 руб |
| Металлорукав | 2 м | 50 руб/м | 100 руб |

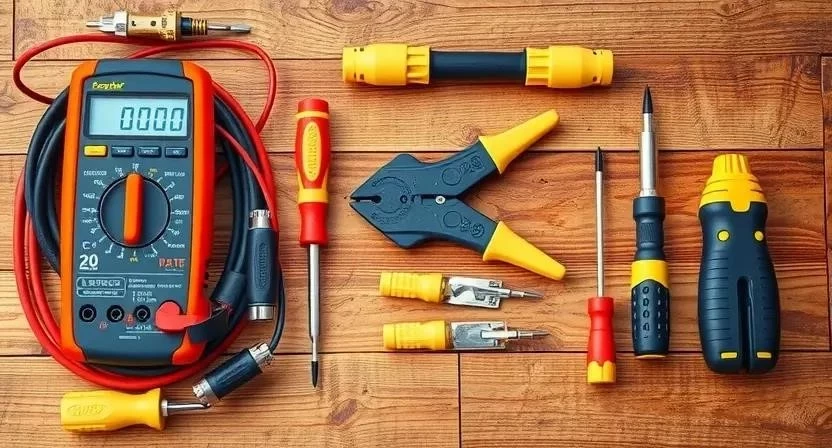

Инструментарий для прокладки сети
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Использование профессионального оборудования позволяет избежать повреждения жилы при зачистке. При необходимости часть дорогостоящей техники можно взять в аренду.
- Перфоратор с набором сверл по дереву
- Стриппер для быстрой зачистки изоляции
- Мультиметр для проверки целостности цепи
- Набор диэлектрических отверток
- Строительный уровень
- Промышленный пылесос
- Клещи для обжима гильз
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 1200 руб |
| Мультиметр | Тестирование напряжения и прозвонка | Обязательно | 2500 руб |
| Перфоратор | Создание отверстий в перекрытиях | Желательно | 6000 руб |
| Уровень | Разметка розеток и выключателей | Обязательно | 500 руб |
| Пылесос | Очистка от опилок и мусора | Желательно | 8000 руб |
Организация пространства перед монтажом
Стены необходимо полностью освободить от мебели и декоративных элементов. Защитные пленки наносятся на пол для предотвращения загрязнения. Тщательно рассчитываются трассы прокладки, чтобы минимизировать количество соединений. Весь горючий мусор и строительный хлам выносятся за пределы помещения для обеспечения пожарной безопасности.
Подготовка поверхностей дерева
Стены очищаются от пыли и остатков отделки. Разметка мест установки розеток и выключателей производится с учетом эргономики помещения. Важным этапом считается проверка влажности древесины, так как избыточная сырость может привести к усадке и деформации кабельных трасс. Места примыкания кабеля к стенам обрабатываются грунтовкой для лучшей фиксации элементов.
Технология монтажа электропроводки
Процесс установки сети должен быть строго последовательным. Опытом одного из моих объектов стало использование избыточного запаса кабеля в распределительных коробках, что позволило легко перенести выключатель на 20 см без переделки всей линии.
- Составление детальной схемы электроснабжения с указанием всех потребителей.
- Выбор сечения кабеля исходя из расчетной нагрузки на каждую линию.
- Монтаж кабельных трасс в гофре или металлорукаве для защиты от грызунов и огня.
- Фиксация кабеля к деревянным перекрытиям с помощью негорючих клипс.

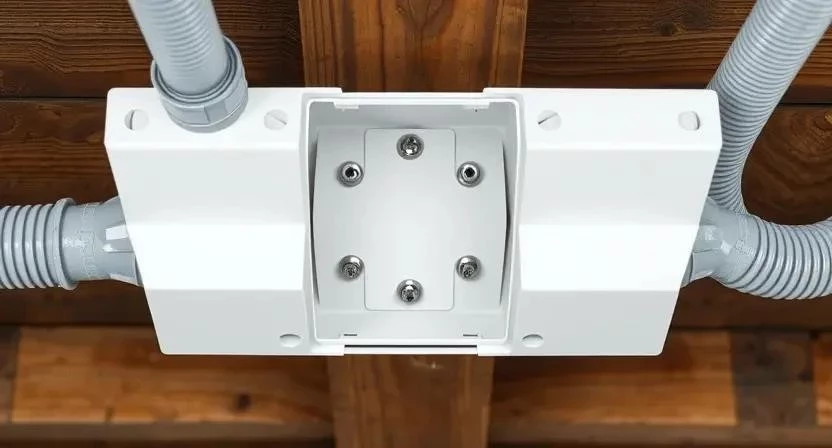

- Установка негорючих распределительных коробок в доступных местах.
- Монтаж подрозетников с соблюдением вертикальных и горизонтальных уровней.
- Соединение жил кабеля методом сварки или опрессовки гильзами.
- Изоляция всех соединений с применением термоусадочных трубок.
- Подключение автоматических выключателей и УЗО в электрощите.
- Тестирование каждой линии под нагрузкой с помощью мультиметра.
- Закрытие штроб или финишная отделка открытых трасс.
- Маркировка всех линий в щитке для удобства дальнейшей эксплуатации.
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Разметка и схема | 4-6 часов | Точный расчет точек питания |
| Прокладка кабеля | 1-2 дня | Соблюдение радиуса изгиба |
| Монтаж коробок | 5-8 часов | Использование негорючего пластика |
| Соединение жил | 1 день | Отказ от скруток |
| Сборка щитка | 6-10 часов | Установка УЗО и автоматов |
Технические нюансы изоляции
Соблюдение температурного режима при монтаже предотвращает растрескивание внешней оболочки кабеля. Допуски по изгибу провода должны соответствовать техническому паспорту изделия, чтобы не повредить внутреннюю структуру. Совместимость материалов изоляции с деревом проверяется на отсутствие химических реакций. При проходе через стены обязательно оставляются зазоры, компенсирующие естественную усадку деревянного строения.
Типичные ошибки при работе с электрикой
Многие новички пытаются сэкономить, используя дешевый кабель ПВС, который не предназначен для стационарной прокладки. Отказ от гофры в деревянном доме считается грубым нарушением норм безопасности. Скрутки проводов быстро окисляются и начинают греться, что я наблюдал на одном из объектов, где после двух лет эксплуатации пришлось полностью менять проводку в одной комнате. Отсутствие заземления и перегрузка одной линии приводят к срабатыванию защиты или возгоранию.
- Применение кабелей с горючей оболочкой (ПВС, ШВВП).
- Монтаж провода без защитной трубы (гофры).
- Использование скруток вместо сварки или опрессовки.
- Игнорирование системы заземления.
- Установка автоматов с завышенным номиналом.
Экономический расчет работ
Общая стоимость зависит от площади дома и сложности проекта. В моей практике самостоятельная подготовка трасс и разметка позволила заказчику сэкономить около 15% от стоимости работ мастера. Основные затраты приходятся на качественный кабель и защитные системы.
| Статья расходов | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Материалы (база) | 15 000 руб | 15 000 руб | 0 руб |
| Работа по монтажу | 0 руб | 12 000 руб | 12 000 руб |
| Сборка щитка | 0 руб | 4 000 руб | 4 000 руб |
| Инструмент (аренда) | 2 000 руб | 0 руб | -2 000 руб |
| 17 000 руб | 31 000 руб | 14 000 руб |
Эксплуатация и уход за сетью
Регулярная проверка затяжки контактов в распределительных коробках и щитке должна проводиться раз в год. Контроль температуры автоматических выключателей позволяет вовремя обнаружить перегрузку линии. Срок службы качественной изоляции составляет до 30 лет при условии соблюдения норм нагрузки. Пользоваться бытовыми приборами высокой мощности следует только через стабилизаторы напряжения.
Альтернативные способы прокладки
Открытая проводка в ретро-стиле с использованием керамических изоляторов является эстетичным и безопасным решением для срубов. Специализированные кабельные каналы из алюминия обеспечивают максимальную защиту от механических воздействий. Беспроводные решения в виде умных выключателей позволяют сократить количество штробления стен, однако не заменяют основную силовую линию.
Ответы на часто задаваемые вопросы
Какой кабель выбрать для деревянного дома? Рекомендуется использовать исключительно ВВГнг-LS, так как он не поддерживает горение и безопасен при нагреве.
Можно ли прятать проводку в утеплитель? Прокладка кабеля непосредственно в горючем утеплителе запрещена; провод должен находиться в негорючей гофре или металлорукаве.
Как часто менять автоматические выключатели? Замена производится при выходе из строя или при существенном изменении нагрузки на сеть, в среднем раз в 10-15 лет.
Что делать при перепадах напряжения? Установка реле напряжения в электрощит защитит технику от сгорания при скачках в сети.
