Организация электросети в деревянном доме требует строгого соблюдения норм безопасности из-за высокой горючести материала. Сложность работ оценивается как высокая, а время выполнения для среднего объекта составляет от 7 до 14 дней. Правильная электрика в срубе и брусе: правила пожарной безопасности и монтаж исключают риск короткого замыкания. Грамотный подход гарантирует долговечность всей системы.
Предварительная оценка сложности электромонтажа позволяет избежать ошибок на старте. Мастер должен обладать навыками работы с деревом и глубокими знаниями ПУЭ. Сроки реализации зависят от площади здания и сложности схемы.
Выбор комплектующих определяет уровень защиты здания. Основным материалом служит кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для защиты проводки обязательно используются негорючие гофротрубы.
- Кабель ВВГнг-LS 3×2.5 (для розеток)
- Кабель ВВГнг-LS 3×1.5 (для освещения)
- Гофротруба ПВХ негорючая
- Распределительные коробки из негорючего пластика
- Подрозетники для деревянных стен
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Электрощит с соответствующим количеством модулей
- Клеммники для соединений
| Материал | Количество (пример) | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | 100 м | 1.2 м | 80 руб. | 8000 руб. |
| Кабель ВВГнг-LS 3×1.5 | 100 м | 1 м | 60 руб. | 6000 руб. |
| Гофротруба | 150 м | 1.5 м | 20 руб. | 3000 руб. |
| Автоматы | 10 шт. | — | 400 руб. | 4000 руб. |
| УЗО | 2 шт. | — | 1200 руб. | 2400 руб. |
Качественное оборудование ускоряет процесс и повышает точность монтажа. Для работы с брусом требуются специализированные инструменты, позволяющие делать аккуратные прорези.
- Штроборез по дереву
- Перфоратор
- Стриппер для зачистки кабеля
- Мультиметр
- Строительный уровень
- Набор отверток
- Электролобзик
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Штроборез | Создание каналов под кабель | Обязательно | 15000 руб. |
| Перфоратор | Сверление отверстий | Обязательно | 8000 руб. |
| Стриппер | Снятие изоляции | Обязательно | 1500 руб. |
| Мультиметр | Проверка напряжения | Обязательно | 3000 руб. |
| Уровень | Выравнивание розеток | Обязательно | 1000 руб. |
Подготовительный этап начинается с полной очистки стен от строительного мусора и опилок. Полы и мебель закрываются плотной защитной пленкой. Организация временного освещения позволяет безопасно перемещаться по объекту, а своевременный вынос мусора облегчает доступ к рабочим зонам.
Разметка точек расположения розеток и выключателей производится с учетом эргономики помещений. Важным моментом является проверка влажности древесины, так как сырое дерево может вызвать коррозию или деформацию креплений. Места примыкания кабелей к стенам обрабатываются грунтовкой для лучшей фиксации элементов.
- Составление схемы электросети. Разработка детального плана с указанием всех потребителей и мощностей. (4 часа)
- Выбор сечения кабеля. Подбор провода исходя из нагрузки: 2.5 мм2 для розеток, 1.5 мм2 для света. (2 часа)

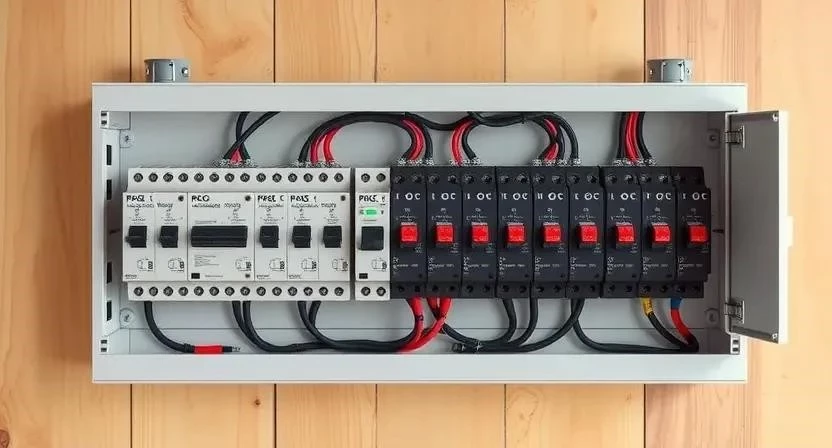

- Монтаж распределительного щита. Установка корпуса и закрепление DIN-реек. (6 часов)
- Прокладка трасс в гофре. Укладка кабеля в защитные трубки по намеченным линиям. (24 часа)
- Установка монтажных коробок. Фиксация узлов соединения в доступных местах. (8 часов)
- Монтаж розеток и выключателей. Установка механизмов в подрозетники. (12 часов)
- Подключение освещения. Монтаж светильников и их соединение с сетью. (10 часов)
- Установка УЗО и автоматов. Сборка защитного оборудования в щите. (4 часа)
- Тестирование линии. Проверка каждой цепи на наличие замыканий. (4 часа)
- Финальная проверка изоляции. Замер сопротивления изоляции специальным прибором. (4 часа)
Из личного опыта: при прокладке гофротруб я заметил, что использование труб чуть большего диаметра, чем требует кабель, значительно облегчает замену проводки в будущем без разбора стен.
| Этап | Время | Особенности |
|---|---|---|
| Проектирование | 6 часов | Точный расчет нагрузки |
| Монтаж трасс | 24 часа | Соблюдение вертикалей |
| Сборка щита | 10 часов | Маркировка каждого автомата |
| Установка точек | 12 часов | Проверка уровня |
| Тестирование | 8 часов | Использование мультиметра |
Температурный режим в помещении должен быть стабильным для правильной работы изоляции. Учет усадки сруба предполагает создание запасов кабеля в монтажных коробках, чтобы провод не натянулся при осадке дома. Зазоры в гофре должны быть минимальными, а все используемые материалы должны быть совместимы по химическому составу.
В одном из проектов я столкнулся с тем, что кабель без петли запаса просто вырвало из розетки после сезонной усадки бруса; теперь я всегда оставляю резерв 10-15 см.
- Использование дешевого кабеля. Применение материалов без индекса «нг-LS» ведет к быстрому распространению огня.
- Отсутствие заземления. Создает риск поражения током при пробое изоляции на корпус прибора.
- Слишком глубокие штробы. Ослабляют несущую способность бруса и нарушают его целостность.
- Игнорирование норм ПУЭ. Приводит к перегрузке сети и возможному перегреву проводников.
- Плохая затяжка контактов. Вызывает искрение и локальный нагрев в распределительных коробках.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 30000 руб. | 30000 руб. | 0 руб. |
| Работа | 0 руб. | 45000 руб. | 45000 руб. |
| Расходники | 2000 руб. | 2000 руб. | 0 руб. |
| 32000 руб. | 77000 руб. | 45000 руб. |
Регулярная проверка контактов в распределительных коробках предотвращает их окисление. Контроль нагрузки на сеть помогает избежать перегрева проводки. Срок службы качественной изоляции составляет около 30 лет, но эксплуатационные правила требуют осмотра щитка раз в год.
Открытая ретро-проводка на изоляторах сочетает в себе безопасность и эстетику, так как кабель не скрыт в дереве. Скрытая проводка в специальных каналах требует более сложного монтажа, но визуально не загромождает пространство. С точки зрения безопасности, открытый монтаж проще контролировать.
Установка ретро-проводки на фарфоровых изоляторах в одной из гостиных не только избавила от необходимости штробить брус, но и стала главным дизайнерским акцентом интерьера.
Часто задаваемые вопросы
Можно ли штробить брус?
Допускается, но глубина штробы не должна превышать 25% толщины стены, чтобы не нарушить прочность конструкции.
Какой кабель самый безопасный?
Оптимальным выбором является ВВГнг-LS, так как он не горит и выделяет минимум дыма.
Нужна ли гофра в дереве?
Да, гофротруба служит дополнительным барьером и защищает кабель от механических повреждений.
Как часто проверять проводку?
Рекомендуется проводить визуальный осмотр и проверку затяжки контактов один раз в год.
Нужно ли УЗО в деревянном доме?
Обязательно, оно защищает людей от поражения током и предотвращает возгорания при утечке тока.
Можно ли использовать алюминий?
Категорически запрещено, только медные проводники из-за их надежности и пластичности.
Как рассчитать сечение провода?
Для освещения используется 1.5 мм2, для стандартных розеток — 2.5 мм2, для мощных приборов — от 4 мм2.
