Монтаж электропроводки в жилом помещении требует установки защитных устройств для предотвращения пожаров и порчи техники. Стоимость одного качественного модуля варьируется от нескольких сотен до нескольких тысяч рублей, а время установки одного элемента занимает около 10-15 минут. Чтобы обеспечить безопасность, необходимо точно знать, как выбрать автоматический выключатель, исходя из мощности потребителей. Правильный подбор исключает перегрев кабеля и обеспечивает мгновенное отключение питания при аварии.
Принцип работы и назначение устройства
Автоматический выключатель представляет собой электромеханический аппарат, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. В основе его работы лежат два типа расцепителей. Тепловой расцепитель (биметаллическая пластина) реагирует на длительное превышение номинального тока, постепенно нагреваясь и размыкая цепь. Электромагнитный расцепитель срабатывает мгновенно при возникновении короткого замыкания, когда ток резко возрастает до критических значений. В системе электроснабжения такие устройства выполняют роль «предохранителей», которые можно многократно возвращать в рабочее состояние.

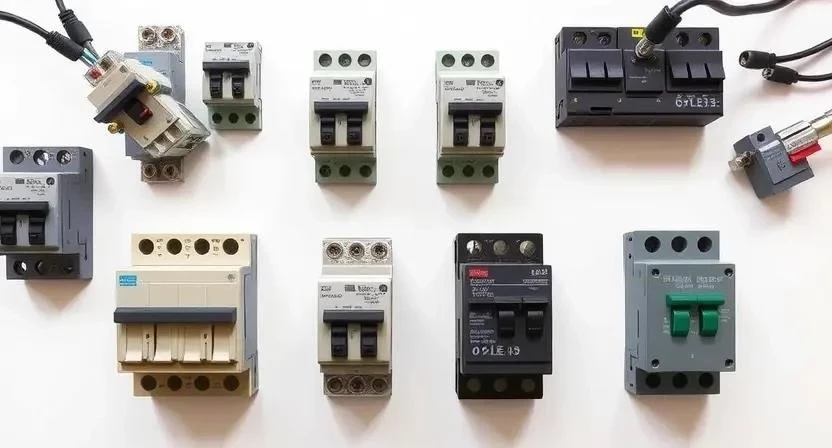

Классификация и разновидности
Устройства различаются по количеству полюсов, что определяет способ их подключения в электрощит. Однополюсный автоматический выключатель разрывает только фазный провод. Двухполюсный автоматический выключатель отключает одновременно фазу и ноль, что повышает уровень безопасности. Трехполюсные и четырехполюсные модели применяются в трехфазных сетях для защиты мощного оборудования.
По назначению выделяют бытовые и промышленные серии, которые различаются по отключающей способности и износостойкости.
| Вид автомата | Количество полюсов | Назначение | Тип сети |
|---|---|---|---|
| 1P (Однополюсный) | 1 | Защита отдельной линии (освещение, розетки) | Однофазная |
| 2P (Двухполюсный) | 2 | Полное обесточивание линии (фаза + ноль) | Однофазная |
| 3P (Трехполюсный) | 3 | Защита трехфазных нагрузок (двигатели) | Трехфазная |
| 4P (Четырехполюсный) | 4 | Полное отключение трехфазной сети с нулем | Трехфазная |
| Дифференциальный | 1 или 2 | Защита от КЗ, перегрузки и утечек тока | Смешанная |
Основные технические параметры
При подборе устройства ключевое значение имеет номинальный ток (А), который определяет порог срабатывания теплового расцепителя. Отключающая способность (кА) показывает максимальный ток короткого замыкания, который автомат может разорвать без разрушения самого корпуса. Также учитывается класс защиты IP, определяющий уровень пыле- и влагозащищенности, и температурный режим эксплуатации.
Важнейшим параметром является характеристика срабатывания (B, C, D), которая определяет скорость реакции электромагнитного расцепителя на пусковые токи.
| Характеристика | Ток срабатывания | Область применения | Тип нагрузки |
|---|---|---|---|
| Тип B | 3-5 от номинала | Квартиры, жилые дома | Освещение, электроника |
| Тип C | 5-10 от номинала | Бытовые сети, офисы | Розетки, бытовая техника |
| Тип D | 10-20 от номинала | Промышленные объекты | Станки, мощные кондиционеры |
| Тип K | Специальный | Профессиональное оборудование | Высокие пусковые токи |
| Тип Z | Сверхчувствительный | Полупроводниковые приборы | Электронные платы |
- Номинальный ток (в Амперах)
- Отключающая способность (в килоамперах)
- Тип расцепителя (B, C, D)
- Количество полюсов (P)
- Напряжение сети (Вольты)
- Степень защиты корпуса (IP)
- Температурный диапазон работы
- Тип крепления (DIN-рейка)
Сферы применения и подбор под нагрузку
Выбор конкретного номинала зависит от того, какой потребитель будет подключен к линии. Для освещения обычно используют автоматы на 6А или 10А, так как современные LED-лампы потребляют минимум энергии. Для стандартных розеток в комнатах оптимален номинал 16А. Мощные приборы, такие как электроплиты или варочные панели, требуют установки отдельных линий с номиналом 25А или 32А.
Подбор автоматического выключателя должен быть строго согласован с сечением медного или алюминиевого провода, чтобы автомат сработал раньше, чем кабель начнет плавиться.
- Линии освещения — автомат 6А или 10А, кабель 1.5 мм².
- Общие розетки в жилых комнатах — автомат 16А, кабель 2.5 мм².
- Кухонные розетки (для чайника, СВЧ) — автомат 16А, кабель 2.5 мм².
- Стиральная машина или посудомойка — отдельный автомат 16А.
- Электрический котел или бойлер — автомат 16А или 20А.
- Варочная панель (трехфазная) — автомат 16А на каждую фазу.
- Кондиционеры с высоким пусковым током — автоматы типа C или D.

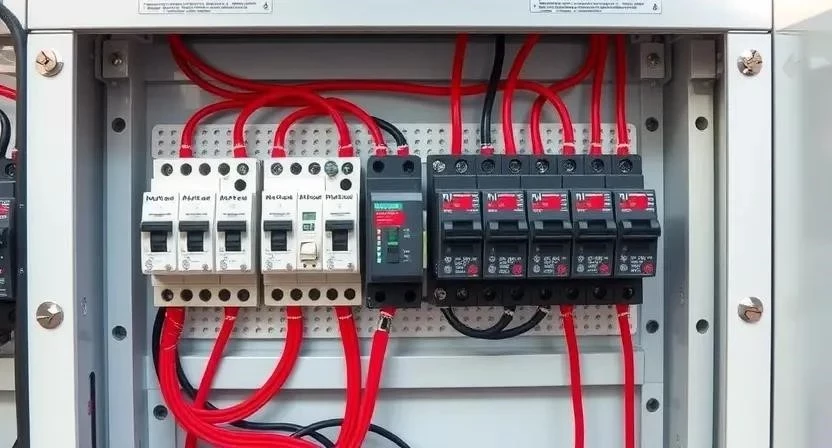

Особенности монтажа в электрощит

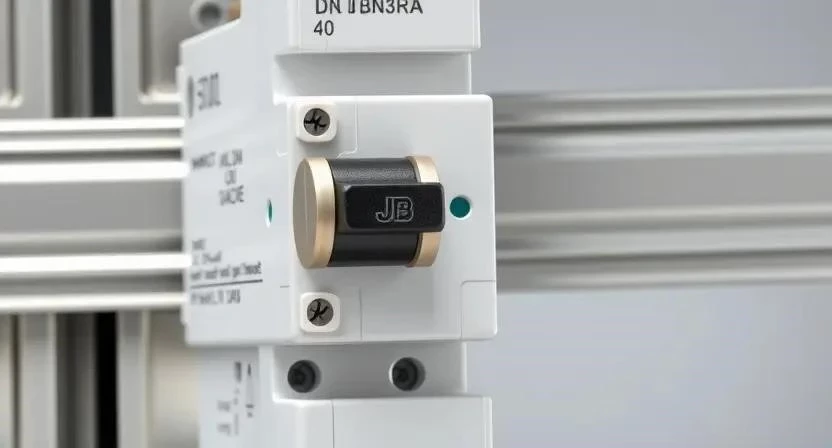

Установка производится на стандартную DIN-рейку. Процесс начинается с подготовки электрощита и заземления. Провода зачищаются от изоляции на длину зажима, после чего плотно фиксируются винтовыми клеммами. Важно обеспечить надежный контакт, чтобы избежать искрения и нагрева.
Монтаж должен соответствовать требованиям ПУЭ (Правила устройства электроустановок). Для работы потребуются отвертки, стриппер для зачистки кабеля и индикаторная отвертка.
- Установка модуля на DIN-рейку до щелчка (2 мин).
- Зачистка концов проводов (1 мин).
- Фиксация фазного провода в верхнем или нижнем зажиме (2 мин).
- Затяжка винта с усилием для исключения люфта (1 мин).
- Проверка надежности крепления рывком провода (1 мин).
Пример из практики: Однажды при монтаже в частном доме был недостаточно затянут винт на автомате 25А. Через месяц в месте контакта образовался сильный перегрев, изоляция провода почернела, но автомат не сработал, так как ток не превышал номинал. Это подчеркивает важность качественной затяжки клемм.
Расчет номинала и подбор кабеля
Для определения номинала используется формула расчета мощности: P = U * I, где P — мощность в Ваттах, U — напряжение (220В), I — ток в Амперах. Чтобы найти ток, нужно мощность разделить на напряжение (I = P / U). Например, для нагрузки в 3.5 кВт (3500 Вт) расчет будет таким: 3500 / 220 ≈ 15.9А. В этом случае выбирается ближайший стандартный номинал — 16А.
| Сечение медного кабеля (мм²) | Макс. ток нагрузки (А) | Рекомендуемый номинал автомата (А) | Макс. мощность (кВт) |
|---|---|---|---|
| 1.5 | 19 | 10 | 2.2 |
| 2.5 | 25 | 16 | 3.5 |
| 4.0 | 35 | 20-25 | 4.4-5.5 |
| 6.0 | 46 | 32 | 7.0 |
| 10.0 | 70 | 40-50 | 8.8-11.0 |
Обзор ведущих брендов
Рынок представлен устройствами разных ценовых сегментов. Премиальный сегмент (ABB, Schneider Electric) отличается высокой точностью срабатывания и долговечностью механизмов. Средний сегмент (Legrand) предлагает оптимальный баланс цены и качества. Бюджетные варианты (IEK, EKF) подходят для простых задач, но имеют больший разброс по характеристикам.
- ABB: Высочайшая надежность, строгий контроль качества.
- Schneider Electric: Широкий модельный ряд, высокая износостойкость.
- Legrand: Удобство монтажа, эстетичный дизайн серий.
- IEK: Доступная цена, массовое производство.
- EKF: Бюджетный вариант для простых электросетей.
- Разница в цене: Премиум-бренды в 3-5 раз дороже бюджетных.
- Срок службы: У дорогих моделей ресурс переключений значительно выше.
Преимущества и недостатки
Главное преимущество автоматических выключателей перед плавкими предохранителями заключается в возможности быстрого восстановления питания без замены элементов. Они обеспечивают более точную защиту и компактно размещаются в щитках.
К недостаткам дешевых аналогов относится риск «залипания» контактов или срабатывания при токах, значительно превышающих номинал, что может привести к повреждению проводки.
Пример из практики: При замене старых пробок на бюджетные автоматы IEK в старом фонде было замечено, что некоторые модули срабатывали с задержкой при перегрузке. После замены на Schneider Electric защита стала работать четко по графику, что повысило уверенность в безопасности.
Сравнение с УЗО и дифференциальными автоматами
Часто путают автоматический выключатель и УЗО. Автомат защищает кабель от перегрева и КЗ, а УЗО (устройство защитного отключения) защищает человека от удара током, фиксируя утечку. Дифференциальный автомат объединяет в себе обе функции.
| Параметр | Автомат | УЗО | Диф-автомат |
|---|---|---|---|
| Защита от КЗ и перегрузки | Да | Нет | Да |
| Защита от утечки тока | Нет | Да | Да |
| Защита человека | Нет | Да | Да |
| Цена | Низкая | Средняя | Высокая |
| Габариты в щитке | Компактный | Средний | Компактный (2 в 1) |
Стоимость и критерии покупки
Цена зависит от бренда, количества полюсов и номинального тока. В бюджетном сегменте стоимость одного модуля начинается от 100-200 рублей, в премиальном может достигать 1500-3000 рублей. Экономить на вводном автомате категорически нельзя, так как он принимает на себя основной удар при аварии в сети.
При покупке следует обращать внимание на признаки подделки: нечеткая маркировка, легкий пластик, отсутствие сертификатов. Рекомендуется приобретать оборудование в специализированных магазинах электрики или у официальных дилеров.
Опыт эксплуатации и мнения экспертов
Профессиональные электрики отмечают, что использование качественных брендов окупается за счет отсутствия ложных срабатываний и долгого срока службы. В реальных условиях эксплуатации автоматы типа C являются самыми универсальными для квартир.
Пример из практики: В одном из объектов произошло короткое замыкание в старом чайнике. Установленный автомат Schneider Electric на 16А сработал мгновенно (менее 0.1 сек), полностью обесточив линию и предотвратив оплавление розетки. Это подтверждает эффективность правильно подобранного номинала.
Ответы на часто задаваемые вопросы
Можно ли ставить автомат на 25А на кабель 2.5 мм²?
Нет, это опасно. Кабель 2.5 мм² выдерживает ток до 25А, но автомат должен срабатывать раньше, чем кабель достигнет предела. Для такого сечения максимум — 16А.
Что значит характеристика C?
Это стандартный тип срабатывания, при котором электромагнитный расцепитель срабатывает при токе в 5-10 раз выше номинального. Оптимален для большинства бытовых приборов.
Почему автомат часто выбивает?
Причин может быть две: либо перегрузка сети (включено слишком много мощных приборов одновременно), либо наличие короткого замыкания или утечки в одном из устройств.
Нужно ли ставить автомат на ноль?
В однофазных сетях достаточно однополюсного автомата на фазу. Однако для полной безопасности или при использовании УЗО применяют двухполюсные модели.
Чем отличается номинал 10А от 16А?
Номинал 10А выключит питание при нагрузке выше 2.2 кВт, а 16А — при нагрузке выше 3.5 кВт.
Можно ли заменить сгоревший предохранитель на автомат?
Да, это рекомендуется, но только при условии, что сечение старой проводки соответствует номиналу нового автомата.
Что такое отключающая способность 4.5 кА?
Это значит, что устройство способно безопасно разорвать цепь при токе короткого замыкания до 4500 Ампер, не расплавившись и не заклинив.
