Правила подбора и монтажа воздуховодов различных видов, размеров, материалов

Размеры и форма сечения

Различаются пластиковые воздуховоды величиной сечений и их формой. Выбор диаметра сечения зависит от внутренних объемов вентилируемых помещений и количества находящегося внутри народа. Соответственно, чем больше диаметр вентиляционного канала, тем больший объем воздуха он способен удалить за единицу времени.

Согласно положениям СНиП, показатели воздухообмена в жилых квартирах должны составлять не менее 30 куб. м на одного человека в час. Такое количество воздуха при естественном вентилировании способна за час удалить труба диаметром 15 см.

На отечественном рынке строительных материалов представлены пластиковые вентиляционные воздуховоды диаметром от 10 до 20 см. Для вентканалов прямоугольного сечения, наиболее часто встречающиеся размеры – от 10 х 5,5 см, до 20,4 х 6 см. В отдельных случаях, могут изготавливаться пластиковые воздуховодные трубы и большего диаметра.

По типу сечения полимерные воздуховоды бывают либо круглыми, либо прямоугольными. Принципиальной разницы между ними, как утверждают специалисты, не существует. Хотя, считается, что по круглым вентиляционным каналам воздух удаляется быстрее, поскольку в них, в отличие от прямоугольных, образуется меньше турбулентных завихрений местах изгибов.

По стоимости эти два варианта воздухопроводов также не имеют особых различий. Изредка можно встретить пластиковые воздуховоды, выполненные в форме эллипса.

Расчёт длины и диаметра гофры

При самостоятельной установке вытяжной трубы необходимо сделать два замера. Нужно определить:

• диаметр выходного отверстия из вытяжного шкафа (расположен в верхней части вытяжки);

  Поперечное сечение трубы измеряется штангенциркулем

• расстояние между вытяжкой и отверстием вентиляционной шахты.

Если планируется свободное положение гофроканала, расстояние между выходным отверстием вытяжки и окном вентиляционной шахты измеряется по прямой линии.

Как правило, бытовые вытяжки имеют выходное отверстие диаметром 100, 110, 125 и 150 мм. Гофрированная труба должна точно соответствовать этому сечению. Подсоединять к вытяжке гофру большего или меньшего диаметра недопустимо. Это приведёт к нарушению герметичности воздуховода и утечке газов во внутреннее пространство кухни.

Приобретая гофротрубу в магазине, следует обращать внимание на технический паспорт изделия. В нём указываются эксплуатационные характеристики, длина и диаметр вентиляционного рукава

Для определения длины рукава нужно измерить расстояние от вытяжки до вентиляционной шахты. При этом учитывают траекторию со всеми изгибами и отклонениями. Опытные монтажники к полученному расстоянию добавляют 10 – 15%. Так как гофра свободно сжимается и растягивается, то излишки отрезать не придётся.

Замеры производятся строительной рулеткой по внешнему углу «маршрута» (то есть определяется максимальное расстояние).

Для измерения траектории прокладки гофры используют пятиметровую рулетку

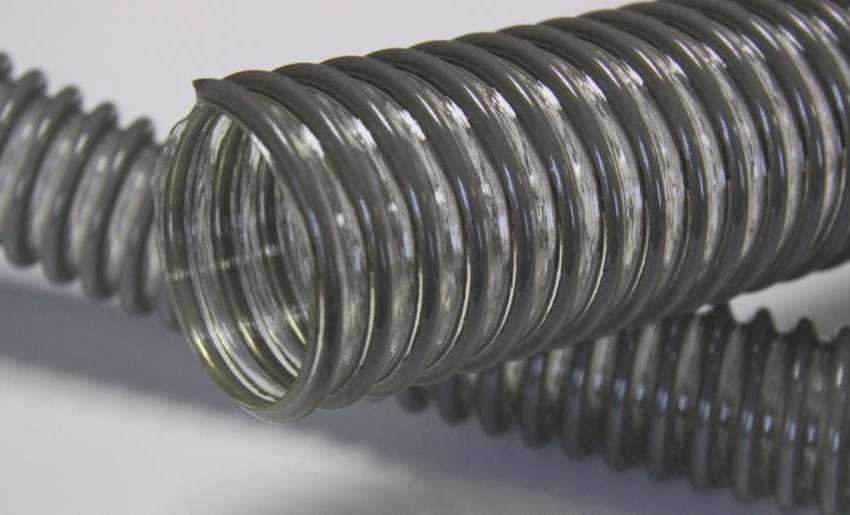

Из чего и как производят гибкие воздуховоды

Гибкий воздуховод из алюминиевой фольги

Гофрорукав для вентиляции производится из алюминиевой фольги, поливинилхлорида (ПВХ), полиэфирных соединений, полиолефиновой пленки, нержавеющей стали или цельных листов фольги.

Процесс изготовления элементов вентиляции выглядит примерно так:

• Изогнутая по спирали жёсткая проволока оклеивается с двух сторон лентами алюминия или фольги.
• Наружный материал склеивается между собой по спирали. В качестве клеящего состава используют акриловый клей с особыми противопожарными негорючими примесями.
• В зависимости от типа производимого гофрированного рукава слоёв наружной ленты может быть от 2 до 6.

В широкое производство запущены бескаркасные гибкие воздуховоды. Их изготавливают из мягкого ПВХ или цельных листов алюминия. Подобные элементы легко гнутся под любым углом, удобны в работе, имеют малый вес. Стоимость бескаркасных рукавов на порядок ниже.

Материалы

Если говорить о разновидностях по назначению, то в частном доме на крыше принято обычно использовать металлические трубы. Хотя в частных строениях такие трубы применяют не так часто. Причина состоит в том, что они имеют не слишком высокие эксплуатационные характеристики. Кроме того, оцинкованная сталь, которая чаще всего используется в этом случае, применяющаяся в воздуховодах, несмотря на то, что она оцинкованная, долговечной не является. И когда такая труба начинает подвергаться коррозии, она становится источником специфического и не слишком приятного запаха.

Как вытяжная труба, можно использовать воздуховод из нержавеющей стали. Такие решения служат длительное время, но их стоимость будет довольно высокой. Да и сопротивление воздушным потокам будет выше. По этой причине необходимо иметь под рукой более мощную вентиляционную установку. К тому же такие решение имеют большой вес, что существенно затрудняет монтаж такой системы в целом. В то же время следует сказать, что трубы вентиляции из стали не лишены и преимуществ.

В сравнении с воздуховодами из пластика они, конечно, не имеют преимуществ. Но в то же время сечение пластиковых труб сильно ограничено, а вот сталь дает возможность создать трубы с практически любым сечением. Да и нержавеющая сталь отлично противостоит коррозии. Если же говорить откровенно, то пластиковые трубы – это наилучшее решение для создания труб вентиляции в небольших частных строениях: на кухне или где-то еще. По сравнению с аналогами из металла преимуществ у таких труб довольно много.

Стоит рассказать о них подробнее. Главным достоинством таких труб будет стопроцентная сопротивляемость коррозии. Кроме того, такие трубы имеют небольшой вес, что позволяет быстро и просто проводить их установку. То же самое касается и креплений. Для стальных аналогов обычно применяется хомут, винты, различные крепежи и так далее, а для пластиковых – все это не нужно. Достаточно лишь раструба, который соединяет трубы между собой или они соединяются с помощью уплотнителя или герметика. Кроме того, по техническим характеристикам пластик сильно выигрывает у металла. А если говорить о прочности, то при прокладывании воздуховодов она не будет уж столь важна.

Вентиляционные трубы из пластика дают возможность осуществить установку любой системы воздухообмена. Причем любой по сложности, а также для различных построек, ведь представлены трубы различного размера. Их длина колеблется в диапазоне 3–12 метров, а если говорить о диаметре – от 1,6 сантиметра до 1,6 метра. Кроме того, вентиляционная труба из пластика имеет гладкую поверхность внутри, что содействует прохождению потоков воздуха. То есть таким трубам необходимо менее мощное оборудование, и они, вообще, не нуждаются в чистке. К тому же такие трубы можно легко утеплить. Достаточно завернуть их в утеплитель и все будет готово. В общем, пластиковые трубы имеют действительно отличные характеристики.

А также существуют сэндвич трубы. Они обычно используются для создания вытяжных систем рядом с каминами или печами. Это утепленные трубы, которые не только выводят наружу продукты горения, но и позволяют удержать тепло в пределах помещения. Среди преимуществ такого типа труб следует отметить простоту монтажа.

Если говорить о характеристиках, то такие трубы отличаются следующими:

• универсальность;
• простота установки;
• на нем не оседает сажа и конденсат, так как поверхность дымохода гладкая;
• небольшие размеры, что позволяет сэкономить пространство;

• использование такого типа вентиляции дает возможность обойти элементы кровли, стропила и другие элементы;
• производство таких труб осуществляет из высококачественной нержавеющей стали, которая не боится воздействия вследствие сгорания топлива;
• такая вентиляция не требует установки фундамента, что основательно облегчает процесс установки и дает возможность хорошо сэкономить;
• установить такой дымоход можно без несущих элементов.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

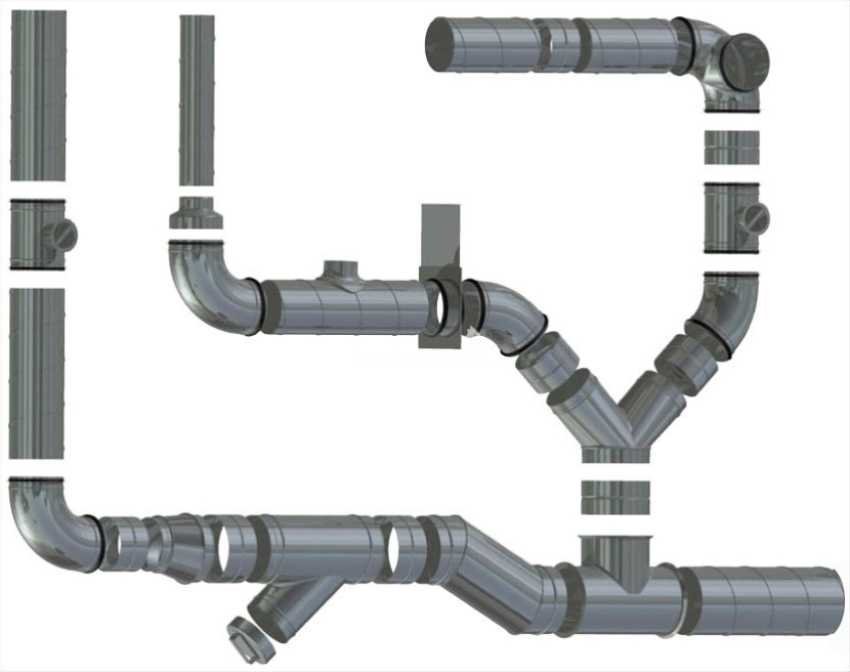

Способы стыковки воздуховодов

Способы соединения деталей воздуховода можно разделить на сварные и фальцевые. Для сварного стыка необходима достаточная толщина стали или алюминия от 1,5 мм. Тонкостенные вентиляционные трубы соединяют, применяя фальцовку.

Фальцевые соединения бывают нескольких конфигураций. Наиболее используемые:

• на простом фальце;
• на фальце с защелкой;
• на фальце с отбортовкой;
• на соединительной планке;
• на поперечном фальце;
• встык;
• внахлестку;
• угловые.

Кроме сварных и фальцевых используют соединения:

• на фланцах;
• с помощью муфты или ниппеля;
• в раструб;
• при помощи шины;
• на бандаже.

Фланцевые соединения

Трубы для вентиляционных систем (независимо от их конструкции и сечения) соединяют при помощи специально изготовленных фланцев. Детали крепят на трубы при помощи точечной сварки или сплошного сварного шва. Между собой фланцы соединяют креплениями: заклепками или болтами с гайками. В случае использования крепежных болтов их располагают все на одну сторону.

На практике, часто используют точечную сварку для соединения фланцев между собой. Это может грозить быстрой разгерметизацией системы из-за коррозии металла в будущем. Для придания дополнительной защиты сварному соединению, фланцы рекомендуется тщательно прокрашивать. Сварка считается быстрым и недорогим способом монтажа вентиляционных труб.

Для придания герметичности соединению на стальных фланцах между ними укладывают уплотнительную прокладку. Какие материалы разрешено использовать для герметизации стыков воздуховодов, официально изложено в СНиП -85.

Фланцевое соединение воздуховодов является универсальным, надежным способом. Однако изготовление дополнительных деталей обходится дорого, а процесс сборки является трудоемким. Такие соединения используют при монтаже плотных воздуховодов, с высоким уровнем требований.

Соединение воздуховодов муфтой или ниппелем

Не менее распространенный способ соединения труб вентиляционных коммуникаций – оформление стыка муфтой или ниппелем.

Муфта (или внешний ниппель) представляет собой дополнительный отрезок трубы, диаметр которого чуть превышает диаметр основного трубопровода. Муфтой закрывают место стыка, одевая ее на трубопровод. Для герметизации все стыки промазывают специальным составом (герметиком), который подбирают в зависимости от предстоящих условий эксплуатации. Есть муфты, которые идут в комплекте с уплотняющей прокладкой. При монтаже таких муфт герметиком не пользуются.

Ниппель представляет собой отрезок трубы, меньшего диаметра, чем основной трубопровод. Его вставляют на место стыка изнутри. Здесь для герметизации используют специальную алюминиевую ленту.

Соединение воздуховодов между собой с использованием ниппеля получило большее распространение на круглых конструкциях. На прямоугольных сечениях их применяют реже.

Соединение в раструб

Данный тип соединения воздуховодов применяется только для труб с круглым сечением. Для осуществления соединения в раструб на одном конце трубы должен быть расширяющейся участок или вся конструкция должна иметь форму конуса. Трубы вставляют друг в друга, не закрепляя их дополнительно. Для герметизации используется уплотнительная прокладка либо пластичный герметик. Наибольшее распространение соединение в раструб получило при монтаже сэндвич-дымоходов и бытовой вытяжки на естественной тяге.

Еврошина

Для соединения деталей прямоугольных воздуховодов производят специальные шины. Эти детали похожи на соединительные фланцы для прямоугольных труб, которые разобраны на запчасти. Деталь представляет собой отрезок металлического оцинкованного профиля, который напоминает букву Г. Удлиненная сторона имеет размер от 20 до 30 мм. Шина идет в комплекте с уплотнителем и специальными уголками.

Шиной соединяют воздуховоды, которые используются для транспортировки не горячих, химически инертных воздушных масс.

Бандаж

Стыковка деталей воздуховода при помощи установки бандажа применяется на химических производствах. Это соединение высокой надежности. Однако использовать его для бытовых коммуникаций экономически невыгодно, поскольку изготовление самого бандажа процесс дорогостоящий.

Бандаж устанавливают поверх места стыковки трубопровода. Предварительно проводят отбортовку соединяемых торцов. Пространство бандажа заполняют герметизирующими материалами – теплоизоляционной или химически устойчивой мастикой.

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

• потолочная плита
• потолочные фермы или несущие элементы, закрепленные на них
• стены
• пол

При установке системы необходимо соблюдать следующие нормативы:

• расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
• расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
• от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
• расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
• все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа организации приточной вентиляции, необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

• спальня, детская комната и гостиная – 30 куб.м/ч;
• кухня – 60-90 куб.м/ч;
• санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Полноценная информация о выполнении расчетов для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.

• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.

• Не подвержены коррозии.

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

1. Проектировка вентиляции.
2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
4. Из крупных труб собирается вентиляционный стояк.
5. Сборка и монтаж воздуховодов.
6. Подключение всех веток между собой.
7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
8. Установка вентиляторов и клапанов, если они предусмотрены.
9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

• Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
• Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.

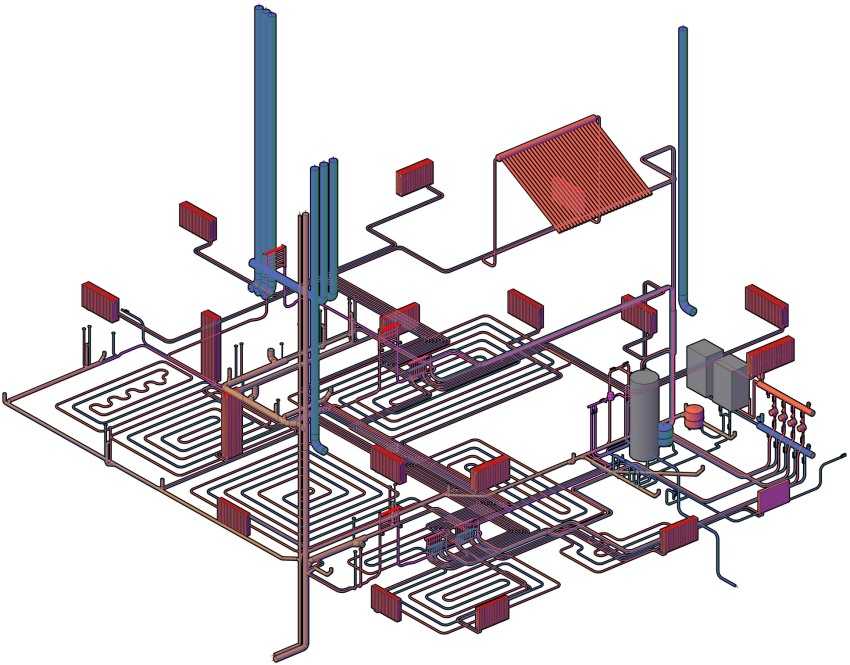

• Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

• Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
• Все размеры переносятся на схему.
• Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
• Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
• Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Область применения

Воздуховоды используются в вентиляционной системе. Они обеспечивают воздушный канал, по которому происходит обмен газов. Исходя из СНиП 41-01-2003, использовать пластмассовые конструкции в вентиляции можно в одноэтажных постройках — жилых, а также общественного и административно-бытового назначения.

Но категорически запрещена эксплуатация в:

• подвалах;
• чердачных помещениях;
• помещения технического назначения;
• на территории повышенной пожароопасности.

Пример размещения вентиляционных шахт на кухнеИсточник blog-potolok.ru

Пластиковые трубы для вентиляции – это оптимальное решение для дачных зданий. Их несложно монтировать и при необходимости можно эргономично включить в дизайн комнаты.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х L_norm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

L_norm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м³/ч;
• коттеджи – 500-2000 м³/ч;
• офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

S_c = L х 2,778 / V, где

S_c – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

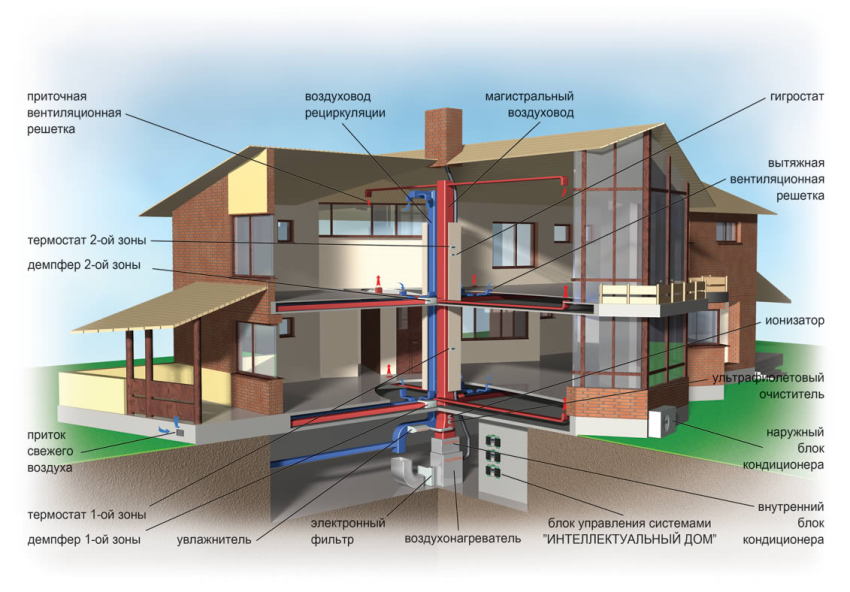

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Виды и размеры

Способ изготовления предопределяет деление круглых вентканалов на:

• Прямошовные.
• Спирально-сварные.
• Спирально-навивные.

По жёсткости изделия подразделяются на жёсткие, полужёсткие и гибкие (гофрорукава). Гибкие в свою очередь делятся на каркасные и бескаркасные.

По коэффициенту плотности воздуховоды классифицируются как плотные (маркировка «П») и нормальные («Н»). Данная классификация предопределяет возможность использования вентканала в системе вентиляции с принудительной циркуляцией.

По способу соединения выделяют фланцевые и бесфланцевые модели:

• Фланцевый способ предполагает стыковку отдельных элементов трубопровода посредством болтов и уплотнительных прокладок.
• Бесфланцевые воздуховоды соединяются по типу бандажа.

Прямошовные (промышленные)

Особенность прямошовных воздуховодов – дополнительная жёсткость конструкции, придаваемая сварным или замковым швом. Сварка обеспечивает вентиляционной магистрали наибольшую прочность и герметичность.

Длина прямошовных вентканалов стандартизирована и, как правило, не превышает 1,25 м. Это усложняет конструкцию вентиляционного контура и требует монтажа креплений на каждом стыковочном блоке.

Диапазон же диаметров прямошовных воздуховодов круглого сечения достаточно широк: от 10 сантиметров до 2 метров.

Спирально сварные и спирально навивные (замковые)

Воздуховоды спирального типа бывают только круглыми. Они признаются наиболее эффективными, т.к. идущие по спирали швы обеспечивают прочность вентканалам и увеличивают аэродинамические характеристики воздушного потока.
