Расчет площади воздуховодов и фасонных изделий

Общие сведения для вычисления площади сечения

Площадь труб для воздуховода рассчитывают по разным значениям:

  1. На соответствие санитарно-гигиеническим параметрам (СанПиН).
  2. По количеству проживающих.
  3. По площади комнат.

Результат можно получить как для отдельного помещения, так и для дома в целом. Для расчета есть специальные программы с заложенными в них алгоритмами. Еще один вариант расчета — использование формул.

Площадь сечения воздуховодов при их проектировании выбирается так, чтобы воздух по всех длине двигался с примерно одинаковой скоростью. По всей протяженности системы количество воздуха разное, поэтому площадь сечения воздуховода должна изменяться в большую сторону с ростом объема воздушной массы.

Если рассматривать вытяжную вентиляцию, то квадратура сечения растет по мере приближения к вентилятору. Только так можно гарантировать более-менее одинаковую скорость массы воздуха на всем протяжении воздухопровода

С ростом круглого сечения уменьшается скорость потока воздуха. Снизится при этом и аэродинамический шум. Минус таких воздуховодов в громоздкости конструкции, из-за чего невозможна их установка в пространство между черновым и навесным потолком, а также в увеличенной стоимости.

Если такой возможности нет, можно отдать предпочтение прямоугольной геометрии, поскольку высота прямоугольного сечения меньше. С другой стороны круглые изделия легче устанавливать, да и свои эксплуатационные преимущества у них имеются.

Поскольку круглые воздуховоды не всегда можно вписать в интерьер, а более эстетичные прямоугольные дорогие, как альтернативу, стоит рассмотреть овальные изделия. Они и эргономичны, и эффективны

Выбор того или иного варианта зависит от приоритетов пользователя. Если во главе угла экономия электроэнергии, минимальный шум и есть все возможности монтажа габаритной сети, лучший выбор — круглая форма воздуховода.

Цель выполнения расчетов

Особенности расчета и выбора воздуховодов зависят от их типа и материала, из которого они изготовлены. Последняя характеристика обуславливает нюансы, возникающие при движении воздуха и особенности взаимодействия лавины воздуха со стенками.

Воздуховоды бывают:

  • металлическими – это может быть черная сталь, оцинкованная, нержавейка;
  • алюминиевыми гибкими гофрированными;
  • пластиковые вентканалы – гибкие и жесткие;
  • тканевыми.

По геометрии сечения изготавливают воздуховоды круглые, прямоугольные, овальные. Последние не столь популярны, как два первых.

Даже если имеется самый правильный проект вентиляционной системы, ошибка в подборе сечений воздуховодов может привести к нарушению циркуляции воздуха.

Следствием ошибок в расчетах будет повышенная влажность, а дальше плесень и грибок в помещении. Без правильного расчета площади всех деталей невозможно подобрать подходящие элементы вентиляционного комплекса

От этого параметра зависит:

  • скорость протекания воздушной массы и ее объем;
  • степень герметичности соединений;
  • шумность вентиляционной системы;
  • электропотребление.

Вычисления, выполненные правильно, дадут возможность сэкономить средства, поскольку количество материала будет определено точно. Но помимо экономических вопросов, главными являются все-таки параметры вентиляции, обеспечивающие комфортные условия жизнедеятельности людей.

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

  • Металлические из оцинкованной или черной стали, нержавейки.
  • Гибкие из алюминиевой или пластиковой пленки.
  • Жесткие пластиковые.
  • Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

  • допустимых скоростей;
  • постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

  1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
  2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
  3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Воздуховоды пластиковые для вентиляции: виды, размеры и классификация

Большое разнообразие применения воздуховодов в вентиляционных системах обуславливает широкий ассортимент их типов и вариантов исполнения. Существует несколько параметров, которые положены в основу классификации:

  • форма сечения: эллиптическая, прямоугольная, круглая;
  • материал исполнения: пластик, металлопластик, сталь;

Пластиковый воздуховод радиальный полужесткий 75 мм

  • жесткость;
  • размер или диаметр сечения;
  • способ и тип соединения;
  • конструкционное исполнение.

Для того чтобы удовлетворить широкие потребительские потребности и предусмотреть возможные варианты конструкций, фирмы производители предлагают широкий выбор пластиковых вентиляционных каналов. Так, для прямоугольных плоских воздуховодов типичные размеры лежат в пределах от 100х55 до 204х60 мм, диаметр круглых составляет 100-200 мм.

Наиболее часто применяемыми типами сечения являются круглые и прямоугольные. В некоторых случаях, когда при проектировании накладываются жесткие ограничения на размер и форму канала, используют эллиптический вариант. Такое сечение достигается путем обработки круглого изделия на специальных станках.

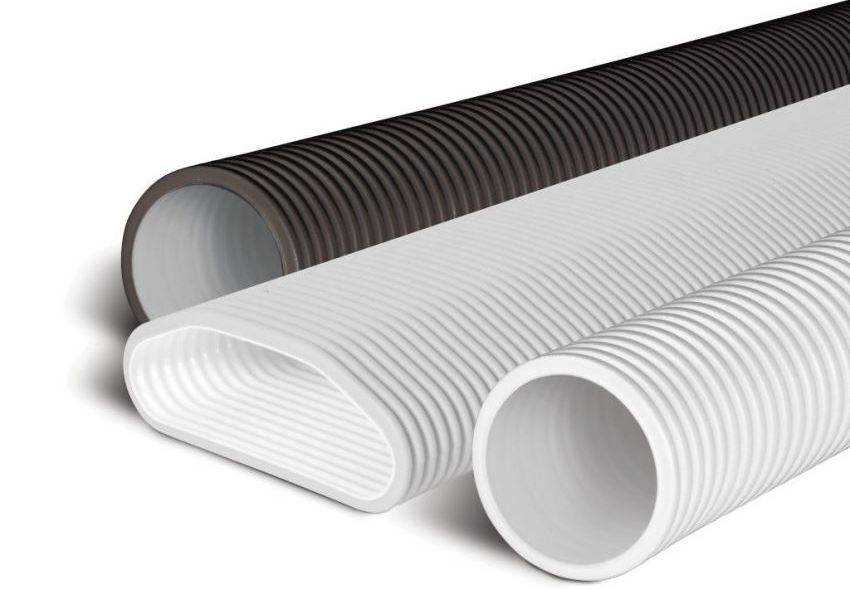

Пластиковые воздуховоды для вентиляции различных видов и размеров

Основными аргументами в пользу выбора круглой формы являются наилучшая герметичность (которая обеспечивается цельной конструкцией и отсутствием сварных швов), высокая скорость течения воздушного потока, сниженный уровень шума, меньший вес и легкость установки.

В качестве преимущества прямоугольных каналов следует выделить оптимальное размещение в пространстве. Такая форма занимает меньше места, легче подстраивается под особенности планировки, например, при совмещении с навесными потолками.

Материал, который используются для изготовления воздуховодов разных видов, зависит от области их применения и возможных ограничений, налагаемых существующей вентиляционной системой.

Воздуховоды из оцинкованной стали имеют защитное покрытие с антикоррозионными свойствами

Широкое распространение как в условиях переноса агрессивных воздушных потоков, так и для использования во всех типах жилых помещений получил пластиковый или ПВХ тип. Пластик является легким и гладким материалом, устойчивым к влиянию влаги, кислот и щелочей. Благодаря герметичности из него изготавливают разнообразные соединительные элементы (колени, тройники, отводы).4.

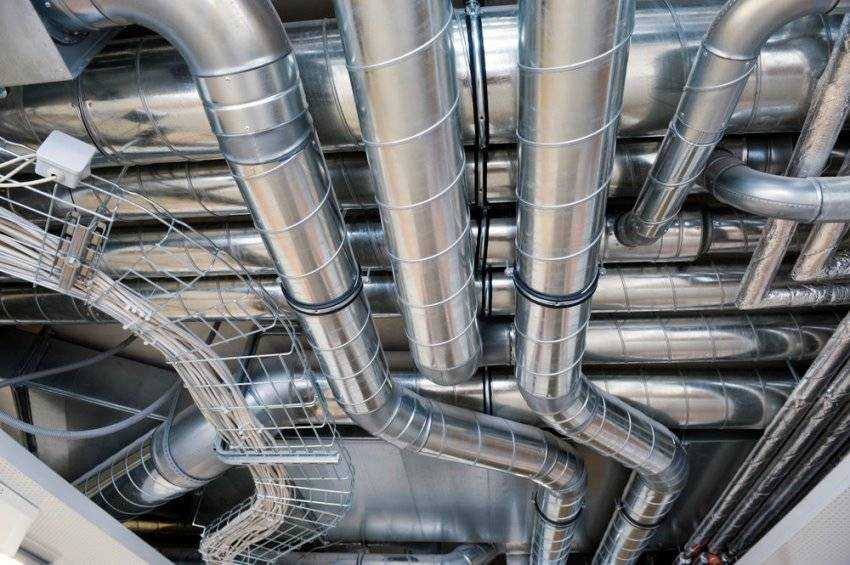

Воздуховоды из оцинкованной стали применяются в системах вентиляции, которые работают в неагрессивной окружающей среде (температура до 80ºС). Защитное покрытие имеет антикоррозионные свойства и значительно увеличивает срок службы изделий, однако увеличивает цену монтажа воздуховодов вентиляции за м2.

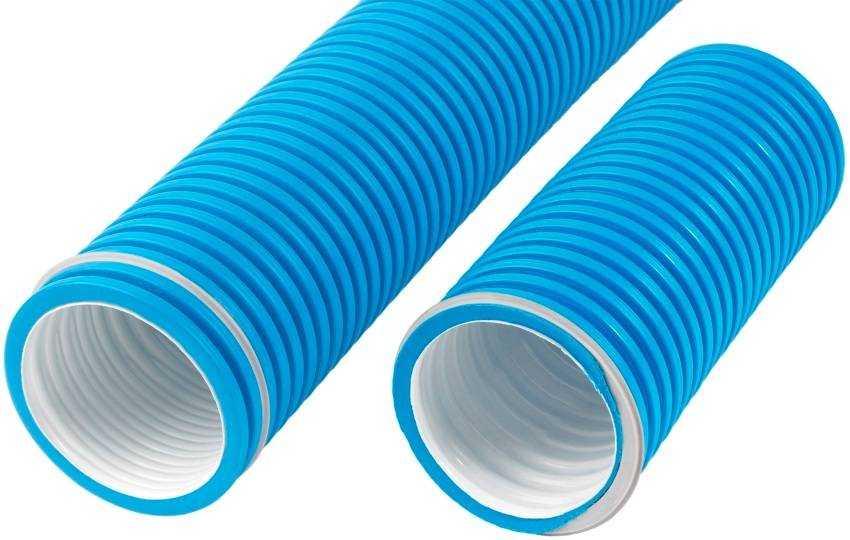

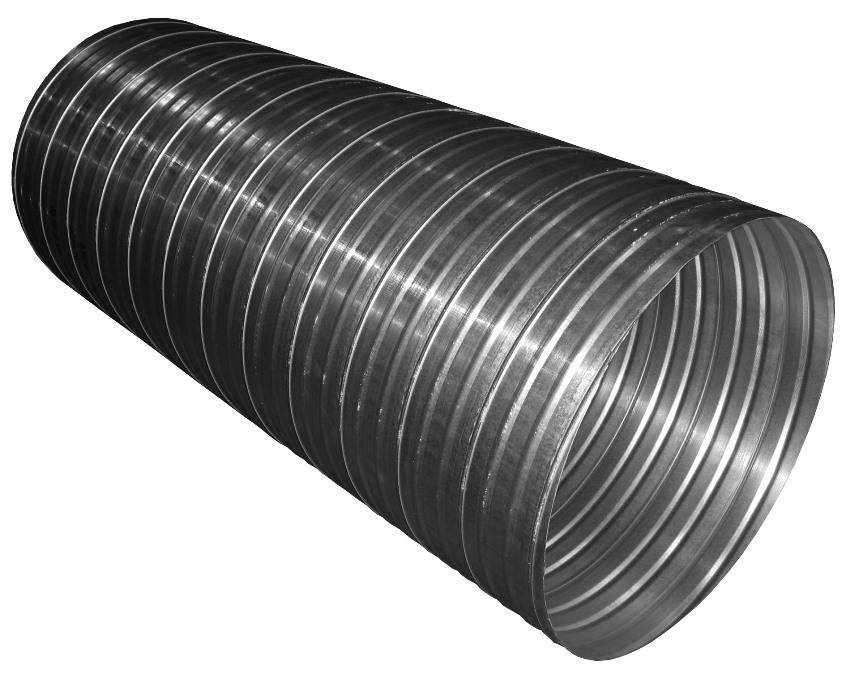

Гофрированная труба для систем вентиляции

К другим типам воздуховодов можно отнести полиэтиленовые, винилпластовые и стеклотканные. Эти виды характеризуются высокими показателями сопротивляемости коррозии, малым весом, возможностью изгибаться во всех плоскостях на неограниченный угол.

Поскольку сегодня наиболее распространенными являются жесткие воздуховоды – основная часть всего вентиляционного оборудования на рынке ориентирована на данный тип. Зачастую жесткие короба имеют круглое или прямоугольное сечение. Для изготовления используется листовой материал. В качестве внешней теплоизоляции может выступать базальтовая вата.

Последний тип – полужесткий. Он является промежуточным звеном между гибкими и жесткими изделиями, совмещая в себе высокую прочность и эластичность. К недостаткам таких воздуховодов следует отнести пониженную скорость прохождения воздуха, что накладывает ограничения использования их в разветвленных системах.

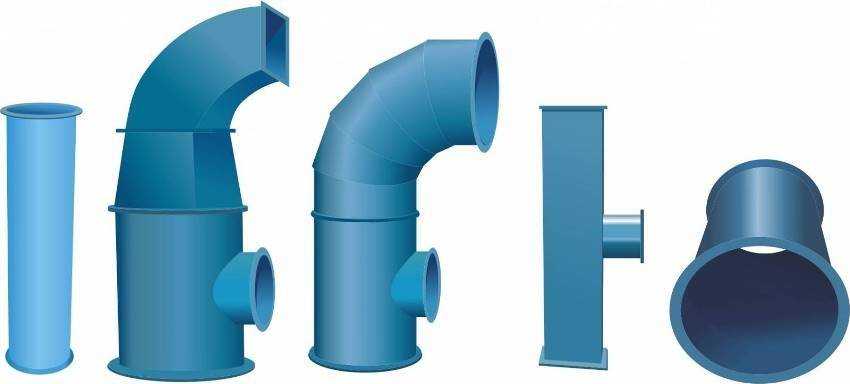

Монтажные элементы пластиковой вентиляционной системы

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

  • Металлические из оцинкованной или черной стали, нержавейки.
  • Гибкие из алюминиевой или пластиковой пленки.
  • Жесткие пластиковые.
  • Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.


Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по монтажу системы вентиляции включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы

Расчет эквивалентного диаметра воздуховодов

Эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

Dэкв_пр = 2·А·В / (А+В), где А и В — ширина и высота прямоугольного воздуховода.

Например, эквивалентный диаметр воздуховода 500×300 равен 2·500·300 / (500+300) = 375 мм. Это означает, что круглый воздуховод диаметром 375 мм будет иметь такое же аэродинамическое сопротивление, что и прямоугольный воздуховод 500×300 мм.

Эквивалентный диаметр квадратного воздуховода равен стороне квадрата:

Dэкв_кв = 2·А·А / (А+А) = А.

И этот факт весьма интересен, ведь обычно чем больше площадь сечения воздуховода, тем ниже его сопротивление. Однако круглая форма сечения воздуховода имеет наилучшие аэродинамические показатели. Именно поэтому сопротивление квадратного и круглого воздуховодов равны, хотя площадь сечния квадратного воздуховода на 27% больше площади сечения круглого воздуховода.

В общем случае формула для эквивалентного диаметра воздуховода выглядит следующим образом:

Dэкв = 4·S / П, где S и П — соответственно, площадь и периметр воздуховода.

Используя эту формулу можно подтвердить правильность вышеприведённых формул для прямоугольного и квадратного воздуховодов, а также убедиться в том, что эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

Dкругл = 4·π·R2 / 2·π·R = 2R = D.

Кроме того, для расчета может помочь таблица эквивалентного диаметра воздуховодов

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

  1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
  2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
  3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Нормативная скорость

Тип здания Скорость в магистралях, м/с Скорость в ответвлениях, м/с
Производство до 11,0 до 9,0
Общественные до 6,0 до 5,0
Жилые до 5,0 до 4,0

Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.

Рис, 2 (Номограмма круглого жестяного воздуховода)

Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.

Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.

В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.

Пример

Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.

Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.

Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).

Необходимость и цели выполнения расчета площади воздуховодов

От правильного расчета сечения труб воздуховода будет зависеть микроклимат в помещении Схема вентиляционных каналов является важной частью воздухораспределительной системы. Расчет сечения воздуховода играет роль для определения необходимого расхода материала с целью экономии средств

От правильного расчета рабочей площади и конфигурации зависит микроклимат в помещении.

Безошибочное вычисление пропускной способности и диаметра труб оказывает влияние на характеристики:

  • чистоты воздуха;
  • кратности воздухообмена;
  • риска появления плесени и грибка;
  • температуры в комнате.

Как посчитать площадь используемого материала

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать , и от особенностей конструкции системы проветривания.

Проводя расчеты величины сечения, следует иметь в виду, что чем оно больше, тем меньшей будет скорость прохождения воздуха по трубам воздуховода.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).

Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

  • самостоятельно при помощи формул;
  • с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

  • наименьшее количество перемещаемых воздушных масс;
  • скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

  • чем больше сечение, тем с меньшим шумом двигаются потоки;
  • соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

Многие выбирают вытяжки для кухни с отводом в вентиляцию, так как они работают бесшумно и соответствуют всем необходимым нормативным показателям. В нашем обзоре мы расскажем об основных критериях выбора устройств и о характеристиках отдельных моделей.

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

  • π – константа, равная 3,14;
  • D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

  • площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
  • обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
  • проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения
