Как сделать вентиляцию крыши над мансардой, жилого чердака и кровли своими руками

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

  • площади помещения;
  • формы крыши;
  • типа кровли;
  • вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

  • расположение окон на расстоянии не менее 1 м друг от друга;
  • сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
  • общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

  1. щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
  2. точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
  3. коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

  • с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
  • с застоявшимся воздухом, не позволяя ему перегреваться;
  • с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

Схемы и варианты вентиляции мансарды

Конкретный вид и масштаб вентиляционной системы (если быть точнее, его подбор) для мансарды зависит от нескольких факторов. Учитывать при планировании схемы того, как делать вентиляцию мансарды, нужно следующие факторы:

  • жилая ли это мансарда или нет;
  • утепленная она или нет;
  • как часто там будут находиться люди;
  • какой ее размер (большое это помещение или нет).

Никаких универсальных способов организации вентиляционной системы для чердака нет, в каждом конкретном случае следует исходить из перечисленных выше факторов.

Естественная, с аэраторами

Эффективность естественного вида вентилирования для мансарды напрямую зависти от того, насколько точно («по учебнику») были уложены изоляционные материалы. Основным и обязательным правилом укладки утеплительных материалов является оставление вентиляционных пространств в межслойных сегментах применяемого материала и непосредственно в подкровельной области.

Делать вентиляцию мансарды нужно еще на этапе строительства крыши

Проще говоря, должно оставаться свободное вентиляционное пространство и между каждым слоем применяемого утеплителя, и непосредственно под поверхностью крыши здания. Механизм работы естественного вентилирования основан на природной (что и есть естественная) тяге.

Природная тяга с легкостью обеспечивает постоянный приток свежего воздуха извне. При этом общая площадь вентканалов должна быть около 0,2% всей площади мансарды. В большинстве случаев целесообразно использовать вариант монтажа вентиляции, при котором вывод вентканалов проводится через фронтоны.

Естественная, со слуховыми окнами

Реализуя данный способ вентилирования и проводя монтаж слуховых окон, следует руководствоваться нормативами, предписанными в СниП 2-26 и СниП 21-01. Данные нормативы гласят:

  • установка слуховых окон допускается только при скате крыши не менее 35 градусов;
  • минимальные габариты створок должны составлять 0,6х0,8 метров;
  • регламентированные габариты слуховых окон – 1,2х0,8 метров.

Формы слуховых окон, монтируемых в частном здании, могут быть самых различных форм, и в конечном счете зависят от общего стиля постройки. Установка слуховых окон проводится с применением каркасов еще на этапе строительства крыши, вместе составляя единую конструкцию.

Вентиляционная система, выполненная на основе применения слуховых окон, существенно улучшает эстетический вид крыши, а также улучшает ее базовую функциональность. В большинстве случаев для односкатной крыши лучшим вариантом будет применение окон с 1 наклонной плоскостью.

Схема монтажа достаточно проста: 2 бруса крепятся на требуемом регламентом расстоянии и затем фиксируются за счет вертикальных стоек, которые стыкуются вверху перемычкой. Затем внешние боковые стороны должны быть обшиты облицовкой, а в конце по стороне фасада монтируется декоративная (с любым стилем на усмотрение владельцев здания) решетка.

Принудительная, с вытяжным вентилятором

Учитывая сравнительно небольшую площадь подавляющего большинства мансард, принудительный приток им не нужен. Примерно в 95-99% случаев достаточно будет монтажа принудительной системы вытяжки.

Как сделать приток – зависит от ряда обстоятельств, но в большинстве случаев подходит классическая схема. При классической схеме приточная система организуется через зазоры, окна (за счет микропроветривания или просто открытия окна, через гребенку), оконные клапаны или же по системе воздуховода, если он есть.

Схема вентиляционной системы мансарды

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

  • естественной;
  • механической;
  • смешанной.

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

  • энерогонезависимость;
  • наиболее дешевая стоимость;
  • не требует ремонта;
  • минимальное обслуживание;
  • можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

  • более высокая стоимость оборудования;
  • потребность в ремонте и периодической замене отдельных элементов системы;
  • зависимость от электроснабжения;
  • может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Планировка пространства

Зачастую кровля крепится к мауэрлату вплотную, поэтому использование этого пространства практически невозможно. В подобных случаях стены чердачной комнаты смещают к коньку крыши от стен здания. Зачастую такой прием лишает комнату визуального пространства, поэтому стены в чердачном помещении не устанавливают. Устанавливать мебель в таком помещении сложнее, но выглядит это весьма интересно.

Чтобы чердак стал полноценным жилым помещением, устанавливают дополнительные окна. Чаще всего это делают во фронтонах дома, но при наличии поперечных стен на чердаке это невозможно. В подобной ситуации используют окна, врезающиеся в скат крыши. Подобные приемы часто используются в западной архитектуре и позволяют придать дому необычный вид.

При планировании мансарды зачастую сложно организовать входную зону. Для этого используют компактные складные или винтовые лестницы.

Правильный подход к утеплению

Чтобы ответить на вопрос: как утеплить вентиляционную трубу в частном доме правильно и одновременно экономно – следует разобраться в причинах появления конденсата. Разница температур всегда приводит к появлению конденсата, но наиболее обильное выделение «росы» наблюдается на отрезке активного соприкосновения теплого и холодного воздуха. Чем ближе удастся его передвинуть к выходному отверстию трубопровода, тем меньшими окажутся потенциальная опасность и ущерб от конденсата.

Идеальным случаем считается ситуация, при которой смешивание холодного и горячего воздуха происходит в участке вентиляционной трубы, расположенном за пределами здания. Но реализовать это на практике удается не всегда.

Поэтому для дымоходов и воздуховодов на неотапливаемом чердаке утепление каналов считается обязательным. Благодаря этому удастся вывести «мокрую» зону – место наиболее активного образования росы – за стены постройки. Такое решение поможет даже при активном появлении большого количества конденсата не позволить влаге проникать в стены, провоцируя появление сырости, грибка и остальных сопутствующих неприятностей.

Поиск оптимального места

Вертикальный дымоход от печного отопления, камина или газового котла благодаря выходу горячего воздуха будет полностью очищаться от влаги в процессе отопления помещения. Горизонтальные воздуховоды, выход которых располагается в стене, изначально должны монтироваться с уклоном книзу минимум в несколько градусов. Это позволяет скопившейся влаге стекать наружу, а не внутрь помещения. Поэтому самым важным моментом перед утеплением таких воздушных каналов является проверка наличия уклона для ее вывода. Иначе даже утепленные вентиляционные трубы станут в будущем источником проблем, пусть и заметно позже, чем вообще без теплоизоляции.

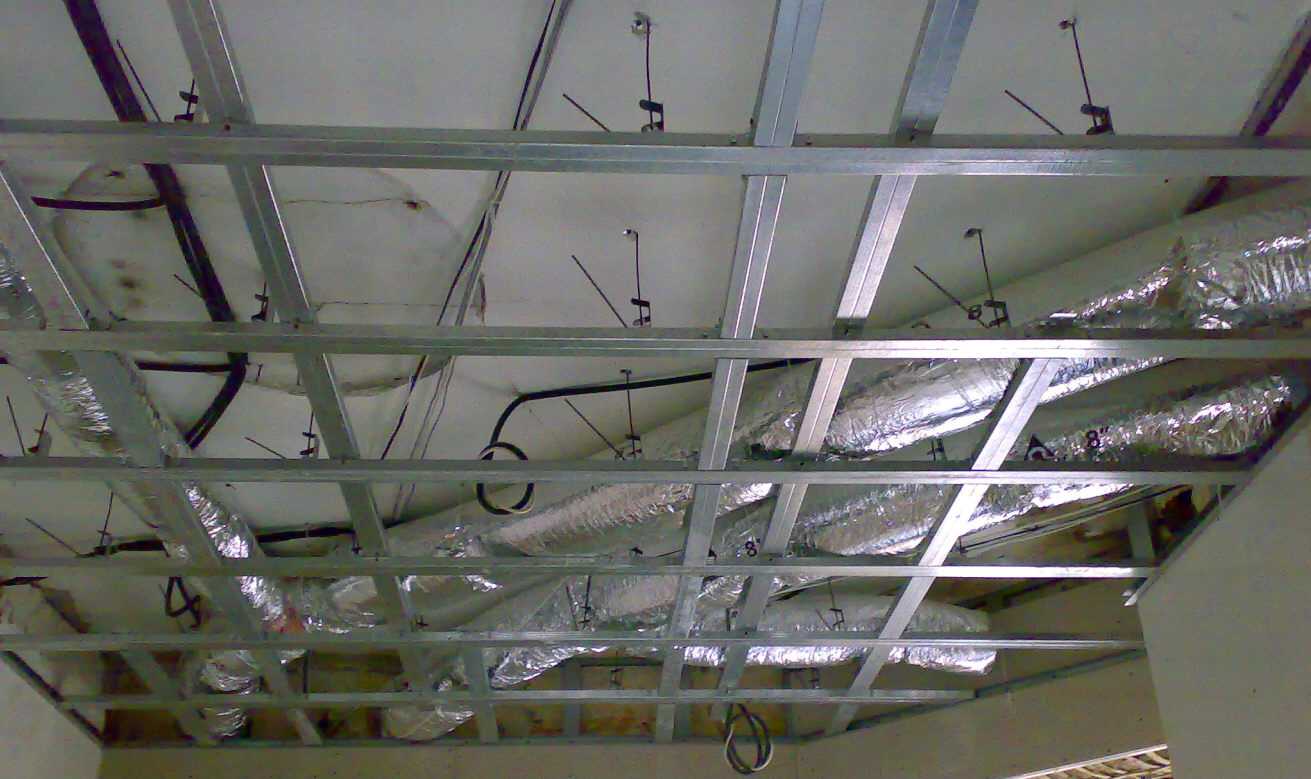

Обязательным местом для утепления труб воздуховодов является неотапливаемое чердачное помещение. Именно в нем разница температур в холодное время года становится источником проблем из-за образования влаги. Конденсат на них, вне зависимости от того использованы пластиковые трубы или металлические, образуется как внутри, так и снаружи.

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

  • Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.

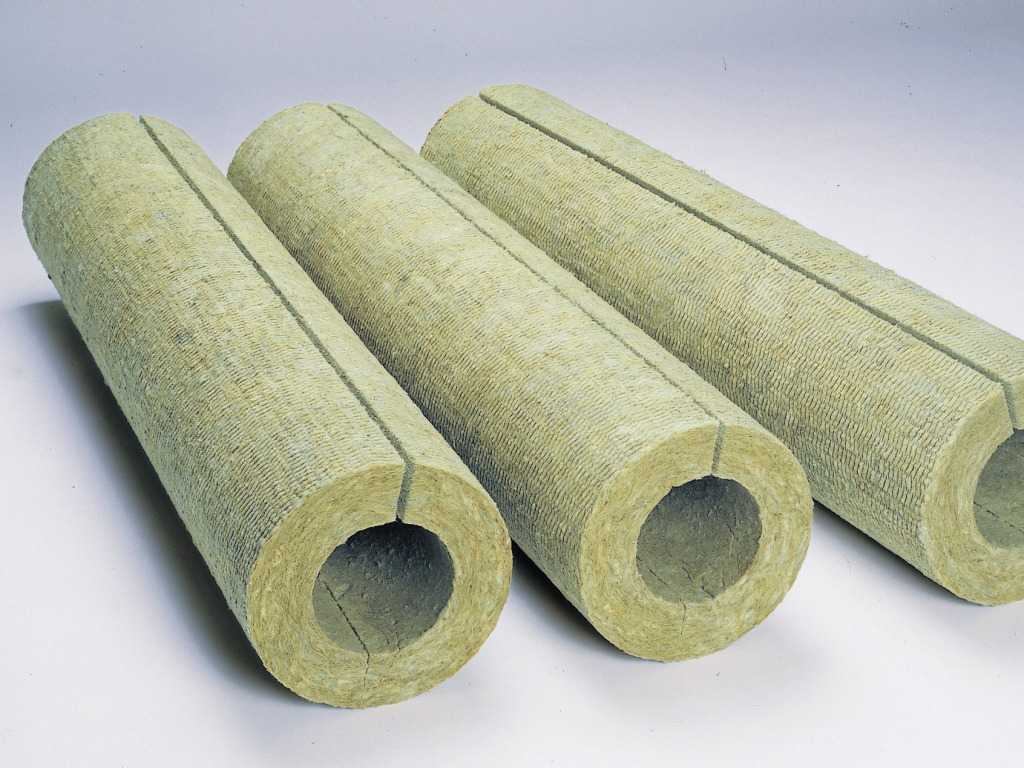

  • Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
  • Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
  • Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Расчет площади кровли мансардного помещения

  • Площадь квадрата = 2×а, где «а» — длинна стороны квадрата.
  • Площадь прямоугольника = а×б, где «а» и «б» — значения сторон прямоугольника.
  • Площадь треугольника = а×с/2, где «а» — длинна основания, а «с» — длинна высоты треугольника.
  • Площадь трапеции = с × (а+б)/2, где «с» — длина высоты трапеции, а «а» и «б» — значения верхнего и нижнего оснований.

При помощи этого простого способа можно с максимальной точностью произвести расчет площади кровли мансарды. Расчет подходящих материалов, используемых при строительстве крыши, также производиться достаточно просто, и вы сможете с этим легко справиться. Удачи!

Вентиляция теплого чердака

Современные отопительные системы не предусматривают наличия естественной циркуляции. Это значит, что если вы желаете обустроить мансарду в чердачном помещении, конструкция кровли должна быть проветриваемой. Для этого крыша из листового или гибкого материала обязана иметь подготовленную вентилируемую зону. Для этого надо навесить контррейку на стропила.

При наличии металлического покрытия для кровли специалисты рекомендуют пользоваться ветрозащитной пленкой. Шиферный лист хорошо справляется с поставленной задачей и без использования контрреек, потому что воздушная масса без проблем проходит из нижней зоны помещения в верхнюю. Подшивка получает специальный вход. При этом выход воздуха происходит посредством конька.

Проветривание чердака надо выполнять точно так же, как и в случае с другими помещениями в здании. Воздух, проникая в теплый чердак посредством окон, далее покидает его через вентиляцию. Если она не предусматривается в конструкции, на кровле создаются аэраторы.

 Полезные советы

Ниже предлагаем вам ознакомиться с рядом полезных советов от опытных мастеров.

Если отверстия располагаются вдоль хребта кровли, им надо уделить особое внимание. Как показывает практика, обычно их размещают как можно ближе к конструкции хребта

Перед тем как сделать вентиляцию на чердаке, надо приобрести решетку или диффузоры для вентиляционных труб

Это позволяет ограничить приток воздуха, одновременно гарантируя долговечность конструкции и сохранение комфортных микроклиматических условий внутри. Важным условием качественной вентиляции является размещение продухов. Отверстия разрабатываются так, чтобы предотвратить разбавление вредных частиц в воздушной массе, либо полное блокирование ее доступа. Установку непрерывных софитов следует выполнить прямо под карнизами. Они должны включать в себя экранирующую сетку. В последнее время большее предпочтение отдается отверстиям из пластика или алюминия. Причина заключается в том, что эти материалы не способны поддаваться влиянию коррозии. Отличный вариант – установка вентилятора с внешней стороны крыши. Он будет вытягивать воздух. Между приточной системой и оборудование надо соблюсти расстояние, равное 8 метрам и больше. Перед выполнением монтажных работ следует задуматься о месте установки системы. Согласно мнению экспертов, выбирать следует самое чистое место в комнате. Чтобы нагревать и охлаждать воздух, можно воспользоваться специальным рекуператором. Вентиляционная система должна обеспечивать достаточный уровень устойчивости к воздействию атмосферных явлений. Делается она так, чтобы справляться с климатическими условиями любого уровня сложности. Вне зависимости от участка кровли, площадь вентиляционных каналов должна находиться на уровне от 400 до 500 квадратных сантиметров на метр. Этот показатель полностью соответствует параметрам высоты зазора, равной 4-5 сантиметрам. Всегда помните о том, что пыль, попадающая через вентиляционные зазоры, характеризуется гигроскопичностью. Соответственно, в будущем под ее воздействием утеплитель может увлажниться. Чтобы защитить вентиляционные продухи, устанавливаемые на коньки, ендовы и карнизы от попадания птиц, насекомых и листьев, можно воспользоваться специальными вентиляционными элементами. Найти их можно в ассортименте от известных производителей. Бытует мнение, что при существенном увеличении высоты зазора качество проветривания сильно улучшается. На самом деле, эффект прямо противоположный. Появляется турбулентность, в результате которой повышается уровень сопротивления для потока воздуха. Как результат, теплообмен под крышей становится хуже.

В некоторых видах конструкций устанавливается специальное вентиляционное окно на чердаке. Помните о том, что оно используется не только для выполнения прямого функционального назначения, но и достижения привлекательности экстерьера здания. Соответственно, следует присматриваться не только к эффективным, но и красивым конструкциям.

 Выводы

Правильное устройство вентиляции на крыше позволяет увеличить срок ее эксплуатации. Как показывает практика, обустраивая продухи на чердаке (отверстия), многие делают их слишком маленькими или слишком большими – нужно всегда придерживаться золотой середины. Обустройство следует вести в зависимости от используемых типов материалов и функционального предназначения помещения. Ошибки, допущенные при проектировании, гарантированно приведут к плохим результатам в будущем. Не будет лишним предварительно проконсультироваться со специалистами.
