Давление в расширительном баке котла. какое должно быть и как его поменять

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

  • контролирует уровень теплоносителя в контуре отопления;
  • если в системе температурный режим понизился, он компенсирует объем теплоносителя;
  • когда меняется давление в системе, бак выполняет функцию буферной зоны;
  • излишки теплоносителя удаляет из системы в канализацию;
  • выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

  • простота самостоятельной установки;
  • устойчивость к коррозии;
  • работа без регулярной доливки теплоносителя;
  • отсутствие контакта воды с воздушной средой;
  • работоспособность в условиях повышенной нагрузки;
  • герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Зачем нужна эта конструкция?

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать

Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

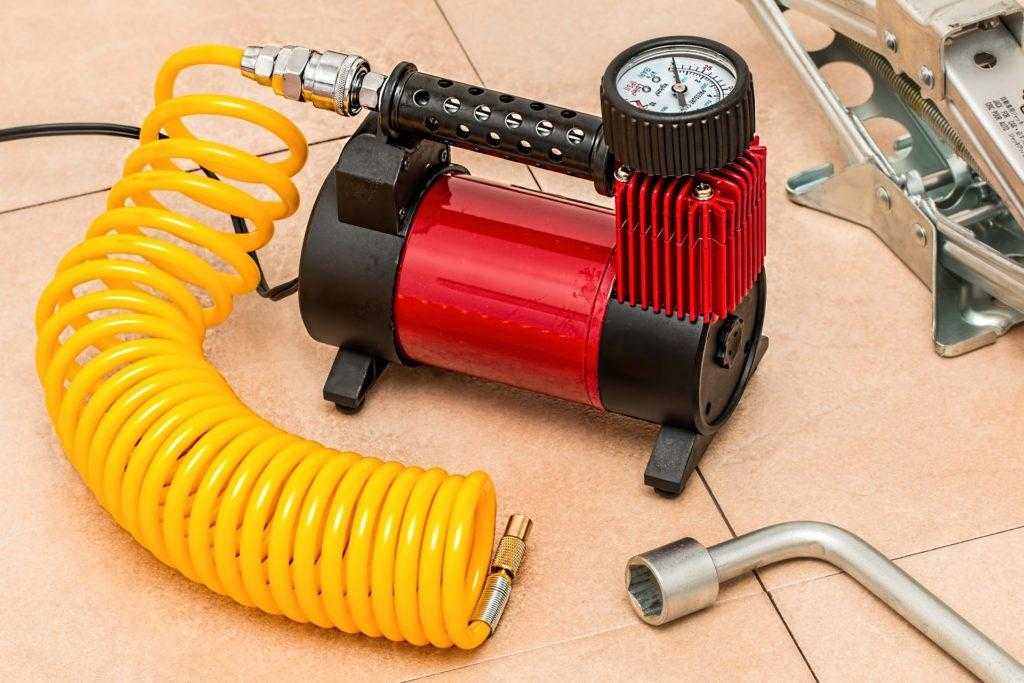

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Как проверить давление в гидроаккумуляторе

Для замера давления необходимо:

  • открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
  • подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
  • в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
  • для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Какое давление должно быть в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 — 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю.
Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Расчет объема


Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя Vt, коэффициент теплового расширения применяемого теплоносителя Kt. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

Vb = Vt * Kt / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

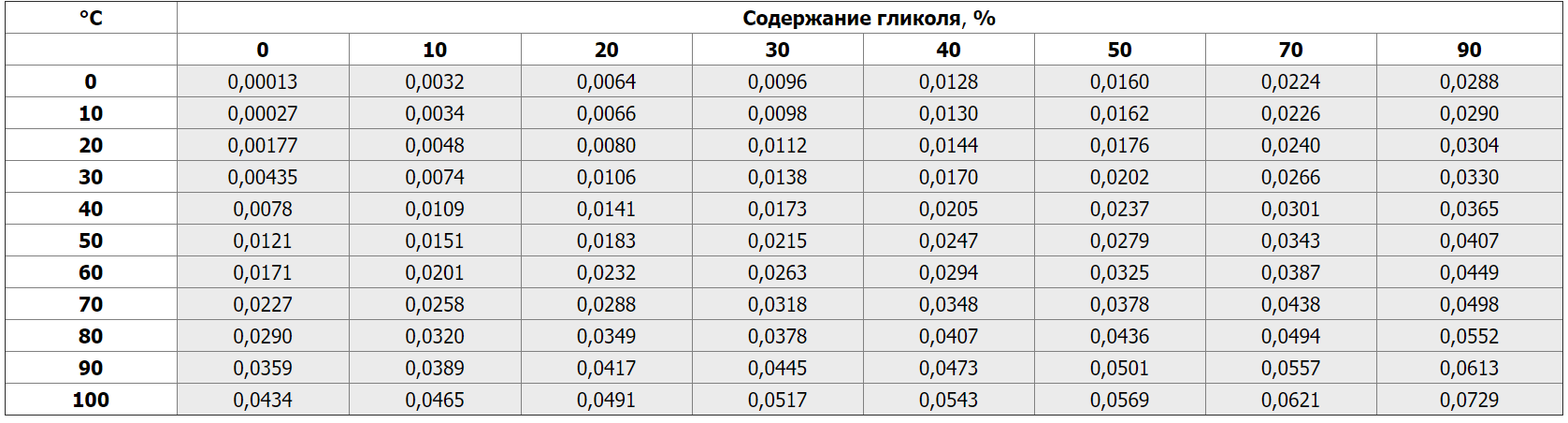

Коэффициент расширения воды и водогликолевой смеси

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (Pmax -Pb)/ (Pmax + 1),

где:

Pmax – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел; Pb – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Характеристика закрытых расширительных баков

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

  1. Резервуары, предусматривающие замену груши.
  2. Баки со стационарно установленной мембраной.
  3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Гидроаккумулятор. Назначение, настройка, выбор объема

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

  • Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
  • Обеспечение минимального запаса воды
  • Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос.

Коэффицент сжимаемости воды = 5 x 1010 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился.

Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2).

Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится.

Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Виды гидробаков для систем водоснабжения

Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.

Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.

То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.

Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.

Данную процедуру выполняют в следующей последовательности:

  1. В первую очередь отключают питание насосного оборудования и реле давления.
  2. Затем открывают ближайший смеситель.
  3. Воду сливают, пока бак не опустеет.
  4. Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.

Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.

Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

  • объем резервуара;
  • тип расположения;
  • тип накопления энергии;
  • номинальное давление;
  • стоимость выбранной модели.

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители

Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Функции расширительных баков для систем водоснабжения

Давление в расширительном баке устанавливают в пределах 1-3 бар

Расширительный бачок с внутренним давлением универсален, поэтому использоваться может для нескольких целей. Первый способ применения – в системе нагрева воды бойлерами в качестве дополнительной емкости для отвода при тепловом расширении. Другой способ применения – гидроаккумулятор.

Несмотря на разные выполняемые функции, бак в обоих случаях имеет идентичную конструкцию. Состоит из стального корпуса закрытого типа с внутренним пространством, которое разделено пополам эластичной мембраной. В верхнем отсеке содержится сжатый воздух (иногда используется азот), а в нижний закачивается жидкость.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Как осуществить монтаж?

Каких-либо существенных ограничений, влияющих на место установки расширительного бачка в системе, нет. Все же установку желательно производить в любой удобной точке обратной магистрали имеющейся системы отопления.

Причина в том, что там теплоноситель прохладнее. А это позволяет существенно продлить ресурс расширительной емкости, ее мембраны.

Кроме того, если установить бачок неподалеку от твердотопливного котла, то в определенных ситуациях в камеру для теплоносителя может попасть пар. В результате чего емкость потеряет способность производить компенсацию расширения теплоносителя.

Установка резервуара может осуществляться двумя способами. К ним относятся монтаж:

  • на стене;
  • на полу.

Но следует понимать, что первый вариант предназначен только для случаев, когда расширительная емкость имеет умеренный объем.

Баки следует устанавливать максимально далеко от котлов. А оптимальным решением будет нахождение его в обратной магистрали. Так как температура теплоносителя там ощутимо ниже, что исключает досрочный выход мембраны со строя

Не следует экономить на подключении бака к системе отопления.

Так указанная процедура должна выполняться с применением:

  • отсекающего крана с, так называемой, «американкой» — этот элемент конструкции позволит оперативно вывести резервуар с эксплуатации, а при необходимости заменить его, причем не дожидаясь остывания теплоносителя;
  • тройника с краном для слива, что позволит перед заменой бака быстро его опустошить;
  • манометра для измерения давления;
  • предохранительного клапана или ниппеля для регулировки давления внутри оборудования.

После монтажа бачка его предстоит правильно настроить, учитывая рекомендации производителя, приведенные в инструкции к приобретенному оборудованию. Чтобы давление в баке было соответствующим, т.е. меньшим, чем в системе, что позволит мембране деформироваться при нагревании теплоносителя.

Если расчеты были выполнены не верно и в системе отопления размещен резервуар меньшего, чем нужно объема, то он не справится со своими обязанностями, но исправить ошибку можно.

Для чего нужно приобрести и установить в систему вторую емкость. Емкость которого составляет разницу между нужным объемом и имеющимся у работающего в системе бака. Такой способ сократит финансовые потери.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.
