Схемы подключения вентилятора в ванной

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Подробные схемы по подключению вытяжного вентилятора в ванной: через выключатель, со встроенным таймером и датчиком влажности

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка

Важно разобраться с возможностями установки климатических приборов

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Особенности стандартного подключения контактов устройства:

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

Источник

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Как рассчитать мощность вентилятора

Воздухообмен и расчет производительности вентиляторов

Отталкиваться следует от требования санитарных органов. Кратность обмена для ванных комнат колеблется в пределах 6–8 раз в час. Вентилятор для ванной должен обеспечивать этот показатель. Рассмотрим пример, как нужно делать расчеты. Исходные данные: ширина комнаты 2,5 м, длина 3,0 м, высота 2,7 м. Как узнать минимальную производительность вентилятора? Подсчитаем объем помещения: 3,0×2,5×2,7=20,25 м3. Для обеспечения комфортности пребывания в ванной комнате кратность должна быть 8, объем умножим на это значение и получим 162 м3. Именно столько воздуха в час должен вытягивать или подавать вентилятор. Конкретную модель нужно подбирать с запасом по мощности примерно 20%. В данном случае рекомендуется купить устройство производительностью ≈ 200 м3.

Формула расчета мощности вентилятора

Дополнительно следует принимать во внимание шумность и безопасность вентиляторов. Согласно нормативным требованиям шумность вентилятора не может превышать 30 дБ, в противном случае разражается психика пребывающих

Герметичность корпуса не ниже IP 44. Механизм защищен от попадания разнонаправленных водяных брызг и твердых частиц диаметром более 0,1 мм. Технические данные любого вентилятора указываются производителем в паспорте или инструкции пользования.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Выбираем схему подключения

Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания.

В этом случае принудительная вентиляция не требуется.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.

Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки: с электровоздухонагревателем; с электрическим или водяным воздухонагревателем, а также воздухоохладителем; с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация ; с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.

Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.

Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки

Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку. Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал

Замыкающий контакт находится между клеммником и проводом фазы

Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы

Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.

Проверяем естественную вентиляцию

Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.

Основным критерием выбора считается кубатура помещения, которое подлежит принудительной вентиляции. Бесшумные вентиляторы очень комфортны для жилых помещений, ведь они работают практически незаметно для человеческого уха. При этом подключение не будет совмещаться с освещением.
Обзор и подключение вентилятора Вентс ВКМц

Монтаж через лампочку

Простейший вариант монтажа вентилятора в санузле – коммутация вытяжного прибора на светильник. В такой схеме кулер активируется одновременно с загоранием лампочки. Тоже касается и отключения. Подсоединение кулера к лампочке реализуется очень быстро, с минимальным вложением финансов.

Есть у этого способа и серьезные минусы:

• Непродуктивная работа кулера. Сквозняк во время водных процедур делает купание в ванной некомфортным. Выключать же свет – тоже не вариант.
• Выключение вентиляции параллельно со светильниками не дает возможности помещению хорошо проветриться. Выход один – оставлять лампочку горящей, что несет за собой дополнительные потери электроэнергии.

Подобная схема приводит к быстрому износу двигателя, т.к. его механическая и электрическая начинка плохо реагирует на частые включения/выключения. Из-за этого подключение через лампочку не очень популярно.

Порядок подсоединения приточного вентилятора к лампочке:

1. Проложить к месту установки вентилятора электрический кабель от распредкоробки. Обычно это – вход в канал вытяжки. Для этого в стене болгаркой проделывают углубление (штробу). После укладки провода канавку заделывают шпаклевкой или штукатуркой.
2. Демонтировать фасадную решетку вентилятора. Это обнажит клеммы для проводки.
3. Подсоединить провода к вентилятору. Линии имеют цветовую маркировку. Обычно синим цветом обозначается ноль, красным (белым, черным) – фаза.
4. Внутри распредкоробки нулевой конец вентилятора соединить с нулевым сетевым проводом. То же самое проделать с фазой.
5. Погрузить кулер во входное отверстие вытяжки. Нижняя панель под сеткой оснащена монтажными отверстиями под саморезы. Все, что нужно сделать – отметить карандашом точки под сверление и проделать перфоратором в отверстия. Если стена уже облицована плиткой, крепление проводят на жидкие гвозди или строительный герметик.
6. Прикрутить верхнюю панель с сеточкой обратно. Сетка защищает от насекомых с улицы.

Применение пластиковых корпусов для комплектации кулеров дает возможность отказаться от заземления. Для металлических моделей необходим 4-х жильный кабель общим сечением 6 мм2. Одна из жил выполняет функцию заземляющего провода.

Условием для эффективной работы принудительной вентиляции является приток свежего воздуха в санузел. Для этого оставляется небольшое пространство под входной дверью. Этим объясняется факт отсутствия порога в ванную комнату.

Подключение

Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.

Недостатки:

• Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
• Механическая связь со шнурком не слишком надежна.
• Контакты вилки, переключателя окисляются в условиях душевой.
• Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.

Параллельно светильнику

Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.

Минусы:

• Сквозняк во время процедур.
• Вытяжка запускается только при включенном свете.
• Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.

Схемы с датчиками

Идея заключается в управлении подачей питания по сигналу от датчика:

движения; Инфракрасный потолочный датчик движения.

открытия двери; Датчик открытия двери

влажности, редко – температуры. Цифровой датчик влажности с электронной платой

Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.

Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.

Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:

Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.

Подключение через одноклавишный выключатель

Способ предпочтительней рассмотренных по возможностям, позволяет:

• Запускать вытяжку при закрытой двери, не входя в комнату.
• Реализовать функционал модификаций с таймером, гигростатом.

Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².

На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.

Развернутая схема выглядит так:

Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.

Маркировка и назначение жил:

• L – питание (фаза).
• Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
• N – ноль.

Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

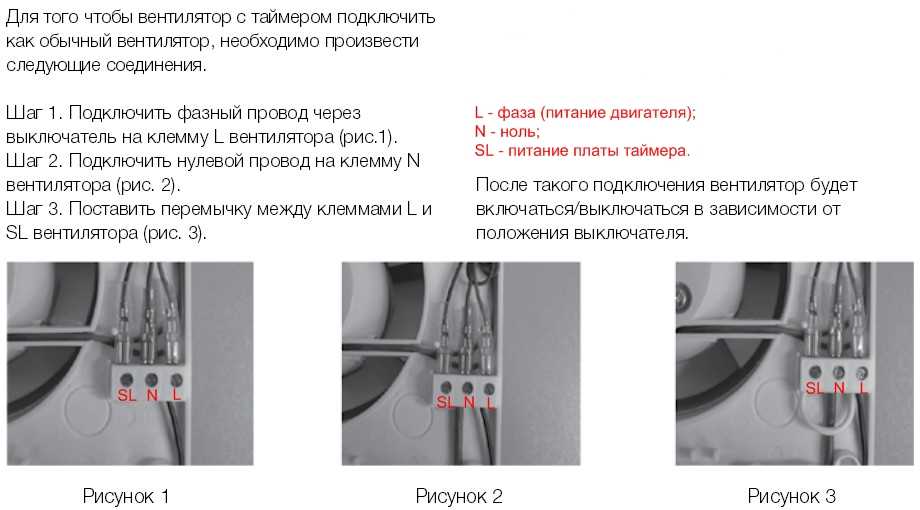

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:

Вариант с двухклавишным выключателем

Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с  электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.

Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.

Дистанционное управление

Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.

Подключают их:

• Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
• Через двухклавишный или отдельный настенный выключатель вне помещения санузла.

Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.

Основные типы и разновидности вытяжных вентиляторов

Типы вытяжных вентиляторов

Вытяжные вентиляторы различаются по диаметру их воздуховодов. К стандартным размерам относятся: 105мм, 125мм и 160мм, встречаются и другие. Выбор того или иного диаметра воздуховода вентилятора, во-первых, зависит от размера существующего вытяжного отверстия в ванной, кухне или санузле, а во-вторых от требуемых характеристик прибора, ведь, например, от изменения размаха лопастей уже значительно изменяются параметры. Существует несколько разновидностей и модификаций вытяжных вентиляторов для ванных комнат. Все они обладают индивидуальными возможностями и различными дополнительными функциями, которые могут быть очень полезны в процессе эксплуатации. Итак, к основным типам вентиляторов для ванных комнат относятся:

1. Классический вентилятор

Самый простой вариант, управление которым осуществляется по стандартным схемам, применяемым для освещения, т.е. через выключатели, переключатели, датчики движения и т.п. 2. Вентилятор со встроенным таймером

В данный тип вентилятора установлен таймер. Алгоритм работы следующий, управление вентилятором выполняется с помощью выключателя освещения, который так же запускает вентилятор. Т.е. когда вы заходите в санузел и включаете свет, тогда и вступает в работу таймер вытяжного вентилятора. Он выполняет отсроченный запуск, что очень удобно, если вы зашли ненадолго, вентилятор включается не сразу, и вы не ощущаете дискомфорт от его работы. Затем, весь период времени, пока включен свет, он работает. И даже когда свет выключается, вентилятор продолжает работать еще несколько минут.

Соответственно если вы зашли в ванную комнату ненадолго и быстро выполнив все необходимые процедуры вышли, вентилятор все равно выполнит свою функцию и проветрит помещение. В настоящее время продаются специальные модули-таймеры, которые, при подключении в схему классического вентилятора, создают аналогичный режим работы.

Как понятно из названия, в таком вентиляторе установлен датчик, который определяет уровень влажности в помещении. В случае, когда влажность в ванной превышает установленные значения, вентилятор включается и работает до тех пора, пока уровень влажности не придет в норму.

Это основные разновидности вытяжных вентиляторов для ванных, которые необходимо знать, кроме них в продаже вы можете встретить варианты, совмещающие различные функций, имеющие дистанционное управление, со встроенным веревочным выключателем, с повышенной степенью защиты и некоторые другие.Чтобы купить по-настоящему качественный, долговечный и надежный вытяжной вентилятор, лучше сразу отказаться от бюджетных моделей, а также от приборов сомнительных производителей. И хотя разница в стоимости может различаться на порядок, поверьте, это того стоит. Выбрав хорошую модель и правильно выполнив монтаж, вы надолго забудете проблемы с повышенной влажностью, посторонними запахами и т.д

Более того, вентилятор будет работать долгие годы, при этом никак не обращая на себя ваше внимание
