Как сделать обратный клапан для вентиляции своими руками

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

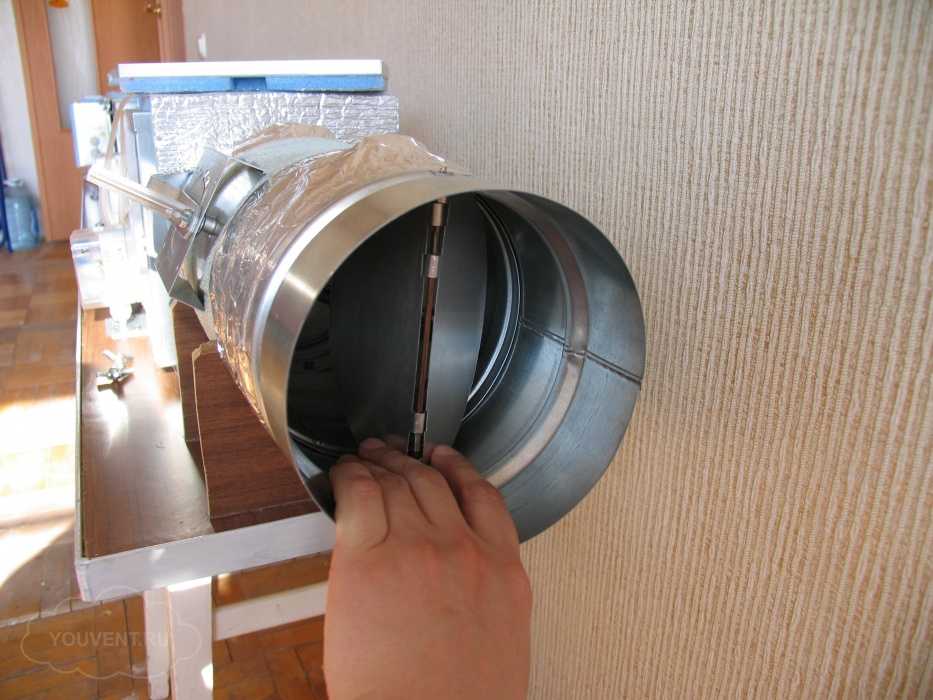

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Что это такое и для чего он нужен

Клапан обратного давления воды – это запорная арматура, который обеспечивает поток теплоносителя только в одном направлении, и предотвращает ее отток в обратном. Это необходимый элемент в конструкции любой системы водоснабжения и отопления, так как он поддерживает оптимальное давление и защищает гидросистему от резких скачков напора жидкости. Это приспособление работает только за счет энергии рабочей жидкости, т.е. функционирует в автономном режиме.

Иногда из-за утечки в трубопроводе напор воды снижается. Такое может произойти при неисправности насосного оборудования. В этом случае установленный в систему клапан предотвращает отток воды в колодец, и после устранения неполадок не нужно будет всю систему заново заполнять водой.

Самостоятельное изготовление

Принимая во внимание невысокую цену обратных клапанов, их самостоятельное изготовление рентабельно лишь при установке воздуховода нестандартной геометрии. Тогда проще сделать одностворчатую заслонку из пластиковой либо железной пластины, которая плотно прилегает к стенкам корпуса и не стучит при движении воздуха

Второй вариант – это мембранный клапан, изготовленный из листа плотной бумаги либо лавсановой плёнки шириной больше вентиляционного отверстия. Мембрана не начнёт деформироваться, если под ней будет находиться решётка. В обоих случаях электрический привод устанавливать не обязательно.

Советы специалистов по установке обратного клапана

Смонтировать обратный клапан в системе вентиляции несложно. Для этого не понадобятся специальные инструменты, достаточно лишь перфоратора для сверления отверстий в стене, а также шуруповерта или простой отвертки, чтобы закрутить шурупы.

Всегда проще сделать качественную работу, принимая во внимание советы специалистов по установке и эксплуатации клапана:

  • Самостоятельный монтаж клапана должен начинаться с определения направления потока воздушных масс. Только после этого действия можно приступать непосредственно к монтированию оборудования.
  • Чтобы в квартиру через систему вентиляции не смогли проникнуть насекомые, рекомендуется перед монтажом створок приклеить кусок капрона или специальной мелкоячеистой пластиковой сетки. Капрон использовать предпочтительнее, его легче почистить или заменить.
  • Установка клапана будет произведена более качественно, если подобрать устройство с удобной системой крепления (фланец или хомут).

  • Для конструкции, устанавливаемой в наружной стене здания, лучше приобрести обратный клапан с электрическим подогревом. Это предотвратит обмерзание створок при низких температурах.
  • Чтобы избежать заклинивания лопастей от пыли и загрязнения, необходимо периодически очищать створки от налета.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы. Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма

Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Параметры выбора обратного клапана

Если решили купить клапан в торговой сети, то нужно ознакомиться с основными характеристиками, которыми необходимо руководствоваться при выборе устройства.

Основные критерии выбора:

  1. Решетка для естественной вентиляции с обратным клапаном должна соответствовать размеру отверстия вентиляционного канала. Лучше подобрать подходящее устройство, чем заниматься подгонкой канала.
  2. Для естественной вентиляции необходимо подбирать обратный клапан с высокой чувствительностью. Если сила тяги невелика, то лучше установить вентилятор.
  3. Размер клапана должен соответствовать параметру вентилятора. Если обратный клапан для вентиляции 100 мм, то и вентилятор должен соответствовать этому размеру.
  4. Необходимо учитывать также температурные условия, ведь некоторые устройства обладают плохой работоспособностью при низких температурах. Такие клапаны устанавливают только внутри помещения.
  5. Если воздуховод имеет прямоугольную форму, то и обратный клапан должен быть прямоугольным.

В случае неправильного подбора оборудования может нарушиться работа вентиляции в помещении или произойти смена направления воздуха.

Тип подключения

Запорное устройство может монтироваться одним из следующих способов:

  1. При фланцевом типе подключения клапан присоединяется к участку трубопровода между дисками двух фланцев труб с использованием крепежных элементов и уплотнительного кольца. Преимуществом такого способа является легкость и простота разборки на тот случай, если нужно будет заменить детали или устранить поломку.
  2. При муфтовом типе подключения арматура присоединяется к трубе при помощи резьбы с мелким шагом, находящийся на внутренней стороне патрубка. Наружная сторона имеет форму шестигранника, чтобы можно было воспользоваться ключом. Плюсом данного типа подключения является отсутствие необходимости в использовании дополнительных крепежных элементов, среди минусов можно отметить трудоемкость процесса наворачивания патрубка на трубопровод.
  3. При межфланцевом типе подключения арматура зажимается между фланцами на концах участков труб. Такое соединение имеет высокие показатели герметичности.
  4. При сварном соединении патрубки арматуры монтируются в систему при помощи сварки. Такой способ применяется в тех случаях, когда в качестве рабочей среды выступают ядовитые газы или жидкости, так как сварное подключение обеспечивает полную герметичность системы.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

6 Самостоятельное изготовление клапана

Изготовить простейшую антивозвратную конструкцию для вентиляции можно и самостоятельно. Но т. к. стоимость клапанов, изготовленных промышленным способом, невысока, сооружать его самому оправдано только в случае, когда короб воздуховода, отводные каналы или вентиляционное отверстие имеют нестандартные размеры и формы.

Работать устройство, сделанное своими руками, будет так же, как и аналогичное, приобретенное в магазине, но обойдется гораздо дешевле. Из материалов потребуется:

  • простая вентиляционная решетка;
  • скотч;
  • небольшая, подходящая по размерам пластина из гибкого пластика;
  • пленка для ламинирования (пленочный файл) – для мембраны.

Инструкция по выполнению:

  1. 1. Выбранную мембранную пленку прикладывают изнутри решетки, фиксируют скотчем.
  2. 2. Отмеряют и отрезают лишние части пленки так, чтобы она отступала от края решетки на 10 мм.
  3. 3. С двух противоположных концов мембрану закрепляют на решетке.
  4. 4. Разрезают мембранную пленку строго посередине.

Такое устройство изготавливается за несколько минут, но служить оно будет достаточно долго.

Типы обратных клапанов


Можно разделить обратные клапана по материалам:

  • чугунные;
  • латунные;
  • из различных сталей;
  • пластиковые.

Последние часто предпочитают из-за их невысокой стоимости.

По конструкции различают четыре основных вида клапанов:

  1. Шаровый.
  2. Поворотный (лепестковый или возвратный).
  3. Подъёмный.
  4. Межфланцевый.

Рассмотрим их особенности.

Шаровый


Подпружиненный шар выполняют из резины или чугуна, покрытого резиной.

При нормальном движении потока, шарик перемещается назад, и пропускает жидкость, при возвратном движении он наглухо блокирует выходное отверстие.

Подходит для наружной канализации и там, где требуется хорошая пропускная способность.

В систему отопления советуют ставить арматуру, создающую минимальное сопротивление, поскольку от скорости движения воды напрямую зависит температура в доме.

Поворотные

Лепесток, перекрывающий входное отверстие, крепится на шарнире и, как обычная дверь, «распахивается» от движения воды.

Он не мешает прохождению потока, поскольку в открытом виде помещается в заглушенное боковое ответвление клапана.

Недостаток конструкции в том, что когда давление воды падает и лепесток захлопывается, происходит гидроудар.

Это не так страшно, если диаметр клапана не велик, но в больших конструкциях удар может повредить сам механизм или приборы, которые призван защищать.

Для клапанов больших диаметров была разработана безударная конструкция поворотного затвора – с мягким ходом.

Подъёмные

Эта конструкция с изогнутым ходом жидкости. В Перпендикулярном отсеке расположен механизм из пружины и золотника, который под напором воды поднимается вверх и прижимается к заглушенной части прибора

Для нормальной работы арматуры, важно, чтобы её располагали на горизонтальном участке, а заглушенный участок располагался строго вертикально

Механизм восприимчив к качеству жидкости – грязная вода со временем может вывести его из строя.

Межфланцевые

Они, в свою очередь, делятся на:

  1. Дисковые.
  2. Двустворчатые.

Дисковые. Его затворка выполнена в форме круглой пластины, которая в обычном положении прижата пружинами к седлу.

Но давление, создающееся потоком воды, отклоняет диск, и вода поступает по трубе.

Однако, завихрения, создающиеся при такой конструкции, делают его пригодным не для всех случаев.

Двустворчатые. Во втором случае, затворка состоит из двух половинок, прикреплённых на стержне по центру устройства. Поток воды их складывает и проходит по трубе, практически без сопротивления.

Преимущество миниатюрной конструкции в том, что её можно устанавливать и вертикально, и горизонтально, и под наклоном.

Оба варианта межфланцевых клапанов просто устанавливать, зажав их между фланцами и стянув болтами. Схема практически не удлиняет трубопровод, а механизм весит в 5-8 раз меньше, чем другие аналоги того же диаметра.

Конструкция

Для установки в бытовых системах применяются три основных вида конструкции клапанов. Основным элементом конструкции выступает заслонка, которая и перекрывает сечение воздуховода.

Это основная часть любого обратного клапана. В зависимости от конструкции заслонки устройство может быть:

  • мембранного типа;
  • дискового типа;
  • двухстворчатое — с моделью клапана «бабочка».

Мембранная конструкция предусматривает герметизацию рабочего прохода при помощи гибкой пластины, которая прижимается к корпусу клапана при движении воздуха в одном направлении, и создание промежутка для его прохода при напоре с другой.

В качестве мембраны может быть использована резина, гибкий пластик или отрезок пленки. Мембранные конструкции самые простые и дешевые.

Затворы дискового типа устанавливаются в корпусе на оси таким образом, чтобы при отсутствии движения воздуха полностью перекрывать просвет воздуховода. При создании воздушного потока в нужном направлении заслонка просто откланяется и пропускает воздух.

Как только поток прекращает воздействие на заслонку, она возвращается в свое нормальное состояние и блокирует проход. А при обратной тяге диск плотно прижимается к корпусу и под действием давления воздуха просто закупоривает трубу.

Модель «бабочка» имеет рабочий орган из двух одинаковых половинок, установленных на оси перпендикулярно направлению движения потока. На оси также установлена пружина, которая прижимает створки к корпусу.

Усилия пружины достаточно, чтобы не давать «крыльям» сложиться. Однако при включении вентилятора воздух преодолевает это усилие, и створки открываются для пропуска воздуха.

Корпуса обычно изготавливаются двух видов – круглого и квадратного сечения для дисковых типов и моделей с «бабочкой», а вот для мембранных моделей иногда корпусом служит вентиляционная решетка или корпус вентилятора.

Для промышленных систем часто применяют клапаны, в которых заслонки имеют вид жалюзи.

В зависимости от материала изготовления воздуховодов выбирается и материал устройства.

Довольно часто для того, чтобы клапан служил долго, его покрывают специальными антистатическими составами, которые на долгое время предотвращают притягивание частиц пыли.

В конструкции многих моделей применяются уплотнители из силикона или мягкой резины. Использование уплотнителей дает гарантию, что заслонка будет надежно прилегать к корпусу и не пропускать воздух.
