Требования, предъявляемые к проекту вентиляции нормативной документацией

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Обследование перед проектированием вентиляции для нежилых помещений МКД

Чтобы спроектировать новую вентиляцию или выбрать решения для внесения изменений в текущую систему воздухообмена, проводятся следующие обследования:

  • специалисты изучат ТЗ, документацию на помещение, исходный проект на дом, паспорт на систему вентиляции и кондиционирования, технические и эксплуатационные документы на МКД, техпаспорт;
  • проводится визуальный осмотр и инструментальная диагностика  воздухопроводов, вентиляционных каналов, вытяжек, кондиционеров, иного оборудования и элементов вентиляции;
  • изучаются климатические и другие условия, их влияние на микроклимат в помещении;
  • делаются замеры, собираются пробы для лабораторного исследования (это нужно, чтобы подтвердить соответствие по микробиологическим и санитарным нормам);
  • оформляется техническое заключение о состоянии несущих конструкций (это обязательно для перепланировки в МКД).

Обязательно обследуются сечения элементов системы вентиляции, так как они должны соответствовать площади помещения, расчетному количеству работников и посетителей, виду деятельности. Например, для работы точек общепита сечение вентиляции и вытяжек должно быть намного больше, чем для офисных помещений. Решить проблему с маленьким сечением вентканалов можно их заменой, либо монтажом системы принудительной циркуляции воздуха.

Для проектирования работ на системе вентиляции и выбора инженерных решений необходимо получить информацию о фактическом состоянии конструкций (стен, перекрытий и т.д.), их изношенности. По этим сведениям можно выбрать оптимальные места для размещения каналов, вытяжек, кондиционеров, систем циркуляции воздуха. Также результаты обследований позволят выбрать способы усиления конструкций, если вентиляционное оборудование или строительные работы приведут к дополнительным нагрузкам.

Специалисты проводят обследование системы вентиляции перед проектированием

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – приточный вентиляционный клапан.

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

  • окна;
  • двери;
  • продухи в фундаменте и цоколе;
  • оконные кондиционеры.

О приточной вентиляции мы подробно говорили в следующем материале.

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или вытяжной клапан.

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование обратной тяги. Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать обратными клапанами. При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

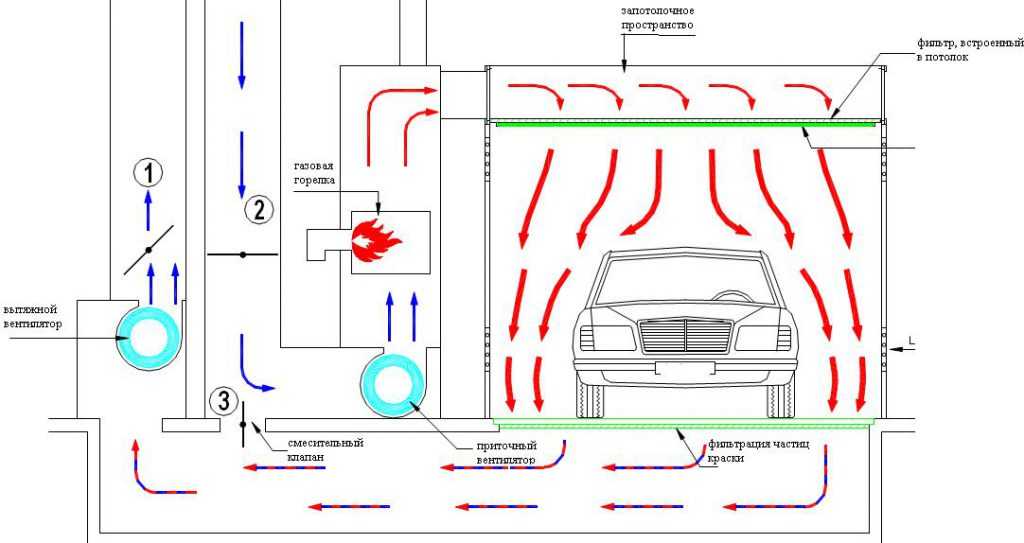

Также возможна комбинированная вариация системы – с приточно-вытяжной схемой. В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится рекуператор, забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Усложняющие факторы

Практически любой объект современной архитектуры может быть выполнен на нескольких уровнях сложности. Не являются исключением и офисные помещения, в состав которых может входить ряд вспомогательных зон, требующих отдельного подхода к организации вентиляционных каналов.

Зоны для курения

Наиболее наглядным примером подобных дополнений является необходимость оборудования отдельной вытяжки для мест, где допускается курение. В нашей стране такие нововведения ещё не очень распространены, но в западных странах они присутствуют практически в каждом проекте вентиляции для офиса.

Нормы воздухообмена для «курительных» секторов значительно выше – до 100 м3/час на одного человека. Кроме этого, если специальная зона расположена непосредственно в помещении офиса, необходимо предусмотреть воздушную завесу, отделяющую данный сектор от остального помещения.

Серверные комнаты

Практически в любой крупной компании данные предприятия размещены на высоконадёжных серверах, установка которых производится в отдельных помещениях.

Для таких помещений необходим прецизионный контроль температурного и влажностного режимов, что тоже требует создания отдельного контура вентиляции.

Помимо необходимости сопряжения с высокоточными кондиционерами, трудность проектирования таких систем повышается из-за необходимости более тонкой очистки воздуха.

Дополнительная автоматизация

При проектировании инфраструктурных систем современных зданий необходимо всегда учитывать фактор энергетической эффективности. Один из способов существенно сэкономить на счетах за электричество – это установить модуль автоматического управления вентиляционным комплексом.

Эффект от такого решения достигается двумя путями:

  • запуск силовых установок по показаниям датчиков (при превышения ПДК углекислоты, температурные колебания и пр.);
  • перевод системы на минимальное энергопотребление в ночное и вечернее время (а также на любой другой нерабочий период).

Рекуперация

Учитывая что проект вентиляции для офиса – это практически всегда приточно-вытяжная система полного цикла, максимальные затраты энергии приходятся на нагрев входящих потоков.

Отметим, что для офисов затраты на подогрев воздуха ниже, чем, к примеру, в помещении актового зала. Это объясняется тем, что часть тепловой энергии непрерывно излучается в воздушную среду из работающего оборудования.

Но всё равно, при кратности воздухообмена в 3 единицы, потери на удержание требуемого теплового баланса весьма значительны. В виду чего, большинство современных проектов вентиляции для офисов оснащаются рекуператорными установками, позволяющими снизить затраты на подогрев воздуха на 70-80%.

Примечательно, что рекуперация в общественных зданиях оказалась настолько эффективной, что её применяют даже в бюджетных вариантах вентиляционных систем, состоящих из локальных стеновых модулей и кондиционеров.

Компания «Мега.ру» принимает заказы на разработку вентиляционных систем любой категории сложности, включая проектирование воздухообменных установок для офисов, торговых центров и общественных помещений. Уточнить условия сотрудничества и заказать отправку коммерческого предложения можно по телефонам, опубликованным на странице «Контакты».

Особенности проектирования вентиляции зданий

Существует 3 типа систем вентиляции, и только для механической общеобменной вентиляции требуется полноценный проект с расчетом воздуховодов, решеток и подбором оборудования. Кратко разберем особенности проектирования в зависимости от типа зданий.

Проектирование вентиляции в квартиреВентиляция в квартире должна быть функциональной и очень компактной.Высота потолков всего 3,1– 3,2 м. Приточно-вытяжные установки большинства компаний, таких как NED, Корф и Systemair нам не подойдут. Они громоздкие и не поместятся в квартире.

Для квартир мы подбираем компактное оборудование фирм SHUFT, Electrolux или Ventmachine. Приточные установки с электрическим нагревателем воздуха и компактным рекуператором размещаем в запотолочном пространстве технических помещений: кладовых, балконов, ванных комнат. Некоторые установки можно разместить на фасаде здания. Воздуховоды проектируем высотой не более 10 см, чтобы максимально сохранить высоту потолка, но и обеспечить бесшумность работы системы.

Проект вентиляции в квартире выполняется по нормам СП 60.13330.2016, СП 54.13330.2016, Р НП АВОК 5.2-2012.

Проектирование вентиляции в частном домеВентиляция в частном доме проектируется как общая на весь дом, так и на отдельные группы помещений. Последнее время проектируем приточно-вытяжную вентиляцию в цокольных этажах для удаления влаги из сауны с мокрой зоной и комнатой отдыха, вытяжную вентиляцию гаража с датчиком СО.

Проектируем вентиляцию с функцией переменного расхода воздуха VAV. Оборудование размещаем в цокольном этаже, под потолком технической комнаты, коридора и в чердачном пространстве. Высота приточных установок для частного дома обычно не превышает 300 мм. Проектируем на оборудовании NED, Корф, Systemair и Breezart.

Проект вентиляция в коттедже выполняется по нормам: СП 60.13330.2016, СП 55.13330.2016, CаНпиН 2.1.2.2645-10.

Проектирование вентиляции в кафе и ресторане Вентиляция в ресторане зависит не от количества людей в зале, а от насыщенности оборудованием «горячего цеха», т.е. кухни. Чем больше плит, конвектоматов и печей — тем мощнее система вентиляции.

Производительность вентиляции ресторана зависит от количества вытяжных зонтов на кухне и периода их работы. При размещении ресторана в жилом здании потребуется установка фильтров очистки воздуха типа Тион или АэроЛайф. Для кухонных зонтов над мангалом требуется установка гидрофильтров ИГВТ или аналогов. В проектах используем оборудование компаний Лиссант, Веза, КлиматВентМаш, Тион, Аэролайф и Systemair.

Проект вентиляции в ресторане выполняется по нормам: СП 60.13330.2016, ТСН 31-320-2000, СП 44.13330.2011, СП 118.13330.2012, Р НП «АВОК» 7.3-2007

Проектирование вентиляции офисов и магазинов Вентиляцию в офисах и магазина проектируем в зависимости от кратности воздухообмена, количества людей и технологии. Производительность такой системы вентиляции зачастую в 100 раз превышает воздухообмен загородного дома.

Приточные и вытяжные установки имеют большие габариты, размещаются на кровле и в помещениях венткамер. Проектировать новые офисные и торговые центры зачастую проще, чем остальные типы зданий. Огромный размер воздуховодов компенсируется большой высотой потолков и многообразием схем воздухообмена, вариантов прокладки воздуховодов.

Проект вентиляции в офисных центрах и магазинах выполняется по нормам: СП 60.13330.2016, СП 44.13330.2011, СП 118.13330.2012 и другим отраслевым стандартам.

Этапы проектирования вентиляции для нежилых помещений в МКД

Основные требования к проектированию системы вентиляции для нежилых помещений указаны в СП 60.13330.2012. Проектировщики должны обеспечить:

  • надлежащую взрывопожаробезопасность системы вентиляции и ее оборудования;
  • соответствие по нормам гигиенической безопасности, параметрам микроклимата, концентрации вредных веществ;
  • соответствие по нормам чистоты и качества воздуха, который будет поступать в помещение;
  • соответствие по показателям шумозащиты, вибраций при работе вентиляционного оборудования.

Естественно, качество и чистота воздуха, который будет вентилироваться наружу, также должны соответствовать нормативам СП 60.13330.2012.

Разработка системы вентиляции для нежилого помещения в МКД осуществляется по следующим этапам:

  • оценка исходных данных и документов, результатов обследования, содержания технического задания заказчика;
  • расчеты вентилируемых площадей, количества постоянных сотрудников и посетителей;
  • выбор решений для размещения и эксплуатации вентиляционного оборудования, системы вытяжки и циркуляции воздуха;
  • разработка решений по очистке и кондиционированию воздуха;
  • выбор решений для замены или восстановления существующей системы вентиляции, либо ее демонтажа с обустройством новых вентканалов и оборудования для воздухообмена;
  • разработка решений энергоэффективности для сохранения тепла во внутренних помещениях;
  • выбор и обоснование тепло-, шумо- и звукоизоляции для проведения работ на системе вентиляции;
  • разработка усилений несущих конструкций, если это требуется для проведения работ и монтажа вентиляции;
  • выбор конструкций, стройматериалов и оборудования, которые предусмотрены проектными работами;
  • подготовка смет и расчетов, рабочей документации.

Проектная и рабочая документация передается заказчику, который передаст ее для согласования в МосЖилИнспекцию.

Проект содержит графические материалы со схемами и чертежами системы вентиляции

Проектирование вентиляции: выбор типа вентиляционной системы

Перед началом подготовки рассматриваемой документации важно определиться с наиболее подходящим типом системы в конкретно данном случае. Здесь ориентируются на особенности загородного дома или квартиры, а также на предпочтительный уровень воздухообмена

Не оставляют без внимания и также важные критерии, как ожидаемый уровень нагрузки, эксплуатационные условия.


До начала подготовки проектной документации следует определиться с типом вентиляции

Для вентиляции здания подходят три типа установок, отличающихся принципами воздухообмена и используемым оборудованием:

  • механическая – приток чистого и отвод загрязненного воздуха осуществляется посредством монтажа специальных вентиляторов;
  • естественная – процесс проходит естественным образом (через открытые форточки, окна, щели в дверях и под полом), без вмешательства человека;
  • комбинированная – воздухообмен осуществляется посредством забора чистого кислорода из внешнего пространства, а затем он дополняется с частью из жилого пространства.

У определенных собственников квартир, в силу определенных обстоятельств, возникает необходимость в дополнительном отводе загрязненного кислорода посредством модернизации существующей установки. В этом случае потребуется проект автоматизации вентиляции, а это дополнительные финансовые инвестиции, оплачиваемые из кармана домовладельца. Эффективность таких систем в разы выше традиционных.

Сложности и ограничения при проектировании вентиляции

При проектировании нового здания все места размещения оборудования и вентканалов, организации циркуляции воздуха нужно связать с будущими характеристиками помещений, иных инженерных систем. При проектировании вентиляции в уже существующий объект при реконструкции или капремонте предстоит встроить ее в уже существующие системы и архитектурные решения. Проблемы могут возникать:

  • с объективными конструктивными особенностями здания, не позволяющими проложить новые воздухопроводы, смонтировать дополнительное оборудование;
  • с правильной организацией циркуляции и обмена воздуха между внутренними помещениями и наружной средой;
  • с расчетом энергопотребления, особенно если нагрузка уже достигла максимальных показателей и может быть увеличена только за счет дополнительных источников;
  • с организацией вентиляции в разных зонах больших помещений и площадей;
  • с обеспечением санитарно-гигиенических норм и безопасности;
  • с невозможность проведения работ на несущих конструкциях здания ввиду исчерпания нагрузки, угрозе устойчивости и прочности.

Это далеко не полный перечень сложностей, которые возникнут уже на стадии проектирования. Только при точном описании работ и требованиям к вентиляционной системы подрядчик сможет соблюсти предписания проектировщика.

Основные критерии качественного воздухообмена

Комфорт людей живущих/работающих или находящихся в помещении, зависит от нескольких основных факторов. Это температура, качество, скорость движения и влажность воздуха. Все они могут регулироваться при помощи вентиляции и кондиционирования, тем самым устанавливая комфортные параметры.

Требования по ним закреплены в ряде различных документов, это СП, ГОСТы, санитарные нормы. Они регламентируют воздухообмен по оптимальным и допустимым критериям.

Оптимальные параметры — это рекомендуемые нормы самого благоприятного качества воздухообмена для человека по всем факторам сразу.

Во всех домах должна быть спроектирована система вентиляции. В отдельных случаях достаточно ограничиться вытяжкой/притоком, а некоторые дома требуют (либо по желанию хозяев) установки многочисленных конструкций для поддержания оптимального микроклимата

Допустимые параметры — минимально обязательные нормативы, они допускаются в том случае, если оптимальные по каким-то причинам невозможно организовать, например, связанным с техническими возможностями либо бюджетными.

В санитарных нормах также прописаны нормы вентиляции и кондиционирования — чистота воздуха, предел шума и расчеты по количеству воздуха на каждого человека в помещении. Соответственно, установленные в помещении системы вентиляции и кондиционирования обязаны справляться с указанными нормативами.

Для подачи воздуха в помещение используются канальные вентиляторы или различные приборы. Так осуществляется естественная или механическая приточка. В конструкцию могут быть включены системы для фильтрации, обогрева поступающего воздуха, например калориферы и т.д.

Нормы проектирования вентиляции (СНиПы, ГОСТ)

Проектирование вентиляционных систем осуществляется в соответствии со СНиП 41-01-2003 и СП 60.13330.2012. В основе любого проекта лежит тщательный расчет производительности системы. В зависимости от назначения помещения воздухообмен может исчисляться в объемных значениях (м3/ч) или кратности полной замены воздуха. Производительность всей вентиляционной системы определяется по производительности приточной вентиляции.

Для жилых помещений необходимый объем приточного воздуха обычно определяется из расчета 60м3/час на одного человека. Для спальни этот показатель может быть снижен до 30м3/час, так как во время сна потребление кислорода значительно снижается. Простейшая формула расчета производительности вентиляции по объему выглядит следующим образом:

V = N * Vn, где:

V – производительность вентиляции в м3,

N – максимальное число людей в помещении,

Vn – поправочный коэффициент, определяющий объем потребления воздуха одним человеком в зависимости от типа помещения. В СНиП 41-01-2003 приведены табличные значения:

Тип объекта С естественным проветриванием Без естественного проветривания
Производственные, промышленные объекты 30 60
Общественные, административные, муниципальные здания (полный рабочий день) 40 60
Общественные, административные, муниципальные здания (посещаемость — не более 2-х часов ежедневно) 40 20
Жилые помещения, площадь на 1 человека более 20 м2 30 60
Жилые помещения, площадь на 1 человека менее 20 м2 3 м3 на каждый м2 жилплощади 60

Данная таблица показывает расчет вентиляции исключительно по человеческому фактору. На производственных объектах на объем необходимого воздухообмена могут оказывать влияние:

  • характер технологического процесса,
  • тип оборудования,
  • наличие дополнительных источников загрязнения.

При расчете производительности вентиляции для объектов здравоохранения, образования, общественного питания норму приточного воздуха необходимо рассчитывать в соответствии с требованиями профильных НД.

Воздухообмен высчитывается индивидуально для каждого помещения, затем цифры суммируются и округляются в сторону увеличения – это и будет необходимая мощность вентиляции.

С учетом всех дополнительных факторов (бытовая техника, обогреватели, домашние животные и пр.) производительность вентиляции жилых объектов составляет:

  • Квартиры и небольшие частные дома – от 100 до 500 м3/ч
  • Коттеджи, таунхаусы, небольшие гостиницы – от 500 до 1000 м3/ч
  • Многоквартирные дома, гостиницы, санатории – от 1000 до 10000 м3/ч

Еще одним популярным методом расчета систем вентиляции является кратный. Объем приточного воздуха рассчитывается по формуле

V = n * Vп, где:

Vп – объем помещения,

n – кратность воздухообмена, она составляет:

  • санузлы – 7
  • кухни – от 5 до 10
  • офисные помещения – 3
  • жилые объекты – 2

Группа готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

О компании , Отзывы , Наши объекты , Контакты

Распечатать

См. далее

  • Вентиляция
  • Цены на проектирование системы вентиляции
  • Программа для проектирования вентиляции
  • Учебники по проектированию вентиляции
  • Проектирование промышленной вентиляции

Стоимость и сроки проектирования вентиляции и кондиционирования

Заранее однозначно определить стоимость и сроки подготовки проекта на вентиляцию и кондиционирование невозможно. Нужно учесть показатели площади, количества помещений и зон, высоты и этажности здания, особенности его архитектуры и конструкций, существующих систем и коммуникаций.

Расценки и сроки проектирования будут определены на основании технического задания заказчика, результатов обследования здания, изучения исходной технической документации. Компания Смарт Вэй предложит максимально выгодные условия сотрудничества, поможет сэкономить на проектных и строительных работах без потери качества и эффективности вентиляционной системы.

Нормативные документы

Все технические процессы по прокладыванию вентиляционной системы должны осуществляться в строгом соответствии действующим нормам.  Не являются исключением и проектирование вентиляции. Едиными документами для всех типов помещений являются:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
  • СНиП 23-01-99 «Строительная климатология»
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
  • СНиП 23-02-2003 «Тепловая защита зданий»

Помимо этого, существует целый ряд стандартов, посвященных объектам определенного назначения. Среди них:

  • МГСН 3.01-96 «Жилые здания»
  • МГСН 4.13-97 «Помещения магазинов»
  • МГСН 5.01-94 «Стоянки легковых автомобилей»
  • СНиП 31-01-2003 «Здания жилые многоквартирные»
  • СНиП 2.08.02-89 «Общественные здания и сооружения»
  • СНиП 31-05-2003 «Общественные здания административного назначения»
  • СНиП 2.11.01-85 «Складские здания»
  • СНиП 21-02-99 «Стоянки автомобилей»
  • СНиП 2.09.02-85 «Производственные здания»

Также при проектировании вентиляции некоторых помещений следует обращаться к пособиям нормативных документов, например:

  • Пособие к СНиП 2.08.01-89 «Отопление и вентиляция жилых зданий».
  • Пособие к СНиП 2.08.02-89 «Предприятия бытового обслуживания»
  • Пособие к СНиП 2.08.02-89 «Проектирование театров»
  • Пособие к СНиП 2.08.02-89 «Спортивные сооружения»
  • Пособие к СНиП 2.08.02-89 «Проектирование бассейнов»

С чего начать проектирование вентиляции в помещении

Более детально рассмотрим, как рассчитать и подготовить проект вентиляции для помещения площадью около 300 м². Это может быть коттедж, квартира, офис, промышленное помещение, склад и прочее.

  • объем и технические особенности помещения;
  • кратность воздухообмена;
  • расчет значения — количество воздуха относительно количество людей, находящихся в помещении, то есть воздухообмен по количеству людей.

Мы используем для себя опросный лист для сбора подобной информации. После того, как выяснили квадратуру помещения, какое количество людей будет располагаться, и кратность воздухообмена, следует приступать к аэродинамическому и акустическому расчетам.

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.Разработка документацииРазработка документации на стадии предпроектных предложений включает в себя следующие позиции:

  • общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
  • расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
  • принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
  • технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
  • инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

увеличить +

Вентиляция: проектирование состоит из нескольких этапов

Расчет учитывает специфику здания и отдельных помещений в нем

  • Осмотр здания, где будет устанавливаться система, или ознакомление с его планом. Выяснение объема и назначения помещения, учет количества людей и времени, которое они проводят в помещении, наличия бытовых электроприборов, определение уровня влажности, аэродинамичности воздуха. На основе полученных данных составление технического задания;
  • Вычисление интенсивности воздухообмена, расчет акустических и аэродинамических показателей.
  • Подсчет подходящей мощности необходимого оборудования для вентиляции. Вычисление компрессии и сечения воздуховодного канала, его размера и типа.
  • Проектирование системы вентиляции, учет ее разделения с помощью специальных клапанов в разных участках
  • Выбор материалов, необходимых для монтажа, а также рабочих инструментов. Определение мест для установки всех деталей конструкции и прокладывания воздушной магистрали;
  • Подбор и учет материалов для тепло- и шумоизоляции системы.
  • Утверждение плана в соответствии с пожарными, санитарными и строительно-архитектурными требованиями.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
