Контроль расходов на электричество начинается с получения точных данных о потреблении каждого прибора. Стоимость базового комплекта оборудования варьируется от 3 000 до 20 000 рублей, а время установки в зависимости от сложности щитка занимает от 2 до 8 часов. Правильно настроенный мониторинг энергопотребления в реальном времени позволяет выявить скрытые утечки тока и оптимизировать работу техники. Такой подход превращает абстрактные цифры в квитанции в понятную аналитику.
Принципы работы систем энергомониторинга
Система представляет собой комплекс устройств, которые измеряют проходящий через проводник ток и передают эти сведения на контроллер или в облачный сервис. В основе большинства решений лежат датчики тока (трансформаторы), которые охватывают провод и фиксируют электромагнитное поле, преобразуя его в цифровой сигнал. Эволюция прошла путь от простых механических счетчиков с диском до интеллектуальных смарт-систем, интегрированных в общую сеть дома. Современные устройства позволяют видеть нагрузку на сеть в режиме онлайн, используя Wi-Fi или специализированные протоколы связи.
Классификация оборудования для учета энергии
Существует несколько подходов к организации контроля электроэнергии. Встраиваемые решения монтируются непосредственно в электрощит и позволяют отслеживать общие потоки или отдельные группы автоматов. Внешние датчики тока крепятся на провода без разрыва цепи, что упрощает установку. Умные розетки используются для точечного контроля конкретных энергозатратных приборов. Для передачи данных применяются разные протоколы: Wi-Fi обеспечивает простоту подключения, Zigbee экономит заряд батарей датчиков и работает стабильнее в больших сетях, а Ethernet гарантирует максимальную надежность связи.
| Вид системы | Способ установки | Протокол связи | Точность | Сложность монтажа |
|---|---|---|---|---|
| Встраиваемые модули | В электрощит (DIN-рейка) | Wi-Fi / Ethernet | Высокая | Высокая |
| Трансформаторы тока | Наложение на провод | Zigbee / Wi-Fi | Средняя | Средняя |
| Умные розетки | В розетку 220В | Wi-Fi / Zigbee | Высокая | Низкая |
| Смарт-счетчики | Замена основного прибора | PLC / Wi-Fi / GSM | Максимальная | Высокая |
| Системы с реле | В разрыв цепи | Wi-Fi / Zigbee | Средняя | Средняя |
Технические параметры и совместимость
Эффективность системы зависит от точности измерений, которая в профессиональных решениях достигает 1% и ниже. Диапазон поддерживаемого тока обычно составляет от 5А до 100А, что позволяет использовать оборудование как для освещения, так и для мощных электроплит. Частота обновления данных может варьироваться от нескольких секунд до одного раза в минуту. Важным критерием является совместимость с экосистемами управления: поддержка Apple HomeKit, Mi Home или Home Assistant позволяет создавать сложные сценарии автоматизации, например, отключение бойлера при достижении определенной мощности в сети.
| Параметр | Значение (бюджет) | Значение (профи) | Влияние на эксплуатацию |
|---|---|---|---|
| Погрешность | 3-5% | 0.5-1% | Точность расчета стоимости кВт⋅ч |
| Макс. ток | 16-32 А | 63-125 А | Возможность подключения мощных линий |
| Обновление данных | Раз в 30-60 сек | Раз в 1-5 сек | Скорость реакции автоматики |
| Напряжение | 220-240 В | 110-400 В | Работа в однофазных и трехфазных сетях |
| Интерфейсы | Только Wi-Fi | Wi-Fi, RS-485, LAN | Стабильность передачи данных |
Области применения энергомониторинга
В частных домах такие системы незаменимы для контроля работы отопительных котлов, насосов и систем полива. В квартирах основной акцент делается на поиске «прожорливых» приборов и контроле работы кондиционеров. Коммерческие помещения используют автоматический учет энергии для распределения затрат между арендаторами и оптимизации освещения. Оборудование позволяет отслеживать расход электричества по фазам, что критично для трехфазных сетей, чтобы избежать перекоса нагрузки. Основным ограничением является максимальная мощность датчика: при превышении допустимого ампеража устройство может выйти из строя.

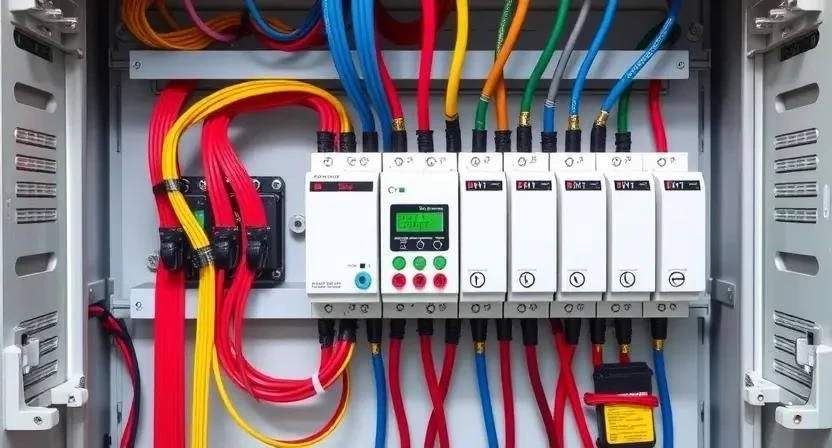

Технология монтажа в электрощит
Установка оборудования требует строгого соблюдения техники безопасности и квалификации электрика. Перед началом работ необходимо полностью обесточить электрощит и проверить отсутствие напряжения вольтметром. Подготовка включает освобождение места на DIN-рейке и маркировку всех существующих кабелей.
Необходимый набор инструментов:
- Набор диэлектрических отверток
- Мультиметр или вольтметр
- Пассатижи с изолированными ручками
- Стриппер для зачистки изоляции
- Маркер для кабелей
- Фонарь налобный
- Набор наконечников (НШВИ) и обжимной инструмент
- Перчатки с защитой от поражения током
Пошаговая инструкция по установке:
- Отключение главного автомата подачи питания (10 мин).
- Демонтаж лицевой панели щитка для доступа к шинам (15 мин).
- Установка модуля мониторинга на DIN-рейку (5 мин).
- Монтаж трансформаторов тока на фазные провода (по 10 мин на каждый датчик).
- Подключение питающих проводов к клеммам устройства (20 мин).
- Соединение датчиков тока с основным контроллером (15 мин).
- Подача питания и первичная проверка индикации (5 мин).
- Подключение устройства к Wi-Fi сети через мобильное приложение (15 мин).
- Калибровка датчиков по фактическим показаниям счетчика (20 мин).
- Тестирование нагрузки путем последовательного включения мощных приборов (30 мин).
Особое внимание следует уделить затяжке винтовых соединений, чтобы избежать нагрева контактов. Температура в щитке не должна превышать +40°C, а влажность воздуха — 80% для корректной работы электроники. Время застывания фиксирующих элементов (если используются) зависит от типа крепежа.
Расчет количества оборудования и окупаемости
Количество датчиков определяется числом контролируемых линий. Для общего учета достаточно одного датчика на ввод, для детального анализа — по одному на каждую группу (освещение, розетки, кухня, кондиционер). Окупаемость системы достигается за счет выявления приборов с избыточным потреблением и перехода на более выгодные тарифы в пиковые часы.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Контроллер (основной модуль) | 1 шт. | 4 500 руб. | 4 500 руб. |
| Датчики тока (CT) | 4 шт. | 1 200 руб. | 4 800 руб. |
| Умные розетки | 3 шт. | 1 500 руб. | 4 500 руб. |
| Работа электрика | 1 услуга | 5 000 руб. | 5 000 руб. |
| Расходные материалы | 1 комплект | 1 000 руб. | 1 000 руб. |
Ведущие производители систем
На рынке представлены как бюджетные, так и профессиональные решения. Shelly и Sonoff предлагают доступные Wi-Fi модули, которые легко интегрируются в смарт-дом и популярны среди энтузиастов. ABB и Schneider Electric производят оборудование промышленного класса с повышенной надежностью и точностью, ориентированное на долгосрочную эксплуатацию. Бюджетные бренды чаще всего базируются в Китае, в то время как премиальные решения имеют европейское производство и расширенную сертификацию безопасности.
Преимущества и недостатки энергомониторинга
Использование систем контроля дает полную прозрачность расходов и позволяет обнаруживать утечки тока на ранних стадиях. Автоматизация помогает снизить нагрузку на сеть в часы пик.
Основные плюсы:
- Точный учет электроэнергии в реальном времени
- Возможность поиска неисправных приборов по всплескам тока
- Автоматическое отключение нагрузки при перегрузке
- Снижение ежемесячных платежей за свет
- Дистанционный контроль через приложение
- Аналитика потребления по дням, месяцам и годам
- Интеграция в общую систему умного дома
- Предотвращение перегрева проводки за счет контроля мощности
Основные минусы:
- Высокая стоимость профессионального монтажа
- Зависимость работы облачного мониторинга от интернета
- Сложность первичной настройки для непрофессионала
- Необходимость наличия свободного места в электрощите
- Риск сбоя прошивки бюджетных модулей
Сравнение методов контроля энергии
Выбор между умным счетчиком, отдельными датчиками и розетками зависит от целей пользователя. Для общего контроля бюджета достаточно счетчика, для анализа работы техники — розеток, для комплексного управления домом — системы датчиков в щитке.
| Критерий | Умный счетчик | Датчики в щитке | Умные розетки |
|---|---|---|---|
| Цена | Средняя | Высокая | Низкая |
| Точность | Максимальная | Высокая | Средняя |
| Сложность монтажа | Высокая | Высокая | Минимальная |
| Функционал | Общий учет | Погрупповой учет | Поприборный учет |
| Масштабируемость | Низкая | Высокая | Средняя |
Стоимость и рекомендации по покупке
Средний комплект для квартиры обходится в 7 000–12 000 рублей. На итоговую цену влияет количество фаз (однофазные системы дешевле трехфазных) и бренд оборудования. Рекомендуется приобретать устройства в специализированных магазинах электротехники или у официальных дистрибьюторов, чтобы избежать подделок и получить гарантию. При выборе стоит обращать внимание на наличие актуальных прошивок и поддержку локальных серверов, чтобы данные не уходили только на зарубежные облака.
Практический опыт и результаты
Анализ реальных кейсов показывает, что установка системы позволяет сократить расходы на электроэнергию на 15-30%. Профессиональные электрики отмечают, что мониторинг часто выявляет проблемы с изоляцией или неисправность старой техники.
Пример 1: В одном из домов после установки датчиков выяснилось, что старый холодильник в ночное время потреблял в три раза больше нормы из-за износа уплотнителя двери. Замена резинки окупилась за два месяца.
Пример 2: Владелец коттеджа обнаружил, что система полива включалась по ошибке в дождливые дни. Настройка автоматики по данным энергопотребления позволила экономить не только свет, но и воду.
Пример 3: В квартире с большим количеством техники было выявлено высокое энергопотребление в режиме ожидания (standby). Использование умных реле для полного обесточивания ТВ-зоны на ночь снизило общий счет за месяц на 5%.
Часто задаваемые вопросы
Влияет ли система мониторинга на показания основного счетчика?
Нет, датчики тока (трансформаторы) работают бесконтактно и не создают дополнительной нагрузки, которая могла бы исказить показания.
Законно ли устанавливать такие системы?
Да, установка оборудования после основного счетчика является абсолютно законной, так как вы контролируете собственное потребление.
Можно ли установить систему самостоятельно?
Только если вы обладаете навыками электромонтажа. Работа в электрощите опасна для жизни, поэтому рекомендуется привлекать сертифицированного электрика.
Что произойдет при сбое интернета?
Большинство систем продолжат считать энергию локально, но данные в приложении не будут обновляться до восстановления связи.
Нужно ли перепрошивать устройства?
Для бюджетных моделей (Sonoff, Shelly) часто делают прошивку на Tasmota или ESPHome для повышения приватности и стабильности.
Работают ли датчики с трехфазной сетью?
Да, но для этого необходимо установить по одному датчику на каждую фазу и использовать соответствующий трехфазный контроллер.
Как быстро окупается оборудование?
В среднем от 6 до 18 месяцев, в зависимости от текущих тарифов и объема выявленных потерь энергии.
