Автоматизация трубопроводных систем требует установки надежных механизмов для дистанционного управления потоками жидкостей и газов. Монтаж одного устройства обычно занимает от 1 до 3 часов, а стоимость оборудования варьируется от нескольких тысяч до десятков тысяч рублей в зависимости от мощности. Правильный подбор электроприводов для шаровых кранов: какой выбрать, обзор и цены, позволяет создать эффективную систему управления без постоянного присутствия человека. Грамотная интеграция автоматики исключает ошибки ручного управления и повышает общую безопасность объекта.
Устройство и принцип работы механизмов

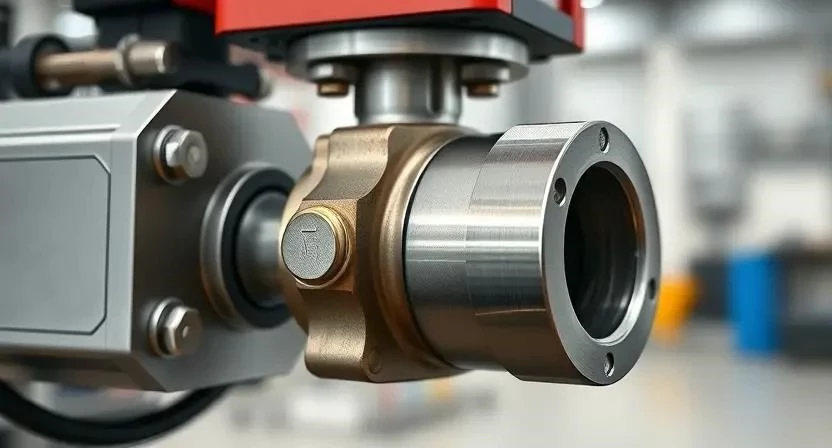

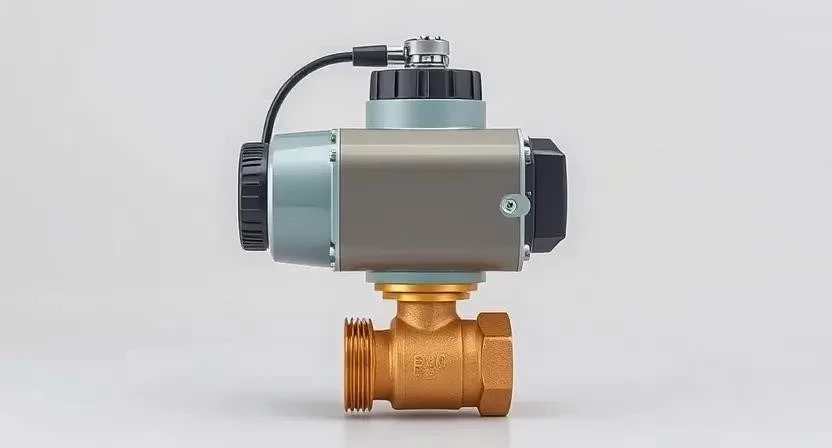

Электропривод представляет собой электромеханическое устройство, которое преобразует электрическую энергию в крутящий момент для поворота шара внутри крана. В основе конструкции лежит электродвигатель, передающий усилие через редуктор на шпиндель или зажимной хомут. Основными узлами являются мотор, блок управления, передаточный механизм и концевые выключатели, которые останавливают движение при полном открытии или закрытии заслонки. Такая система обеспечивает герметичность перекрытия и точность позиционирования.
Разновидности и классификация приводов

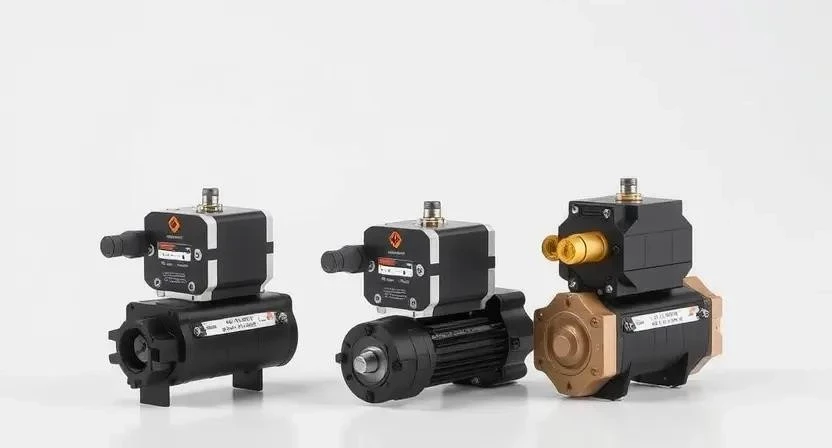

Выбор устройства зависит от требуемой точности управления и условий эксплуатации. Существуют модели, которые работают только в двух крайних положениях, и более сложные системы для плавного регулирования потока.
- Двухпозиционные (открыто/закрыто)
- Пропорциональные (с регулировкой процента открытия)
- С питанием 220В (стандартная сеть)
- С питанием 24В (безопасное напряжение)
- С ручным дублером (возможность поворота вручную)
- С функцией автовозврата при потере питания
- С встроенным контроллером
- С выносным блоком управления
Ниже представлена классификация основных типов приводов и их назначение:
| Тип управления | Напряжение | Назначение | Особенность |
|---|---|---|---|
| Двухпозиционный | 220В | Быстрое перекрытие потока | Простота монтажа |
| Пропорциональный | 24В | Точное регулирование температуры | Работа с термостатом |
| Дистанционный | 220В | Управление с пульта/ПК | Требует контроллера |
| Автоматический | 24В | Системы защиты от протечек | Мгновенная реакция |
| Промышленный | 380В | Магистральные трубопроводы | Высокий крутящий момент |
Ключевые технические параметры
Эффективность работы автоматики определяется совокупностью технических характеристик, которые должны соответствовать параметрам трубопровода и среды.
| Характеристика | Значение (примерное) | Что означает |
|---|---|---|
| Крутящий момент | 10–100 Нм | Усилие, которое привод развивает для поворота шара |
| Время срабатывания | 15–90 секунд | Скорость полного перехода из одного состояния в другое |
| Класс защиты IP | IP54 – IP67 | Степень защиты от пыли и влаги (герметичность) |
| Рабочая температура | от -20°C до +60°C | Диапазон температур внешней среды для стабильной работы |
| Энергопотребление | 5–50 Вт | Мощность, потребляемая двигателем в процессе работы |

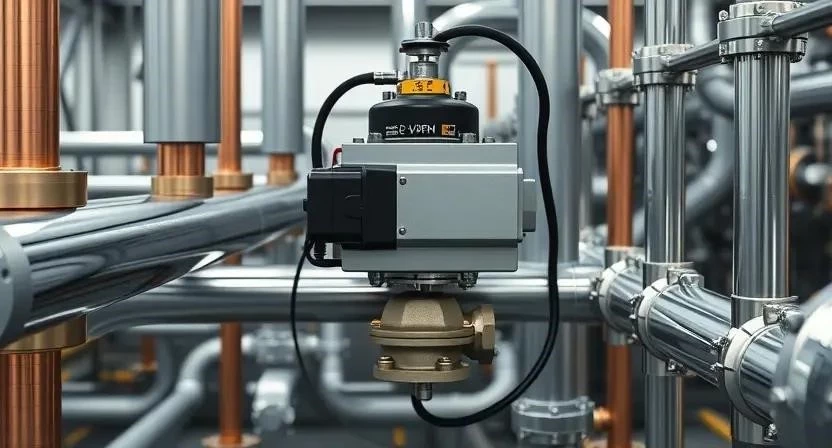

Сферы применения автоматики
Механизмы используются везде, где требуется исключить ручной труд или обеспечить высокую скорость реакции системы.
- Системы отопления частных домов и офисов
- Городское холодное и горячее водоснабжение
- Промышленные химические установки
- Автоматический полив теплиц и полей
- Газораспределительные узлы
- Системы пожаротушения
- Технологические линии пищевых производств
Порядок монтажа и настройки
Для установки потребуется определенный набор инструментов: набор рожковых ключей, отвертка, мультиметр, стриппер для зачистки проводов и уровень.
Личный опыт: При монтаже на старые краны часто обнаруживается, что шпиндель имеет заусенцы или окислы. Обязательно зачистите его мелкой наждачкой перед установкой хомута, иначе привод может проскальзывать или заклинить в промежуточном положении.
- Подготовка поверхности и очистка шпинделя крана (15 мин)
- Установка монтажного комплекта/хомута на кран (20 мин)
- Фиксация корпуса электропривода на базе (15 мин)
- Подключение кабелей питания согласно схеме (30 мин)
- Соединение с контроллером или термостатом (20 мин)
- Настройка концевых выключателей для фиксации точек «открыто» и «закрыто» (20 мин)
- Тестовый запуск и проверка герметичности закрытия (10 мин)
- Изоляция электрических соединений в распределительной коробке (15 мин)
Подбор мощности под размер крана
Мощность привода должна превышать минимальный крутящий момент крана на 20-30%, чтобы избежать перегрева двигателя при возникновении сопротивления.
Личный опыт: В одной из систем отопления был установлен слишком слабый привод на кран 1 дюйма. Через месяц эксплуатации из-за скопившихся отложений внутри крана усилие возросло, и мотор просто сгорел, не сумев провернуть шар до конца.
| Диаметр крана (дюйм) | Мин. крутящий момент | Рекомендуемый привод | Примечание |
|---|---|---|---|
| 1/2″ | 5–10 Нм | Легкий бытовой | Для водоснабжения |
| 3/4″ | 10–15 Нм | Стандартный | Отопление, полив |
| 1″ | 15–25 Нм | Усиленный | Средний расход |
| 1 1/2″ | 30–50 Нм | Промышленный | Высокое давление |
| 2″ | 60–100 Нм | Мощный сервопривод | Магистральные сети |
Обзор основных производителей
Рынок разделен на премиальный сегмент (Европа, США), предлагающий высокую надежность и пожизненную гарантию, и бюджетный (Китай, Россия), который подходит для простых бытовых задач. Европейские бренды отличаются более точной настройкой концевиков и повышенной степенью защиты IP. Бюджетные линейки выигрывают в цене, но требуют более частого обслуживания и проверки соединений.
Преимущества и недостатки автоматизации
Переход на электрическое управление имеет свои сильные и слабые стороны.
- Полная автоматизация процессов управления потоком
- Возможность дистанционного контроля из любой точки
- Высокая точность регулировки в пропорциональных моделях
- Снижение нагрузки на обслуживающий персонал
- Повышение безопасности при аварийных ситуациях
- Увеличение срока службы за счет исключения рывков при ручном повороте
- Полная зависимость от наличия электропитания
- Более высокая стоимость по сравнению с ручным управлением
- Необходимость в квалифицированном монтаже электрики
- Риск выхода из строя электроники при скачках напряжения
Сравнение с альтернативными вариантами управления
Выбор между электрическим, пневматическим и ручным приводом зависит от среды и бюджета.
Личный опыт: На объекте с высокой влажностью и риском искрения мы заменили электроприводы на пневматические. Это увеличило стоимость сжатого воздуха, но полностью решило проблему с короткими замыканиями в электронике.
| Параметр | Электропривод | Пневмопривод | Ручное управление |
|---|---|---|---|
| Скорость срабатывания | Средняя | Высокая | Низкая (зависит от человека) |
| Сложность монтажа | Средняя | Высокая (нужен компрессор) | Минимальная |
| Надежность | Высокая | Очень высокая | Абсолютная |
| Цена установки | Средняя | Высокая | Низкая |
| Дистанционное управление | Да | Да | Нет |
Стоимость и особенности покупки
Цена зависит от крутящего момента, бренда и степени защиты. При покупке следует выбирать проверенных поставщиков, предоставляющих сертификаты соответствия и гарантийный талон.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование | 3 000 – 15 000 руб. | 3 000 – 15 000 руб. | 0 руб. |
| Монтаж и настройка | 0 руб. | 2 000 – 5 000 руб. | 2 000 – 5 000 руб. |
| Расходные материалы | 500 – 1 000 руб. | 500 – 1 000 руб. | 0 руб. |
| 3 500 – 16 000 руб. | 5 500 – 21 000 руб. | 2 000 – 5 000 руб. |
Мнения специалистов и пользователей
Монтажники отмечают, что основная проблема эксплуатации — закисание шаровых кранов из-за плохого качества воды. В таких случаях даже мощный привод может не сработать. Владельцы систем автоматизации хвалят электроприводы за удобство интеграции в «умный дом», однако жалуются на шум некоторых бюджетных моделей при срабатывании. Большинство сходится во мнении, что установка стабилизатора напряжения продлевает жизнь электронике в 2-3 раза.
Часто задаваемые вопросы
Что делать при сбое питания?
Если модель оснащена ручным дублером, можно перекрыть кран вручную. Модели с автовозвратом автоматически перейдут в заданное безопасное состояние.
Как часто обслуживать привод?
Рекомендуется проверять надежность крепления хомута и чистоту контактов раз в год перед началом отопительного сезона.
Совместимы ли приводы разных брендов с одним краном?
Да, если совпадают параметры шпинделя и крутящего момента, но монтажные комплекты обычно индивидуальны для каждого бренда.
Можно ли ставить привод в сыром подвале?
Только если класс защиты устройства не ниже IP65, что гарантирует защиту от брызг и пыли.
Влияет ли температура трубы на работу мотора?
При экстремальном нагреве трубы (выше 60°C) рекомендуется использовать термоизоляционную проставку между краном и приводом.
Как понять, что привод работает неправильно?
Основными признаками являются посторонний треск, увеличение времени срабатывания или отсутствие полного перекрытия потока.
Можно ли управлять одним приводом несколькими кранами?
Нет, один электропривод рассчитан на управление одним шаровым краном.
