Настройка системы отопления: секреты экономии газа и идеального тепла

Настройка системы отопления позволяет существенно снизить затраты на газ и создать оптимальный микроклимат в жилом помещении. Требуются базовые знания электрики, а весь процесс автоматизации работы котла по расписанию занимает от 3 до 8 часов в зависимости от сложности оборудования. Сумма за комплектующие варьируется от нескольких тысяч до десятков тысяч рублей. Правильная конфигурация устройства обеспечивает высокую энергоэффективность и комфорт жильцов.

Подготовительные сведения

Перед началом работ необходимо оценить совместимость имеющегося котла с выбранной автоматикой. Потребуются минимальные навыки работы с электропроводкой и понимание принципов функционирования реле. Весь цикл монтажа и программирования обычно укладывается в один рабочий день. Оптимальным временем для проведения установки считается начало отопительного сезона или период межсезонья, когда система не работает на полную мощность.

Комплектующие для монтажа

Для реализации системы потребуются следующие элементы:

Программируемый термостат для котла
Wi-Fi модуль для удаленного управления
Соединительный кабель (КВВГ или аналоги)
Монтажные коробки
Крепежные дюбели и саморезы
Клеммники для надежного соединения
Изолента или термоусадочные трубки
Датчик температуры для котла (выносной)

Тип термостата	Особенности	Примерная цена	Сложность монтажа	Возможности
Механический	Простое реле	1 500 — 3 000 руб.	Низкая	Поддержание температуры
Электронный	Цифровой дисплей	3 000 — 7 000 руб.	Средняя	Базовое расписание
Wi-Fi модуль	Управление через смартфон	5 000 — 12 000 руб.	Средняя	Удаленный доступ, сценарии
Zigbee/Умный дом	Интеграция в экосистему	7 000 — 20 000 руб.	Высокая	Сложные сценарии, зонирование
Аналоговый	Регулировка ручкой	1 000 — 2 500 руб.	Низкая	Только ручной режим

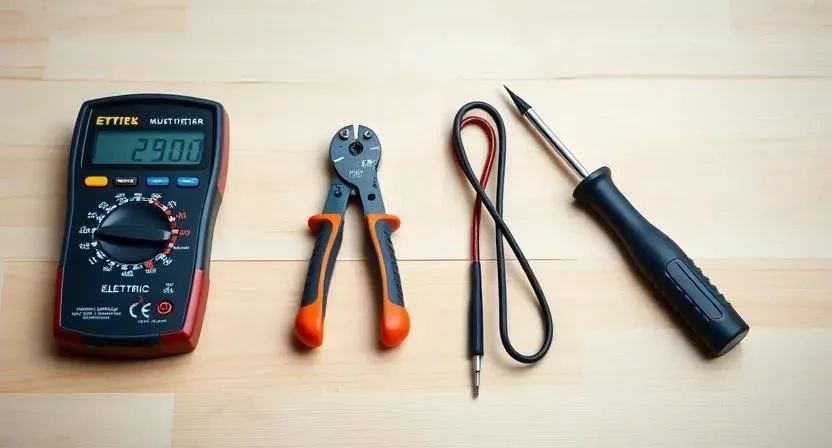

Инструментарий для работы

В процессе установки используются специализированные инструменты:

Набор отверток (крестовая и плоская) — для затягивания клемм
Стрипперы — для быстрой и аккуратной зачистки проводов
Мультиметр — для проверки напряжения и целостности цепи
Строительный уровень — для ровной установки термостата
Перфоратор — для сверления отверстий в стенах
Пассатижи — для обрезки и сгибания кабеля
Канцелярский нож — для снятия внешней изоляции

Организация рабочего пространства

Место для установки термостата выбирается тщательно: устройство должно находиться вдали от сквозняков, прямых солнечных лучей и источников тепла. Стены и пол в зоне проведения работ защищаются защитной пленкой. Необходимо обеспечить свободный и удобный доступ к техническому отсеку котла для проведения электромонтажных работ.

Подготовка поверхностей и проверка

Первым этапом выполняется штробление стен под прокладку кабеля от котла до места установки датчика. Поверхность очищается от пыли и строительного мусора. Проверяется наличие электропитания в точке подключения и работоспособность котла в ручном режиме. Из личного опыта: однажды при установке автоматики я обнаружил, что старая проводка котла имела повреждения, что привело к ложным срабатываниям реле до начала основного монтажа.

Этапы настройки и подключения

Выбор типа автоматики (1 час). Подбирается устройство, подходящее под тип котла (газовый, электро или твердотопливный).
Подключение термостата к котлу (1.5 часа). Соединение контактов управления.
Монтаж датчиков (1 час). Размещение температурных сенсоров в жилых зонах.
Первое включение (30 мин). Подача питания и проверка индикации на дисплее.
Настройка базовых параметров (30 мин). Установка гистерезиса и базовой температуры.
Создание расписания на будни (40 мин). Задание интервалов нагрева на время присутствия людей.
Создание расписания на выходные (40 мин). Настройка более мягкого графика работы.
Настройка ночного режима (30 мин). Снижение температуры для экономии ресурсов.
Тестирование срабатывания (1 час). Проверка фактического включения котла при падении температуры.
Оптимизация температурных порогов (1 час). Корректировка с учетом реальных теплопотерь здания.
Подключение к приложению (30 мин). Синхронизация с Wi-Fi модулем через смартфон.
Финальная проверка системы (1 час). Полный цикл работы по заданному расписанию.

Этап настройки	Время выполнения	Ключевой результат	Сложность	Инструмент
Монтаж кабеля	2-3 часа	Проложенная линия связи	Средняя	Перфоратор
Электроподключение	1.5 часа	Замкнутая цепь управления	Высокая	Мультиметр
Программирование	2 часа	Готовый график отопления	Средняя	Интерфейс
Тестирование	1 час	Подтверждение работы	Низкая	Термометр
Синхронизация App	30 мин	Удаленный доступ	Низкая	Смартфон

Технические нюансы

Важно учитывать инерцию системы отопления, так как котел не может мгновенно прогреть помещение. Настройка гистерезиса (разница между температурой включения и выключения) предотвращает слишком частое срабатывание горелки. Необходимо строго соблюдать совместимость напряжений: некоторые котлы требуют 24В, в то время как стандартная сеть дает 220В. Температурный зазор между режимами не должен быть слишком малым, чтобы избежать «тактирования» оборудования.

Типичные ошибки при установке

Неправильные действия могут привести к неэффективной работе системы:

Размещение датчика над радиатором, что вызывает преждевременное отключение котла.
Нарушение полярности при подключении электронных компонентов.
Установка слишком резких перепадов температур в расписании, что создает дискомфорт.
Игнорирование функции защиты от замерзания в зимний период.
Использование кабеля без экранирования рядом с силовыми линиями электропередач.

Из личного опыта: в одном из проектов клиент установил термостат прямо напротив окна, из-за чего котел работал непрерывно, пытаясь компенсировать холод от стекла.

Финансовые расчеты

Стоимость автоматизации складывается из цены оборудования, кабеля и оплаты услуг специалиста. При самостоятельном монтаже экономится сумма за работу, которая обычно составляет до 50% от общей сметы. Срок окупаемости системы за счет снижения расхода газа составляет от одного до трех отопительных сезонов.

Статья расходов	Количество	Цена за ед.
Термостат Wi-Fi	1 шт.	7 000 руб.	7 000 руб.	7 000 руб.
Кабель КВВГ	20 м	50 руб.	1 000 руб.	1 000 руб.
Расходники	1 компл.	500 руб.	500 руб.	500 руб.
Работа мастера	1 услуга	5 000 руб.	5 000 руб.	0 руб.
—	—	13 500 руб.	8 500 руб.

Сценарий расписания	Экономия топлива (%)	Комфорт	Срок окупаемости	Сложность настройки
Без автоматизации	0%	Средний	—	Нет
Базовый (День/Ночь)	10-15%	Высокий	1.5 года	Низкая
Детальный (по часам)	20-25%	Очень высокий	1 год	Средняя
Ночной режим + Эко	15-20%	Средний	1.2 года	Низкая
Полный Smart-контроль	25-30%	Максимальный	2 года	Высокая

Обслуживание системы

После завершения работ требуется периодическая проверка надежности контактов в клеммниках. В беспроводных моделях необходимо своевременно заменять батарейки в датчиках температуры. При смене сезона расписание корректируется с учетом изменения внешней температуры окружающей среды. Рекомендуется обновлять программное обеспечение контроллера для получения новых функций и исправления ошибок.

Альтернативные решения

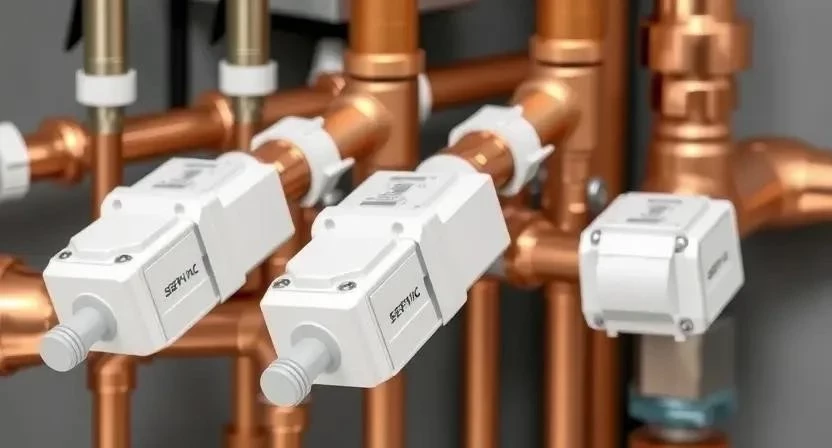

Существуют и другие способы управления отоплением. Умные розетки подходят для простых электрокотлов без встроенного реле. Погодозависимая автоматика регулирует мощность нагрева в зависимости от температуры на улице. Зонирование с помощью сервоприводов позволяет управлять теплом в каждой комнате отдельно. Из личного опыта: применение зонирования в большом доме позволило значительно снизить затраты на отопление спален, которые используются только в ночное время.
