Высокая концентрация углекислого газа в закрытом помещении приводит к быстрой утомляемости и снижению концентрации внимания. Автоматизация процесса обновления воздуха позволяет поддерживать здоровый климат без постоянного ручного контроля. Реализация такой системы занимает от 2 до 6 часов, а стоимость базового комплекта начинается от нескольких тысяч рублей. Понимание того, как настроить проветривание по CO2, помогает создать среду, где уровень кислорода всегда остается в пределах нормы.
Особенности системы перед запуском
Сложность реализации проекта варьируется от установки одного датчика с реле до развертывания комплексного умного дома. Для успешного монтажа потребуются базовые навыки работы с электроникой или умение пользоваться программным обеспечением контроллеров. Процесс настройки и первичной калибровки оборудования обычно занимает около часа. Запускать систему рекомендуется в период стабильной температуры в помещении, чтобы избежать погрешностей при определении точки нуля.
Комплектация для автоматизации вентиляции
Для создания системы контроля воздуха потребуется набор специализированного оборудования. Основным элементом является датчик углекислого газа, работающий по NDIR-технологии, так как она обеспечивает максимальную точность. Также необходимы контроллеры для управления логикой, исполнительные механизмы в виде сервоприводов или реле, и соединительные провода.
- NDIR-датчик CO2

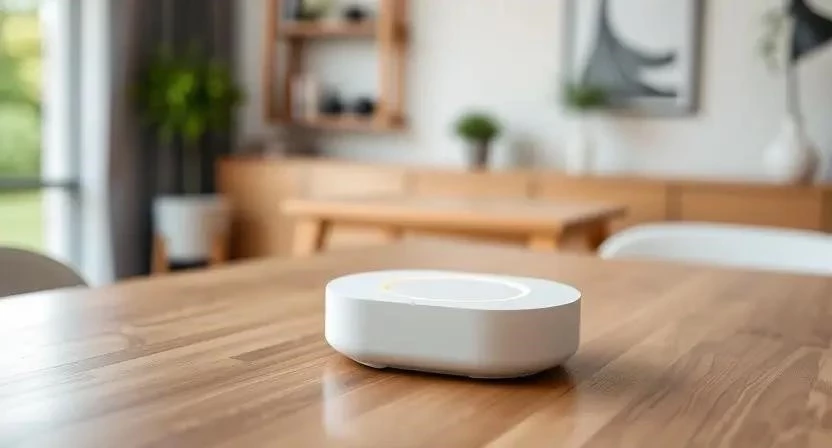

- Центральный хаб или контроллер (Zigbee/Wi-Fi)
- Сервопривод для заслонки
- Электромагнитное реле
- Блок питания на 5В или 12В
- Соединительные провода медные
- Монтажные коробки
- Крепежные дюбель-гвозди
| Наименование | Рекомендуемый бренд | Ориентировочная цена | Назначение |
|---|---|---|---|
| Датчик CO2 | Xiaomi/Tuya/SenseAir | 3 000 — 7 000 руб. | Измерение ppm |
| Контроллер | Sonoff/Aqara | 2 000 — 5 000 руб. | Управление сценариями |
| Сервопривод | MG996R / Аналоги | 800 — 1 500 руб. | Открытие заслонки |
| Реле | Shelly/Sonoff | 1 000 — 2 500 руб. | Включение бризера |
| Провода | ШВВП / ПВС | 50 — 100 руб./м | Передача питания и сигнала |
Инструментарий для монтажа
Процесс установки не требует сложного станочного оборудования, достаточно стандартного набора электрика. Основными инструментами станут отвертки разных размеров, стрипперы для зачистки изоляции и мультиметр для проверки напряжения. Настройка программной части осуществляется через смартфон или ноутбук. В качестве альтернативы профессиональному стрипперу можно использовать острый канцелярский нож, соблюдая осторожность.
- Набор прецизионных отверток
- Стриппер для зачистки проводов
- Цифровой мультиметр
- Ноутбук с доступом в сеть
- Смартфон с установленным приложением
- Перфоратор или шуруповерт
- Изоляционная лента
Планирование размещения оборудования
Точки установки датчиков определяются исходя из циркуляции воздуха в комнате. Оптимальная высота размещения составляет 1,5–1,8 метра от пола, что соответствует уровню дыхания человека. Важно располагать устройство вдали от окон, дверей и прямых потоков воздуха из кондиционера, чтобы избежать ложных показаний. Трассы прокладки кабелей планируются с минимальным количеством изгибов и защитой отделки стен при монтаже.
Подготовка рабочих зон
Места крепления датчиков и приводов очищаются от пыли и жира для обеспечения надежной адгезии или плотного прилегания. Перед окончательным монтажом проводится проверка стабильности сигнала Wi-Fi или Zigbee в каждой точке установки, так как слабый сигнал приведет к сбоям в сценариях. Также проверяется наличие и стабильность электропитания в розетках, к которым будут подключены контроллеры.
Пошаговый алгоритм настройки проветривания
Процесс создания автоматизации разделен на последовательные этапы, каждый из которых требует проверки. Из личного опыта: при первой калибровке датчика я забыл открыть окно, из-за чего точка нуля определилась неверно, и система считала загрязненный воздух нормой. Всегда проводите калибровку при свежем воздухе.
- Установка и калибровка датчика CO2 (поиск точки нуля на открытом воздухе) — 30 мин.
- Подключение исполнительного устройства (бризера, клапана или вентилятора) к питанию — 40 мин.
- Интеграция всех устройств в единый хаб или контроллер через приложение — 20 мин.
- Определение пороговых значений: норма (до 800 ppm), предупреждение (800-1000 ppm), критический уровень (свыше 1000 ppm) — 15 мин.
- Создание первого сценария: автоматическое включение вентиляции при превышении порога 800 ppm — 20 мин.
- Настройка гистерезиса (например, включение при 800 ppm, выключение при 600 ppm) для защиты мотора от частого переключения — 15 мин.
- Установка временных задержек и таймеров, чтобы система не реагировала на кратковременные всплески газа — 15 мин.
- Разработка сценария «Ночной режим»: снижение мощности вентилятора для уменьшения шума при сохранении качества воздуха — 20 мин.
- Настройка push-уведомлений на смартфон о достижении критического уровня CO2 — 10 мин.
- Тестирование системы путем имитации повышения уровня газа (например, дыханием в датчик) — 20 мин.
- Оптимизация работы на основе собранных за сутки данных о концентрации газа — 30 мин.
- Финальная проверка всех связей, надежности соединений и срабатывания автоматизаций — 30 мин.
| Действие | Ожидаемый результат |
|---|---|
| Калибровка на улице | Показания датчика ~400-450 ppm |
| Активация сценария | Запуск вентилятора при достижении порога |
| Проверка гистерезиса | Отсутствие цикличного включения/выключения |
| Тест ночного режима | Снижение оборотов вентилятора |
| Имитация CO2 | Срабатывание уведомления на смартфоне |
Технические нюансы эксплуатации
Температура и влажность воздуха напрямую влияют на точность показания NDIR-датчиков, поэтому рекомендуется использовать устройства с встроенной термокомпенсацией. Время отклика системы зависит от мощности вентилятора и объема помещения; в среднем уровень CO2 снижается до нормы за 15–30 минут. Совместимость оборудования разных брендов обеспечивается через универсальные протоколы (Zigbee, MQTT). Важный момент из практики: установка датчика в углу за шкафом привела к застойной зоне, из-за чего система включалась с опозданием в 40 минут. Датчик должен находиться в зоне активного перемещения воздуха.
Типичные ошибки при монтаже
Неправильная установка оборудования часто приводит к некорректной работе автоматики. Самой распространенной ошибкой является размещение датчика слишком близко к окну или непосредственно над рабочим местом человека, что вызывает ложные срабатывания. Отсутствие гистерезиса приводит к «дребезгу» реле, когда вентилятор включается и выключается каждые несколько секунд. Также часто игнорируют ежегодную калибровку или выбирают протокол связи с плохой проникающей способностью через стены.
- Размещение датчика в «мертвых зонах» без циркуляции воздуха.
- Игнорирование калибровки после замены фильтров или перемещения устройства.
- Отсутствие разрыва между порогом включения и выключения (гистерезиса).
- Использование дешевых датчиков (VOC) вместо полноценных NDIR.
- Неправильный подбор мощности приточного устройства для объема комнаты.
Экономический расчет реализации
Стоимость автоматизации зависит от выбранного сегмента оборудования. Самостоятельная настройка позволяет сэкономить на услугах инженера, которые могут составлять до 50% от стоимости материалов. В своем проекте я сэкономил около 12 000 рублей, настроив логику в Home Assistant самостоятельно, вместо покупки закрытой проприетарной системы.
| Статья расходов | Бюджетный вариант | Средний вариант | Премиум вариант |
|---|---|---|---|
| Датчик CO2 | 2 500 руб. | 5 000 руб. | 12 000 руб. |
| Контроллер/Хаб | 1 500 руб. | 3 000 руб. | 8 000 руб. |
| Исполнительный механизм | 1 000 руб. | 3 000 руб. | 15 000 руб. |
| Монтажные работы | 0 руб. (DIY) | 5 000 руб. | 15 000 руб. |
| 5 000 руб. | 16 000 руб. | 50 000 руб. |
Обслуживание системы после запуска
Регулярный уход обеспечивает долговечность компонентов и точность измерений. Датчики необходимо очищать от пыли с помощью сжатого воздуха раз в квартал. Периодическая перекалибровка (раз в полгода) позволяет избежать дрейфа показаний. В системах с бризерами или рекуператорами обязательна замена фильтров согласно регламенту производителя. Также следует проверять актуальность прошивок контроллеров для устранения ошибок в работе сценариев.
Альтернативные способы проветривания
Если полная автоматизация невозможна, можно использовать упрощенные методы. Ручное управление с помощью индикаторного датчика CO2 заставляет пользователя открывать окно самостоятельно. Установка простых приточных клапанов обеспечивает постоянный минимальный приток воздуха, но не регулирует его объем. Оконные проветриватели с таймером работают по расписанию, что менее эффективно, чем реакция на реальный уровень газа.
| Уровень CO2 (ppm) | Влияние на организм | Необходимое действие |
|---|---|---|
| 400 – 600 | Свежий воздух, отличная работа мозга | Поддержание режима |
| 600 – 1000 | Норма, легкая сонливость при длительном воздействии | Плановое проветривание |
| 1000 – 1500 | Снижение концентрации, головная боль | Интенсивная вентиляция |
| 1500 – 2000 | Сильная сонливость, заторможенность | Экстренное проветривание |
| Выше 2000 | Одышка, сильная головная боль | Немедленный выход на воздух |
Ответы на часто задаваемые вопросы
Какой уровень CO2 считается нормой?
Оптимальным считается диапазон от 400 до 800 ppm. Значения до 1000 ppm допустимы, но могут вызывать легкую усталость.
Где лучше всего закрепить датчик в спальне?
На стене на высоте 1,5 метра, вдали от окна и кровати, чтобы датчик измерял общий объем воздуха, а не выдох спящего человека.
Можно ли настроить проветривание без умного дома?
Да, существуют готовые реле с датчиком CO2, которые напрямую включают вентилятор при превышении порога.
Как часто нужно калибровать датчик CO2?
Рекомендуется проводить калибровку раз в 6 месяцев или после длительного простоя системы.
Поможет ли эта система при аллергии?
Сама по себе система контролирует только CO2, но если в приточной установке стоят HEPA-фильтры, она значительно снизит количество аллергенов.
Сколько электроэнергии потребляет автоматика?
Датчики и контроллеры потребляют минимум (до 5-10 Вт), основная нагрузка ложится на вентилятор или бризер.
Что делать, если датчик показывает завышенные значения?
Проверить датчик на открытом воздухе. Если показания выше 450 ppm — провести процедуру калибровки.
Совместимы ли датчики разных производителей?
Если они поддерживают единый стандарт (например, Zigbee 3.0) и подключены к одному совместимому хабу, они будут работать в общих сценариях.
