Шаровые
Главным конструктивным элементом шаровых смесителей является шар, в котором имеется несколько отверстий. При движении рукоятки шар поворачивается, за счет чего регулируется интенсивность подачи воды, а так же ее температурный режим.
Отличительной чертой данного типа устройств является простота, благодаря которой вероятность выхода смесителя из строя минимальна. Протекания крана могут происходить разве что при попадании в рабочие полости мелких твердых частиц, которые застревают между шаром и эластичными седлами, удерживающими его. Чтобы исключить подобные ситуации, водопровод необходимо оснастить фильтром.
Диагностировать засорение крана очень легко – о наличии таких неполадок всегда сигнализирует повышенное усилие, необходимое для поворота крана. Впрочем, проблема обычно заключается не в самом смесителе, а в забитом аэраторе, из-за которого заметно снижается напор водяного потока.
При необходимости можно избавиться от обеих проблем – конструкция устройства позволяет. Алгоритмы устранения неполадок выглядят по-разному. В случае с забитым смесителем придется полностью разобрать его и хорошо почистить пространство под седлами. Если причиной проблемы является аэратор, то для устранения неполадок нужно будет снять это устройство и промыть отдельно от смесителя.
Типы кухонных смесителей
В магазинах сантехники можно найти широкий выбор всевозможных кранов, которые различаются как по конструкции, так и по оформлению
При знакомстве с ассортиментом рекомендуется прежде всего обратить внимание на принцип действия и внутренний механизм. На основании этих параметров можно классифицировать изделия
Двухвентильные сантехнические устройства
К этому типу относятся традиционные приборы, имеющие два вентиля для регулировки горячей/холодной воды. Действующим механизмом таких смесителей могут быть червячные или керамические кранбуксы.
В первом случае действие основано на перекрытии запорным клапаном комплиментарного ему седла, что приводит к прекращению подачи водопотока. Клапан снабжен сменной пластиковой или паранитовой прокладкой, которая в ходе эксплуатации расплющивается, утончается или просто рвется.
Из-за многократных циклов открывания/закрывания уплотняющие элементы червячные устройства достаточно быстро начинают протекать. В то же время они легко поддаются ремонту: в большинстве случаев для этого достаточно самостоятельно заменить прокладку.
Для облегчения подбора сантехнических аксессуаров производители часто предлагают комплекты, состоящие из мойки и идеально сочетающегося с ней кухонного крана
Запирающий механизм керамической кранбуксы составляют два, выполненных из соответствующего материала, диска с прорезями. Один из них – входной – неподвижно закреплен в корпусе сантехустройства, тогда как второй регулировочной компонент вращается относительно него.
Из-за сложностей в использовании и ремонте, а также из-за неэкономного расходования воды двухрычажные модели в последнее время встречаются довольно редко. Обычно их применяют в декоративных целях при оформлении помещений в традиционной либо ретро стилистике
Вода поступает лишь в случае совпадения отверстий; чем больше общий промежуток, тем интенсивнее подача жидкости. Подобный механизм отличается надежностью и комфортом в работе, но имеет ограниченный срок эксплуатации, так как практически не подлежит восстановлению.
Даже при небольшой поломке придется менять кранбуксу, а в случае невозможности найти модель нужной конфигурации, сам смеситель.

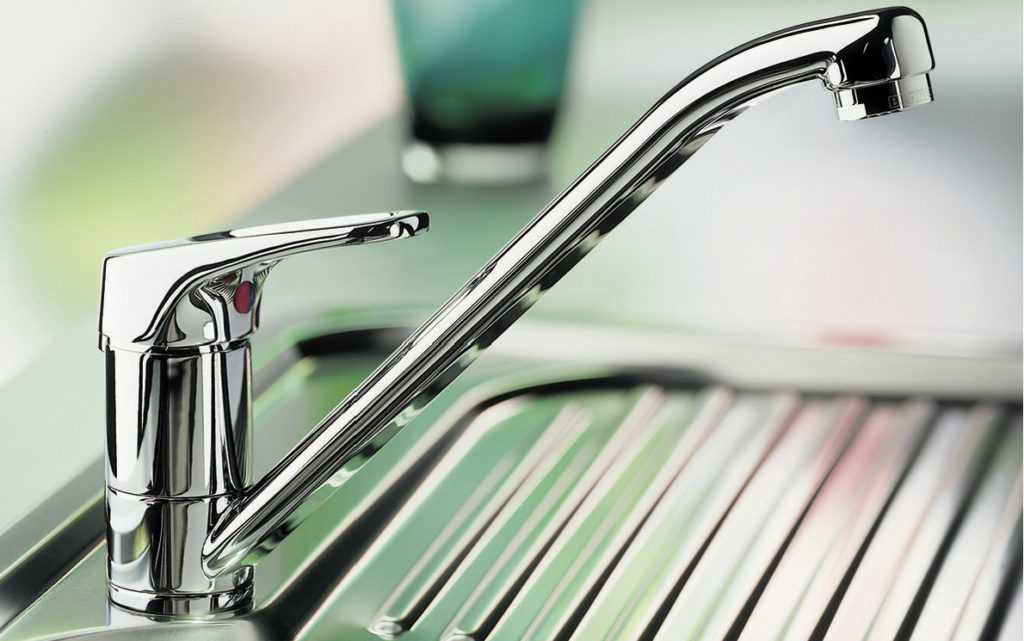

Однорычажные кухонные приборы
Около 80% современных кранов, представленных на профильном рынке, относятся к однорычажному типу, который также называют джойстиковым, картриджными либо монокомандным. Подобные устройства отличаются эстетичным внешним видом, функциональностью, удобством в работе.
По внутреннему механизму различаются два вида смесителей:
- шаровые;
- дисковые.
Как подсказывает само название, основополагающей деталью первого типа конструкций является шар, имеющий ряд отверстий. Поворотом рукоятки эта деталь приводится в движение, что позволяет управлять как интенсивностью льющегося потока, так и соотношением горячей/холодной воды.
Шаровые приборы имеют несколько слабых мест. Через время может наблюдаться истирание прокладок, манжет, а также ослабление пружинной опоры, из-за чего образуется течь. При продолжительном простое смесителя его ход может заедать.
Однорычажные смесители с картриджем очень комфортны в работе. При помощи легких движений можно регулировать температуру воды и ее напор
Устройства с дисковым картриджем по своей схеме и принципу действия напоминают керамические варианты кранбуксы. Действующий механизм также состоит из двух деталей: нижней неподвижной пластины со сливным отверстием для горячей/холодной воды, а также верхнего подвижного компонента.
Ремонт обоих типов устройств с одним рычагом заключается в замене картриджа: в первом случае это гильза с полым шариком, во втором – гильза с двумя керамическими дисками.

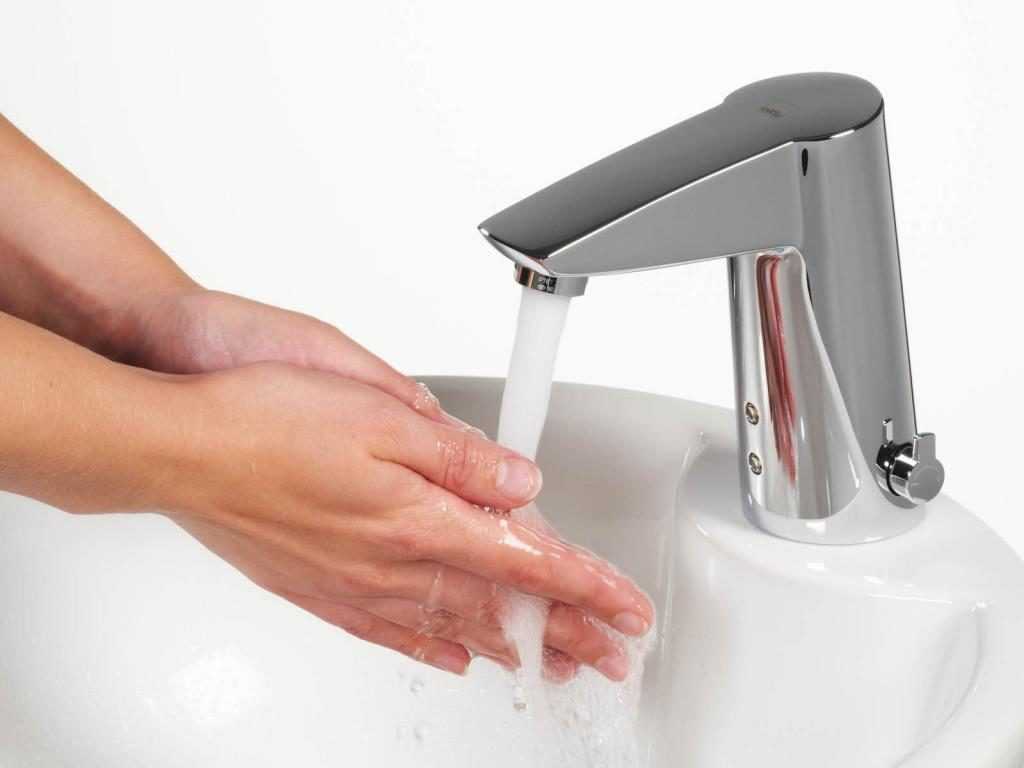

Бесконтактные (сенсорные) модели
Наиболее удобной и экономичной разновидностью кухонных смесителей являются краны, конструкция которых предусматривает наличие инфракрасного датчика. Для их включения достаточно поднести к носику ладони; если же отодвинуть руки, поток автоматически прекращается.
Современные сенсорные смесители имеют чрезвычайно эффектный вид. Такие приборы очень функциональны и экономичны, поскольку автоматически контролируют расход воды
Недостатком бесконтактных устройств является чрезвычайно высокая стоимость, кроме того, в случае выхода датчика из строя могут быть проблемы с их включением.
Чтобы этого избежать, производители часто предлагают электронно-механические приспособления, работу которых можно регулировать как сенсорно, так и с помощью рукоятки.
Особенности ремонта смесителей на кухне
На самом деле, внутреннее строение смесителя вам навряд ли понадобится до тех пор, пока ваш кран не выйдет из строя. Тогда возникает срочная необходимость разбирать его и искать поломку.
А если подготовиться заранее и изучить алгоритм разборки смесителя еще до возникновения неисправности, можно сэкономить время и нервы, будучи готовым к непредвиденным ситуациям.
Разборка однорычажного смесителя
Для того чтобы разобрать однорычажный смеситель и добраться до его устройства, необходимо следовать этой простой инструкции. Сначала отключить водоснабжение – перекрыть воду. Чтобы раскрутить корпус смесителя, нужно вынуть декоративную заглушку (часто имеет вид круглой вставки красно-синего цвета).
Декоративная пластиковая вставка скрывает неэстетичный винт. Некоторые детали смесителя специально делают съемными, обеспечить доступ к главным действующим частям во время ремонта
За заглушкой вы увидите винт, соединяющий рычаг и шток. Его нужно выкрутить при помощи отвертки. После этого можно снимать ручку-регулятор. Следующий шаг – открутить стопорное кольцо. Для этого нужно воспользоваться разводным или газовым ключом.
Если гайка не откручивается, можно аккуратно постучать по ключу молотком в направлении движения, это должно помочь
Теперь у вас есть доступ к картриджу, его можно достать и при необходимости заменить.
Осуществив диагностику или ремонт или замену, нужно выполнить все шаги в обратном порядке
В сантехнике важно не «перетягивать» резьбовые соединения, но «гулять» они тоже не должны
Ремонт смесителя с двумя вентилями
Двухвентильный смеситель разбирается по такой схеме:
Как и в первом случае, отключите воду.
Снимите заглушку с вентиля, которая закрывает винт. Открутите его и снимите маховик, нуждающийся в ремонте, или оба.
Под вентилем вы увидите гайку, которая фиксирует кран-буксу. При помощи гаечного ключа ее нужно открутить.
Получив доступ к кран-буксе, ее можно извлечь и осмотреть визуально
Особое внимание уделяют уплотнению, если имеет место повреждение, деформация прокладки, ее нужно в обязательном порядке заменить.
Когда осмотр завершен, все детали собираются воедино в том же порядке.
Из каких частей состоит смеситель?
Смеситель — незаменимый элемент любого жилого помещения. В закрытом состоянии он удерживает жидкость. В открытом — перемешивает холодную и горячую воду, позволяет регулировать интенсивность напора струи.
Однако широкий ассортимент может вызвать настоящую головную боль. Ведь чтобы выбрать подходящую модель, необходимо учитывать не только внешний вид устройства, но и надёжность конструкции
Поэтому так важно знать конфигурацию смесителя. В случае необходимости полученные знания помогут определить степень сложности ремонта — можно ли сделать это самостоятельно или придётся воспользоваться услугами профессионалов
Шаровые краны
Устройство водопроводного крана шарового типа сильно отличается от вентильной конструкции. И в основном это отличие касается запорного механизма. У этой модели это шар, в котором сделаны три отверстия, соединенные между собой посередине фигуры. Два из них – это входные отверстия для горячей и холодной воды, третье – это выходное, которое соединятся с изливом прибора.
Для управления устройством используется не барашек, а рычаг, поэтому такие водопроводные краны называются однорычажными. Поднятие или опускание рычага – это возможность регулировать напор воды, влево вправо – это регулировка ее температуры. Все настолько просто и удобно, что потребители в последнее время отдают свое предпочтение именно однорычажной конструкции.
Популярность шаровых кранов сыграла с ними злую шутку. На рынке стали появляться подделки с низким качеством изделия. Такие приборы не выдерживают длительной эксплуатации. А все дело в толщине стенок корпуса кранов. Она не должна быть меньше 2 мм. Поэтому хорошего качества изделия весят гораздо больше, чем подделки. То есть, чем тяжелее кран или смеситель, тем лучше.
Устройство водопроводного крана шарового типа
Как и вентильный кран, шаровой отремонтировать своими руками не проблема. Ведь основная выходящая из строя деталь – сам шар. Вода с примесями оставляет на нем царапины, через которые вода начинает проникать и подтекать в местах соединений частей прибора. Иногда, когда после долгого простоя в системе водопровода краном начинают пользоваться снова, образуются все те же царапины и даже вмятины за счет коррозии металла. Поэтому шар надо просто поменять на новый, благо он, как деталь для водопроводных кранов, сегодня продается во всех сантехнических магазинах.
Как это правильно сделать.
- Сначала надо открутить винт, который удерживает рычаг на корпусе прибора. Винт располагается под самим рычагом и закрыт пластиковой заглушкой. Ее надо удалить, поддев отверткой. После чего выкручивается сам винт. Его шляпка может быть сделана под шестигранный ключ или под шлиц отвертки. После чего сам рычаг легко снимается.
- Под ним располагается специальная изготовленная из пластмассы крышка с посадочным местом для рычага. Она удаляется рукой.
- Под крышкой находится и сам шар, который также снимается от руки.
- Обязательно надо проверить места стыковки каналов на шаре и на корпусе крана. В них устанавливаются резиновые прокладки. Как показывает практика, со временем они утончаются, что приводит к протечкам. Так что их в процессе проводимого ремонта надо заменить.
- Когда проведены все замены, надо прибор заново собрать.
Есть еще одна разновидность данного прибора. В нем вместо шара устанавливается цилиндрический картридж. Во всем остальном это все те же однорычажные краны водопроводные.
Производители запорной арматуры пошли дальше, чтобы повысить удобство эксплуатации кранов для воды. Одна из таких моделей – кран с термостатом. То есть, в конструкции прибора установлено устройство, которая само определяет температуру теплой воды на выходе по заданным параметрам, регулируя подачу холодной и горячей воды одновременно.
Правда, такая модель более сложная, потому что в ней присутствует сразу два рычага: одним выставляется температурный режим, вторым напор. Не всегда удобно работать двумя рычагами, но со временем к ним привыкаешь.
Рынок предлагает еще одну разновидность – это так называемые бесконтактные краны. Конечно, для домашнего использования они слишком дороги, потому что работают от сенсорной управляющей матрицы. Но это очень удобные конструкции. Надо только подставить под излив руки, вода тут же начинает изливаться из него. Убрали их, подача перекрывается автоматически.
Чтобы задать температуру выходящий воды и ее напор, пользуются специальным штоком, который располагается сбоку корпуса. Есть модели, в которых регулировка производится через термодатчик, также расположенного на корпусе крана. Такие модели комплектуются специальным электронным блоком управления.
https://www.youtube.com/watch?v=ZJAXhPXIm1I
Как починить шаровой смеситель?
Шаровой смеситель был придуман почти полвека назад, и с тех пор его конструкция, по сути, не менялась. Она очень проста и достаточно надежна – ломаться тут нечему.
Если возникают какие-то проблемы, то чаше всего они связаны либо с некачественными материалами, из которых изготовлен сантехнический прибор, либо с плохой водой. Как и в случае с дисковым смесителем, прокладки необходимо извлечь, тщательно изучить на предмет повреждений, после чего или заменить, или очистить от грязи, помыть, высушить и установить на место.
Самый распространенный вид неисправностей смесителя с шаровым затвором – скудная струя. Происходит чаще всего из-за засора шарового механизма
Для моделей смесителей с шаровым затвором процесс разборки и ремонта аналогичен приведенному выше. Разница только в положении шарика, который вращается относительно плотно прижатых к нему резиновых седел. Плотность контакта деталей обеспечена распирающей механизм водой.
Сам рычаг, передающий движение регулирующему штоку, снимают точно также, как и в дисковых моделях: нужно откупорить декоративную заглушку, открутить винтик, извлечь его, после чего снять рычаг смесителя.
Далее нужно открутить прижимную гайку и снять шайбу, которая находится под ней. Так открывается доступ к шарику. Сам шарик извлечь легко – нужно просто потянуть за шток.
Внутренний вид шарового смесителя. Шаровой затворный механизм находится внутри картриджа, выполненного в виде гильзы. Шар внутри нее удерживается седлами, прочность положения самой гильзы обеспечивают манжета и пружины
На этом разборку смесителя можно считать законченной и приступать к осмотру деталей, их замене или очистке от загрязнений.
Как уже отмечалось выше, чаще всего проблема состоит в отложения соли и песчинок на вращающихся деталях и контактирующих с ними элементах смесителя. Всю грязь нужно аккуратно удалить и обязательно осмотреть пружинки – они тоже могут быть грязными. Кроме этого, пружинки могут утратить упругость и нуждаться в замене.
Причина поломки смесителя может также заключаться и в самом шарике. В идеале, он должен изготавливаться из высококачественных нержавеющих сортов стали. В этом случае его только нужно почистить от грязи.
На деле же производители, особенно китайские, экономят на дорогих материалах и производят детали из низкокачественного металла. Со временем поверхность такого шарика начинает шелушиться, ржаветь, отверстия для воды забиваются частичками ржавчины и смеситель выходит из строя.
В этом случае очистка поверхности не поможет, шарик придется заменить. Старую деталь, как и в случае с дисковым картриджем, нужно взять с собой в магазин для сравнения.
Собирать шаровой смеситель нужно строго в обратном порядке, работать очень аккуратно и отцентрировать детали. Неправильно установленный элемент будет быстро изнашиваться и может стать причиной очередной поломки.
Отдельным пунктом нужно упомянуть самую распространенную и, вместе с тем, незначительную проблему – засорение аэратора смесителя. Эта маленькая деталь представляет собой обычную сеточку и предназначена для предотвращения возникновения брызг. Ячейки сеточки со временем забиваются отложениями солей и миниатюрными частичками мусора.
Снять аэратор очень просто – нужно открутить на конце излива шайбу и вытащить деталь. Если сеточка не пришла в полную негодность, а просто засорилась, ее нужно почистить и установить на место.
Галерея изображений
Фото из
Шаг 1: Откручивание аэратора от корпуса смесителя
Шаг 2: Применение разводного ключа в разборке
Шаг 3: Замачивание аэратора на ночь в уксусе
Чистка аэратора перед обратной установкой
Аэратор можно заменить, если удастся найти подходящий по размерам аналог, или, в крайнем случае, использовать смеситель без него.
Еще одна проблема – засорение гибких подводов смесителя.
Гибкие подводы – довольно тонкие трубки – имеют небольшой диаметр и вполне могут засориться. Особенно склонны к засорам места соединений трубок с другими деталями
Учитывая состояние современных водопроводных труб и качество городской воды, ничего необычного здесь нет. В этом случае нужно перекрыть воду, открутить подводы, прочистить их, осмотреть на наличие повреждений резьбы и установить обратно.
Какие типы смесителей бывают
В зависимости от внутренней конструкции устройства выделяют несколько вариантов смесителей.
Вентильный смеситель
Вентильные модели комплектуются кран-буксой, которая может быть:
- с пластинами из сантехнической керамики;
- с резиновыми прокладками.
Отличительные характеристики первой разновидности:
- За одну минуту устройство способно пропускать до 25 литров воды.
- Изделие удобно в эксплуатации. Керамическая кран-букса быстро открывает и закрывает подачу жидкости.
- Она чувствительна к разнообразным примесям, содержащимся в воде. Мелкие камни, налёт ржавчины истирают внутренние элементы конструкции, поэтому изделие может быстро выйти из строя.
К особенностям кран-буксы с резиновыми прокладками можно отнести:
- Изделие полностью открывает пропускное отверстие. При этом делает это плавно, что позволяет более точно настроить необходимый температурный режим.
- За запирание пропускного отверстия отвечает резиновая прокладка. В отличие от керамики, она менее чувствительна к разнообразным загрязнениям. Но она может быстро приходить в негодность из-за постоянного воздействия горячей воды.
- Использование прибора сопровождается довольно сильным шумом.
- С течением времени пользоваться устройством становится сложно. Объясняется это тем, что латунный шток постепенно покрывается слоем оксида латуни, из-за чего он увеличивается в размерах.
Однорычажные модели
Это наиболее современный вариант, который пользуется большим спросом среди потребителей. Объясняется это тем, что устройством удобно пользоваться. Чтобы настроить необходимую температуру и интенсивность напора, вам необходимо лишь повернуть рычаг в нужное направление.
Это занимает намного меньше времени, чем при использовании двухвентильных моделей. А значит, вы экономите не только несколько секунд, но и уменьшаете количество потребляемых ресурсов.
К недостаткам можно отнести — сложность в обслуживании и трудности в поиске необходимых картриджей. Картриджи различаются по размеру: 20, 35 и 40 мм. Чем больше диаметр устройства, тем быстрее вы наполните ванну или другую ёмкость.

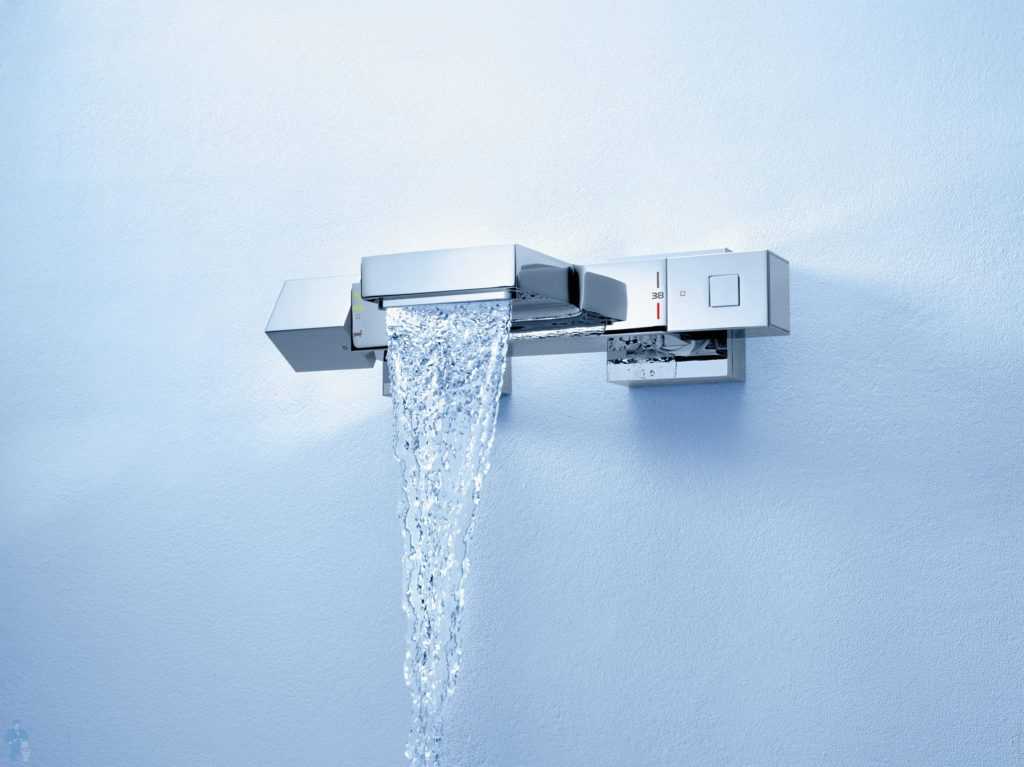

Термостатический
Развитие современных технологий не обошло стороной и сантехнические изделия. Всё более популярными становятся модели, оборудованные термостатическим элементом. Небольшое устройство управляет струёй горячей и холодной воды. Вам необходимо лишь выставить комфортную температуру и напор.
В таких моделях отсутствуют привычные рычажки и вентили, а управление осуществляется при помощи регуляторов и кнопок. С одной стороны установлена рукоятка для регулирования интенсивности потока, с другой находится температурная шкала. С её помощью вы можете устанавливать необходимую температуру. Особенно удобен такой вариант, если у вас есть маленькие дети — можно не переживать о безопасности малыша.
Но не стоит забывать о «ложке дёгтя». К сожалению, наша система водопровода не может похвастаться стабильной работой и одинаковым напором воды. В случае скачков давления и перепадов температуры термостаты могут не справиться с нагрузкой. Это приводит к сбоям в работе смесителя.
Сенсорный
Самый инновационный вариант. Работа устройства основана на электронных и инфракрасных датчиках. Такие варианты предназначены для мест общественного пользования, так как позволяют существенно снизить потребление воды. Работает устройство от различных элементов питания: батареек, аккумуляторов, электросети при помощи блока питания на 12 В.
При выборе смесителя учитывайте не только конструкцию изделия, но и дизайн. Удобная модель не только облегчит ежедневные манипуляции, но и сэкономит время.
Важен и внешний вид устройства, ведь смеситель не должен выбиваться из общего стиля помещения. Правильно подобранная модель может стать дополнением помещения, подчеркнув его дизайн.
Внутреннее устройство смесителей
Разумеется, не последнее место в списке ответов на вопрос «Как выбрать смеситель для кухни?» занимает внутреннее устройство смесителей.
Внутреннее устройство и принцип работы смесителей приблизительно одинаков.
- Вентильные смесители оборудованы специальными уплотнителями в виде резиновых или керамических прокладок
- Рычажные смесители снабжены картриджем, который также может быть двух типов: керамическим (в виде пластины) и шаровым
Как разобрать смеситель вентильного типа и заменить в нем прокладки, знает даже пятиклассник. С рычажным смесителем дела обстоят немного иначе, поскольку схема и конструкция его запорного клапана немного сложнее.
Однако даже если у вас установлен однорычажный смеситель и он вышел из строя, не спешите звать специалистов. Скорее всего, вы вполне справитесь с ремонт ом и сами. Для этого вам, возможно, нужно будет заменить картридж в смесителе. Эта деталь однорычажных смесителей чаще всего выходит из строя.
- Однорычажный смеситель с шаровым клапаном весьма удобен и достаточно надежен. Внутри шарового клапан происходит смешивание горячей и холодной воды. Со временем, однако, он начинает заедать, а рычаг – поворачиваться с трудом.
- Запорный клапан однорычажного смесителя с керамическим картриджем состоит из двух пластин, через которые происходит смешивание горячей и холодной воды. Проблема керамических картриджей – мелкие частицы, механическое взаимодействие которых приводит к тому, что такой клапан просто перестает работать. Выбирая смеситель с керамическим картриджем, вам лучше приобрести к нему также фильтр для очистки воды – для более долгой его эксплуатации. Кроме того, если вы отказываетесь от приобретения фильтров для очистки воды, производители могут отказать вам в гарантийном обслуживании.
- Ну и, наконец, есть еще один вариант клапана – пластиковый. Это бюджетный вариант, который, однако, вполне может оправдать поговорку «скупой платит дважды», поскольку гарантийный срок его эксплуатации не превышает двух месяцев.
Как поменять смеситель на новый, если он сломался? В случае с рычажным смесителем вам достаточно будет поменять картридж.
Выводы и полезное видео по теме
В представленном ниже ролике подробно рассказано об устройстве однорычажного смесителя, его разборке и исправлении наиболее часто встречающихся поломок:
Однорычажные краны – современный вид сантехприборов, завоевавший популярность благодаря отличным потребительским свойствам. К числу достоинств таких устройств относится продолжительный период службы и легкость в уходе.
Умение правильно разобрать аксессуар, поможет быстро заменить вышедшую из строя деталь. Благодаря этому продлевается срок эксплуатации дорогостоящего изделия и отпадает необходимость в его замене.
