Тройниковая схема водопровода: плюсы, минусы и правила монтажа

Организация системы водоснабжения в жилом помещении требует выбора оптимального способа разводки труб. Тройниковая схема водопровода: плюсы, минусы и правила монтажа становятся актуальными при ограниченном бюджете, так как стоимость материалов здесь ниже на 30-40% по сравнению с коллекторными системами. Сборка такой сети в однокомнатной квартире обычно занимает от 1 до 3 рабочих дней. Правильный подход к проектированию позволяет минимизировать падение напора в удаленных точках.

Принцип устройства последовательного подключения

Данная разводка представляет собой единую магистраль, от которой с помощью тройников ответвляются линии к конкретным потребителям. Вода движется последовательно, поэтому каждый следующий смеситель или бачок унитаза получает поток, оставшийся после предыдущих точек водоразбора. Такая архитектура популярна в бюджетном ремонте из-за минимального количества используемых комплектующих и отсутствия дорогостоящего распределительного узла.

Технические параметры и влияние на напор

Давление воды в тройниковой системе распределяется неравномерно. Основной магистральный трубопровод обладает наибольшим напором, который постепенно снижается по мере удаления от ввода в дом и при каждом новом ответвлении. Диаметр труб играет ключевую роль: использование слишком узких сечений приводит к заметному падению давления при одновременном включении нескольких кранов. Взаимозависимость точек водоразбора проявляется в том, что открытие смесителя на кухне может вызвать скачок температуры или снижение потока в душевой кабине.

Особенности монтажа и требования к соединениям

Установка тройниковой схемы выполняется значительно проще и быстрее, чем монтаж коллекторного узла. Основное внимание уделяется качеству пайки или резьбовых соединений, так как каждый тройник является потенциальной точкой протечки. Требования к герметичности максимально строгие, особенно при скрытой прокладке в стяжке или стенах.

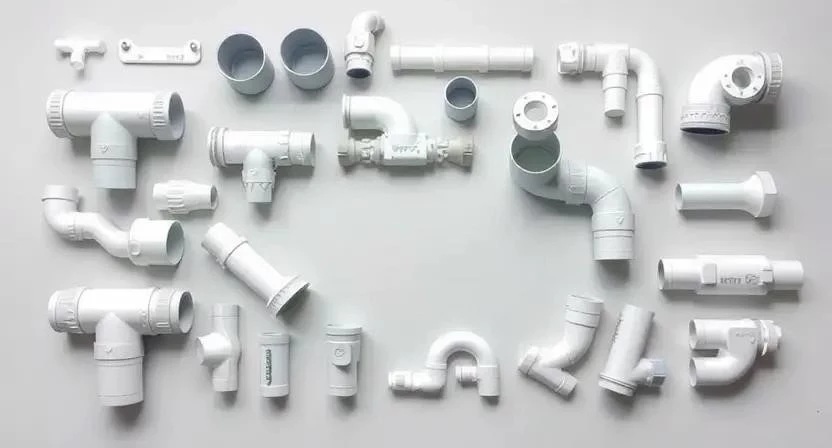

Необходимые материалы:

• Полипропиленовые трубы (магистральные 20-25 мм)
• Полипропиленовые трубы (подводка 16-20 мм)
• Тройники переходные и равнопроходные
• Угольники 90 и 45 градусов
• Запорные краны (шаровые)
• Фитинги для подключения сантехники
• Фум-лента или сантехнический герметик
• Крепежные хомуты для труб

Инструменты для работы:

• Паяльник для полипропилена (с насадками)
• Труборез или ножовка по металлу
• Рулетка и строительный уровень
• Маркер для разметки
• Ключи разводные
• Очиститель для поверхностей труб
• Фонарь для работы в нишах

Подготовка начинается с очистки стен от старой отделки и точной разметки всех точек водоразбора. Поверхности должны быть ровными, чтобы трубы плотно прилегали к стене при фиксации хомутами.

1. Проектирование схемы и расчет длины труб (2 часа).
2. Разметка мест установки тройников и выходов (1 час).
3. Нарезка труб согласно схеме (2 часа).
4. Монтаж вводного запорного крана и фильтра грубой очистки (1 час).
5. Сварка основной магистрали с установкой тройников (4 часа).
6. Подводка труб к конкретным приборам (смесителям, бачкам) (3 часа).
7. Установка финальных фитингов и уголков (2 часа).
8. Фиксация всей системы хомутами к стенам (2 часа).
9. Проверка соединений на герметичность под давлением (2 часа).
10. Установка запорной арматуры на отдельных ветках (1 час).
11. Изоляция труб теплоизоляционным материалом (2 часа).
12. Финальное тестирование системы в рабочем режиме (1 час).

Важным нюансом является соблюдение температурного режима при пайке: перегрев трубы приводит к сужению внутреннего прохода, что еще сильнее снижает напор. Влажность помещения не должна быть критической, чтобы избежать конденсата на деталях перед сваркой. Время застывания полипропиленового шва составляет несколько минут, но полную нагрузку рекомендуется давать через час.

Новички часто совершают ошибку, используя одинаковый диаметр трубы для всей сети, из-за чего в дальних точках вода течет слишком слабо. Также недопустимо чрезмерное количество уголков на одном участке, так как каждый поворот создает дополнительное сопротивление потоку.

Безопасность при монтаже подразумевает использование защитных очков при резке труб и осторожное обращение с раскаленным паяльником во избежание ожогов.

Из личного опыта: однажды при монтаже в старом фонде я решил сэкономить и поставил тройники одного диаметра на всю линию от кухни до ванной. В итоге при включении стиральной машины напор в душе падал почти до нуля. Пришлось переделывать магистраль, заменив её на трубу большего диаметра.

Срок службы и эксплуатационные характеристики

Полипропиленовые системы при правильной установке служат до 50 лет. Простота ремонта в тройниковой схеме заключается в том, что при аварии на конкретном участке достаточно перекрыть общий кран и заменить поврежденный отрезок трубы вместе с фитингом. Износ фитингов происходит медленно, однако в местах стыков с металлическими деталями может возникнуть коррозия, если не использовать качественные переходы.

Из личного опыта: сталкивался с ситуацией, когда через 10 лет эксплуатации в тройниковой разводке потек дешевый китайский тройник. Замена заняла всего 40 минут, так как доступ к трубе был открыт в сантехническом шкафу.

Эстетика и варианты размещения

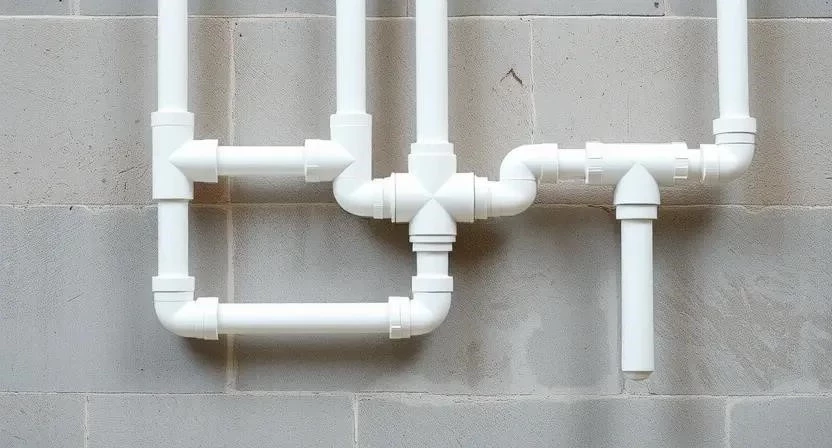

Внешний вид разводки зависит от способа монтажа. Скрытая прокладка в штробах стен или стяжке пола позволяет полностью скрыть коммуникации, оставляя на виду только выводы под смесители. Открытый монтаж применяется в технических помещениях или при быстром ремонте, где трубы крепятся поверх стен. Оптимальным вариантом считается размещение магистрали по кратчайшему пути между потребителями для уменьшения количества соединений.

Анализ стоимости материалов и работ

Затраты на тройниковую разводку минимальны из-за отсутствия коллекторного блока и меньшего общего метража труб. Основные расходы приходятся на полипропилен и базовые фитинги. Экономия при самостоятельном монтаже может достигать 50% от общей сметы, так как работа сантехника по сборке такой схемы стоит дешевле из-за её простоты.

Из личного опыта: при расчете сметы для маленькой студии тройниковая разводка позволила сэкономить около 25 тысяч рублей. Эти деньги были перенаправлены на покупку более качественного смесителя и фильтров для воды.

Преимущества и недостатки системы

Выбор в пользу данной схемы обычно продиктован стремлением сократить расходы. Однако стоит учитывать технические компромиссы, связанные с гидравликой.

Основные плюсы разводки:

1. Значительная экономия на закупке материалов.
2. Минимальное количество соединений по сравнению с разветвленными сетями.
3. Высокая скорость проведения монтажных работ.
4. Отсутствие необходимости выделять место под коллекторный шкаф.
5. Простота понимания схемы даже для непрофессионала.
6. Легкость интеграции в существующие старые коммуникации.
7. Меньший вес конструкции, что снижает нагрузку на крепления.

Основные минусы разводки:

1. Перепады температуры воды при одновременном использовании кранов.
2. Зависимость напора в одной точке от работы другой.
3. Необходимость перекрывать всю воду для ремонта одного смесителя.
4. Риск сильного падения давления в удаленных точках.
5. Сложность балансировки системы.

Рекомендации по применению в разных помещениях

Тройниковая схема идеально подходит для маленьких санузлов, где расстояние между точками водоразбора не превышает 2-3 метров. В дачных домах такая разводка является стандартом из-за своей бюджетности и простоты обслуживания. Для городских квартир с одним санузлом она также приемлема, если количество потребителей ограничено (например, только раковина, унитаз и ванна). В больших домах с несколькими ванными комнатами рекомендуется использовать комбинированный метод или полностью перейти на коллекторную систему.

Советы по оптимизации от профессионалов

Опытные сантехники рекомендуют использовать принцип «сужения» диаметров. Магистральная труба должна быть самой широкой, а подводка к конечному прибору — самой узкой. Это позволяет поддерживать более стабильное давление в системе. Также советуют устанавливать отдельные запорные краны на каждой ветке, чтобы локализовать ремонт без отключения всей квартиры.

Ответы на часто задаваемые вопросы

Будет ли падать напор в душе, если откроют кран на кухне?
Да, в тройниковой схеме это происходит часто, так как поток разделяется между потребителями. Степень падения зависит от диаметра труб и давления в общедомовом стояке.

Какие трубы лучше использовать для такой разводки?
Оптимальным выбором является полипропилен (ПП) из-за его долговечности, доступности и простоты сварки.

Можно ли установить фильтры в тройниковую систему?
Безусловно, фильтры грубой и тонкой очистки устанавливаются на вводе в систему, до первого тройника, чтобы очищать воду для всех точек.

Как избежать перепадов температуры воды?
Максимально сократите длину труб и используйте диаметры с запасом, чтобы уменьшить гидравлическое сопротивление.

Нужны ли дополнительные краны на каждой точке?
Это крайне желательно. Установка крана перед каждым смесителем позволит менять картриджи или чинить сантехнику, не отключая воду во всей квартире.

Сложно ли рассчитать количество материалов?
Нет, достаточно измерить расстояние между точками по стенам и прибавить 10-15% на подрезку и возможные ошибки.

Можно ли совмещать тройниковую и коллекторную схемы?
Да, можно использовать коллектор для основных зон (например, кухня и ванная), а внутри каждой зоны делать разводку тройниками.

Что делать, если напор в дальней точке слишком слабый?
Единственным эффективным решением будет замена труб на более широкие или установка повышающего насоса на вводе.
