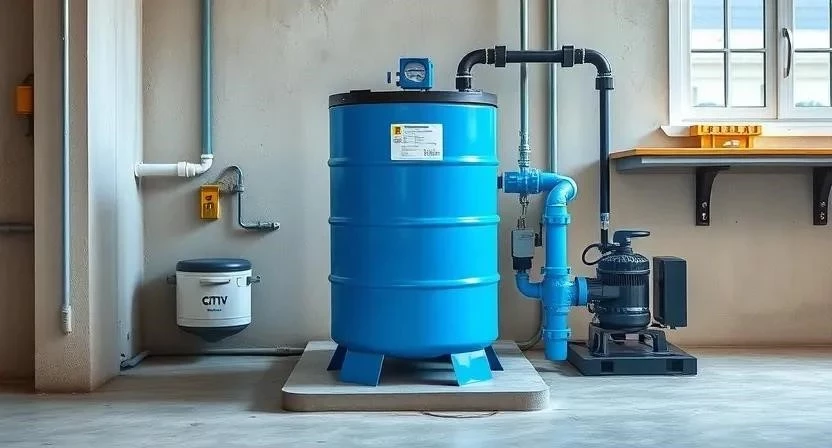

Поддержание стабильного напора воды в частном доме зависит от правильной работы автоматики. Регулировка системы занимает обычно от 2 до 3 часов и требует базовых навыков работы с электричеством и сантехникой. Чтобы понять, как настроить реле давления в насосной станции: инструкция по регулировке поможет избежать частых включений насоса и преждевременного износа оборудования. Точная калибровка параметров обеспечивает комфортное водопользование и продлевает срок службы мембраны гидроаккумулятора.
Особенности подготовки к работе
Перед началом манипуляций необходимо оценить уровень сложности задачи. Процесс считается средним по сложности, так как требует одновременного контроля электрических контактов и гидравлического давления. Важно выделить время, когда отсутствие воды в доме не создаст критических неудобств. Основная цель заключается в синхронизации давления воздуха в баке и настроек срабатывания реле.
Расходные материалы для настройки
Для обеспечения герметичности соединений и восстановления контактов потребуются определенные расходники. Рекомендуется заранее проверить состояние всех уплотнителей, чтобы избежать протечек после запуска системы.
- Фум-лента для герметизации резьбовых соединений
- Силиконовый сантехнический герметик
- Очиститель контактов в аэрозоле
- Комплект резиновых прокладок под реле
- Тефлоновая лента
- WD-40 для разблокировки закисших винтов
- Ветошь для очистки поверхностей
- Изолента для защиты электрических выводов
| Материал | Количество | Расход на узел | Цена за ед. | |
|---|---|---|---|---|
| Фум-лента | 1 шт. | 5-10 м | 100 руб. | 100 руб. |
| Герметик | 1 туба | 20-30 мл | 350 руб. | 350 руб. |
| Очиститель контактов | 1 баллон | 50 мл | 450 руб. | 450 руб. |
| Прокладки | 2 шт. | 1 шт. | 60 руб. | 120 руб. |
| Тефлоновая лента | 1 шт. | 3-5 м | 80 руб. | 80 руб. |

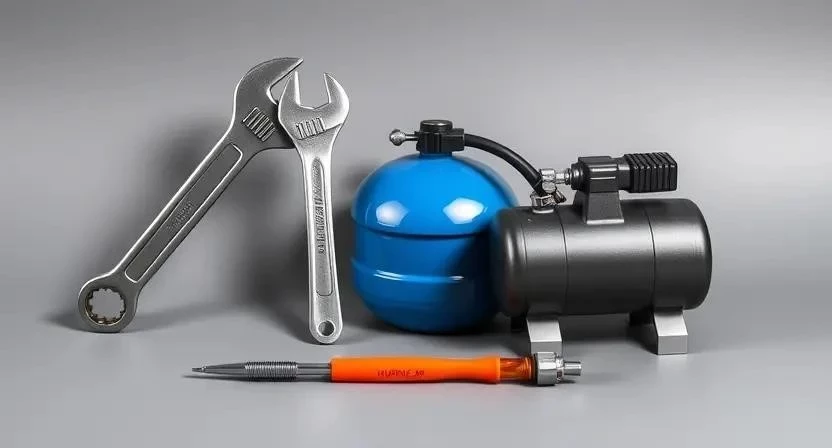

Инструментарий для регулировки

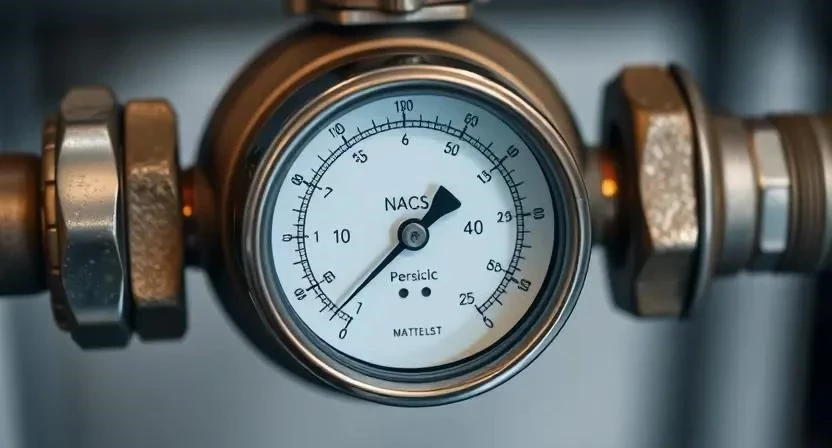

Правильный подбор инструментов ускоряет процесс и предотвращает повреждение деталей. Особое внимание следует уделить точности манометра, так как от него зависят итоговые показатели давления.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Набор рожковых ключей | Откручивание фитингов | Обязательно | 1200 руб. |
| Крестовая отвертка | Регулировка пружин | Обязательно | 300 руб. |
| Внешний манометр | Контроль давления | Желательно | 1100 руб. |
| Автомобильный компрессор | Подкачка гидроаккумулятора | Обязательно | 3500 руб. |
| Фонарик | Освещение узлов | Желательно | 600 руб. |
Организация рабочего пространства
Свободный доступ к насосной станции позволяет выполнять операции быстро и безопасно. В зоне работы должно быть установлено достаточное освещение, чтобы четко видеть показания манометра и положение винтов. Для защиты пола от случайных брызг или протечек при сливе воды рекомендуется застелить поверхность плотной пленкой или использовать поддон. Полное отключение электропитания является обязательным условием безопасности перед началом любых работ с реле.
Подготовка оборудования и поверхностей
Первым делом реле очищают от накопившейся пыли, грязи и паутины с помощью сухой щетки или сжатого воздуха. После этого проверяют герметичность всех резьбовых соединений, осматривая их на предмет микротрещин или капель воды. Исправность встроенного манометра подтверждается путем сравнения его показаний с внешним прибором. Текущие значения давления фиксируются для понимания степени отклонения от нормы.
Пошаговый процесс настройки реле
Регулировка осуществляется строго по алгоритму, чтобы обеспечить плавную работу насоса и избежать гидроударов.
- Отключение питания и полный слив воды из системы (15-20 мин).
- Замер давления воздуха в гидроаккумуляторе через специальный ниппель (5 мин).
- Подкачка воздуха компрессором до значения на 10% ниже порога включения насоса (10 мин).
- Снятие пластиковой защитной крышки с корпуса реле давления (2 мин).

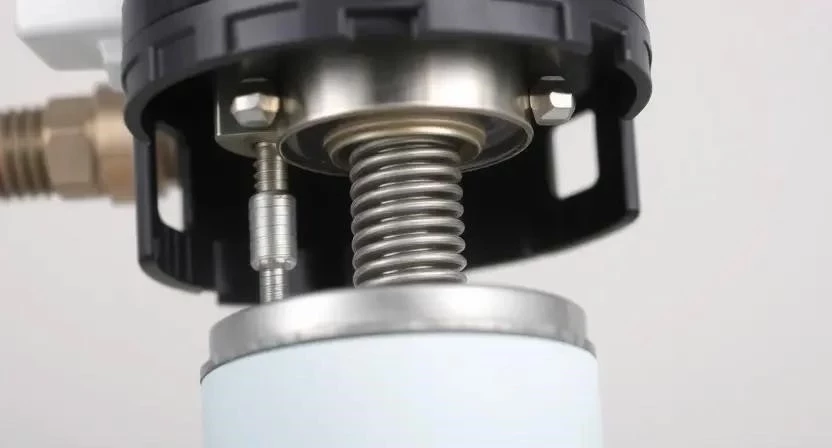

- Идентификация пружин: большая отвечает за общие границы, малая — за разницу между ними (3 мин).
- Регулировка давления выключения путем затягивания большой пружины по часовой стрелке (10 мин).
- Настройка дифференциала (разницы) с помощью малой пружины для оптимизации циклов работы (10 мин).
- Первичная проверка работы всей системы под нагрузкой (15 мин).
- Корректировка показателей по манометру до достижения идеальных значений (10 мин).
- Фиксация всех настроек и установка защитной крышки на место (5 мин).
- Проверка соединений на отсутствие утечек после запуска (10 мин).
- Финальное тестирование системы при одновременном открытии нескольких кранов (10 мин).
Пример из практики: Однажды при настройке системы в загородном доме я столкнулся с тем, что насос работал рывками. Причиной оказалось слишком низкое давление воздуха в баке, что подтвердило необходимость строгого соблюдения второго и третьего шагов инструкции.
| Действие | Ожидаемый результат |
|---|---|
| Подкачка воздуха | Создание воздушной подушки |
| Затяжка большой пружины | Повышение давления выключения |
| Вращение малой пружины | Изменение интервала между пусками |
| Открытие кранов | Снижение давления до точки включения |
| Закрытие кранов | Набор давления до точки выключения |
Технические нюансы и ограничения
Температура окружающей среды и воды напрямую влияет на давление воздуха в баке, поэтому настройки следует проверять при смене сезонов. Если использовались герметики, необходимо выждать время их полного высыхания перед подачей давления. При выборе прокладок важно учитывать совместимость материалов с типом используемой воды. Высота подъема воды из скважины также влияет на итоговое давление: чем выше подъем, тем выше должен быть порог выключения насоса.
Типичные ошибки при регулировке
Неправильный подход к настройке может привести к быстрому выходу оборудования из строя.
- Создание слишком узкого диапазона между включением и выключением (насос включается слишком часто).
- Перекачка воздуха в гидроаккумулятор выше давления включения (вода перестает поступать в систему).
- Игнорирование проверки целостности мембраны при наличии воды в воздушном ниппеле.
- Регулировка пружин без предварительного сброса давления из системы.
- Использование некачественных прокладок, что ведет к утечкам в зоне реле.
Пример из практики: В моей практике был случай, когда владелец перекачал воздух в гидроаккумулятор до 3 бар при давлении включения 2 бара. В итоге вода перестала поступать в краны, хотя насос продолжал работать, создавая опасное избыточное давление.
Экономический расчет работ
Самостоятельная настройка позволяет существенно сэкономить на услугах специалистов, затратив лишь небольшую сумму на расходные материалы.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Расходные материалы | 800 руб. | 1200 руб. | 400 руб. |
| Работа по настройке | 0 руб. | 4000 руб. | 4000 руб. |
| Аренда инструментов | 0 руб. | 500 руб. | 500 руб. |
| Выезд специалиста | 0 руб. | 1000 руб. | 1000 руб. |
| 800 руб. | 6700 руб. | 5900 руб. |
Пример из практики: При выполнении аналогичных работ для клиента в коттеджном поселке вызов мастера обошелся в 5000 рублей, в то время как самостоятельная замена расходников и настройка стоила всего 800 рублей.
Эксплуатация и уход после настройки
Для поддержания стабильной работы системы рекомендуется составить график проверки давления в баке раз в три месяца. Постоянный контроль работы реле позволяет вовремя заметить износ электрических контактов, которые могут обгореть. Срок службы мембраны зависит от качества воды, но обычно составляет 3-5 лет. Признаками износа контактов являются искрение или задержка в срабатывании насоса при достижении нижнего порога давления.
Современные альтернативы механическим реле
Механические системы можно заменить более технологичными решениями, которые автоматизируют процесс поддержания напора.
- Электронные реле давления с цифровым дисплеем
- Частотные преобразователи для плавного пуска насоса
- Системы с постоянным давлением (инверторы)
- Пресс-контроллеры с защитой от сухого хода
- Сенсорные датчики давления с удаленным управлением
- Гидроаккумуляторы с усиленной мембраной
- Комбинированные системы автоматики с датчиками протечки
Ответы на часто задаваемые вопросы
Почему насос включается слишком часто?
Это происходит из-за слишком узкого диапазона между давлением включения и выключения или из-за утечки воздуха из гидроаккумулятора.
Как понять, что мембрана в баке порвана?
При нажатии на ниппель из него выходит вода вместо воздуха, а насос начинает работать рывками.
Какое давление считается оптимальным для частного дома?
Обычно устанавливают диапазон от 1.5 до 3 бар, в зависимости от этажности здания и мощности насоса.
Можно ли настроить реле без манометра?
Нет, без контрольного прибора невозможно точно определить пороги срабатывания пружин.
Что делать, если насос не выключается?
Проверить герметичность системы на утечки или затянуть большую пружину реле для повышения порога выключения.
Зачем качать воздух в гидроаккумулятор?
Воздух сжимается, создавая резерв давления, что предотвращает постоянный запуск двигателя насоса.
Как часто нужно проверять настройки?
Рекомендуется проводить ревизию давления воздуха и работы реле раз в квартал.
