Разводка канализации в частном доме: схема, типы и диаметр канализационных труб

Составление схемы

Предварительную схему составляют на стадии проектирования. В дальнейшем это избавит от проведения трудоёмких операций по пробиванию технологических отверстий в перекрытиях и стенах для разводки канализационных труб.

Проект определяет оборудование и приборы, места их подключения к канализации.

Подробная схема снижает количество походов в специализированный магазин за недостающими частями.

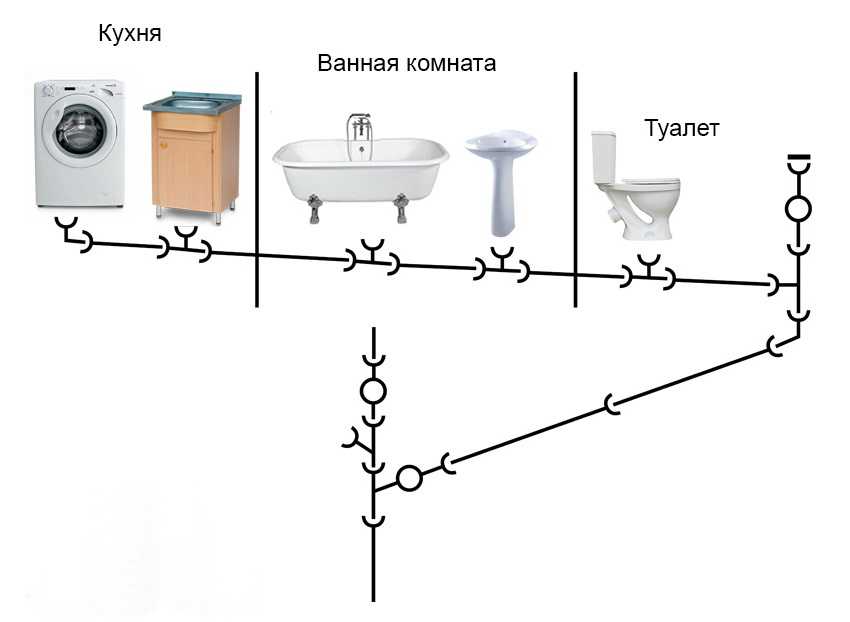

Рисунок 2. Схема разводки для определения количества труб и фасонных частей.

Если же работы поручают выполнить сторонней организации, то проект упростит контроль достоверности сметы в разделах «материалы» и «выполненные работы».

Выбор материалов

Ассортимент продукции позволяет создавать коммуникации любой сложности и конфигурации — производители выпускают: трубы различной длины и диаметра, переходники, соединения, углы и повороты, фитинги для присоединения. Все они называются фасонными частями (фасониной).

Для канализации в индивидуальном жилом доме выбирают между доступными для приобретения чугунными или пластиковыми изделиями. Нержавеющие и стальные коммуникации в индивидуальном строительстве распространения не получили из-за дороговизны и особенностей монтажа, который невозможно провести без специального сварочного оборудования.

Чугун

Чугунная канализация также редко используется в схемах разводки канализации в частных домах:

комплектующие значительно дороже пластиковых;
масса труб затрудняет транспортировку;
монтаж невозможен без бригады помощников;
для герметизации стыков используют набивку и цементные замазки, что нетехнологично;
подключение, не предусмотренной первоначальным проектом сантехники, затруднительно без частичного разрушения всей конструкции.

Чугунные изделия подходят для монтажа в холодных помещениях, так как поддаются прогреву паяльной лампой при заморозке.

Рисунок 3. Фасонные части из чугуна.

В индивидуальном строительстве применяют чугунные трубы с маркировкой ЧК (чугунные канализационные) и современные модели для безраструбного монтажа, называемые SML. У последних масса значительно ниже, а для соединения используют хомуты. Допускается использование чугунных изделий с маркировкой ВШЧГ и ЧНР, но это специализированные изделия для напорных водопроводов и подземной канализации, стоимость их высока, а в домашних условиях их применяют, только если удалось приобрести «за бесценок».

Пластик

Пластиковые трубы и комплектующие:

долговечны;
не требуют герметизации стыков;
просто монтируются одним человеком;
не подвержены воздействию агрессивных жидкостей.

При покупке учитывают, что «пластик» бывает трёх типов:

Полиэтиленовые изделия дешевле других видов, но применять их для установки канализации в помещениях дома нежелательно. Трубы подвержены деформациям при перепадах температуры, при этом нарушается герметичность в соединениях. Однако, материал стоек к ультрафиолету, поэтому подходит для ливнёвой канализации.
Стоимость комплектующих из полиизопропилена высока, но они не подвержены деформации при температурном воздействии, допускают чистку металлическими ёршиками, химические вещества не наносят вреда.
Канализация из поливинилхлорида (ПВХ) — оптимальный выбор по соотношению цены и потребительских свойств. К недостаткам относят невозможность использовать металлические ершики при прочистке. Кипяток, поступающий в канализацию, приводит к деформациям. Но, такой случай представить сложно — никто не принимает ванну при температуре воды выше 80оС. Нельзя трубы греть открытым пламенем в случае замерзания, поэтому в неотапливаемых помещениях поливинилхлорид не используют.

Стыки ПВХ труб и стандартных фитингов без резьбы, надёжно герметизированы специальными резиновыми (силиконовыми) кольцами. Для облегчения сборки приобретают силиконовый герметик для сантехники. В состав «уплотнителя» входят добавки, предотвращающие развитие грибков и плесени в местах стыков.

Рисунок 4. Ассортимент продукции из ПВХ.

Существует, но широкого распространения не получили, безраструбные системы, когда соединение происходит путём склеивания. Недостаток в том, что изменить собранную конструкцию без механического разрушения не получится.

Диаметр канализационных труб и фитингов зависит от подключаемого оборудования. Рекомендуемые размеры собраны в таблице.

Сантехприбор	Минимальный внутренний диаметр, мм
Мойка	50
Умывальник	50
Стиральная машина	32
Посудомоечная машина	40
Унитаз	100
Слив для отопительных приборов	32
Стояк в одноэтажном доме	100
Стояк в двухэтажном строении	150

Основные этапы работ

При грамотном подходе, решение вопроса о том, как сделать канализацию, лучше поручить специализированной компании. Тем не менее, любой владелец дома должен знать, что процедура монтажа системы включает следующие основные этапы:

Расчет вместимости сливного резервуара.
Установка, обустройство емкости.
Прокладка внешней канализации.
Создание и объединение внутренней системы сливов.
Подключение сантехники.

Разберем основные нюансы каждой стадии.

Монтаж канализационной системыИсточник ytimg.com

Расчет объема септика/коллектора

Для того, чтобы правильно рассчитать объем септика, в зависимости от ситуации, можно применить следующие методы:

Учесть количество проживающих в доме людей и средние нормы потребления – для уже эксплуатируемого жилища.
Воспользоваться нормативами СанПиНа – если дом только начинает строиться и не заселен.
Использовать специальный калькулятор.

Чаще всего требуется произвести расчеты по первому варианту. Для примера, если в доме проживает 4 человека, средний расход воды составит 0,25 куб. метров на человека, тогда в сумме получится – 0,8 м3. Однако технология работы септика рассчитана на 3-ое суток. Поэтому полученное значение нужно умножить на три – получится – 0,8 м3 х 3 =2,4 м3. Это и будет искомая вместимость септика.

Видео-пример, как обустроить септик для канализации и рассчитать его объем:

По-другому дело обстоит с коллектором. Его объем должен соответствовать трем параметрам:

Среднему потреблению воды за определенный период.
Количеству процедур откачки за установленный срок.
Возможностям ассенизаторной техники.

Пример совпадающих условий – объем стоков за месяц 6 кубов, частота планируемых откачек – раз в 2 недели, вместимость авто-ассенизатора – 3 м3.

Монтаж резервуара, прокладка внешней магистрали

Обустройство септика происходит по следующему алгоритму:

Рытье котлована в необходимом месте.
Создание траншеи, по которой будет происходить внешняя укладка труб канализации в частном доме.
Установка емкости.
Подсоединение магистрали.
Подведение трубы в дом к стояку.
Обустройство вентиляции.

При необходимости септик/коллектор и труба утепляются, далее котлован и траншея зарываются грунтом.

Особенности внутренней разводки, нюансы соединения труб

Когда внешняя часть системы обустроена, и стояк подведен в дом, начинается непосредственная укладка канализационных труб в частном доме. При этом разводка происходит в полном соответствии с заранее разработанным проектом и учетом всех его особенностей.

Видео-советы по монтажу внутренней канализации в доме:

В ходе монтажных работ крайне важно технически правильно выполнить соединение пластиковых труб. Для этого нужно учесть их две основные особенности:

Наличие внутреннего герметизирующего кольца.
Затруднения при соединении из-за плотного прилегания.

Поэтому чтобы предотвратить смещение уплотнителя и дальнейшей протечки в ходе эксплуатации, применяется специальная смазка на основе силикона.

Специфика подключения сантехники

Монтаж внутренней канализации должен осуществляться в соответствии с инструкцией от производителя и нормами сантехнических работ. Однако необходимо учесть и тот факт, что многие приборы поступают в продажу без необходимых комплектующих. Это нужно заранее уточнить и в случае необходимости докупить необходимые элементы. Например, раковины не оснащаются сифонами и шлангами для подключения, унитазы поставляются без арматурных запчастей для сливного бачка и гофры для соединения со стояком.

Видео о том, какие ошибки можно допустить при монтаже канализации:

Коротко о главном

В решении вопроса о том, как провести канализацию в дом, необходимо прежде всего учитывать правила обустройства, включающие:

Особенности проектирования и возможные проблемы.
Разновидности систем и их применимость в частном случае.
Перечень главных компонентов.

Также важно знать, что основными факторами, влияющими на проектирование, являются – правильные замеры, расчет параметров труб и способы повышения эффективности. Несмотря на то, что монтаж системы лучше доверить специалистам, владельцу жилища не лишним будет знать о основных этапах работ, их последовательности и особенностях

Сначала выполняется расчет сливного резервуара, затем производится его установка и подводка внешней трубы к дому, далее согласно проекта создается внутренняя обвязка и объедение сливов. В завершении подключаются и проверяются сантехнические приборы.

Стандартный проект канализации

Качественный проект системы канализации – это аксонометрическая схема, на которой изображены все элементы системы со сносками и соответствующими пояснениями.На схеме обязательно указываются:

количество материалов и их габариты;
расположение сантехники, разводка труб и местоположение стояка;
все участки трубопроводов, имеющих изгибы или повороты;
местоположение насоса (при использовании напорной канализации);
маршрут прокладки трубопроводов и местоположения всех колодцев наружной канализации.

Так и выполняется проект канализации чертеж которой предусматривает отображение всех объектов.

Основные этапы проведения работ

Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.

Но все же нужно стремиться к общепринятому порядку:

Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.

Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.

Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.

И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.

Рекомендации по выполнению монтажных работ:

из Стояк обычно устанавливают на территории туалета, оборудуя для него специальную шахту или оставляя в открытом виде. Если используют облицовку, то обязательно устраивают ревизионный лючок Стояк монтируют в углу, на небольшом расстоянии от стен, на специальные хомуты. С перекрытиями и другими строительными элементами он соприкасаться не должен, чтобы не создавать дополнительного шума Отверстие в стене здания делают примерно на 20 см шире трубы. Его покрывают гидроизоляцией, затем вставляют гильзу, выступающую с обеих сторон на 10-15 см. Зазор между гильзой и трубой запенивают Существует несколько способов соединения канализационных труб. Для монтажа в частном доме сварка или клеевая технология признаны нерациональными, почти всегда применяется раструбный способ Для присоединения отводов используют косые выпуски или крестовины. Чтобы соединение было герметичным, применяют резиновые уплотнительные манжеты, вставленные в специальные канавки раструбов Диаметр отводов, ведущих к канализационной трубе, должен быть равен или больше, чем патрубки сантехнического оборудования, иначе стоки будут медленно уходить и возможно затопление помещения Не рекомендуется производить соединение труб из разных материалов, а также использовать чужеродные фитинги. При возможности, крупные переходные узлы следует приобретать готовыми, а не составлять из нескольких деталей Длинные внутренние сети оборудуют центробежным насосом. Принудительная система имеет свои недостатки: она зависит от подачи электричества, временами выходит из строя, требует дорогостоящего ремонта Стояк в туалете или в совмещенном санузлеПоложения стояка относительно стенГильза в стене домаРаструбное соединение элементов трубопроводаПодключение труб к стоякуПодключение сантехнических приборовЭлементы канализационной системыУстройство принудительной канализации

Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).

Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.

Канализация для бани

Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.

Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.

Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.

Порядок устройства канализации для бани

Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.

После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.

По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.

В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.

Выбор места расположения санузла в деревенском доме

Чтобы санузел в деревянном доме был красивым и функциональным, важно правильно выбрать его расположение. Поскольку для нормального функционирования ванной комнаты и туалета необходима подача и слив воды, то санузел в деревянном доме должен располагаться вблизи от источника воды, а также иметь выход в канализационную систему. Важно: согласно СНИП, минимальное расстояние от дома и погреба до наружной уборной должно составлять не менее 12 м, от колодца до канализации, или компостного устройства ― не менее 8 м.

Важно: согласно СНИП, минимальное расстояние от дома и погреба до наружной уборной должно составлять не менее 12 м, от колодца до канализации, или компостного устройства ― не менее 8 м.

Примерная схема расположения особняка на загородном участке

Выбор оптимального типа санузла

Способ обустройства канализации и туалета определяется тем, сколько времени в год планируется проживать в коттедже (постоянно, или сезонно). Различают несколько видов туалетов ля загородных домов, или дач:

биотуалет ― компактное переносное устройство, состоящее из стульчака и резервуара под ним. В резервуаре находиться специальная жидкость, которая поддает продукты жизнедеятельности человека химическому или органическому воздействию, превращая их в воду, порошок, или компост.

Совет: основной минус биотуалетов ― быстрая наполняемость и необходимость утилизировать содержимое резервуара.

Компактный биотуалет ― санузел на даче, фото

люфт-клозет ― система утилизации отходов, представляющая собой утепленную уборную при доме, когда унитаз соединен с выгребной ямой при помощи системы труб;

На заметку: важной конструктивной особенностью люфт-клозета является вентиляционная система, препятствующая накоплению неприятного запаха в помещении.

Конструкция люфт-клозета ― санузел на даче, фото

пудр-клозет ― сухой способ утилизации отходов, при котором унитаз в доме напрямую соединен с выгребной ямой ящичного типа. Периодический слой отходов для их нейтрализации засыпается торфом. При этом следует регулярно очищать ящик-резервуар.

Устройство пудр-клозета в дачном домике

Совет: при постоянном проживании в загородном доме наиболее удобным и практичным способом обустройства туалета будет люфт-клозет. Остальные варианты больше подходят для периодического, или сезонного использования.

Определение размеров санузла

Санузел в частном доме может быть организован несколькими способами:

как полноценная ванная комната (с душем, резервуаром-ванной и туалетом);
как туалет (только унитаз и раковина).

Рекомендация: для удобства всех обитателей дома, на каждый этаж должно приходиться по одному санузлу.

Размеры санузла в частном доме напрямую зависят от того, какую сантехнику и бытовые приборы там планируется установить. Если гигиеническая комната будет включать только унитаз и раковину для умывания, то ее площадь может составлять 2-3 м. кв.

Планировка небольшого туалета в частном доме

Если в санузле планируется установить душевую кабину, его оптимальная площадь должна составлять 3-4 м. кв. Сэкономит пространство угловая сантехника, но все приборы должны быть размещены на определенном расстоянии друг от друга, чтобы ими было удобно пользоваться.

Варианты планировки совмещенного санузла деревянного дома

Если в помещении будет установлена ванна, стиральная машина, шкафчики для хранения различных банных принадлежностей, то размеры санузла должны составлять от 5 м. кв.

Варианты того, как рационально спланировать санузел в частном доме, фото

Особенности обустройства гигиеничной комнаты в постройке из дерева

Устройство санузла в деревянном доме имеет некоторые особенности. Линейные размеры сооружения из дерева при усадке постоянно меняются, это следует учитывать при строительстве ванной комнаты и туалета. Как сделать санузел в доме из бруса?

Для этого применяется скользящий каркас. Технология возведения основания санузла в доме из бревна заключается в установке в вертикальные пазы бревен металлических, или деревянных профилей, которые позволят жестко закрепить основание конструкции санузла. Перекрытия укрепляются при помощи широких лаг, расположенных на минимальном расстоянии друг от друга. Затем прокладывают гибкие водопроводные и канализационные трубы, производят разводку кабелей электросети, а в конце все коммуникации зашивают гипсокартонными листами, или вагонкой.

На заметку: применение скользящего каркаса при возведении санузла позволяет помещению противостоять усадке дома, не повредив при этом сантехнику.

Обустройство санузла на скользящем каркасе ― санузел в бревенчатом доме

Это интересно: Умный дом проследит за садом

Самостоятельное устройство канализации

Для внутренней системы нужен:

трубопровод
стояк и фановая труба
ревизии
запорные элементы
выпуск (соединение с наружной системой).

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

трубопровода
колодцев
накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8

Внутридомовая канализация

Канализационная система, расположенная внутри дома, состоит из труб и сантехнических приборов. Ее устройство кажется простым, поэтому многие берутся за монтаж самостоятельно, не зная элементарных правил. Одна из самых распространенных ошибок – выполнение слишком большого или слишком маленького угла наклона труб. Условно горизонтальные участки внутридомовой канализации должны иметь уклон 20 мм на 1 м. Чаще всего стоки перемещаются самотеком от сантехнических приборов к стоякам

Очень важно при монтаже внутридомовой канализации правильно расположить ревизии и обеспечить вентиляцию стояков

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.
