Вытяжка в ванную комнату и туалет, установка вентиляции в санузле

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

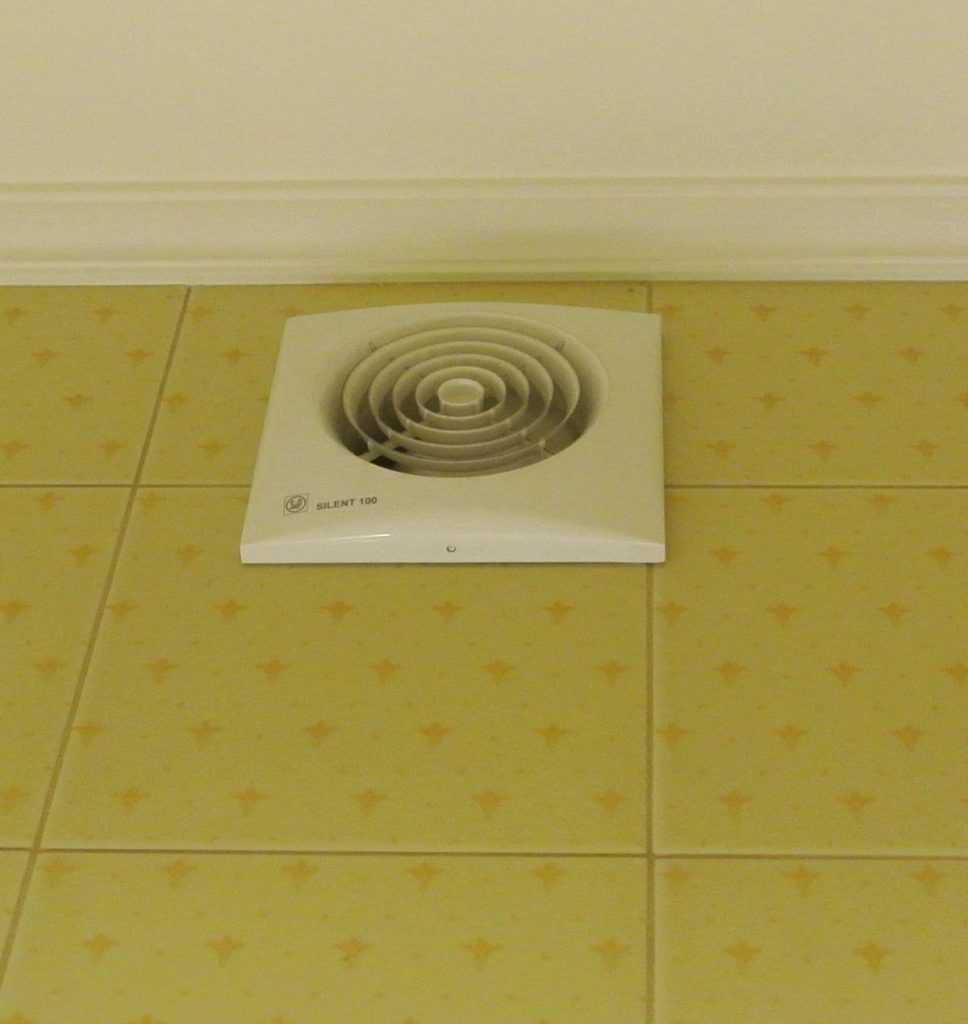

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

снять крышку;
места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
расположить изделие в отверстие в стене (рабочая часть прячется);
хорошо прижать корпус;
установить антимокситную сетку;
поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

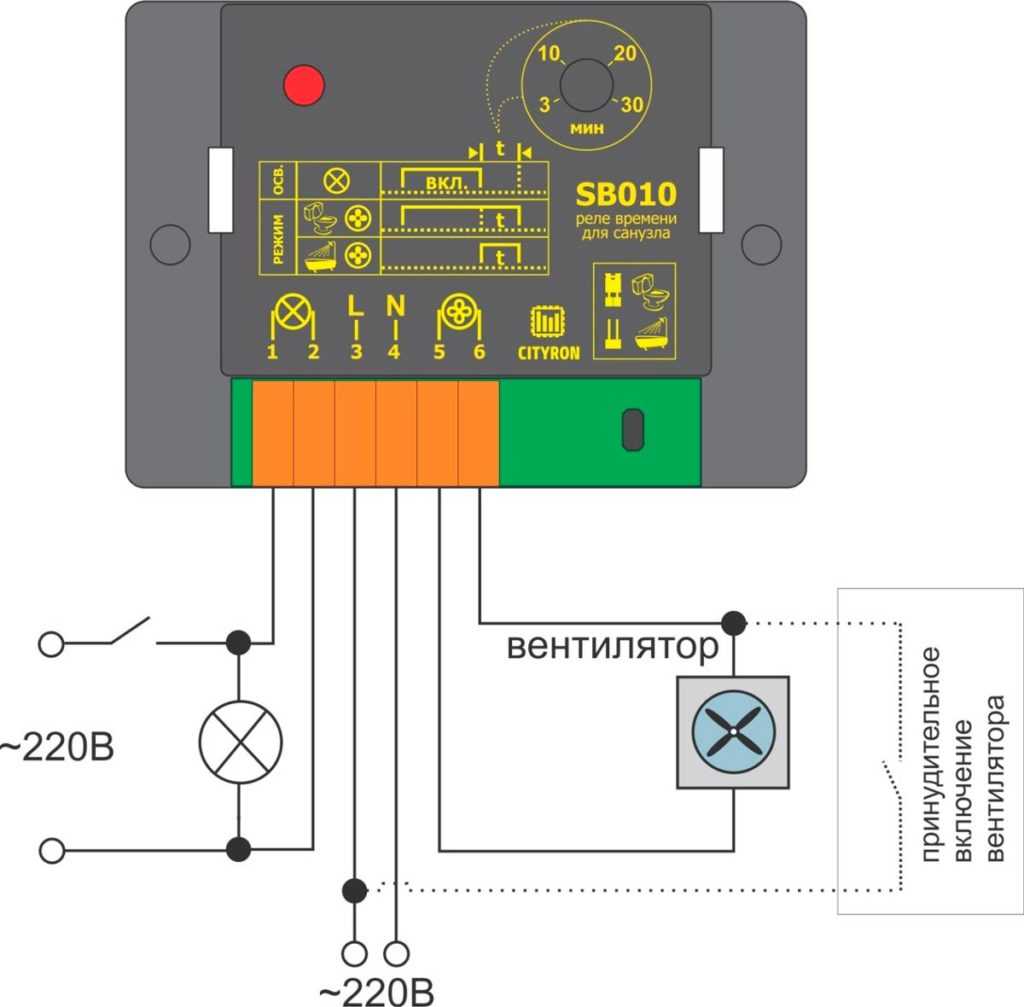

Схема подключения таймера санузла

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

Виды вытяжных вентиляторов

Современные вытяжки, предназначенные для установки в ванной комнате, условно подразделяются на 2 типа: простые и автоматические. Они отличаются друг от друга конструкцией, наличием дополнительных опций и стоимостью. Вытяжка должна подавать от 25 м3/ч свежего воздуха для отдельного помещения, от 50 м3 в случае совмещенного санузла.

Простое оборудование представляет собой электрический вентилятор, который расположен в трубчатом пластиковом корпусе. Он может быть двух видов — встроенный или отдельно стоящий.

Автоматические вытяжные устройства более просты в эксплуатации и требуют минимальное участие владельца помещения в процессе управления воздухообменом

Популярный способ включения устройства — путем нажатия выключателя, обеспечивающего освещение в ванной. Такой вариант позволяет осуществить удаление из ванной загрязненного воздуха происходит тогда, когда в ней находится человек.

Автоматическое оборудование снабжено электроникой, эффективно контролирующей работу устройства.

За небольшой период влага не успевает полностью улетучиться из помещения, поэтому лучше установить отдельный выключатель

Вытяжки бывают оборудованы дополнительными функциями:

таймером выключения;
датчиками влажности;
цветной подсветкой.

Вентилятор включается в момент превышения допустимого значения влажности. Как только этот параметр приходит в норму, прибор выключается.

Автоматические модели – это удобные и простые в эксплуатации устройства, которые не требуют вмешательства владельца квартиры для управления работой вентиляционной системы

Автоматические изделия могут оснащаться и другими функциями. В частных домах вентиляционная система напрямую сообщается с улицей, поэтому их владельцам не повредит вентилятор на приточную трубу с регулируемым диффузором.

Часть моделей оборудованы обратным клапаном, не позволяющим воздуху двигаться в обратном направлении. Эта опция полезна для жильцов квартир в высотных домах, чтобы защититься от ароматов соседского санузла.

Несмотря на простоту конструкции вытяжной системы для ванной, она отлично функционирует и справляется со своими задачами

Современная вытяжка, предназначенная для установки в ванной, обладает принудительным принципом действия. Прибор состоит из вентилятора и воздуховода, соединенного с вентканалом здания.

Осевой вытяжной вентилятор имеет сравнительно простую конструкцию, что не влияет на функциональность устройства. По эксплуатационным свойствам он может конкурировать с кондиционерами

Чтобы подобрать оптимальную вытяжку, предстоит учитывать особенности ванной комнаты и разновидности существующих вентсистем. Приборы могут отличаться конструкцией, принципом работы, мощностью и наличием дополнительных функций.

Требования к вентиляции в ванной

О том, какой должна быть эффективная, практичная и надежная система воздухообмена сказано в ряде отечественных подзаконных актов:

ГОСТ 30494-2011, где описано, то каким должен быть микроклимат в помещениях;
СП 60.13330.2012, где изложены требования и правила, указывающие на то, что должна представлять собой вентиляция.

Кроме того, об воздухообмене сказано в СП 55.13330.2016 и СП 54.13330.2016, но они ссылаются на Свод правил указанный выше.

В перечисленных подзаконных актах сказано о том, что воздухообмен необходим для поддержания качества воздуха на необходимом уровне.

Таковым он будет являться, если содержание вредных веществ не превышает умеренных значений. К примеру, когда количество углекислоты в каждом кубическом метре не больше 400 см³. Средним считается показатель 400-600 см³, не комфортным, но допустимым – 600-1000 см³, а свыше 1000 см³ – это весьма низкое качество воздуха.

Согласно законодательству параметры микроклимата в ванной комнате должны соответствовать нормативным требованиям. А для этого в помещении должна быть устроена эффективная система воздухообмена

В тоже время при организации воздухообмена в жилых и служебных помещениях, включая ванную комнату, следует помнить, что он должен способствовать созданию комфортных условий для проживания.

В для этого на необходимом уровне должна поддерживаться:

температура воздуха;
скорость движения воздуха в помещениях;
влажность воздуха;
результирующая температура и ее локальная асимметрия.

Все эти показатели комплексно характеризуют воздействие на человека перечисленных выше показателей, а также теплового излучения. То есть температура в ванной должна составлять 24-26 °С, что является оптимальным значением. И гарантированно не опускаться ниже 18 °С, так как указанное значение считается минимально приемлемым. При этом результирующая температура должна находиться в пределах 23-27 °С, а разрешенные значения ее асимметрии находятся между 17 °С и 26 °С.

Следствием неправильно организованной вентиляции ванной являются различные негативные процессы. К примеру, появление плесени, грибка на различных поверхностях

Относительная влажность в ванных не регулируется, но обычно там устанавливаются вытяжки, предназначенные для отвода за пределы здания воздуха из всего частного дома, квартиры. Что влияет на характеристики жилых помещений. Поэтому необходимо учитывать, что влажность в комнатах, где находятся люди, должна быть в пределах 30-45% (летом), а зимой может достигать 60%.

В любом из указанных случаев скорость перемещения воздуха (оптимальная) не должна превышать 0,15 м/с. Приемлемое значение указанного параметра — 0,2 м/с.

При этом значительные перепады указанных выше значений недопустимы. К примеру, условия проживания могут считаться оптимальными, если температура колеблется в пределах 2 °С, а приемлемыми – при резких изменениях, которые не превышают 3 °С.

Температурные характеристики также должны быть схожими по всей высоте помещения. Так, если различия превышают 2 °С, то условия жизни оптимальными назвать нельзя.

На фото изображен грибок, спорами которого придется дышать, если система вентиляции является неэффективной. И это будет только одним из негативных факторов. Так как вредные вещества выделяет в воздух практически все, что используется при строительстве и отделке жилья: строительные материалы, мебель, ковры, плитка и другие отделочные материалы

А поддержание всех перечисленных выше характеристик без организации эффективной системы воздухообмена – процедура невозможная.

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

вентиляции в частном

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
для проверки нужно разжечь спичку и поднести к вентиляции;
если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

Виды вентиляции

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Монтаж вентиляции в квартире

Многие, заметив в своей туалетной комнате признаки грибка или плесени, задумываются над тем, как сделать вентиляцию в ванной комнате именно своими руками.

В отличие от частного дома или, например, на даче, монтаж вентиляции в небольшой комнате квартиры не требует установки каких-либо особенных воздуховодов.

Видео:

Для этих целей будет достаточно самого обыкновенного осевого вентилятора, который может быть вмонтирован на стационарную трубу, предназначенную для вытяжки воздуха.

Единственным условием при этом является то, что сама шахта должна быть расположена непосредственно за перегородкой туалетной комнаты, а не возле двери.

Следует отметить и то, что в наше время разработан специальный комбинированный монтаж, который предусматривает установку решеток, где имеются посадочные гнезда.

Впоследствии на такие решетки достаточно просто своими руками произвести монтаж вентилятора радиального типа.

При этом необходимо отметить, что эффективно проветрить помещение можно, если использовать принудительную вентиляцию совместно с естественной (то есть открыв двери).

Например, когда дует вентилятор, открыть двери и, таким образом, обеспечить максимальный приток воздуха.

Чтобы обеспечить приток воздуха и нормальный воздухообмен в ванной потребуется собрать специальный вентиляционный канал, который следует направить туда, где имеется стационарный канал.

Для этого используется специальная схема и потребуются вентиляционные короба, которые бывают двух типов, а именно пластиковые и гофрированные.

Каждый из них работает по аналогичному принципу, а различие существует только в материале, из которого они изготовлены. Собрать такой канал своими руками сможет каждый.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
В плитке делаем надрез, куда пропустим провод электропитания.
Вставляем дюбеля.
Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
Устанавливаем на место, закручиваем болты.
Подключаем провода.
Проверяем работоспособность и устанавливаем решетку.

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

Преимущества принудительного воздухообмена

Положительное воздействие установленной принудительной циркуляции сказывается сразу на всем микроклимате жилья. Особенно это заметно на улучшении состояния санузла, тем более, если раньше наблюдались проблемы с сыростью, застоем воздуха. Вот некоторые из плюсов:

Нормализуется уровень влажности по всей квартире, а также ванной комнате. Теплый влажный воздух не застаивается, своевременно выводится наружу. Конденсат в ванной больше не скапливается на потолке и стенах. Соответственно нет условий для образования плесени, вредных микроорганизмов, даже влаголюбивых насекомых.
Постоянный приток кислорода, необходимого для нормальной жизнедеятельности человека. Под давлением тяжелого прохладного потока несвежий и более легкий, насыщенный углекислым газом воздух вытесняется через вентканалы.
Устанавливается приемлемый температурный режим.
Энергосбережение. Принудительная вентиляция помогает эффективно работать естественной. При этом нет частой необходимости открывать для проветривания окна, что актуально зимой. Тепло остается в квартире. А в частном доме экономится отопительная энергия.

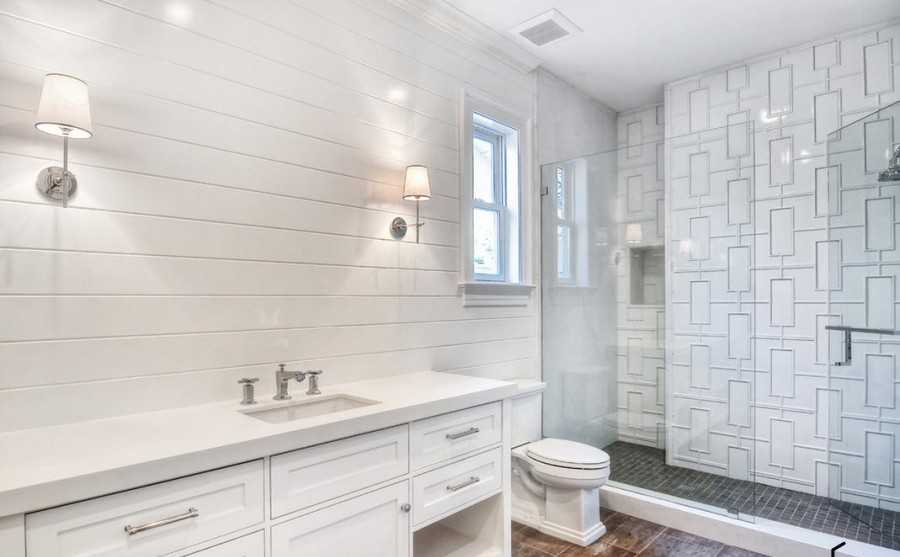

Ванная комната с принудительной потолочной вентиляцией

Этапы подключения вытяжного вентилятора

Подключение вентилятора в ванной комнате и в туалете необходимо для обеспечения воздухообмена в помещении.

Для нормальной работы прибора требуется выполнить правильно вся этапы монтажа, начиная от планировки и заканчивая подключением к выключателю.

Перед установкой устройства необходимо убедиться в том, все условия для его подключения соблюдены:

Общий воздуховод не загрязнен, и тяга хоть и слабая, но есть.
Диаметр отверстия, в которое требуется монтировать агрегат, и размеры самого вентилятора одинаковые.
Подготовлена проводка для подключения выбранной модели.

Если вентиляция устанавливается в домах старой постройки, то в ванной, в туалете и на кухне уже есть сделанные на этапе строительства дома вентиляционные отверстия. Их можно использовать.

Однако если проводилась перепланировка и требуется перенести воздухоотвод на другое место, допустимо в это отверстие установить дополнительную трубу.

Для подключения вентилятора нужно подвести к нему соответствующие электрические провода. Лучше всего их убрать в стену, но допустимо и использование кабель-канала.

Второй способ может испортить интерьер помещения, но при этом делает монтаж более простым и доступным.

К проводам и розетке предъявляются следующие требования:

важно подобрать кабель с таким сечением, которое бы соответствовало предполагаемой нагрузке; запрещено устанавливать провода в металлической оплетке; требуется полная изоляция всех проводов; важно обеспечить систему устройством защитного отключения и заземлением. Вентилятор собирается одновременно с его установкой в систему вентиляции

Вначале монтируется корпус. Затем необходимо подключить электрические провода. И последний этап – установка декоративной решетки

Вентилятор собирается одновременно с его установкой в систему вентиляции. Вначале монтируется корпус. Затем необходимо подключить электрические провода. И последний этап – установка декоративной решетки.

Вентилятор без встроенного таймера

Самые простые в подключении модели вентилятора без таймера. При этом оптимальной схемой является подключение в ванной комнате через выключатель. Работа под силу даже начинающему мастеру.

Расположение самого выключателя может варьироваться. Его можно установить у входа как снаружи помещения, так и внутри. Главное — обеспечить защиту от попадания влаги.

Для подключения вентилятора рекомендуют использовать трехжильный кабель. Однако один провод не всегда получается задействовать. Во многих простых и дешевых моделях вентиляторов не предусмотрена возможность заземления.

Вентилятор можно как подключать на одну клавишу с освещением, так и на отдельную.

После подключения проводки устройство монтируется в венткороб.

Вентилятор со встроенным таймером

Многие, обустраивая ванную комнату, выбирают для более эффективной работы системы воздухообмена вентилятор с таймером. Однако не все знают, как правильно его подключить.

При необходимости можно самостоятельно провести подключение вытяжного вентилятора с таймером в ванной комнате. Для этого в первую очередь необходимо купить накладную конструкцию, которую можно закрепить на вентиляционном отверстии на стене.

Перед началом монтажа требуется тщательно прочитать инструкцию по применению. Несмотря на то что все вентиляторы, по сути, одинаковые, могут быть нюансы в работе и установке устройства.

Существует несколько схем подключения прибора со встроенным таймером. Оптимальным является применение четырехжильного провода.

В этом случае для устройства монтируется отдельный выключатель, а дополнительная жила, которая обычно используется для заземления, подключается к таймеру.
