Проектирование системы подачи воды в дом требует точного расчета гидравлики и понимания принципов работы сантехнического оборудования. Ошибки планирования водоснабжения часто приводят к необходимости демонтажа отделки, что увеличивает стоимость ремонта в два раза и затягивает сроки на несколько недель. Сложность системы зависит от количества точек разбора и выбранной схемы разводки. Правильный подход на этапе чертежей гарантирует отсутствие протечек и стабильный напор воды во всех помещениях.
Особенности предварительного анализа
Создание системы начинается с оценки сложности сети, которая зависит от количества санузлов и кухонных зон. Для качественного выполнения работ требуются базовые навыки в гидравлике, чтобы правильно рассчитать давление и диаметры труб. Процесс проектирования обычно занимает от 3 до 7 дней, а монтаж — от одной до трех недель. Планирование следует начинать до этапа черновых работ, когда стены еще не возведены или не зашиты гипсокартоном.
Перечень комплектующих для системы
Комплектация системы включает трубы, фитинги, запорные краны и фильтрующие элементы. Количество материалов рассчитывается исходя из общей протяженности трасс и количества точек водоразбора. Приобретать комплектующие рекомендуется в специализированных строительных магазинах или у официальных дилеров производителей.
- Полипропиленовые или PEX трубы;
- Угловые и прямые фитинги;
- Тройники различного диаметра;
- Шаровые запорные краны;
- Фильтр грубой очистки;
- Редуктор давления;
- Распределительный коллектор;
- Крепежные хомуты;
- Уплотнительная лента или нить;
- Кронштейны для фиксации магистралей.
| Материал | Количество (пример) | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Труба PEX 16мм | 50 м | — | 150 руб. | 7500 руб. |
| Труба PEX 20мм | 20 м | — | 200 руб. | 4000 руб. |
| Фитинги (комплект) | 25 шт. | — | 100 руб. | 2500 руб. |
| Запорный кран | 5 шт. | — | 400 руб. | 2000 руб. |
| Редуктор давления | 1 шт. | — | 3000 руб. | 3000 руб. |
Инструментарий для монтажа

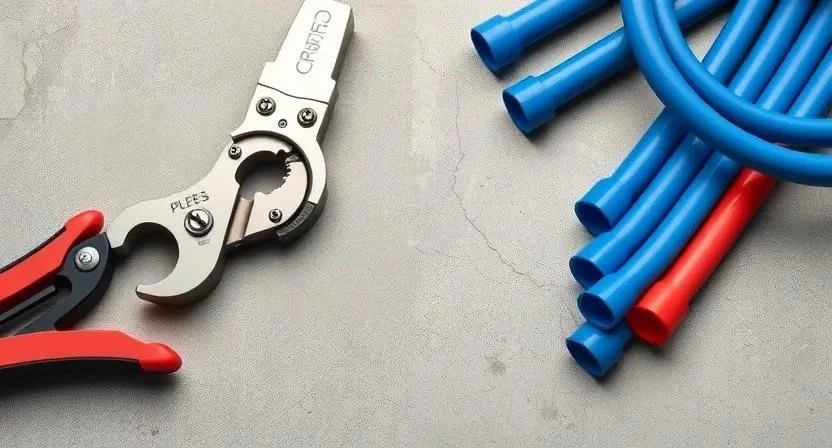

Для разводки водопровода используется специализированный набор инструментов. Паяльник необходим для работы с полипропиленом, труборез обеспечивает ровный срез, а пресс-клещи применяются для сшитого полиэтилена. Строительный уровень гарантирует соблюдение уклонов. Дорогостоящее оборудование, такое как профессиональный пресс, выгоднее брать в аренду, в то время как ручной инструмент стоит купить в собственность.
- Труборез для пластиковых труб;
- Паяльный аппарат для полипропилена;
- Пресс-клещи для PEX;
- Строительный уровень;
- Перфоратор или дрель;
- Набор отверток;
- Разводной ключ;
- Маркировочный карандаш.
Первичная подготовка помещения
Подготовительный этап включает полную очистку стен и пола от строительного мусора. Поверхности, которые не подлежат отделке, защищаются пленкой. На этом этапе наносятся разметки будущих трасс прохождения труб, чтобы избежать пересечений с электропроводкой. Лишний мусор выносится из помещения для обеспечения свободного доступа мастера к точкам монтажа.
Работа с основаниями
Формирование каналов для труб осуществляется путем штробления стен с помощью штробореза или перфоратора. После создания штроб сверлятся отверстия для прохода труб сквозь перегородки. Все поверхности обрабатываются грунтованкой для лучшего сцепления с последующими слоями штукатурки. Особое внимание уделяется проверке перепадов высот, чтобы исключить застой воды. Готовность основания проверяется путем замера глубины штроб и проверки их соответствия диаметру трубы с учетом изоляции.
Пример из практики: Однажды при монтаже 25-миллиметровой трубы с изоляцией я забыл проверить глубину штробы. В итоге труба выступала над поверхностью стены, что полностью нарушило раскладку плитки. Теперь я всегда использую шаблон для проверки глубины перед укладкой магистралей.
Алгоритм правильного проектирования и монтажа
Процесс создания надежной системы водоснабжения состоит из последовательных этапов, где каждый шаг влияет на итоговую герметичность.
- Определение точек водоразбора (2 часа) — разметка мест установки смесителей, унитазов, стиральных машин.
- Выбор схемы разводки (3 часа) — определение между коллекторной (лучевой) или тройниковой системой.
- Расчет диаметров труб (2 часа) — подбор сечения магистралей для обеспечения нужного напора.
- Подбор материалов (4 часа) — выбор между полипропиленом, PEX или металлопластиком.
- Составление чертежа (5 часов) — нанесение всех трасс на план помещения с указанием размеров.
- Размещение запорной арматуры (2 часа) — установка кранов в доступных местах для обслуживания.
- Монтаж магистралей (16 часов) — укладка труб в штробы и крепление их хомутами.
- Установка фильтров и редукторов (4 часа) — монтаж узла ввода воды.
- Подключение сантехники (8 часов) — вывод труб к точкам водоразбора.
- Опрессовка системы (4 часа) — подача избыточного давления для проверки прочности.
- Проверка герметичности (2 часа) — визуальный осмотр всех соединений.
- Изоляция труб (6 часов) — установка теплоизоляции для защиты от конденсата.

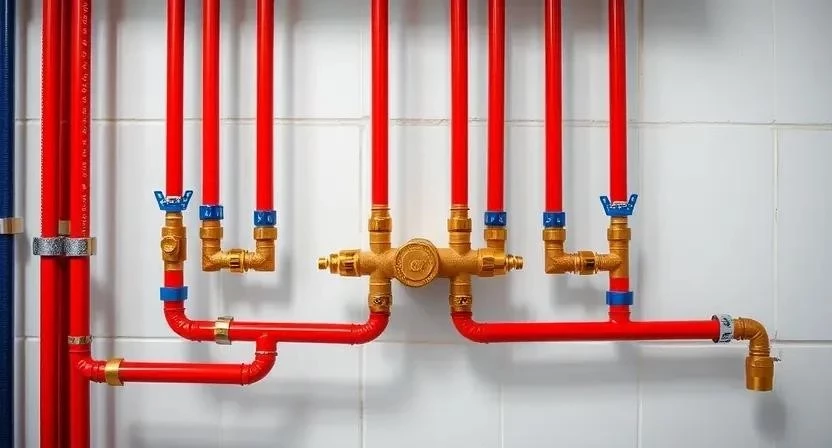

Технология монтажа требует строгого соблюдения последовательности. Коллекторная схема считается более надежной, так как позволяет отключать каждую точку водоразбора независимо. Тройниковая схема проще в реализации, но может привести к перепадам давления при одновременном использовании нескольких кранов.
Пример из практики: При установке тройниковой системы в большом частном доме я заметил значительное падение напора в самой дальней ванной комнате. Переход на коллекторную разводку полностью решил проблему неравномерного распределения воды.
Безопасность при работах обеспечивается использованием средств индивидуальной защиты (очки, перчатки) и обязательной проверкой отсутствия скрытой электропроводки в зонах штробления.
Технические нюансы и требования
Температурный режим при монтаже должен быть стабильным, чтобы избежать деформации пластиковых труб. Давление воды в системе регулируется редуктором, что предотвращает разрыв соединений при скачках. Герметики и клеи требуют строгого соблюдения времени высыхания, указанного в инструкции. При совмещении разных типов труб (например, полипропилена и металлопластика) необходимо использовать качественные переходные фитинги для обеспечения герметичности.
Анализ распространенных промахов
Отсутствие редуктора давления приводит к быстрому износу смесителей и риску протечек. Неправильный уклон труб в сливных частях вызывает застой воды и засоры. Экономия на фитингах часто оборачивается микротрещинами. Отсутствие доступа к запорным кранам делает невозможным локальный ремонт без отключения воды во всем доме. Игнорирование гидроизоляции в мокрых зонах ведет к затоплению соседей или гниению перекрытий.
Пример из практики: Я сталкивался с ситуацией, когда владелец спрятал главный запорный вентиль за капитальной стеной. Чтобы устранить простую утечку, пришлось сносить часть стены, потратив на восстановление отделки сумму, втрое превышающую стоимость всего монтажа.
Экономический расчет
Стоимость системы складывается из затрат на материалы и оплаты услуг мастера. Самостоятельный монтаж позволяет сэкономить на работе, но требует покупки дорогостоящего инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. | 0 руб. |
| Инструмент (аренда/покупка) | 5 000 руб. | 0 руб. | -5 000 руб. |
| Работа | 0 руб. | 12 000 руб. | 12 000 руб. |
| 20 000 руб. | 27 000 руб. | 7 000 руб. |
| Этап работы | Время | Особенности |
|---|---|---|
| Проектирование | 1 день | Расчет диаметров |
| Штробление | 2 дня | Пылеудаление |
| Монтаж труб | 3 дня | Проверка уклонов |
| Опрессовка | 1 день | Тест давлением |
| Изоляция | 1 день | Защита от шума |
Для снижения затрат можно использовать следующие методы:
- Закупка материалов оптовыми партиями;
- Аренда профессионального оборудования вместо покупки;
- Самостоятельное выполнение штробления стен;
- Использование стандартных диаметров труб;
- Точное планирование для исключения остатков материалов.
| Тип ошибки | Стоимость исправления | Стоимость правильного монтажа | Разница |
|---|---|---|---|
| Отсутствие редуктора | 5 000 руб. | 3 000 руб. | 2 000 руб. |
| Протечка фитинга в стене | 15 000 руб. | 500 руб. | 14 500 руб. |
| Неправильный уклон | 10 000 руб. | 1 000 руб. | 9 000 руб. |
| Отсутствие гидроизоляции | 20 000 руб. | 4 000 руб. | 16 000 руб. |
| Ошибка в диаметре трубы | 8 000 руб. | 1 000 руб. | 7 000 руб. |
Эксплуатация после монтажа
Регламент обслуживания включает ежеквартальную проверку всех видимых соединений на предмет запотевания. Сменные картриджи фильтров заменяются в зависимости от качества воды, обычно раз в 3-6 месяцев. Срок службы современных полимерных труб составляет от 25 до 50 лет. Начинать чистовую отделку стен можно только после успешного завершения опрессовки и полного высыхания штукатурного слоя.
Сравнение вариантов материалов
Выбор материала зависит от бюджета и условий эксплуатации. Полипропилен отличается низкой ценой и надежностью диффузионных швов, но требует пайки. Сшитый полиэтилен (PEX) более гибкий, устойчив к температурным расширениям и идеален для коллекторной разводки. Металлопластик сочетает прочность металла и гибкость пластика, удобен при монтаже в готовых стенах, но имеет более слабые соединения.
| Характеристика | Полипропилен | Сшитый полиэтилен | Металлопластик |
|---|---|---|---|
| Цена | Низкая | Средняя | Средняя |
| Срок службы | 50 лет | 50 лет | 30 лет |
| Сложность монтажа | Средняя (пайка) | Высокая (пресс) | Низкая (обжим) |
| Гибкость | Отсутствует | Высокая | Средняя |
| Надежность шва | Очень высокая | Высокая | Средняя |
Ответы на частые вопросы
Нужен ли накопительный бак?
Он необходим при нестабильном давлении в центральной сети или при использовании скважины с низким дебитом.
Как выбрать диаметр трубы?
Для основных магистралей обычно используют 20-25 мм, для подводок к приборам — 16 мм.
Можно ли объединять холодную и горячую линию в одном коробе?
Да, но трубы обязательно должны быть разделены теплоизоляцией, чтобы избежать нагрева холодной воды.
Какое давление считается оптимальным?
Стандартный рабочий диапазон составляет 3-4 бара; выше 5 бар требуется обязательная установка редуктора.
Что лучше: коллектор или тройник?
Коллектор обеспечивает стабильный напор во всех точках, тройник дешевле и проще в установке.
Нужна ли гидроизоляция пола под трубами?
Да, в санузлах и кухнях гидроизоляция обязательна для предотвращения протечек в перекрытия.
Как часто проверять систему?
Рекомендуется проводить визуальный осмотр узлов ввода и фильтров раз в квартал.
